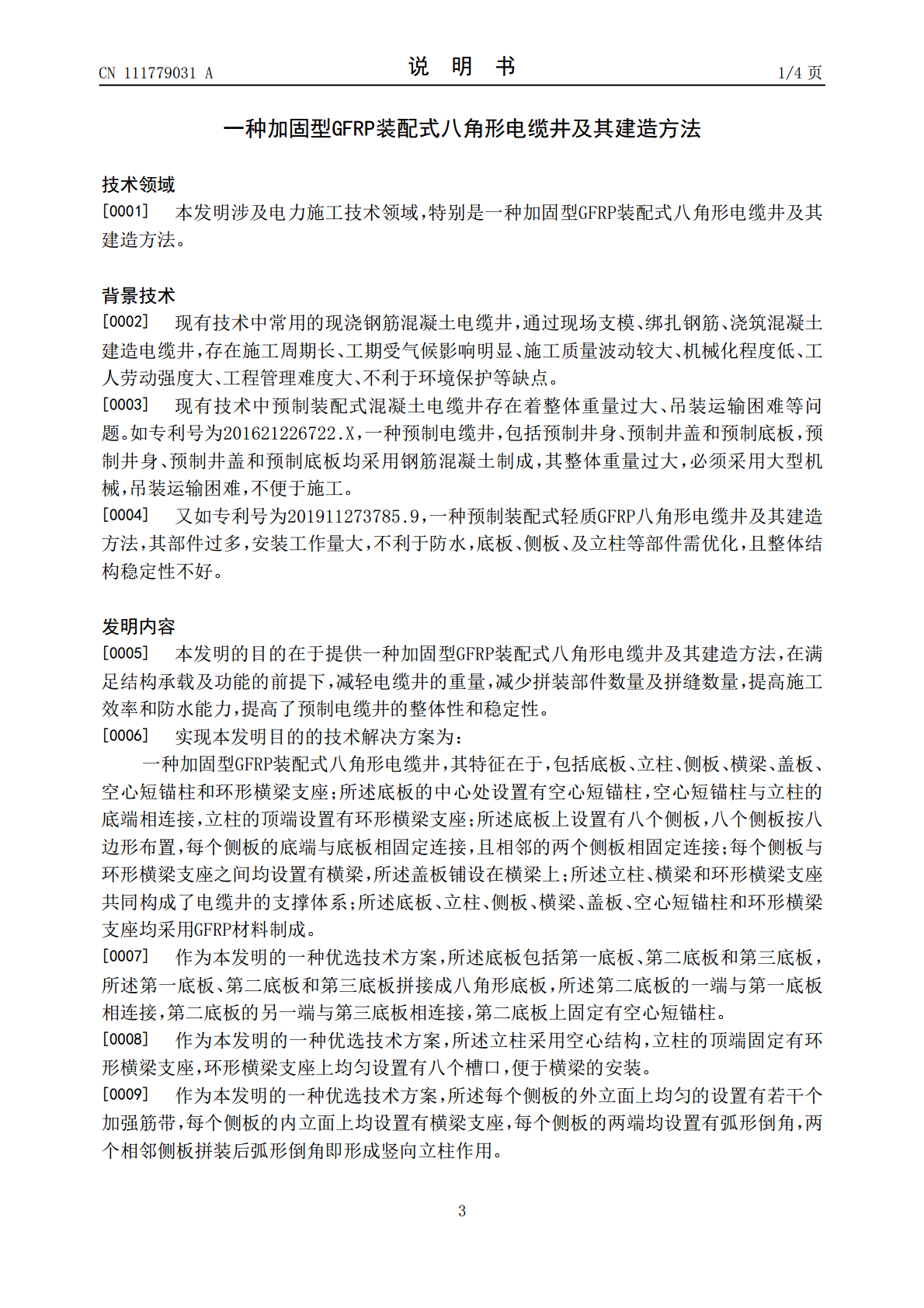

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111779031A(43)申请公布日2020.10.16(21)申请号202010650471.2(51)Int.Cl.(22)申请日2020.07.08E02D29/12(2006.01)E02D29/14(2006.01)(71)申请人国网江苏省电力有限公司连云港供H02G9/10(2006.01)电分公司地址222000江苏省连云港市海州区幸福路1号申请人国网江苏省电力有限公司江苏海洋大学(72)发明人宋海勇张魁谢青海郑许林王炜许伟张真卿宗钟凌朱建国武江传张瀚宇(74)专利代理机构南京理工大学专利中心32203代理人朱显国权利要求书1页说明书4页附图4页(54)发明名称一种加固型GFRP装配式八角形电缆井及其建造方法(57)摘要本发明公开了涉及电力施工技术领域，特别是一种加固型GFRP装配式八角形电缆井及其建造方法，本发明加固型GFRP装配式八角形电缆井各部件采用新型轻质GFRP材料制成，重量仅为同尺寸传统混凝土电缆井重量的1/4‑1/3，减小了电缆井的重量，方便运输与安装；通过采用整块侧板拼装方式，减少了零部件数量及拼缝数量，提高了预制电缆井的安装效率与防水能力；通过引入立柱、横梁和环形横梁支座共同构成支撑体系，提高了预制电缆井的整体性、稳定性和安全性，保证了侧板承担土压力、盖板承担竖向荷载的能力；在保证电缆井结构性能的前提下，将部件模块化、轻质化，具有经济合理、运输方便、施工便捷的特点。CN111779031ACN111779031A权利要求书1/1页1.一种加固型GFRP装配式八角形电缆井，其特征在于，包括底板（1）、立柱（2）、侧板（3）、横梁（4）、盖板（5）、空心短锚柱（6）和环形横梁支座（7）；所述底板（1）的中心处设置有空心短锚柱（6），空心短锚柱（6）与立柱（2）的底端相连接，立柱（2）的顶端设置有环形横梁支座（7）；所述底板（1）上设置有八个侧板（3），八个侧板（3）按八边形布置，每个侧板（3）的底端与底板（1）相固定连接，且相邻的两个侧板（3）相固定连接；每个侧板（3）与环形横梁支座（7）之间均设置有横梁（4），所述盖板（5）铺设在横梁（4）上；所述立柱（2）、横梁（4）和环形横梁支座（7）共同构成了电缆井的支撑体系；所述底板（1）、立柱（2）、侧板（3）、横梁（4）、盖板（5）、空心短锚柱（6）和环形横梁支座（7）均采用GFRP材料制成。2.根据权利要求1所述的加固型GFRP装配式八角形电缆井，其特征在于，所述底板（1）包括第一底板（8）、第二底板（9）和第三底板（10），所述第一底板（8）、第二底板（9）和第三底板（10）拼接成八角形底板，所述第二底板（9）的一端与第一底板（8）相连接，第二底板（9）的另一端与第三底板（10）相连接，第二底板（9）上固定有空心短锚柱（6）。3.根据权利要求1所述的加固型GFRP装配式八角形电缆井，其特征在于，所述立柱（2）采用空心结构，立柱（2）的顶端固定有环形横梁支座（7），环形横梁支座（7）上均匀设置有八个槽口（11），便于横梁（4）的安装。4.根据权利要求1所述的加固型GFRP装配式八角形电缆井，其特征在于，所述每个侧板（3）的外立面上均匀的设置有若干个加强筋带（12），每个侧板（3）的内立面上均设置有横梁支座（13），每个侧板（3）的两端均设置有弧形倒角（14），两个相邻侧板（3）拼装后弧形倒角即形成竖向立柱作用。5.根据权利要求1所述的加固型GFRP装配式八角形电缆井，其特征在于，所述横梁（4）采用空心结构，横梁（4）的一端与侧板（3）相连接，横梁（4）的另一端与环形横梁支座（7）相连接。6.根据权利要求1所述的加固型GFRP装配式八角形电缆井，其特征在于，所述盖板（5）包括第一盖板（15）、第二盖板（16）和第三盖板（17），所述第一盖板（15）、第二盖板（16）和第三盖板（17）组合成八角形盖板，所述第一盖板（15）、第二盖板（16）和第三盖板（17）均采用格栅结构。7.一种根据权利要求1所述的加固型GFRP装配式八角形电缆井的建造方法，其特征在于，包括以下步骤：步骤一，将第二底板（9）的一端与第一底板（8）相连接，第二底板（9）的另一端与第三底板（10）相连接，拼接成所需尺寸的整块八角形底板（1）；步骤二，将立柱（2）通过空心短锚柱（6）插接固定到底板（1）中心；步骤三，将侧板（3）通过GFRP螺栓固定到底板（1）边缘，侧板（3）按八边形布置；步骤四，将相邻的两个侧板（3）通过GFRP螺栓相紧密连接；步骤五，将横梁（4）的一端与侧板（3）上横梁支座（13）相连接，横梁（4）的另一端与环形横梁支座（7）上槽口（11）相连接；步骤六，将盖板（5）铺设在横梁（4）上，并将所
