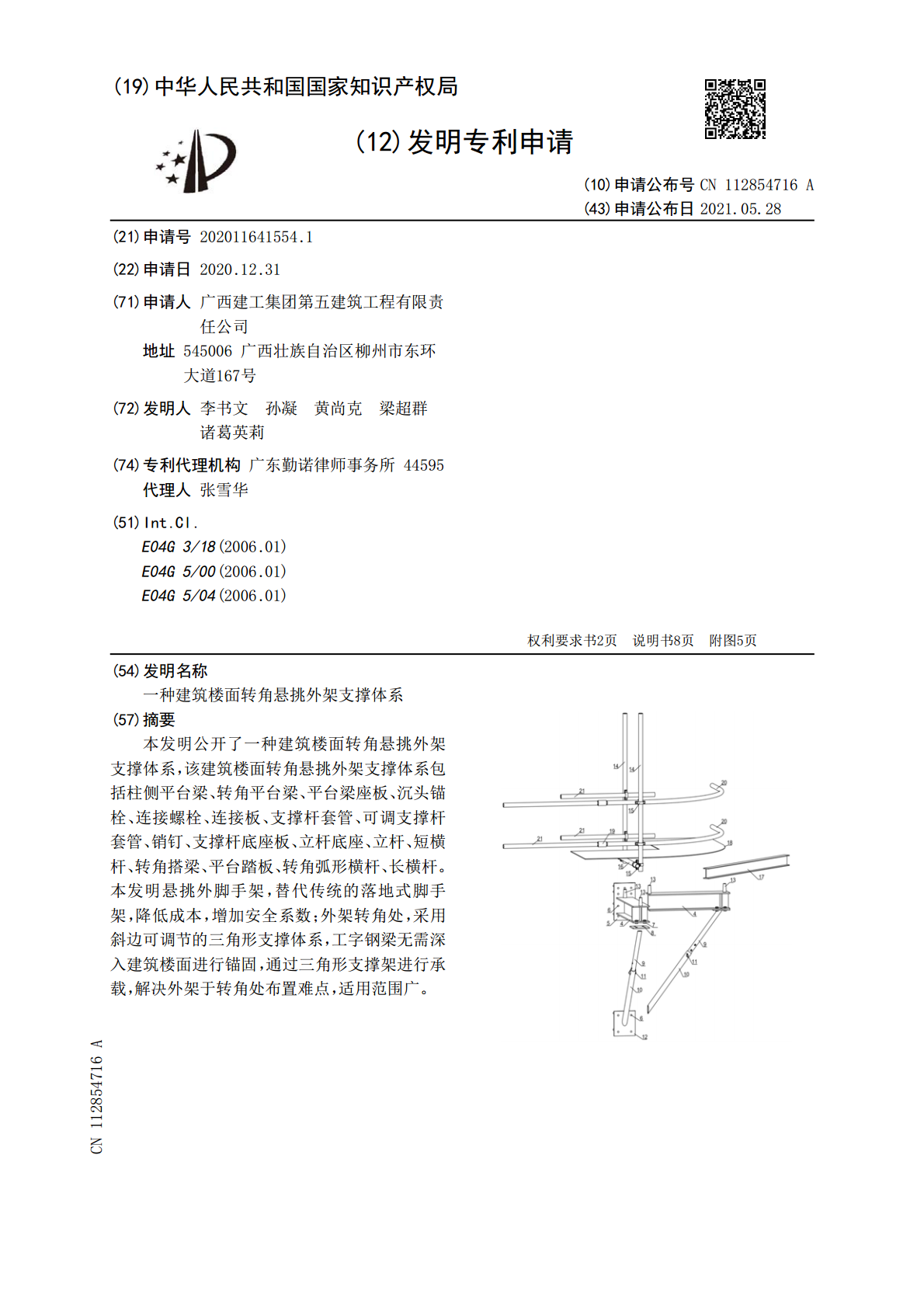

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112854716A(43)申请公布日2021.05.28(21)申请号202011641554.1(22)申请日2020.12.31(71)申请人广西建工集团第五建筑工程有限责任公司地址545006广西壮族自治区柳州市东环大道167号(72)发明人李书文孙凝黄尚克梁超群诸葛英莉(74)专利代理机构广东勤诺律师事务所44595代理人张雪华(51)Int.Cl.E04G3/18(2006.01)E04G5/00(2006.01)E04G5/04(2006.01)权利要求书2页说明书8页附图5页(54)发明名称一种建筑楼面转角悬挑外架支撑体系(57)摘要本发明公开了一种建筑楼面转角悬挑外架支撑体系，该建筑楼面转角悬挑外架支撑体系包括柱侧平台梁、转角平台梁、平台梁座板、沉头锚栓、连接螺栓、连接板、支撑杆套管、可调支撑杆套管、销钉、支撑杆底座板、立杆底座、立杆、短横杆、转角搭梁、平台踏板、转角弧形横杆、长横杆。本发明悬挑外脚手架，替代传统的落地式脚手架，降低成本，增加安全系数；外架转角处，采用斜边可调节的三角形支撑体系，工字钢梁无需深入建筑楼面进行锚固，通过三角形支撑架进行承载，解决外架于转角处布置难点，适用范围广。CN112854716ACN112854716A权利要求书1/2页1.一种建筑楼面转角悬挑外架支撑体系，其特征在于，该建筑楼面转角悬挑外架支撑体系包括柱侧平台梁、转角平台梁、平台梁座板、沉头锚栓、连接螺栓、连接板、支撑杆套管、可调支撑杆套管、销钉、支撑杆底座板、立杆底座、立杆、短横杆、转角搭梁、平台踏板、转角弧形横杆、长横杆；柱侧平台梁一端锚固于楼面板中，另一端向楼面板外侧延伸以形成悬挑部分；柱侧平台梁为多根，多根柱侧平台梁沿着楼面板的水平延伸方向间隔布置以形成承托结构；转角平台梁一端与平台梁座板焊接连接，另一端向柱子外侧延伸以形成悬挑部分；平台梁座板预留螺栓孔，通过柱子上预埋的沉头锚栓与平台梁座板用螺栓连接；转角平台梁为两根且分别垂直连接于柱子的不同外侧面上；立杆底座竖直设置有多个，且下端焊接于平台梁两端或平台梁悬挑部分的两端；支撑杆套管和可调支撑杆套管在端部沿纵向直线开一排开孔，支撑杆套管外径小于可调支撑杆套管内径，支撑杆套管插入可调支撑杆套管内部，并孔口对齐，通过销钉固定长度；外架立杆由上至下竖直插到立杆底座外侧进行直立固定安装；转角弧形横杆和长横杆沿水平方向连接相邻的外架立杆；转角搭梁的两端搭在转角平台梁的悬挑部分上，并通过电焊焊接固定，高度等于短横杆的上皮高度；平台踏板设置于转角搭梁和短横杆上方并由二者所支撑。2.根据权利要求1的建筑楼面转角悬挑外架支撑体系，其特征在于，开孔间距相等。3.根据权利要求2的建筑楼面转角悬挑外架支撑体系，其特征在于，建筑楼面转角悬挑外架支撑体系还包括扣件，立杆、短横杆、转角弧形横杆和长横杆通过扣件连接，转角弧形横杆通过扣件与立杆搭接在转角外部。4.根据权利要求3的建筑楼面转角悬挑外架支撑体系，其特征在于，建筑楼面转角悬挑外架支撑体系还包括横杆连接套管，横杆连接套管连接长横杆和转角弧形横杆。5.根据权利要求4的建筑楼面转角悬挑外架支撑体系，其特征在于，平台踏板为胶合木板或竹脚板。6.根据权利要求5的建筑楼面转角悬挑外架支撑体系，其特征在于，立杆底座为两端直径不一的小短管，上部直径小，下部直径大；立杆底座下部直径等于外架立杆的内径以限制立杆下端的松动和位移。7.根据权利要求6的建筑楼面转角悬挑外架支撑体系，其特征在于，平台踏板包括用于设置于转角处的弧形段以及连接于弧形段两端的直线段。8.根据权利要求7的建筑楼面转角悬挑外架支撑体系，其特征在于，建筑楼面转角悬挑外架支撑体系还包括预埋钢筋、钢筋弯头，柱侧平台梁一端通过预埋钢筋和钢筋弯头锚固于楼面板中。9.权利要求1‑8任意一项中的建筑楼面转角悬挑外架支撑体系的施工方法。10.根据权利要求9的建筑楼面转角悬挑外架支撑体系的施工方法，其特征在于，建筑楼面转角悬挑外架支撑体系的施工方法包括如下步骤：a、安装准备：楼板和柱子浇筑前，进行平台梁间距和长度进行计算，定位柱侧平台梁的锚固点进行钢筋预埋，定位柱面的沉头锚栓位置，预埋和固定沉头锚栓，进行楼面和柱子的混凝土浇筑，若是预制楼板，可进行开孔植筋；待混凝土强度达到要求，材料进场准备，楼面和柱面清洁，人员机械到位，要求特种专业人员进行作业；2CN112854716A权利要求书2/2页b、柱侧平台梁安装：柱侧平台梁采用18号工字钢梁，间距1.5m，悬挑部分为1.3m，正常伸入建筑主体长度为1.7m；最接近柱子两侧的工字钢梁，其离柱子上的工字钢梁为1.5m，伸入建筑主体长度视视情况而定，若其交汇点到楼面边缘长度小于1.7m，则按
