一种单侧模架支撑体系及其施工方法.pdf

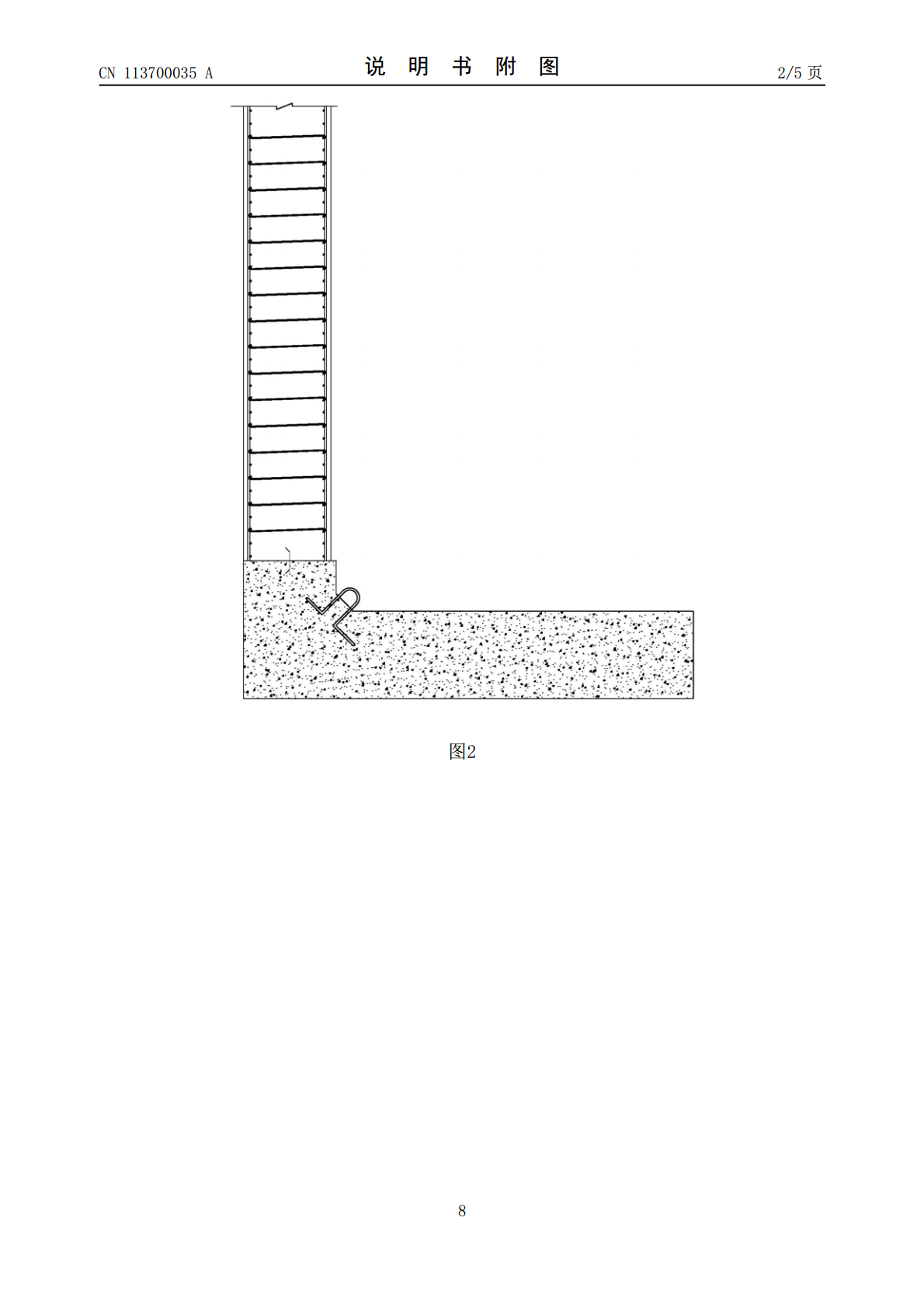

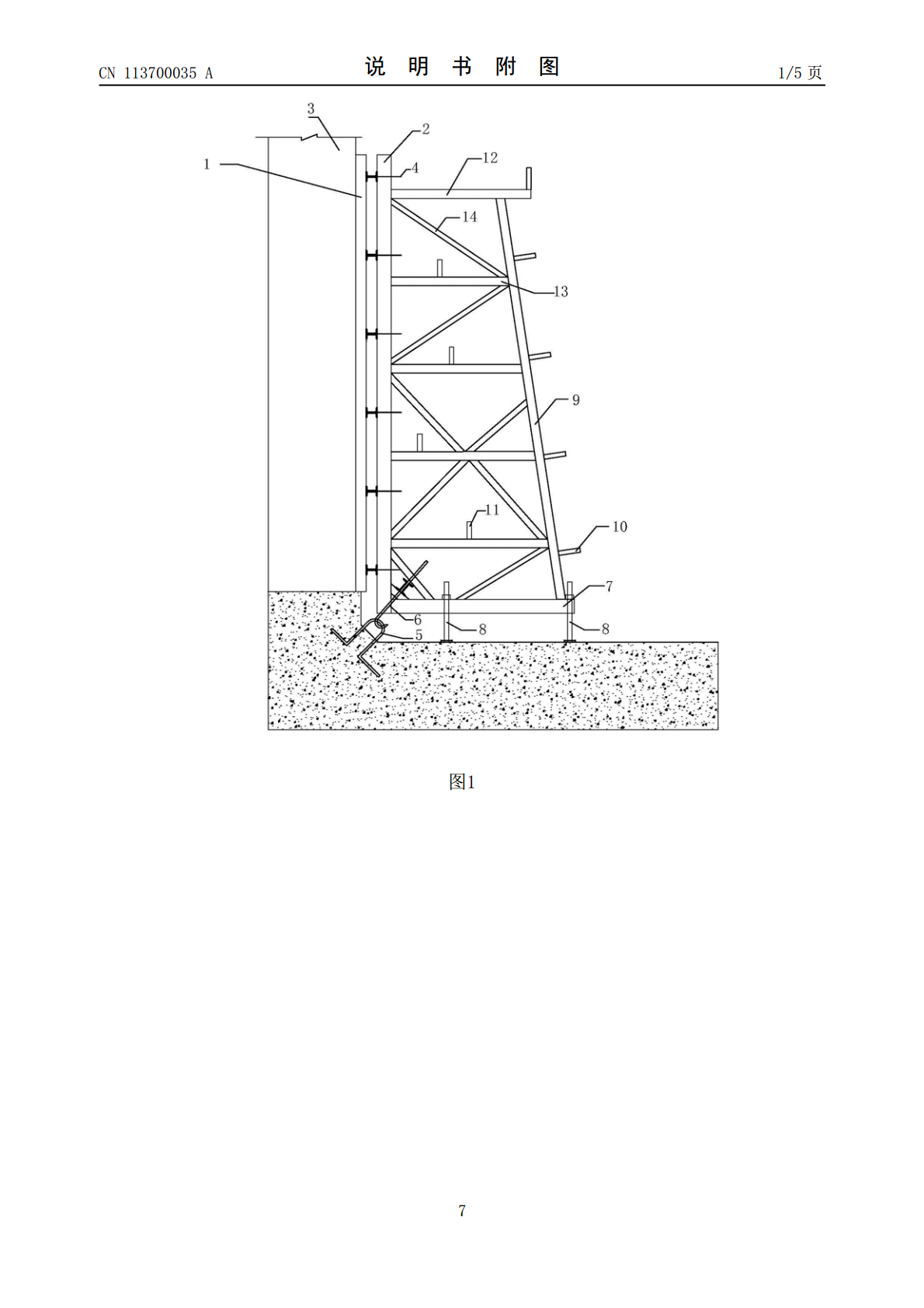

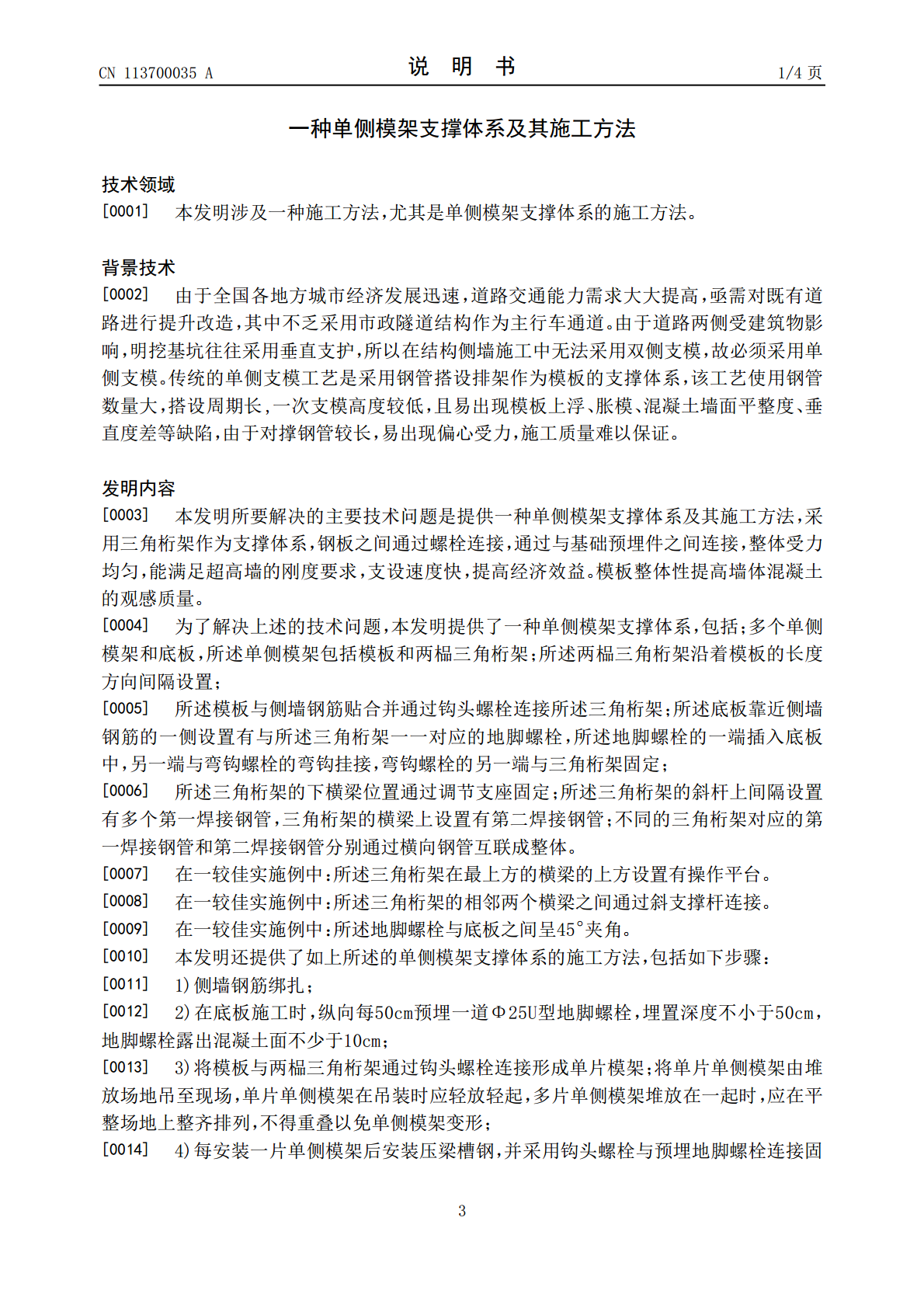

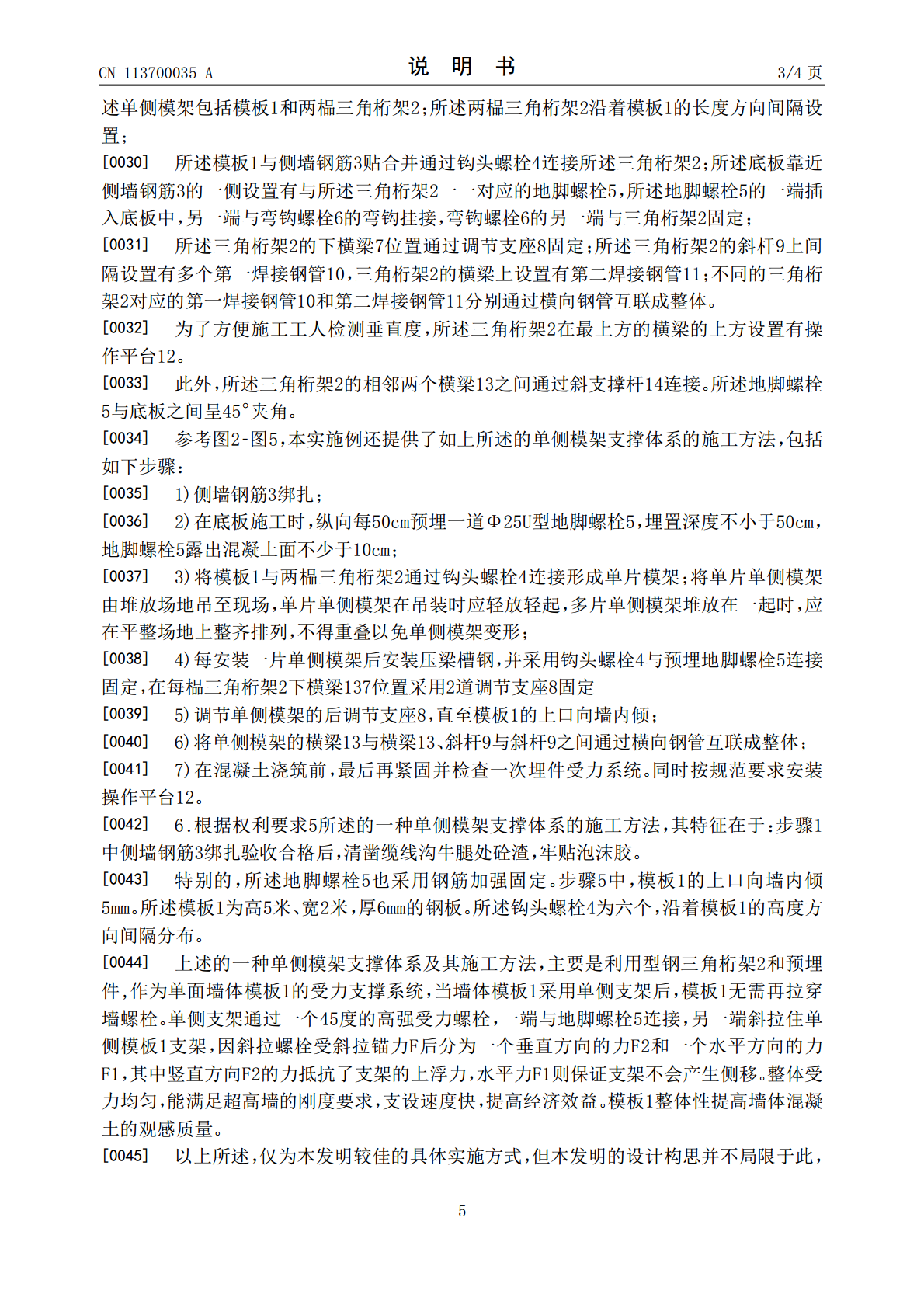

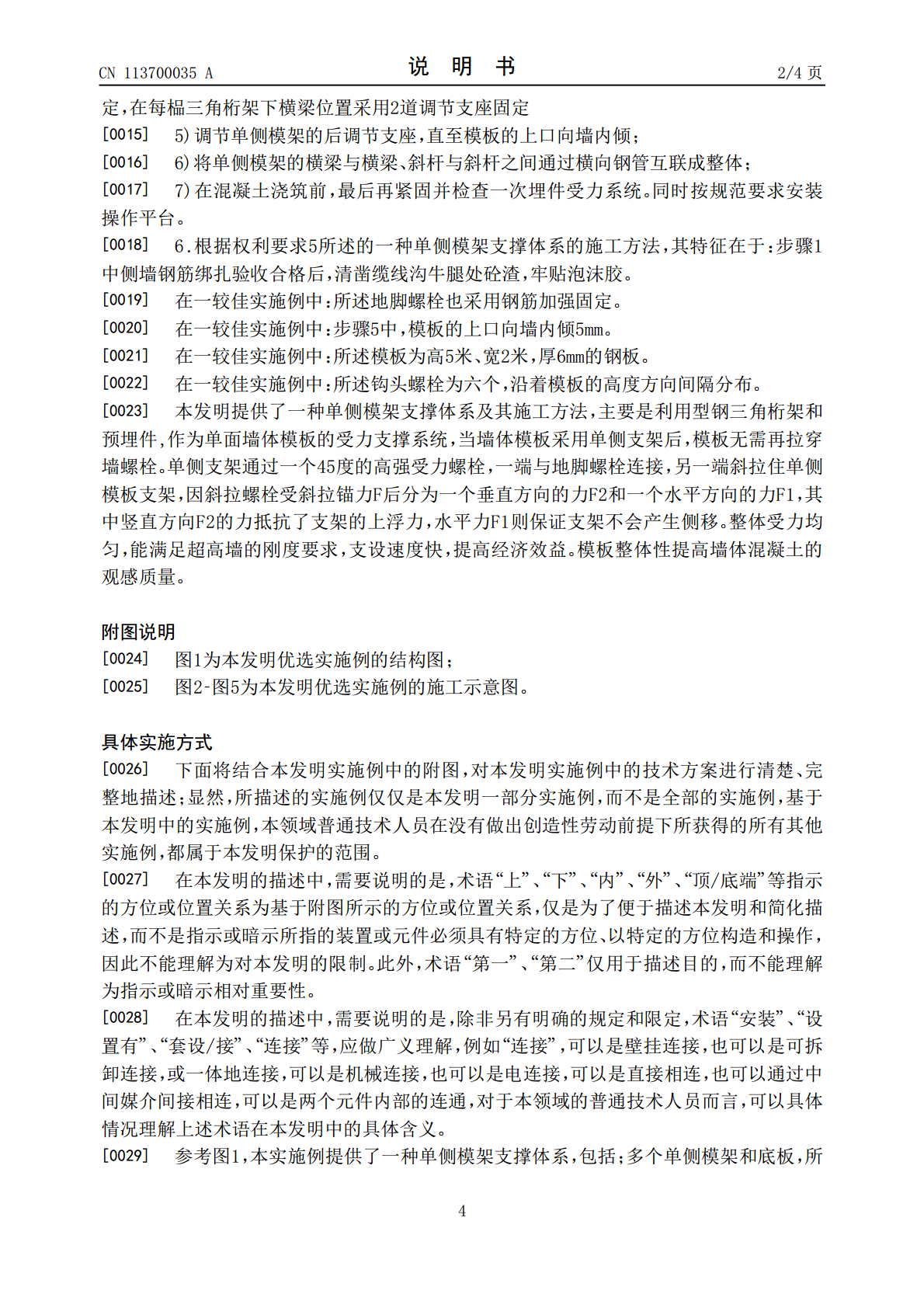

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113700035A(43)申请公布日2021.11.26(21)申请号202110795434.5(22)申请日2021.07.14(71)申请人中铁一局集团厦门建设工程有限公司地址361000福建省厦门市翔安区莲亭路819号101单元申请人中铁一局集团有限公司(72)发明人吴李平张家勇乔海冰刘晋荣吴成勇张旭王桂龙(74)专利代理机构厦门市首创君合专利事务所有限公司35204代理人张松亭张迪(51)Int.Cl.E02D29/045(2006.01)E02D17/04(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种单侧模架支撑体系及其施工方法(57)摘要本发明提供了一种单侧模架支撑体系，包括；多个单侧模架和底板，所述单侧模架包括模板和两榀三角桁架；所述两榀三角桁架沿着模板的长度方向间隔设置；所述模板与侧墙钢筋贴合并通过钩头螺栓连接所述三角桁架；所述底板靠近侧墙钢筋的一侧设置有与所述三角桁架一一对应的地脚螺栓，所述地脚螺栓的一端插入底板中，另一端与弯钩螺栓的弯钩挂接，弯钩螺栓的另一端与三角桁架固定；所述三角桁架的下横梁位置通过调节支座固定；所述三角桁架的斜杆上间隔设置有多个第一焊接钢管，三角桁架的横梁上设置有第二焊接钢管；不同的三角桁架对应的第一焊接钢管和第二焊接钢管分别通过横向钢管互联成整体。本发明还提供了上述单侧模架支撑体系的施工方法。CN113700035ACN113700035A权利要求书1/1页1.一种单侧模架支撑体系，其特征在于包括；多个单侧模架和底板，所述单侧模架包括模板和两榀三角桁架；所述两榀三角桁架沿着模板的长度方向间隔设置；所述模板与侧墙钢筋贴合并通过钩头螺栓连接所述三角桁架；所述底板靠近侧墙钢筋的一侧设置有与所述三角桁架一一对应的地脚螺栓，所述地脚螺栓的一端插入底板中，另一端与弯钩螺栓的弯钩挂接，弯钩螺栓的另一端与三角桁架固定；所述三角桁架的下横梁位置通过调节支座固定；所述三角桁架的斜杆上间隔设置有多个第一焊接钢管，三角桁架的横梁上设置有第二焊接钢管；不同的三角桁架对应的第一焊接钢管和第二焊接钢管分别通过横向钢管互联成整体。2.根据权利要求1所述的一种单侧模架支撑体系，其特征在于：所述三角桁架在最上方的横梁的上方设置有操作平台。3.根据权利要求2所述的一种单侧模架支撑体系，其特征在于：所述三角桁架的相邻两个横梁之间通过斜支撑杆连接。4.根据权利要求3所述的一种单侧模架支撑体系，其特征在于：所述地脚螺栓与底板之间呈45°夹角。5.一种权利要求1所述的单侧模架支撑体系的施工方法，其特征在于包括如下步骤：1)侧墙钢筋绑扎；2)在底板施工时，纵向每50cm预埋一道Φ25U型地脚螺栓，埋置深度不小于50cm，地脚螺栓露出混凝土面不少于10cm；3)将模板与两榀三角桁架通过钩头螺栓连接形成单片模架；将单片单侧模架由堆放场地吊至现场，单片单侧模架在吊装时应轻放轻起，多片单侧模架堆放在一起时，应在平整场地上整齐排列，不得重叠以免单侧模架变形；4)每安装一片单侧模架后安装压梁槽钢，并采用钩头螺栓与预埋地脚螺栓连接固定，在每榀三角桁架下横梁位置采用2道调节支座固定5)调节单侧模架的后调节支座，直至模板的上口向墙内倾；6)将单侧模架的横梁与横梁、斜杆与斜杆之间通过横向钢管互联成整体；7)在混凝土浇筑前，最后再紧固并检查一次埋件受力系统。同时按规范要求安装操作平台。6.根据权利要求5所述的一种单侧模架支撑体系的施工方法，其特征在于：步骤1中侧墙钢筋绑扎验收合格后，清凿缆线沟牛腿处砼渣，牢贴泡沫胶。7.根据权利要求5所述的一种单侧模架支撑体系的施工方法，其特征在于：所述地脚螺栓也采用钢筋加强固定。8.根据权利要求5所述的一种单侧模架支撑体系的施工方法，其特征在于：步骤5中，模板的上口向墙内倾5mm。9.根据权利要求5所述的一种单侧模架支撑体系的施工方法，其特征在于：所述模板为高5米、宽2米，厚6mm的钢板。10.根据权利要求5所述的一种单侧模架支撑体系的施工方法，其特征在于：所述钩头螺栓为六个，沿着模板的高度方向间隔分布。2CN113700035A说明书1/4页一种单侧模架支撑体系及其施工方法技术领域[0001]本发明涉及一种施工方法，尤其是单侧模架支撑体系的施工方法。背景技术[0002]由于全国各地方城市经济发展迅速，道路交通能力需求大大提高，亟需对既有道路进行提升改造，其中不乏采用市政隧道结构作为主行车通道。由于道路两侧受建筑物影响，明挖基坑往往采用垂直支护，所以在结构侧墙施工中无法采用双侧支模，故必须采用单侧支模。传统的单侧支模工艺是采用钢管搭设排架作为模板的支撑体系，该工艺使用钢管数量大，搭设周期长,一次支模高度较低，且易出
