一种模板支架悬臂支撑体系及其安装方法.pdf

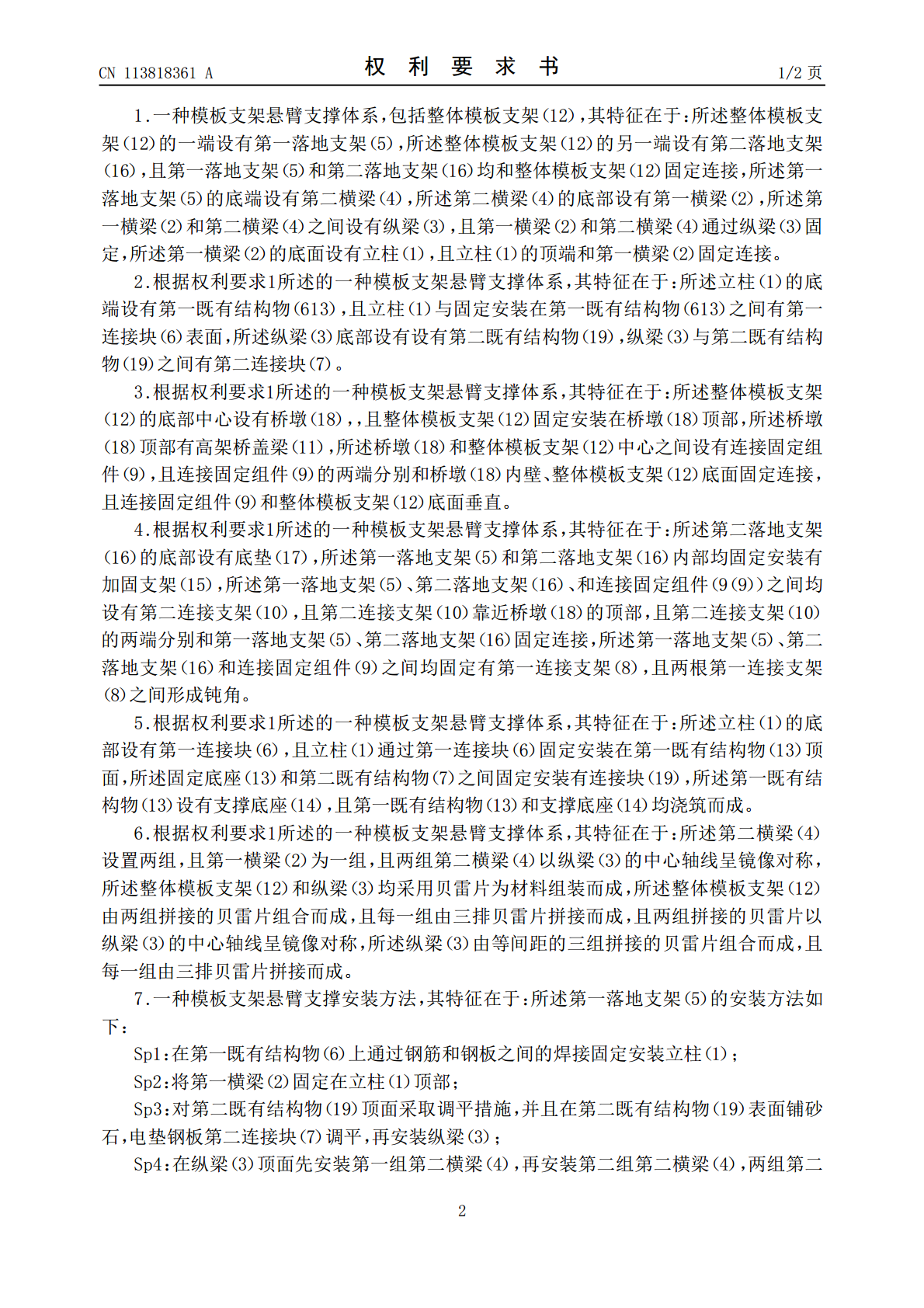

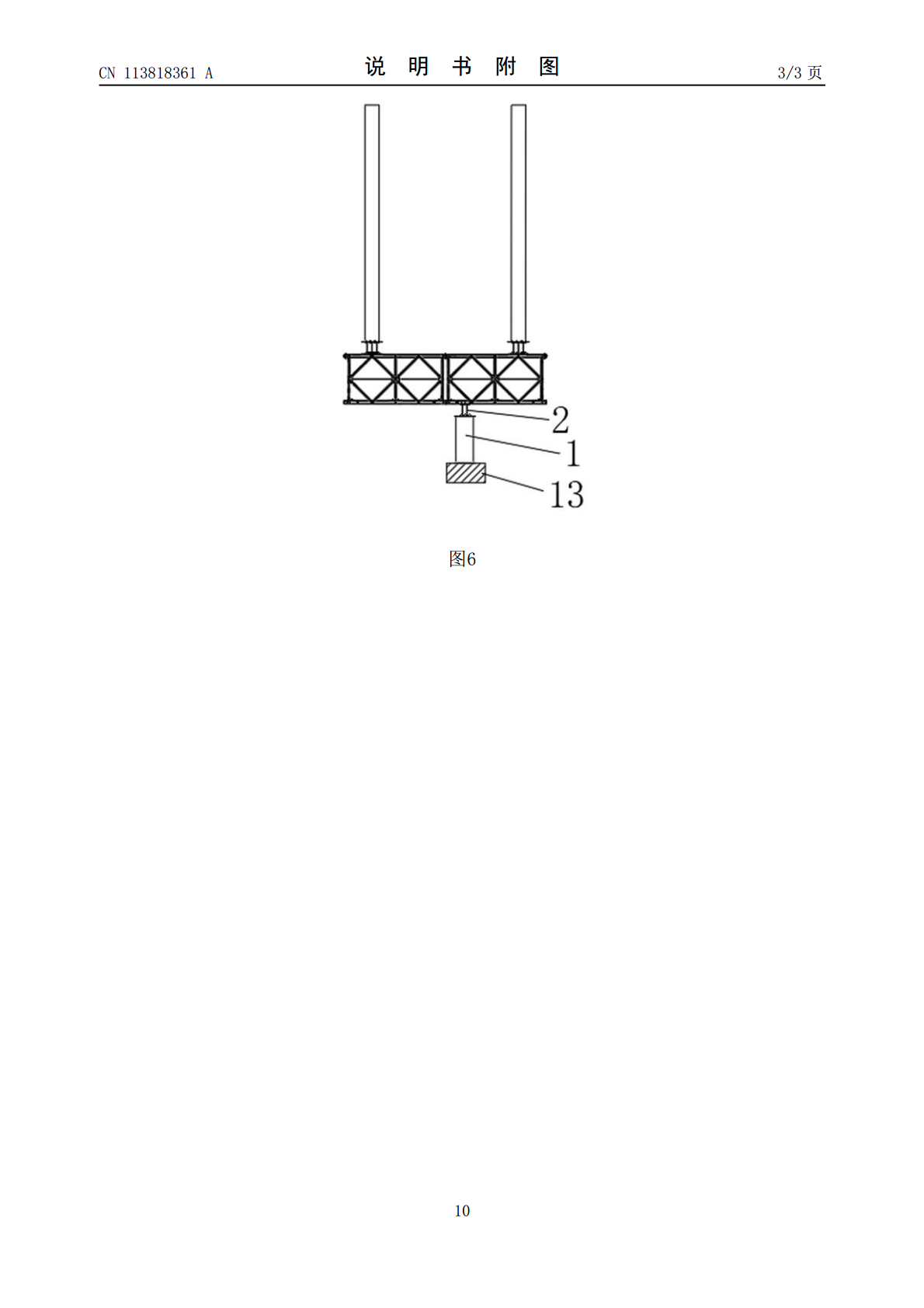

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113818361A(43)申请公布日2021.12.21(21)申请号202111155639.3(22)申请日2021.09.30(71)申请人福建第一公路工程集团有限公司地址362000福建省泉州市泉州台商投资区杏园路69号(72)发明人朱洪明何建华赖有泉尤三源陈长安万有清唐静陈丽梅林野(51)Int.Cl.E01D21/10(2006.01)E01D21/00(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种模板支架悬臂支撑体系及其安装方法(57)摘要本发明提供一种模板支架悬臂支撑体系及其安装方法，涉及建筑工程技术领域，包括整体模板支架，整体模板支架的一端设有第一落地支架，整体模板支架的另一端设有第二落地支架，且第一落地支架和第二落地支架均和整体模板支架固定连接，第一落地支架的底端设有第二横梁，第二横梁的底部设有第一横梁，第一横梁和第二横梁之间设有纵梁，且第一横梁和第二横梁通过纵梁固定，第一横梁的底面设有立柱，且立柱的顶端和第一横梁固定连接。解决了原地面开挖和高架桥盖梁顶部的整体模板支架无法同时施工的难题，为整体模板支架提供了搭设平台，加快了项目建设进度，节省施工工期，且可以适用于不同的地形，也可以应用于水中、地质条件差时的工况。CN113818361ACN113818361A权利要求书1/2页1.一种模板支架悬臂支撑体系，包括整体模板支架（12），其特征在于：所述整体模板支架（12）的一端设有第一落地支架（5），所述整体模板支架（12）的另一端设有第二落地支架（16），且第一落地支架（5）和第二落地支架（16）均和整体模板支架（12）固定连接，所述第一落地支架（5）的底端设有第二横梁（4），所述第二横梁（4）的底部设有第一横梁（2），所述第一横梁（2）和第二横梁（4）之间设有纵梁（3），且第一横梁（2）和第二横梁（4）通过纵梁（3）固定，所述第一横梁（2）的底面设有立柱（1），且立柱（1）的顶端和第一横梁（2）固定连接。2.根据权利要求1所述的一种模板支架悬臂支撑体系，其特征在于：所述立柱（1）的底端设有第一既有结构物（613），且立柱（1）与固定安装在第一既有结构物（613）之间有第一连接块（6）表面，所述纵梁（3）底部设有设有第二既有结构物（19），纵梁（3）与第二既有结构物（19）之间有第二连接块（7）。3.根据权利要求1所述的一种模板支架悬臂支撑体系，其特征在于：所述整体模板支架（12）的底部中心设有桥墩（18），，且整体模板支架（12）固定安装在桥墩（18）顶部，所述桥墩（18）顶部有高架桥盖梁（11），所述桥墩（18）和整体模板支架（12）中心之间设有连接固定组件（9），且连接固定组件（9）的两端分别和桥墩（18）内壁、整体模板支架（12）底面固定连接，且连接固定组件（9）和整体模板支架（12）底面垂直。4.根据权利要求1所述的一种模板支架悬臂支撑体系，其特征在于：所述第二落地支架（16）的底部设有底垫（17），所述第一落地支架（5）和第二落地支架（16）内部均固定安装有加固支架（15），所述第一落地支架（5）、第二落地支架（16）、和连接固定组件（9（9））之间均设有第二连接支架（10），且第二连接支架（10）靠近桥墩（18）的顶部，且第二连接支架（10）的两端分别和第一落地支架（5）、第二落地支架（16）固定连接，所述第一落地支架（5）、第二落地支架（16）和连接固定组件（9）之间均固定有第一连接支架（8），且两根第一连接支架（8）之间形成钝角。5.根据权利要求1所述的一种模板支架悬臂支撑体系，其特征在于：所述立柱（1）的底部设有第一连接块（6），且立柱（1）通过第一连接块（6）固定安装在第一既有结构物（13）顶面，所述固定底座（13）和第二既有结构物（7）之间固定安装有连接块（19），所述第一既有结构物（13）设有支撑底座（14），且第一既有结构物（13）和支撑底座（14）均浇筑而成。6.根据权利要求1所述的一种模板支架悬臂支撑体系，其特征在于：所述第二横梁（4）设置两组，且第一横梁（2）为一组，且两组第二横梁（4）以纵梁（3）的中心轴线呈镜像对称，所述整体模板支架（12）和纵梁（3）均采用贝雷片为材料组装而成，所述整体模板支架（12）由两组拼接的贝雷片组合而成，且每一组由三排贝雷片拼接而成，且两组拼接的贝雷片以纵梁（3）的中心轴线呈镜像对称，所述纵梁（3）由等间距的三组拼接的贝雷片组合而成，且每一组由三排贝雷片拼接而成。7.一种模板支架悬臂支撑安装方法，其特征在于：所述第一落地支架（5）的安装方法如下：Sp1：在第一既有结构物（6）上通过钢筋和钢板之间的焊接固定安装立柱（1）；Sp2：将第一横梁（2）
