既有盾构圆隧道软土基底处理方法.pdf

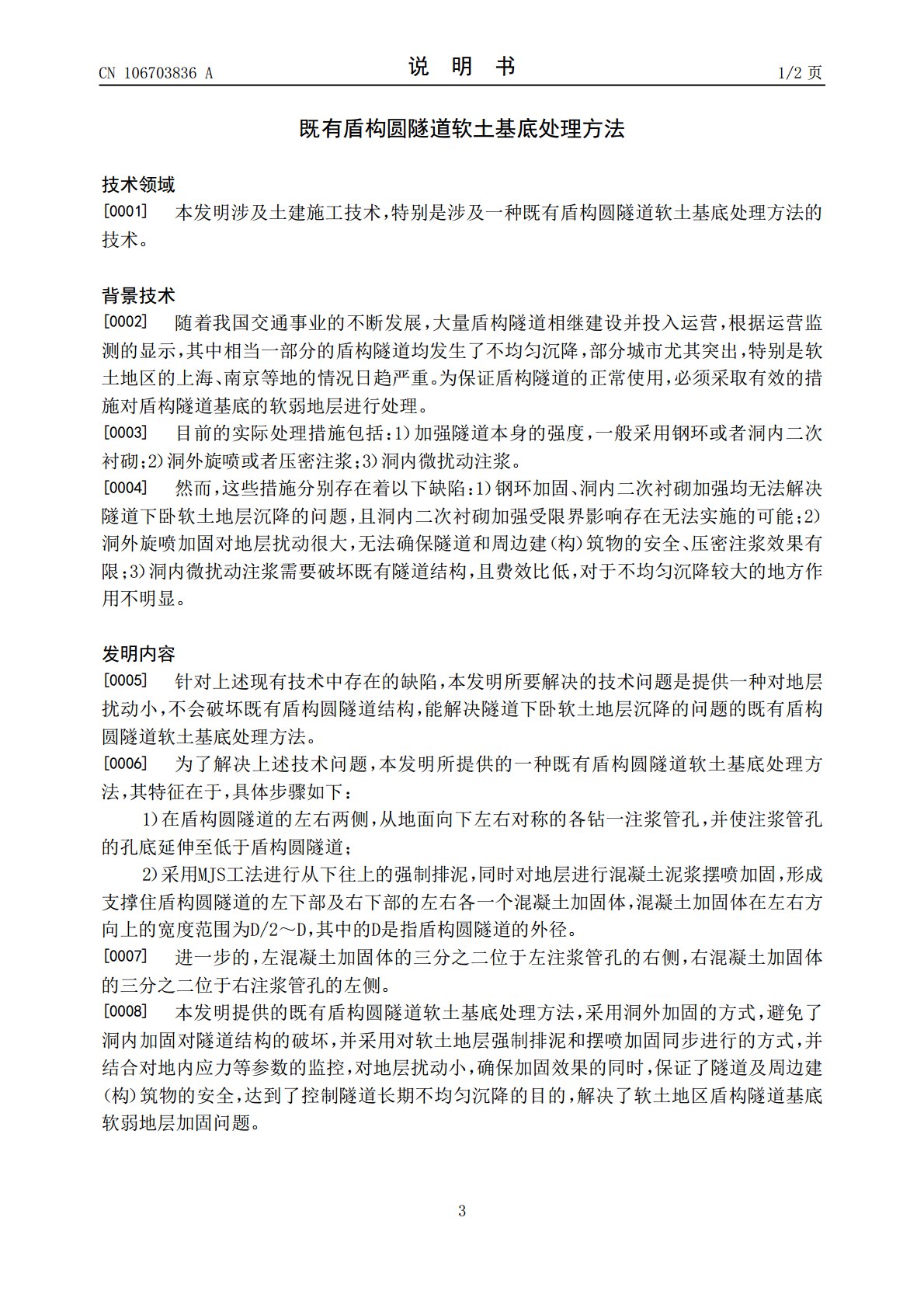

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106703836A(43)申请公布日2017.05.24(21)申请号201611245723.3E21D9/06(2006.01)(22)申请日2016.12.29(71)申请人中铁隧道勘测设计院有限公司地址300133天津市红桥区新红桥桥南东路申请人上海广联环境岩土工程股份有限公司(72)发明人王怀东黄波姚利国张存彭红霞乔华山刘方明姜传斌陈长江王中兵(74)专利代理机构上海申汇专利代理有限公司31001代理人林炜(51)Int.Cl.E21D11/10(2006.01)权利要求书1页说明书2页附图1页(54)发明名称既有盾构圆隧道软土基底处理方法(57)摘要一种既有盾构圆隧道软土基底处理方法，涉及土建施工技术领域，所解决的是隧道下卧软土地层沉降的技术问题。该方法在盾构圆隧道的左右两侧，从地面向下左右对称的各钻一注浆管孔，并采用MJS工法进行从下往上的强制排泥，同时对地层进行混凝土泥浆摆喷加固，形成支撑住盾构圆隧道的左下部及右下部的左右各一个混凝土加固体。本发明提供的方法，不会破坏既有盾构圆隧道结构，能解决隧道下卧软土地层沉降的问题。CN106703836ACN106703836A权利要求书1/1页1.一种既有盾构圆隧道软土基底处理方法，其特征在于，具体步骤如下：1）在盾构圆隧道的左右两侧，从地面向下左右对称的各钻一注浆管孔，并使注浆管孔的孔底延伸至低于盾构圆隧道；2）采用MJS工法进行从下往上的强制排泥，同时对地层进行混凝土泥浆摆喷加固，形成支撑住盾构圆隧道的左下部及右下部的左右各一个混凝土加固体，混凝土加固体在左右方向上的宽度范围为D/2～D，其中的D是指盾构圆隧道的外径。2.根据权利要求1所述的既有盾构圆隧道软土基底处理方法，其特征在于：左混凝土加固体的三分之二位于左注浆管孔的右侧，右混凝土加固体的三分之二位于右注浆管孔的左侧。2CN106703836A说明书1/2页既有盾构圆隧道软土基底处理方法技术领域[0001]本发明涉及土建施工技术，特别是涉及一种既有盾构圆隧道软土基底处理方法的技术。背景技术[0002]随着我国交通事业的不断发展，大量盾构隧道相继建设并投入运营，根据运营监测的显示，其中相当一部分的盾构隧道均发生了不均匀沉降，部分城市尤其突出，特别是软土地区的上海、南京等地的情况日趋严重。为保证盾构隧道的正常使用，必须采取有效的措施对盾构隧道基底的软弱地层进行处理。[0003]目前的实际处理措施包括：1）加强隧道本身的强度，一般采用钢环或者洞内二次衬砌；2）洞外旋喷或者压密注浆；3）洞内微扰动注浆。[0004]然而，这些措施分别存在着以下缺陷：1）钢环加固、洞内二次衬砌加强均无法解决隧道下卧软土地层沉降的问题，且洞内二次衬砌加强受限界影响存在无法实施的可能；2）洞外旋喷加固对地层扰动很大，无法确保隧道和周边建（构）筑物的安全、压密注浆效果有限；3）洞内微扰动注浆需要破坏既有隧道结构，且费效比低，对于不均匀沉降较大的地方作用不明显。发明内容[0005]针对上述现有技术中存在的缺陷，本发明所要解决的技术问题是提供一种对地层扰动小，不会破坏既有盾构圆隧道结构，能解决隧道下卧软土地层沉降的问题的既有盾构圆隧道软土基底处理方法。[0006]为了解决上述技术问题，本发明所提供的一种既有盾构圆隧道软土基底处理方法，其特征在于，具体步骤如下：1）在盾构圆隧道的左右两侧，从地面向下左右对称的各钻一注浆管孔，并使注浆管孔的孔底延伸至低于盾构圆隧道；2）采用MJS工法进行从下往上的强制排泥，同时对地层进行混凝土泥浆摆喷加固，形成支撑住盾构圆隧道的左下部及右下部的左右各一个混凝土加固体，混凝土加固体在左右方向上的宽度范围为D/2～D，其中的D是指盾构圆隧道的外径。[0007]进一步的，左混凝土加固体的三分之二位于左注浆管孔的右侧，右混凝土加固体的三分之二位于右注浆管孔的左侧。[0008]本发明提供的既有盾构圆隧道软土基底处理方法，采用洞外加固的方式，避免了洞内加固对隧道结构的破坏，并采用对软土地层强制排泥和摆喷加固同步进行的方式，并结合对地内应力等参数的监控，对地层扰动小，确保加固效果的同时，保证了隧道及周边建（构）筑物的安全，达到了控制隧道长期不均匀沉降的目的，解决了软土地区盾构隧道基底软弱地层加固问题。3CN106703836A说明书2/2页附图说明[0009]图1是本发明实施例的既有盾构圆隧道软土基底处理方法的施工示意图。具体实施方式[0010]以下结合附图说明对本发明的实施例作进一步详细描述，但本实施例并不用于限制本发明，凡是采用本发明的相似结构及其相似变化，均应列入本发明的保护范围，本发明中的顿号均表示和的关系。[0011]如图1所示，本发明实施例
