电场传感器标定系统.pdf

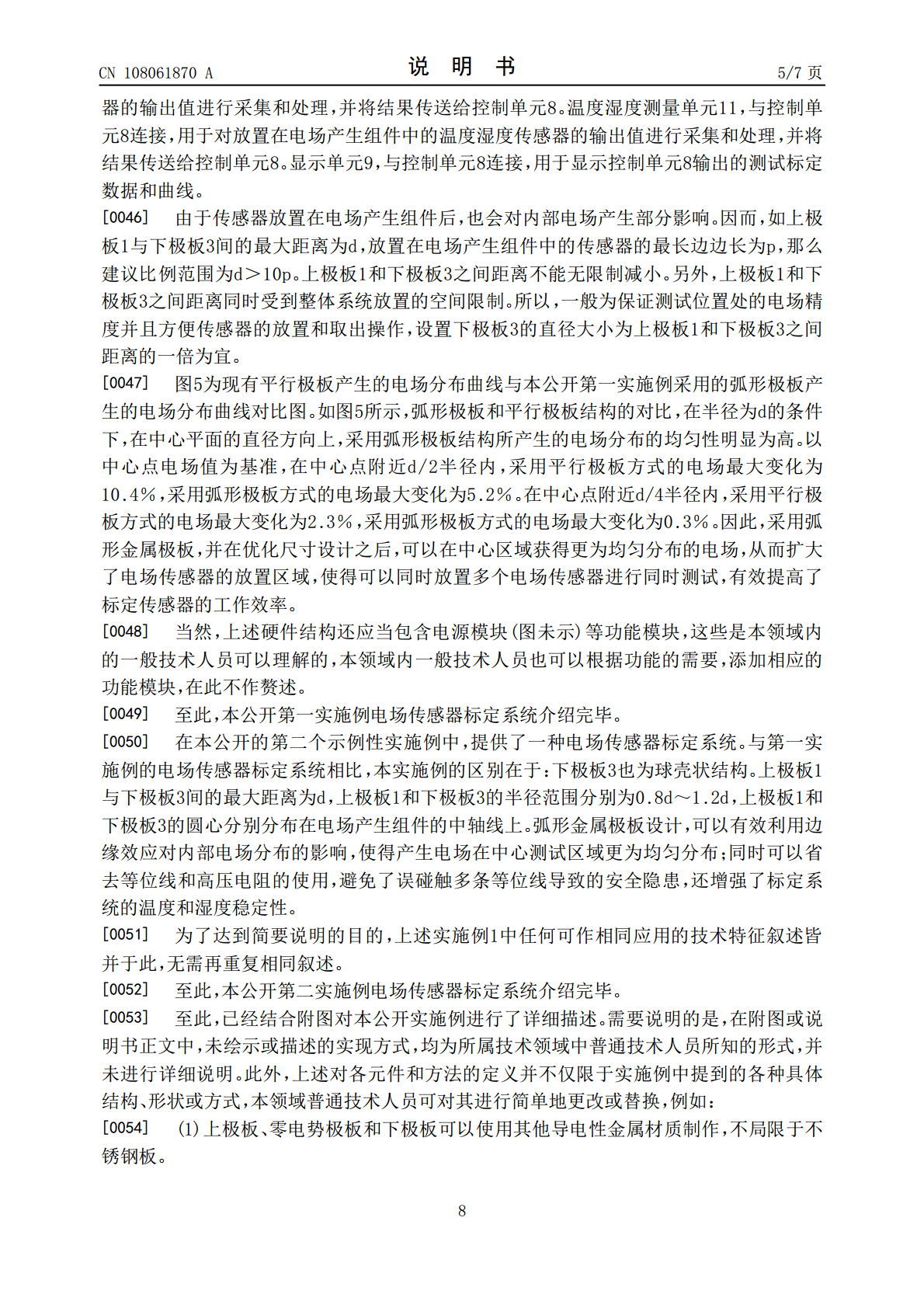

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108061870A(43)申请公布日2018.05.22(21)申请号201810143967.3(22)申请日2018.02.11(71)申请人中国科学院电子学研究所地址100190北京市海淀区北四环西路19号(72)发明人任仁彭春荣凌必赟储昭志夏善红郑凤杰吕曜(74)专利代理机构中科专利商标代理有限责任公司11021代理人曹玲柱(51)Int.Cl.G01R35/00(2006.01)权利要求书2页说明书7页附图3页(54)发明名称电场传感器标定系统(57)摘要本公开提供了一种电场传感器标定系统，包括电场产生组件和电场标定组件，其中电场产生组件包括上极板、下极板、零电势极板、支撑住和箱体。上极板、下极板的弧形设计，有效利用边缘效应对内部电场分布的影响，使产生电场在中心测试区域更为均匀分布；零电势极板上可以同时放置多个传感器进行测试。本公开的有益效果为弧形极板的设计有效利用边缘效应对内部电场分布的影响，使得产生电场在中心测试区域更为均匀分布，扩大了均匀分布范围，为多传感器同时测试提供基础，有效提高了标定传感器的工作效率；同时可以省去等位线和高压电阻的使用，避免了误碰触多条等位线导致的安全隐患，还增强了标定系统的温度和湿度稳定性。CN108061870ACN108061870A权利要求书1/2页1.一种电场传感器标定系统，包括：电场产生组件，包括：上极板，所述上极板为球壳状结构，所述上极板与线缆接口连接；下极板，与线缆接口连接；以及零电势极板，其设置在所述上极板和所述下极板间，与线缆接口连接；所述零电势极板中心位置设有传感器放置孔位，所述传感器放置孔位个数为n，对应传感器放置个数为r，其中，n≥r≥2；电场标定组件，包括：正极性直流高压源，其通过线缆接口与所述上极板连接；负极性直流高压源，其通过线缆接口与所述下极板连接；所述零电势极板通过线缆接口与所述正极性直流高压源和所述负极性直流高压源共用的零电势信号连接；以及控制单元，由信息处理设备构成，其分别与所述正极性直流高压源和所述负极性直流高压源连接。2.根据权利要求1所述的电场传感器标定系统，其中，所述下极板为平板结构，所述上级板与所述下极板间最大距离为d，所述上极板的半径范围为0.8d～1.2d，所述上极板的圆心在所述电场产生组件的中轴线上。3.根据权利要求1所述的电场传感器标定系统，其中，所述下极板为球壳状结构，所述上级板与所述下极板间最大距离为d，所述上极板和所述下极板的半径范围分别为0.8d～1.2d，所述上极板和所述下极板的圆心分别分布在所述电场产生组件的中轴线上。4.根据权利要求1所述的电场传感器标定系统，所述上极板与所述下极板间的距离为d，放置在所述电场产生组件中的传感器的最长边边长为p，其中，d＞10p。5.根据权利要求1所述的电场传感器标定系统，其中，所述电场产生组件，还包括：箱体，所述箱体上设有线缆接口，所述箱体为所述电场产生组件的最外层结构，用于隔绝所述箱体外部电磁场对所述箱体内部的干扰，以及对所述箱体内部的带电部分进行空间隔离。6.根据权利要求1所述的电场传感器标定系统，其中，所述电场产生组件，还包括：支撑柱，分别顺次连接所述上极板、所述零电势极板和所述下极板，用以对所述上极板、所述零电势极板和所述下极板产生支撑作用；所述支撑柱的材料为绝缘材料。7.根据权利要求1所述的电场传感器标定系统，其中，所述零电势极板位于所述上极板和所述下极板的中间位置。8.根据权利要求1所述的电场传感器标定系统，所述电场标定组件还包括：传感器输出采集单元，与所述控制单元连接，对放置在所述电场产生组件中的电场传感器的输出值进行采集和处理，并将结果传送给所述控制单元；温度湿度测量单元，与所述控制单元连接，对放置在所述电场产生组件中的温度湿度传感器的输出值进行采集和处理，并将结果传送给控制单元；以及显示单元，与所述控制单元连接，显示所述控制单元输出的测试标定数据和曲线。9.根据权利要求1所述的电场传感器标定系统，所述上极板、所述零电势极板和所述下极板的材料为不锈钢金属；所述上极板、所述零电势极板和所述下极板的形状为圆形面板。2CN108061870A权利要求书2/2页10.根据权利要求1所述的电场传感器标定系统，所述正极性直流高压源产生电压为V+，其范围为0～20kV；所述负极性直流高压源产生电压为V-，其范围为-20kV～0。3CN108061870A说明书1/7页电场传感器标定系统技术领域[0001]本公开涉及电场检测领域，尤其涉及一种电场传感器标定系统。背景技术[0002]电场测量技术的应用非常广泛，采用电场传感器对电离层的电场进行探测，可以获取全球的电磁场分布信息，可以获取地震、火山、海啸爆发前电
