一种放置稳固的电热扇.pdf

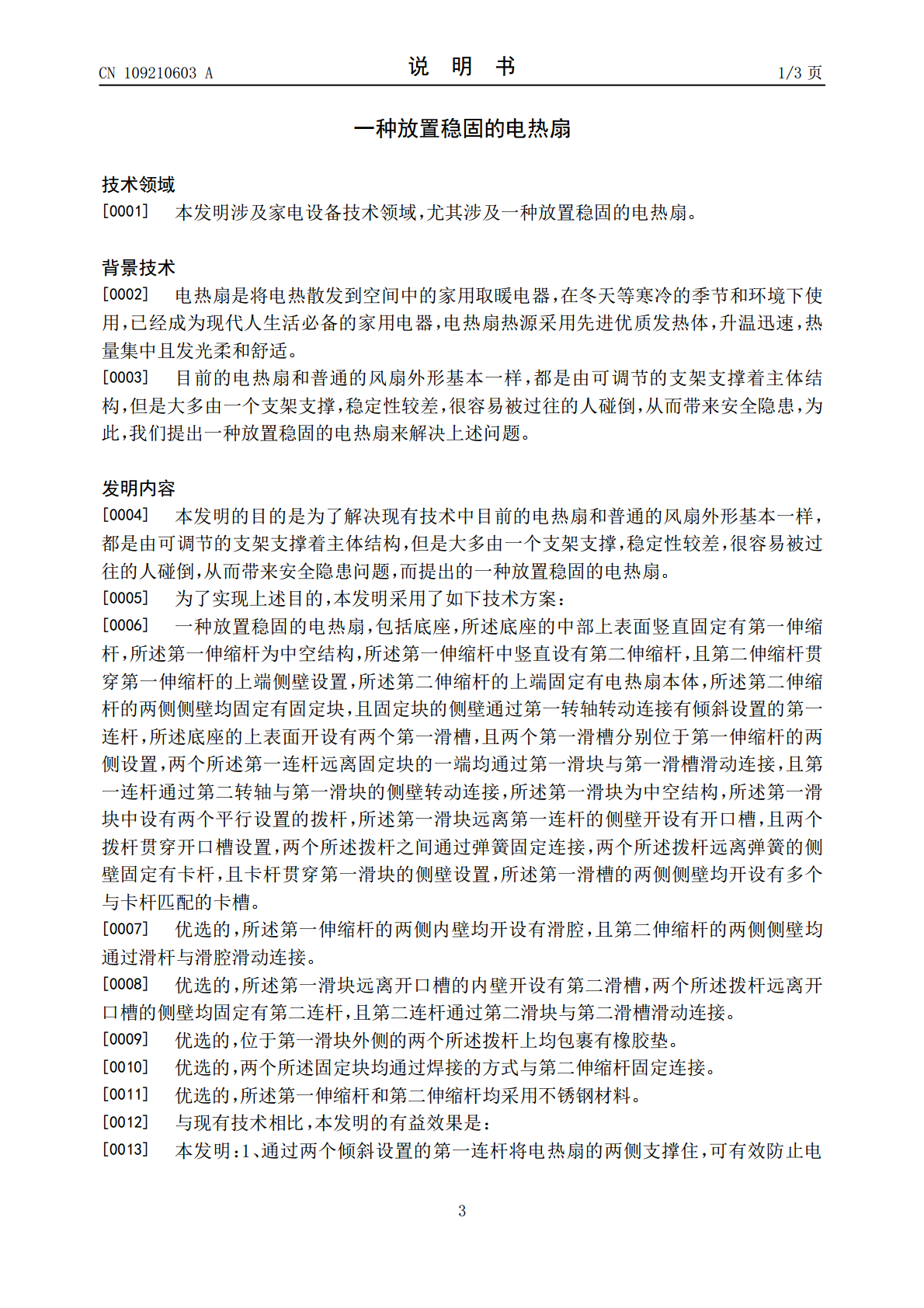

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109210603A(43)申请公布日2019.01.15(21)申请号201811341104.3(22)申请日2018.11.12(71)申请人梁华海地址528400广东省中山市南头镇丰硕路23号(72)发明人梁华海(51)Int.Cl.F24D13/00(2006.01)F24D19/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种放置稳固的电热扇(57)摘要本发明公开了一种放置稳固的电热扇，包括底座，所述底座的中部上表面竖直固定有第一伸缩杆，所述第一伸缩杆为中空结构，所述第一伸缩杆中竖直设有第二伸缩杆，且第二伸缩杆贯穿第一伸缩杆的上端侧壁设置，所述第二伸缩杆的上端固定有电热扇本体，所述第二伸缩杆的两侧侧壁均固定有固定块，且固定块的侧壁通过第一转轴转动连接有倾斜设置的第一连杆，所述底座的上表面开设有两个第一滑槽，且两个第一滑槽分别位于第一伸缩杆的两侧设置。本发明通过两个倾斜设置的第一连杆将电热扇的两侧支撑住，可有效防止电热扇被碰倒，而且通过固定第一滑块的位置可调节电热扇的高度，方便使用。CN109210603ACN109210603A权利要求书1/1页1.一种放置稳固的电热扇，包括底座(1)，其特征在于，所述底座(1)的中部上表面竖直固定有第一伸缩杆(2)，所述第一伸缩杆(2)为中空结构，所述第一伸缩杆(2)中竖直设有第二伸缩杆(3)，且第二伸缩杆(3)贯穿第一伸缩杆(2)的上端侧壁设置，所述第二伸缩杆(3)的上端固定有电热扇本体(4)，所述第二伸缩杆(3)的两侧侧壁均固定有固定块(6)，且固定块(6)的侧壁通过第一转轴(7)转动连接有倾斜设置的第一连杆(8)，所述底座(1)的上表面开设有两个第一滑槽(5)，且两个第一滑槽(5)分别位于第一伸缩杆(2)的两侧设置，两个所述第一连杆(8)远离固定块(6)的一端均通过第一滑块(10)与第一滑槽(5)滑动连接，且第一连杆(8)通过第二转轴(9)与第一滑块(10)的侧壁转动连接；所述第一滑块(10)为中空结构，所述第一滑块(10)中设有两个平行设置的拨杆(11)，所述第一滑块(10)远离第一连杆(8)的侧壁开设有开口槽(12)，且两个拨杆(11)贯穿开口槽(12)设置，两个所述拨杆(11)之间通过弹簧(13)固定连接，两个所述拨杆(11)远离弹簧(13)的侧壁固定有卡杆(14)，且卡杆(14)贯穿第一滑块(10)的侧壁设置，所述第一滑槽(5)的两侧侧壁均开设有多个与卡杆(14)匹配的卡槽(15)。2.根据权利要求1所述的一种放置稳固的电热扇，其特征在于，所述第一伸缩杆(2)的两侧内壁均开设有滑腔(16)，且第二伸缩杆(3)的两侧侧壁均通过滑杆(17)与滑腔(16)滑动连接。3.根据权利要求1所述的一种放置稳固的电热扇，其特征在于，所述第一滑块(10)远离开口槽(12)的内壁开设有第二滑槽(18)，两个所述拨杆(11)远离开口槽(12)的侧壁均固定有第二连杆(19)，且第二连杆(19)通过第二滑块(20)与第二滑槽(18)滑动连接。4.根据权利要求1所述的一种放置稳固的电热扇，其特征在于，位于第一滑块(10)外侧的两个所述拨杆(11)上均包裹有橡胶垫。5.根据权利要求1所述的一种放置稳固的电热扇，其特征在于，两个所述固定块(6)均通过焊接的方式与第二伸缩杆(3)固定连接。6.根据权利要求1所述的一种放置稳固的电热扇，其特征在于，所述第一伸缩杆(2)和第二伸缩杆(3)均采用不锈钢材料。2CN109210603A说明书1/3页一种放置稳固的电热扇技术领域[0001]本发明涉及家电设备技术领域，尤其涉及一种放置稳固的电热扇。背景技术[0002]电热扇是将电热散发到空间中的家用取暖电器，在冬天等寒冷的季节和环境下使用，已经成为现代人生活必备的家用电器，电热扇热源采用先进优质发热体，升温迅速，热量集中且发光柔和舒适。[0003]目前的电热扇和普通的风扇外形基本一样，都是由可调节的支架支撑着主体结构，但是大多由一个支架支撑，稳定性较差，很容易被过往的人碰倒，从而带来安全隐患，为此，我们提出一种放置稳固的电热扇来解决上述问题。发明内容[0004]本发明的目的是为了解决现有技术中目前的电热扇和普通的风扇外形基本一样，都是由可调节的支架支撑着主体结构，但是大多由一个支架支撑，稳定性较差，很容易被过往的人碰倒，从而带来安全隐患问题，而提出的一种放置稳固的电热扇。[0005]为了实现上述目的，本发明采用了如下技术方案：[0006]一种放置稳固的电热扇，包括底座，所述底座的中部上表面竖直固定有第一伸缩杆，所述第一伸缩杆为中空结构，所述第一伸缩杆中竖直设有第二伸缩杆，且第二伸缩杆贯穿第一伸缩杆的上端侧壁设
