一种用于麻醉手术的头部支撑系统.pdf

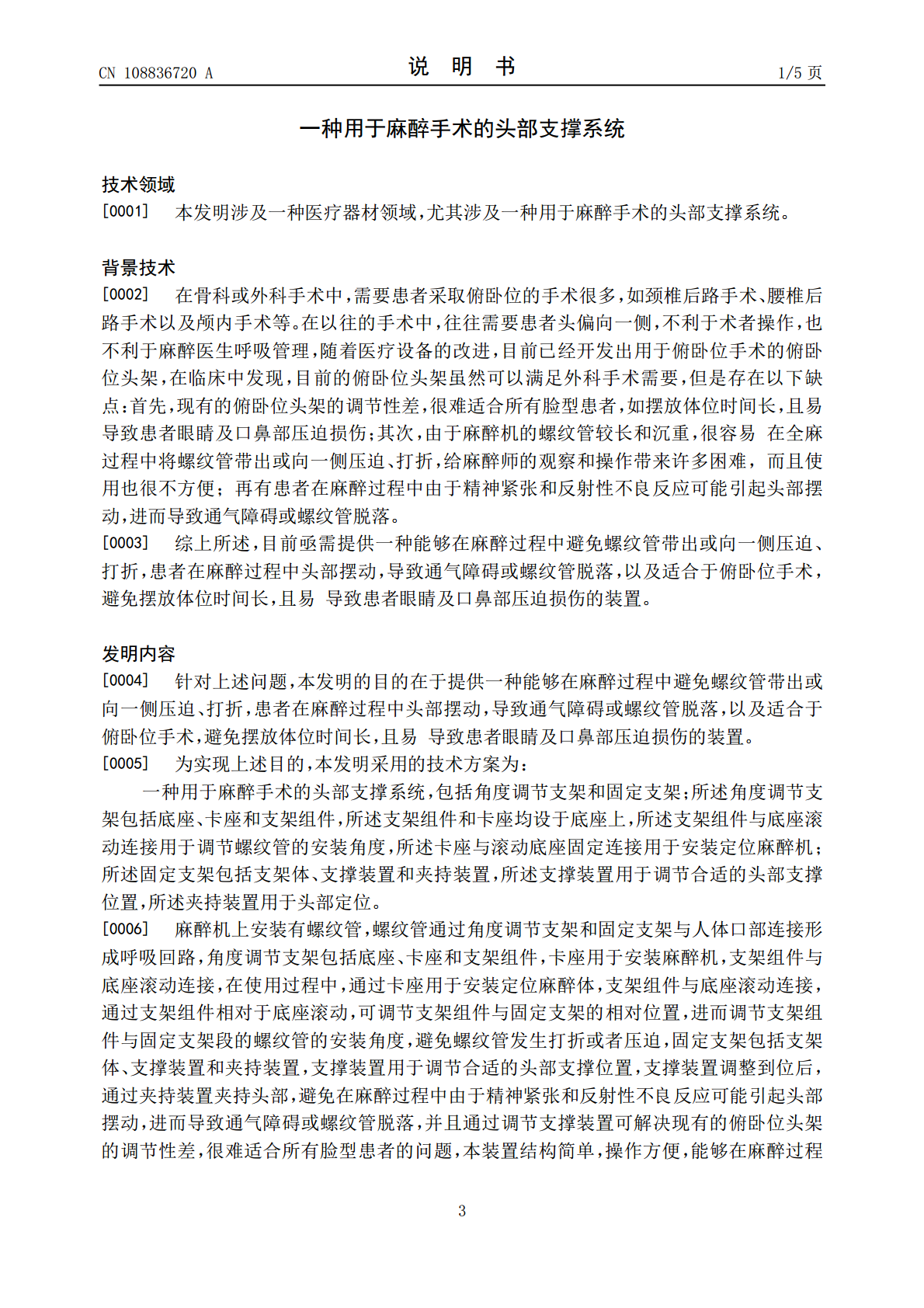

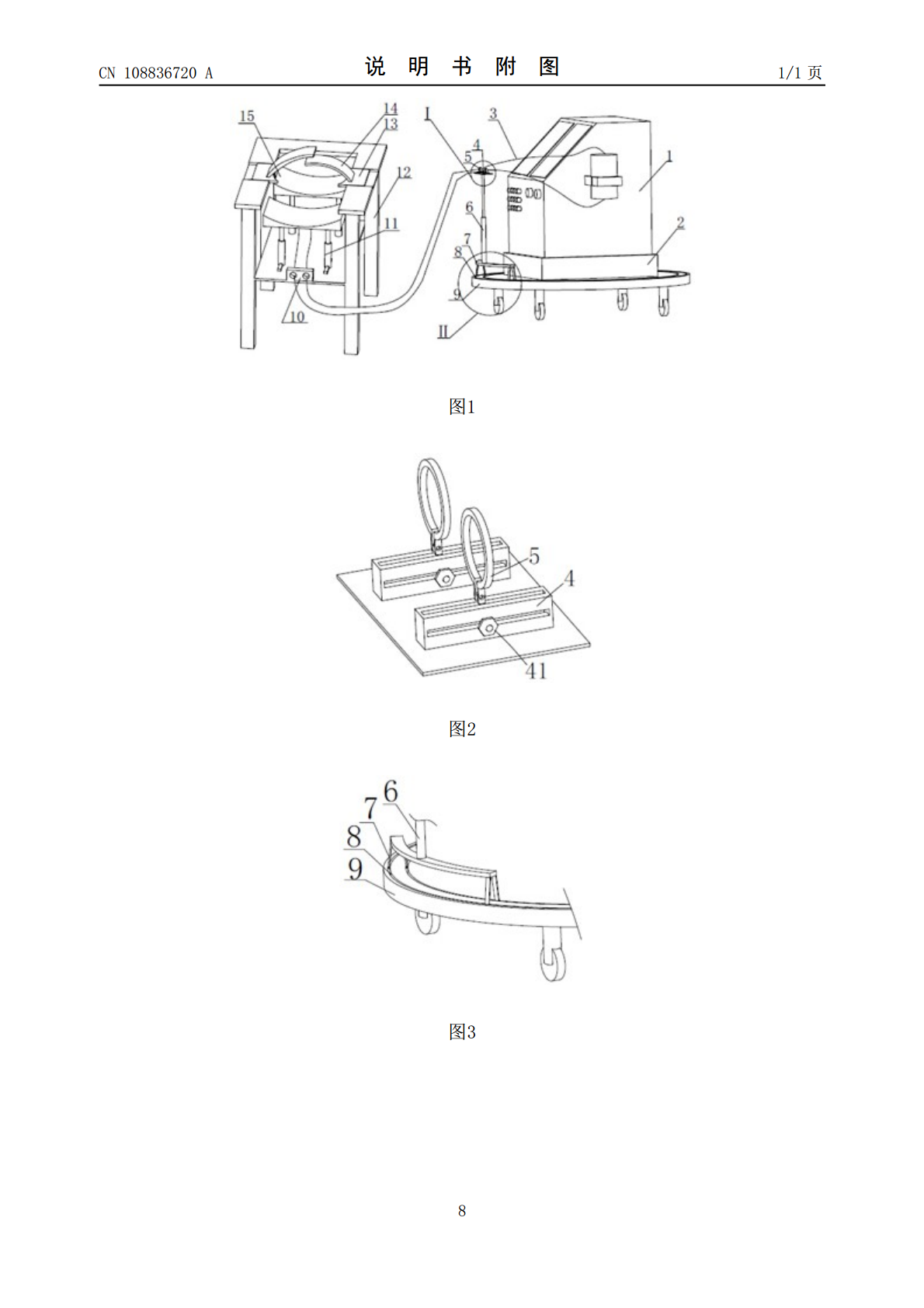

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108836720A(43)申请公布日2018.11.20(21)申请号201810607126.3(22)申请日2018.06.13(71)申请人四川力智久创知识产权运营有限公司地址610041四川省成都市武侯区长华路19号3栋1单元11楼1113号(72)发明人张羽袁迎春(51)Int.Cl.A61G13/12(2006.01)A61M16/01(2006.01)权利要求书1页说明书5页附图1页(54)发明名称一种用于麻醉手术的头部支撑系统(57)摘要本发明涉及一种医疗器材领域，尤其涉及一种用于麻醉手术的头部支撑系统，包括角度调节支架和固定支架；所述角度调节支架包括底座、卡座和支架组件，所述支架组件和卡座均设于底座上，所述支架组件与底座滚动连接用于调节螺纹管的安装角度，所述卡座与滚动底座转动连接用于调节麻醉机的安装角度；所述固定支架包括滚动架体、支撑装置和夹持装置，所述支撑装置用于调节合适的头部支撑位置，所述夹持装置用于头部定位，本装置结构简单，操作方便，能够在麻醉过程中避免螺纹管带出或向一侧压迫、打折，患者在麻醉过程中头部可能摆动，从而导致通气障碍或螺纹管脱落，以及适合于俯卧位手术。CN108836720ACN108836720A权利要求书1/1页1.一种用于麻醉手术的头部支撑系统，其特征在于：包括角度调节支架和固定支架；所述角度调节支架包括底座、卡座和支架组件，所述支架组件和卡座均设于底座上，所述支架组件与底座滚动连接用于调节螺纹管的安装角度，所述卡座与滚动底座固定连接用于安装定位麻醉机；所述固定支架包括支架体、支撑装置和夹持装置，所述支撑装置用于调节合适的头部支撑位置，所述夹持装置用于头部定位。2.根据权利要求1所述的一种用于麻醉手术的头部支撑系统，其特征在于：所述支架组件包括滚动架体、伸缩杆和螺纹管固定组件，所述滚动架体与底座滚动连接，所述伸缩杆设于滚动架体上端，所述螺纹管固定组件设于伸缩杆上端。3.根据权利要求2所述的一种用于麻醉手术的头部支撑系统，其特征在于：所述底座上设有与滚动架体下端滚轮适配的环形凹轨。4.根据权利要求3所述的一种用于麻醉手术的头部支撑系统，其特征在于：所述螺纹管固定组件包括支撑板和管道扣件，所述管道扣件包括卡箍和滑轨，所述卡箍与滑轨滑动连接。5.根据权利要求1所述的一种用于麻醉手术的头部支撑系统，其特征在于：所述支架体包括支腿、顶板和中间板，所述支撑装置设于中间板上，所述夹持装置设于顶板上。6.根据权利要求5所述的一种用于麻醉手术的头部支撑系统，其特征在于：所述支撑装置包括前额支撑组件和下颌支撑组件，所述前额支撑组件和下颌支撑组件均包括支撑杆和凹槽，所述下颌支撑组件通过支撑杆与中间板滑动连接，所述前额支撑组件前额支撑组件通过支撑杆与中间板固定连接。7.根据权利要求6所述的一种用于麻醉手术的头部支撑系统，其特征在于：所述凹槽的形状与俯卧位的人体前额和下颌的形状相匹配，所述凹槽中覆盖有软硅胶。8.根据权利要求7所述的一种用于麻醉手术的头部支撑系统，其特征在与：所述中间板上还设有螺纹管限位板。9.根据权利要求1所述的一种用于麻醉手术的头部支撑系统，其特征在于：所述夹持装置包括对称设于顶板上的卡板和设于卡板上的扣带，所述卡板与顶板滑动连接，所述卡板的相向面覆盖有柔性硅胶。2CN108836720A说明书1/5页一种用于麻醉手术的头部支撑系统技术领域[0001]本发明涉及一种医疗器材领域，尤其涉及一种用于麻醉手术的头部支撑系统。背景技术[0002]在骨科或外科手术中，需要患者采取俯卧位的手术很多，如颈椎后路手术、腰椎后路手术以及颅内手术等。在以往的手术中，往往需要患者头偏向一侧，不利于术者操作，也不利于麻醉医生呼吸管理，随着医疗设备的改进，目前已经开发出用于俯卧位手术的俯卧位头架，在临床中发现，目前的俯卧位头架虽然可以满足外科手术需要，但是存在以下缺点：首先，现有的俯卧位头架的调节性差，很难适合所有脸型患者，如摆放体位时间长，且易导致患者眼睛及口鼻部压迫损伤；其次，由于麻醉机的螺纹管较长和沉重，很容易在全麻过程中将螺纹管带出或向一侧压迫、打折，给麻醉师的观察和操作带来许多困难，而且使用也很不方便；再有患者在麻醉过程中由于精神紧张和反射性不良反应可能引起头部摆动，进而导致通气障碍或螺纹管脱落。[0003]综上所述，目前亟需提供一种能够在麻醉过程中避免螺纹管带出或向一侧压迫、打折，患者在麻醉过程中头部摆动，导致通气障碍或螺纹管脱落，以及适合于俯卧位手术，避免摆放体位时间长，且易导致患者眼睛及口鼻部压迫损伤的装置。发明内容[0004]针对上述问题，本发明的目的在于提供一种能够在麻醉过程中避免螺纹管带出或向一侧压迫、打折，患者在麻
