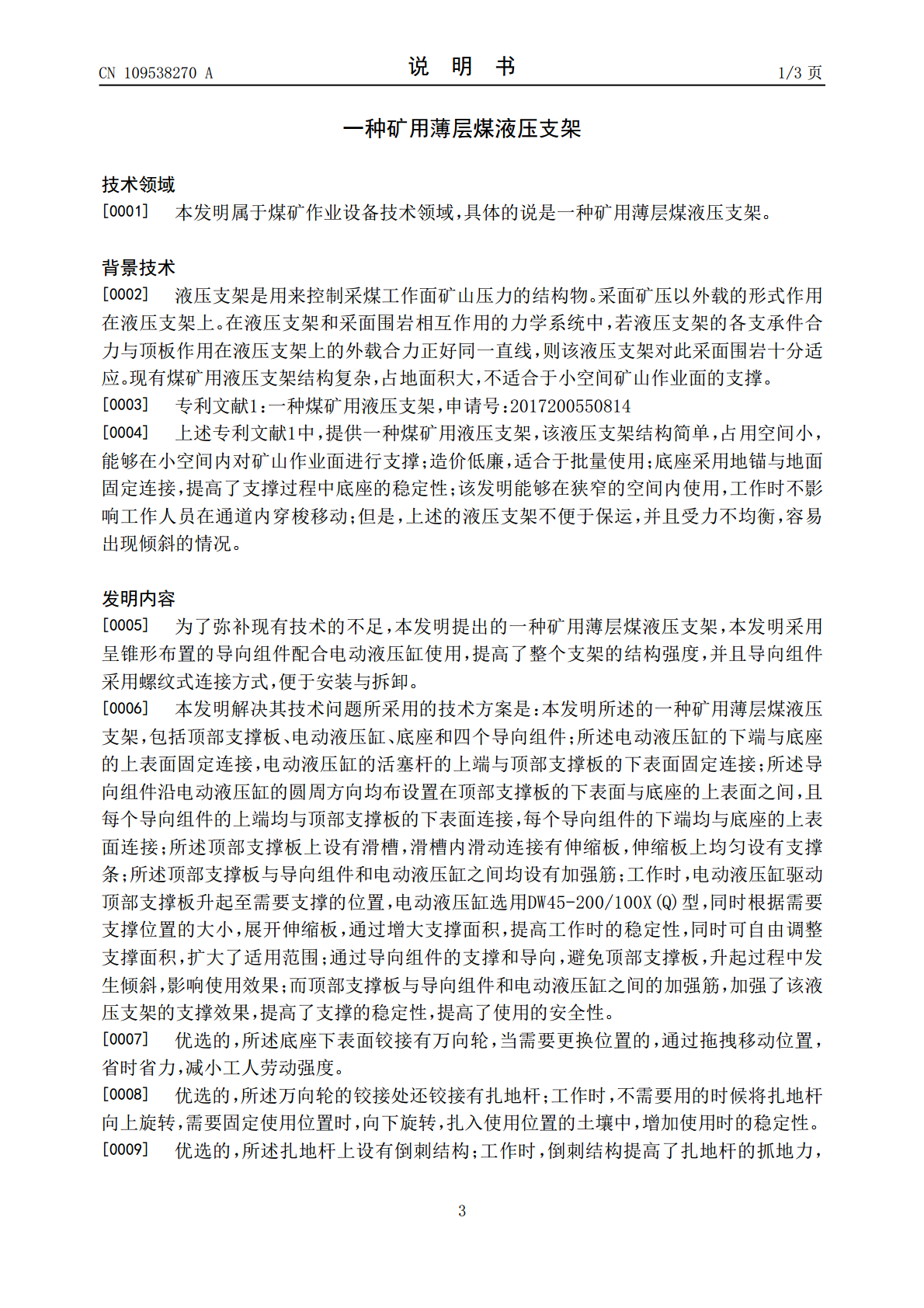

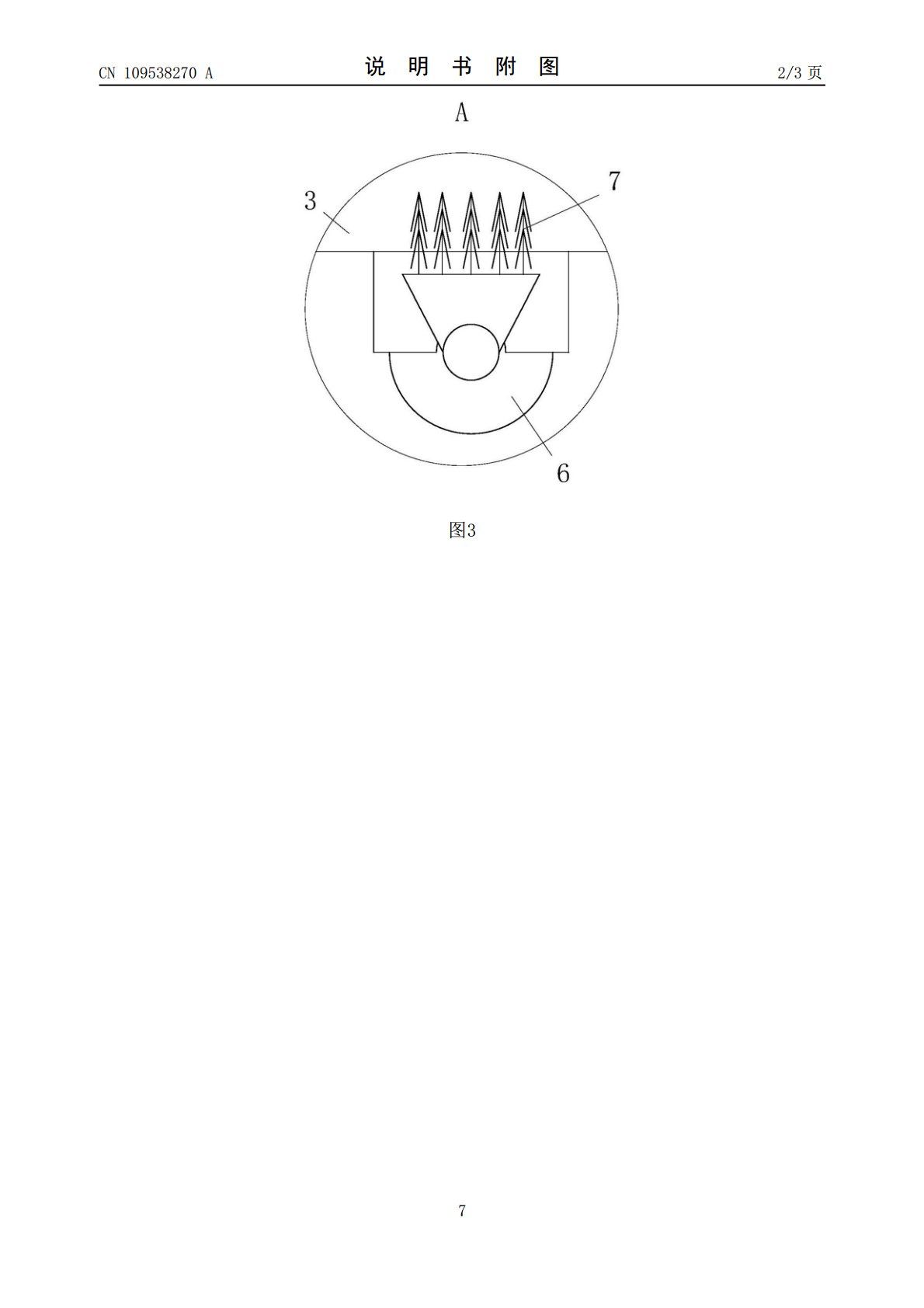

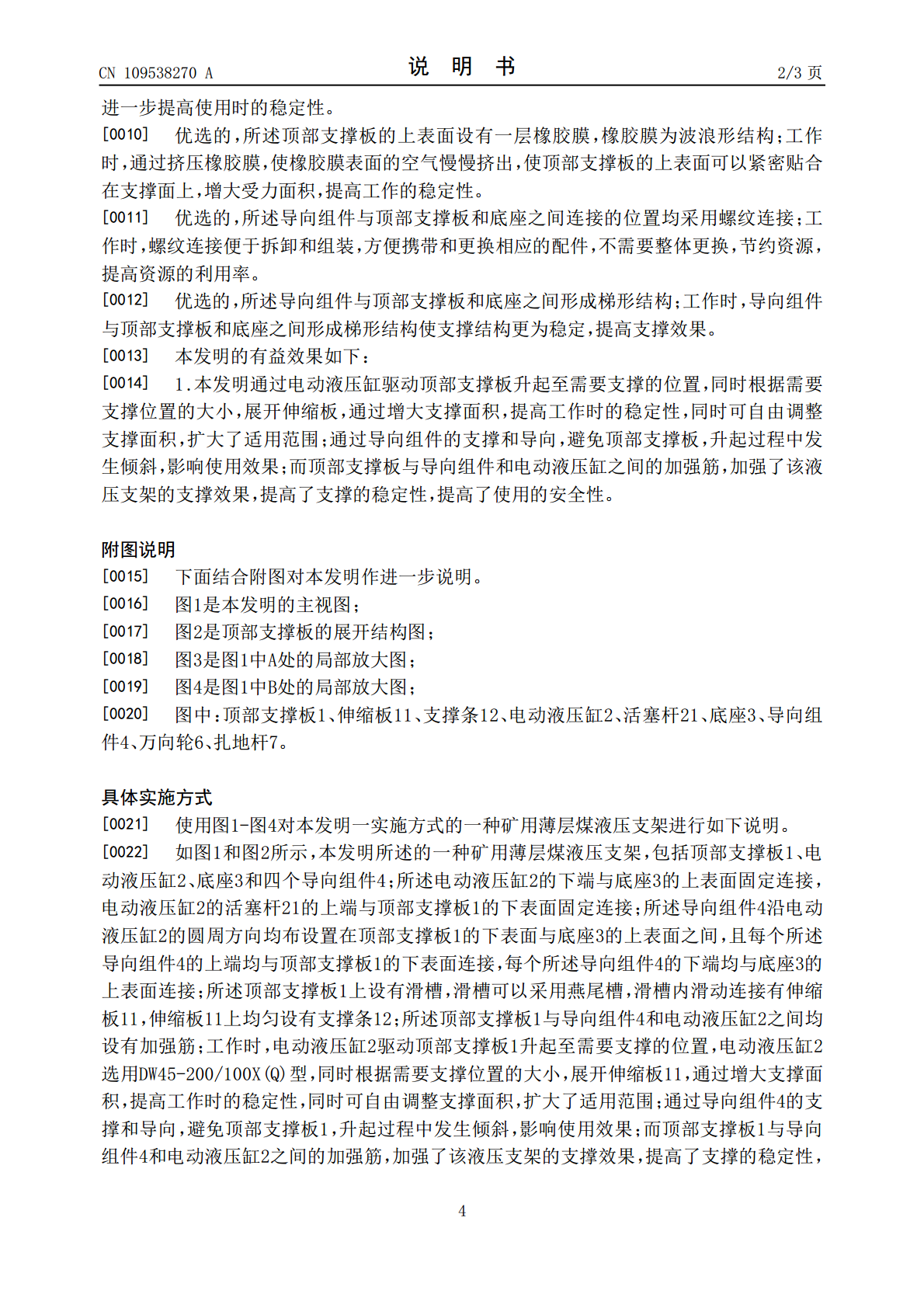

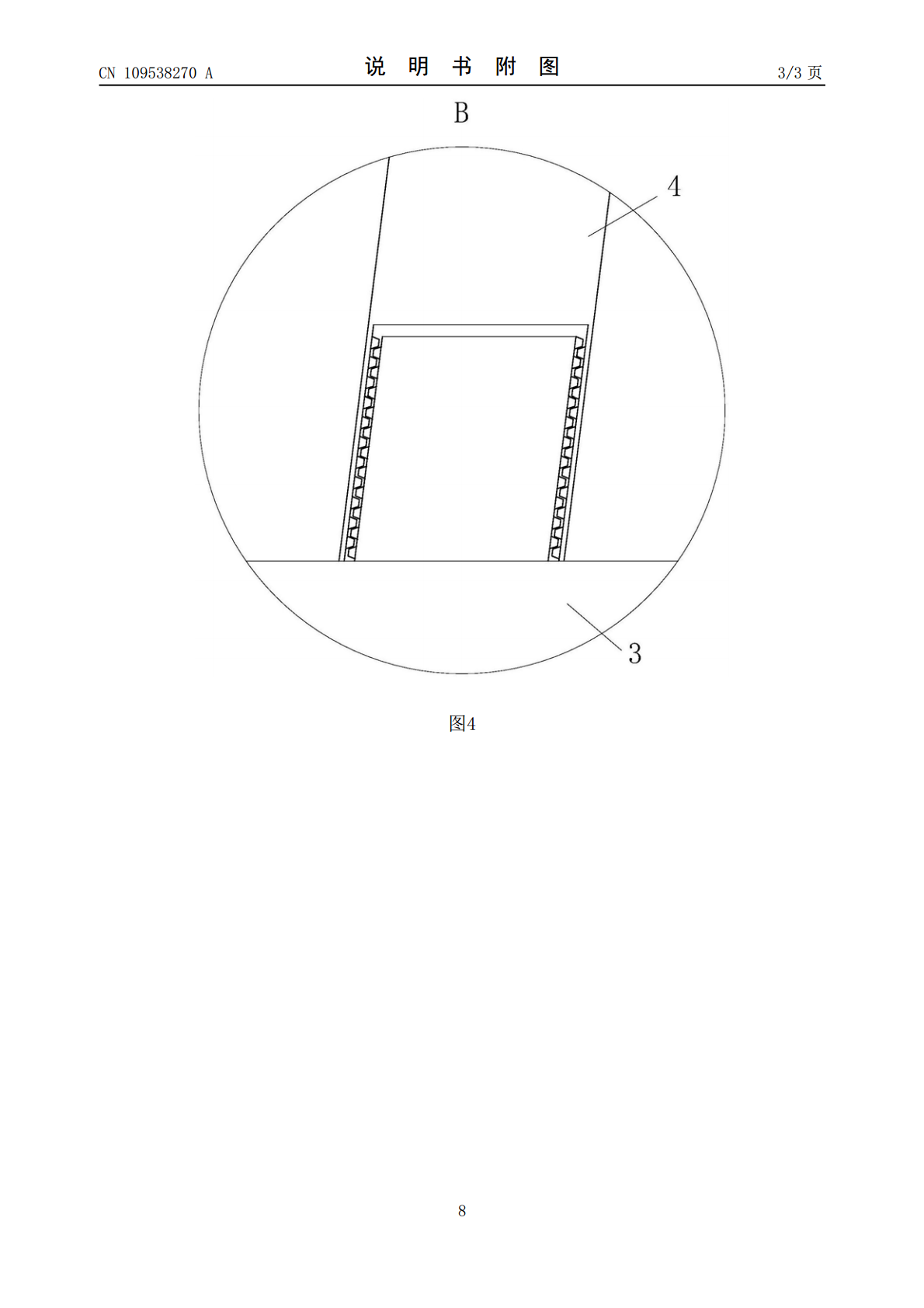

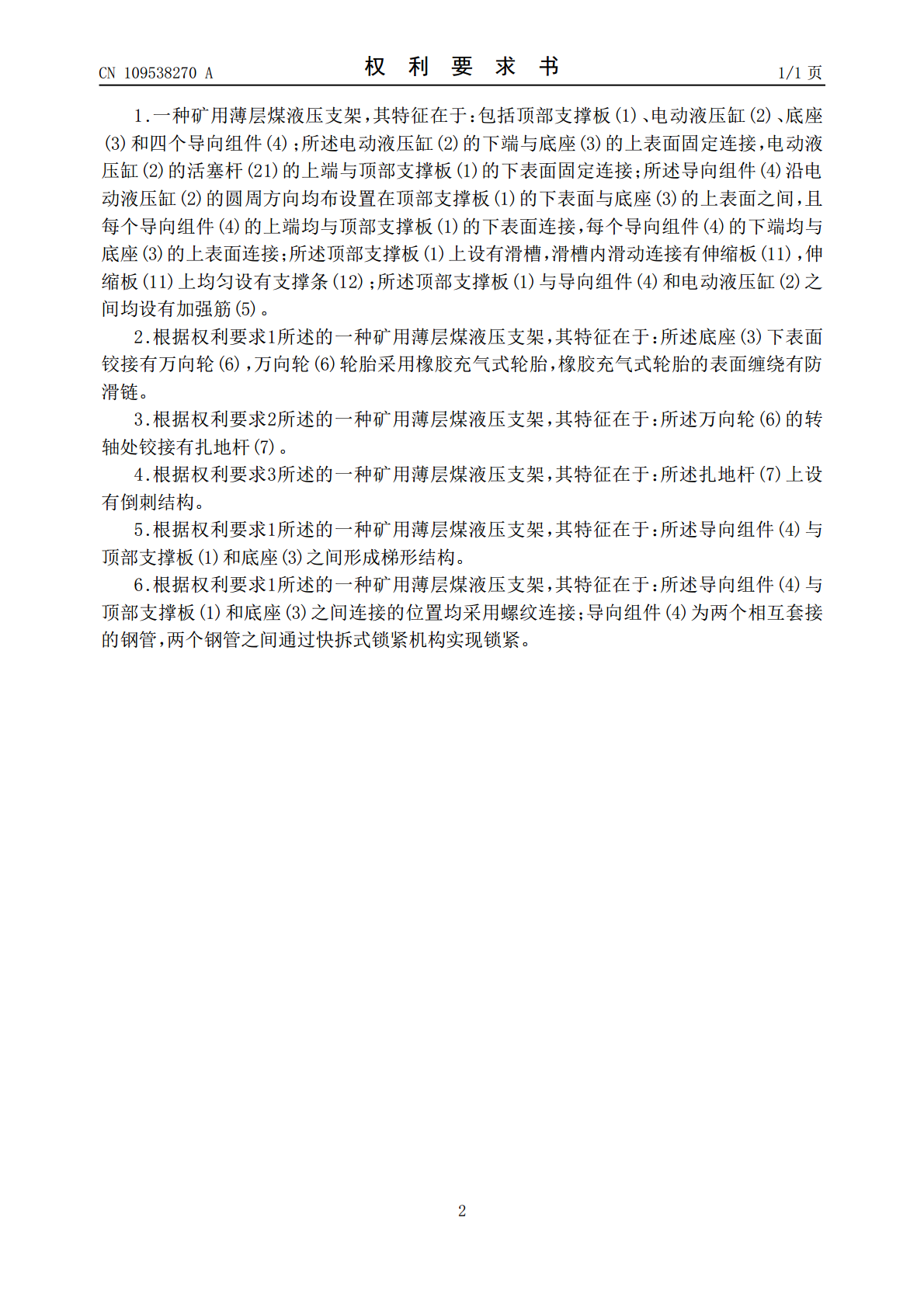

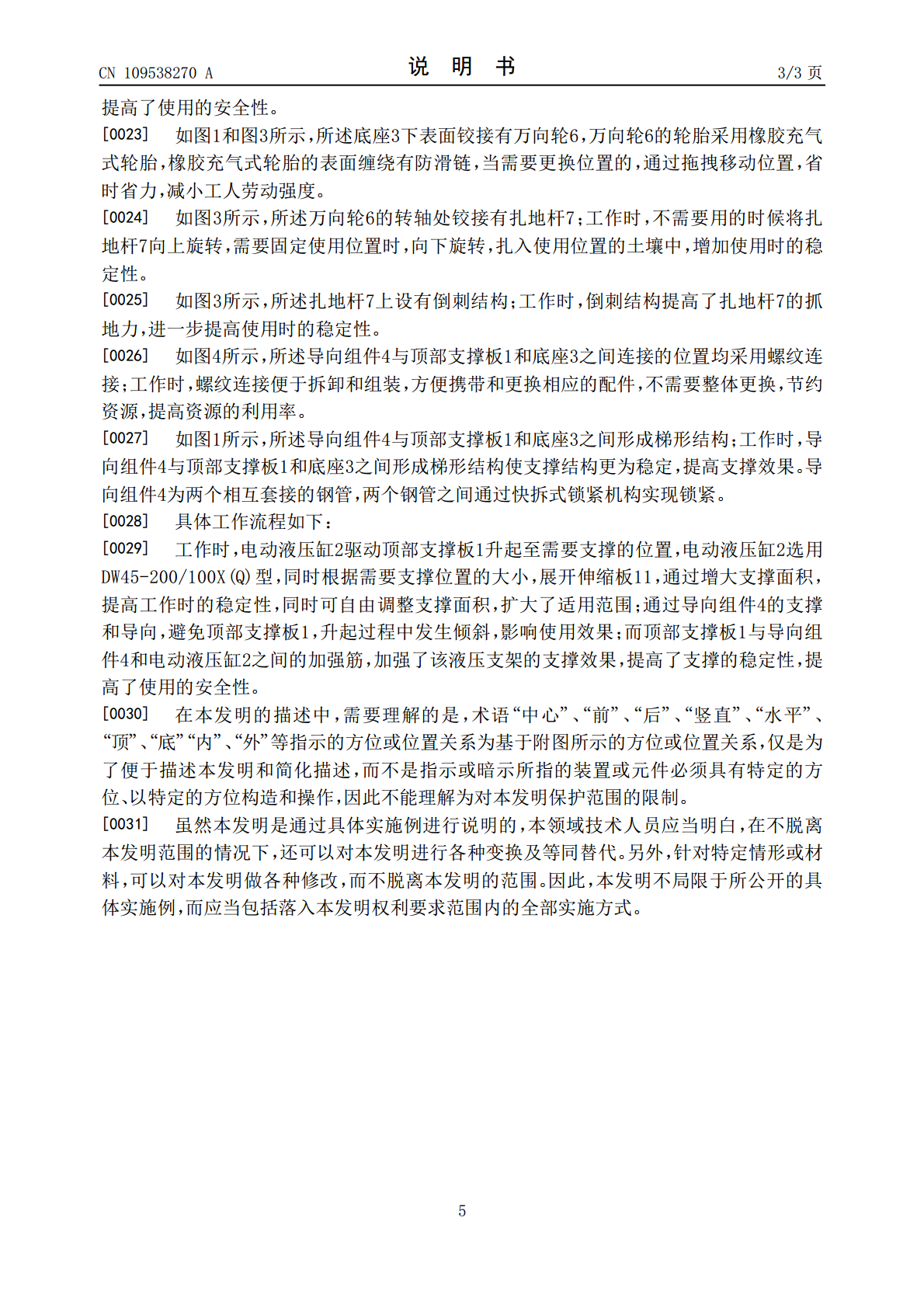

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109538270A(43)申请公布日2019.03.29(21)申请号201811444412.9(22)申请日2018.11.29(71)申请人安徽省皖北煤电集团有限责任公司地址234000安徽省宿州市西昌路157号(72)发明人王晓龙(74)专利代理机构广州高炬知识产权代理有限公司44376代理人陈文龙(51)Int.Cl.E21D23/06(2006.01)E21D23/04(2006.01)E21D23/08(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种矿用薄层煤液压支架(57)摘要本发明属于煤矿作业设备技术领域，具体的说是一种矿用薄层煤液压支架，包括顶部支撑板、电动液压缸、底座和导向组件；电动液压缸与底座固定连接，电动液压缸与顶部支撑板固定连接；导向组件沿电动液压缸的圆周方向均布设置在顶部支撑板与底座之间，导向组件的上端均与顶部支撑板的下表面连接，导向组件的下端均与底座的上表面连接；顶部支撑板上设有滑槽，滑槽内滑动连接有伸缩板，伸缩板上均匀设有支撑条；顶部支撑板与导向组件和电动液压缸之间均设有加强筋；本发明根据需要支撑位置的大小，展开伸缩板，通过增大支撑面积，提高工作时的稳定性，同时可自由调整支撑面积，扩大了适用范围。CN109538270ACN109538270A权利要求书1/1页1.一种矿用薄层煤液压支架，其特征在于：包括顶部支撑板(1)、电动液压缸(2)、底座(3)和四个导向组件(4)；所述电动液压缸(2)的下端与底座(3)的上表面固定连接，电动液压缸(2)的活塞杆(21)的上端与顶部支撑板(1)的下表面固定连接；所述导向组件(4)沿电动液压缸(2)的圆周方向均布设置在顶部支撑板(1)的下表面与底座(3)的上表面之间，且每个导向组件(4)的上端均与顶部支撑板(1)的下表面连接，每个导向组件(4)的下端均与底座(3)的上表面连接；所述顶部支撑板(1)上设有滑槽，滑槽内滑动连接有伸缩板(11)，伸缩板(11)上均匀设有支撑条(12)；所述顶部支撑板(1)与导向组件(4)和电动液压缸(2)之间均设有加强筋(5)。2.根据权利要求1所述的一种矿用薄层煤液压支架，其特征在于：所述底座(3)下表面铰接有万向轮(6)，万向轮(6)轮胎采用橡胶充气式轮胎，橡胶充气式轮胎的表面缠绕有防滑链。3.根据权利要求2所述的一种矿用薄层煤液压支架，其特征在于：所述万向轮(6)的转轴处铰接有扎地杆(7)。4.根据权利要求3所述的一种矿用薄层煤液压支架，其特征在于：所述扎地杆(7)上设有倒刺结构。5.根据权利要求1所述的一种矿用薄层煤液压支架，其特征在于：所述导向组件(4)与顶部支撑板(1)和底座(3)之间形成梯形结构。6.根据权利要求1所述的一种矿用薄层煤液压支架，其特征在于：所述导向组件(4)与顶部支撑板(1)和底座(3)之间连接的位置均采用螺纹连接；导向组件(4)为两个相互套接的钢管，两个钢管之间通过快拆式锁紧机构实现锁紧。2CN109538270A说明书1/3页一种矿用薄层煤液压支架技术领域[0001]本发明属于煤矿作业设备技术领域，具体的说是一种矿用薄层煤液压支架。背景技术[0002]液压支架是用来控制采煤工作面矿山压力的结构物。采面矿压以外载的形式作用在液压支架上。在液压支架和采面围岩相互作用的力学系统中，若液压支架的各支承件合力与顶板作用在液压支架上的外载合力正好同一直线，则该液压支架对此采面围岩十分适应。现有煤矿用液压支架结构复杂，占地面积大，不适合于小空间矿山作业面的支撑。[0003]专利文献1：一种煤矿用液压支架，申请号：2017200550814[0004]上述专利文献1中，提供一种煤矿用液压支架，该液压支架结构简单，占用空间小，能够在小空间内对矿山作业面进行支撑；造价低廉，适合于批量使用；底座采用地锚与地面固定连接，提高了支撑过程中底座的稳定性；该发明能够在狭窄的空间内使用，工作时不影响工作人员在通道内穿梭移动；但是，上述的液压支架不便于保运，并且受力不均衡，容易出现倾斜的情况。发明内容[0005]为了弥补现有技术的不足，本发明提出的一种矿用薄层煤液压支架，本发明采用呈锥形布置的导向组件配合电动液压缸使用，提高了整个支架的结构强度，并且导向组件采用螺纹式连接方式，便于安装与拆卸。[0006]本发明解决其技术问题所采用的技术方案是：本发明所述的一种矿用薄层煤液压支架，包括顶部支撑板、电动液压缸、底座和四个导向组件；所述电动液压缸的下端与底座的上表面固定连接，电动液压缸的活塞杆的上端与顶部支撑板的下表面固定连接；所述导向组件沿电动液压缸的圆周方向均布设置在顶部支撑板的下表面与底座的上表面之间，且每个导向组件的上端均与顶部
