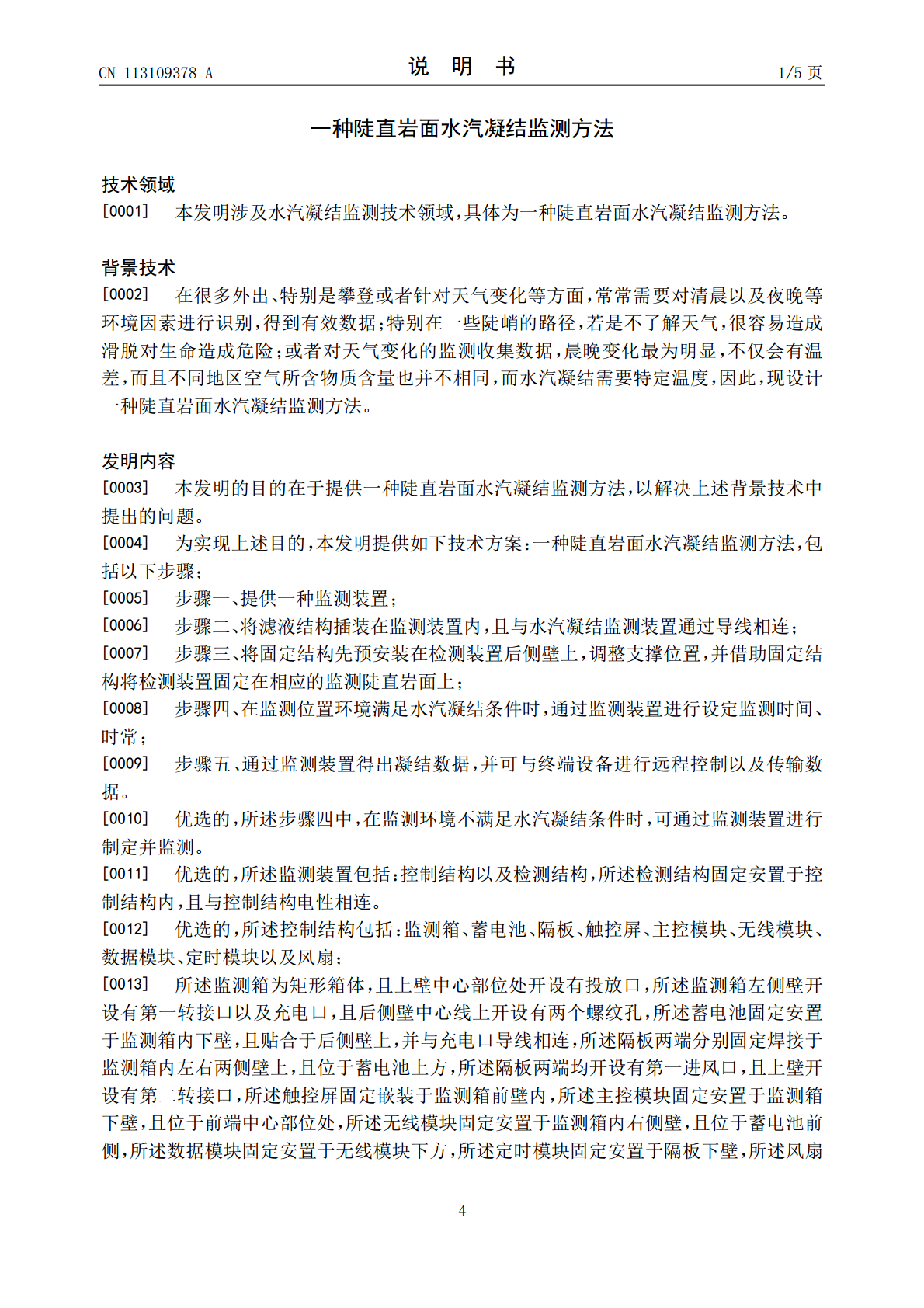

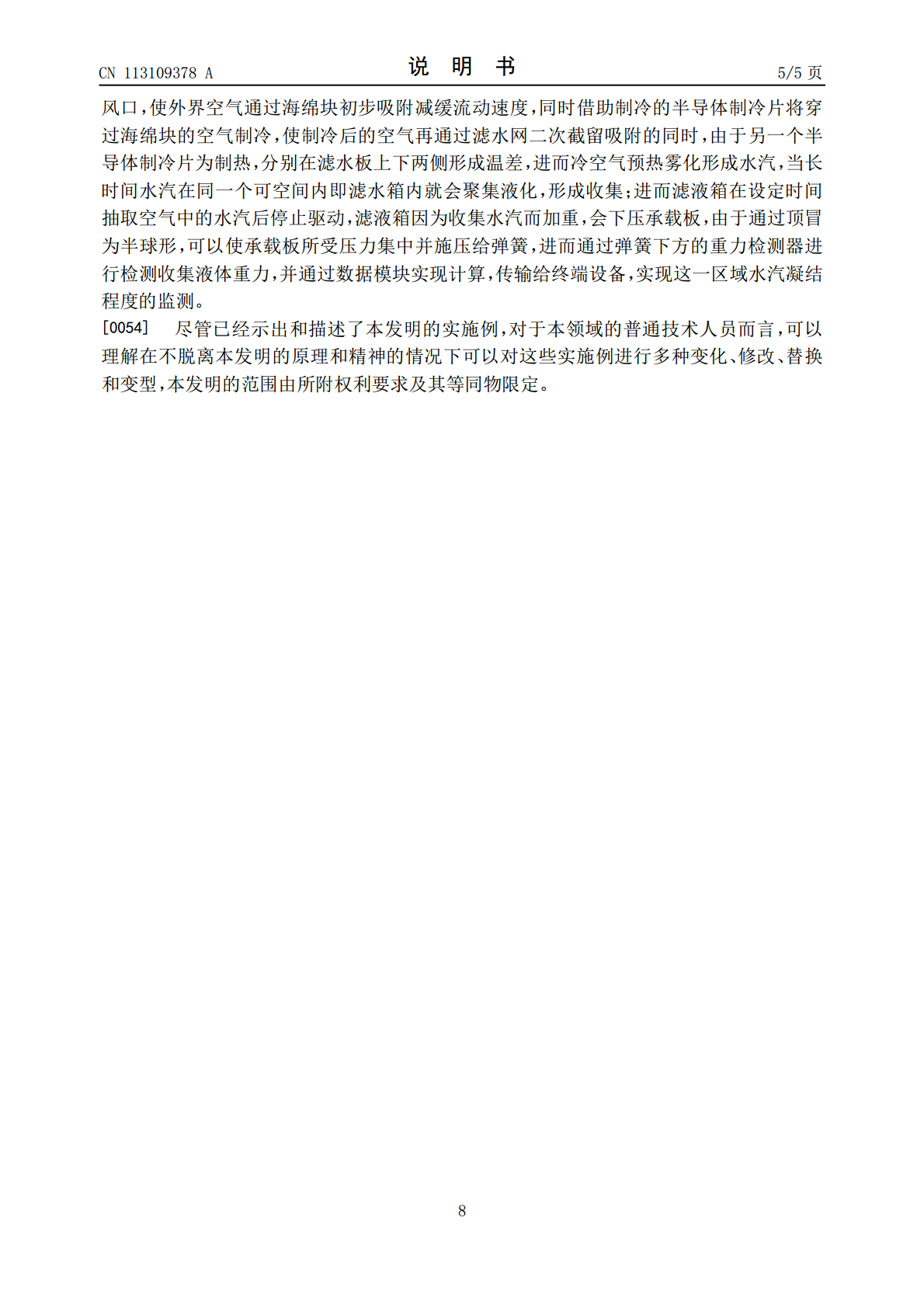

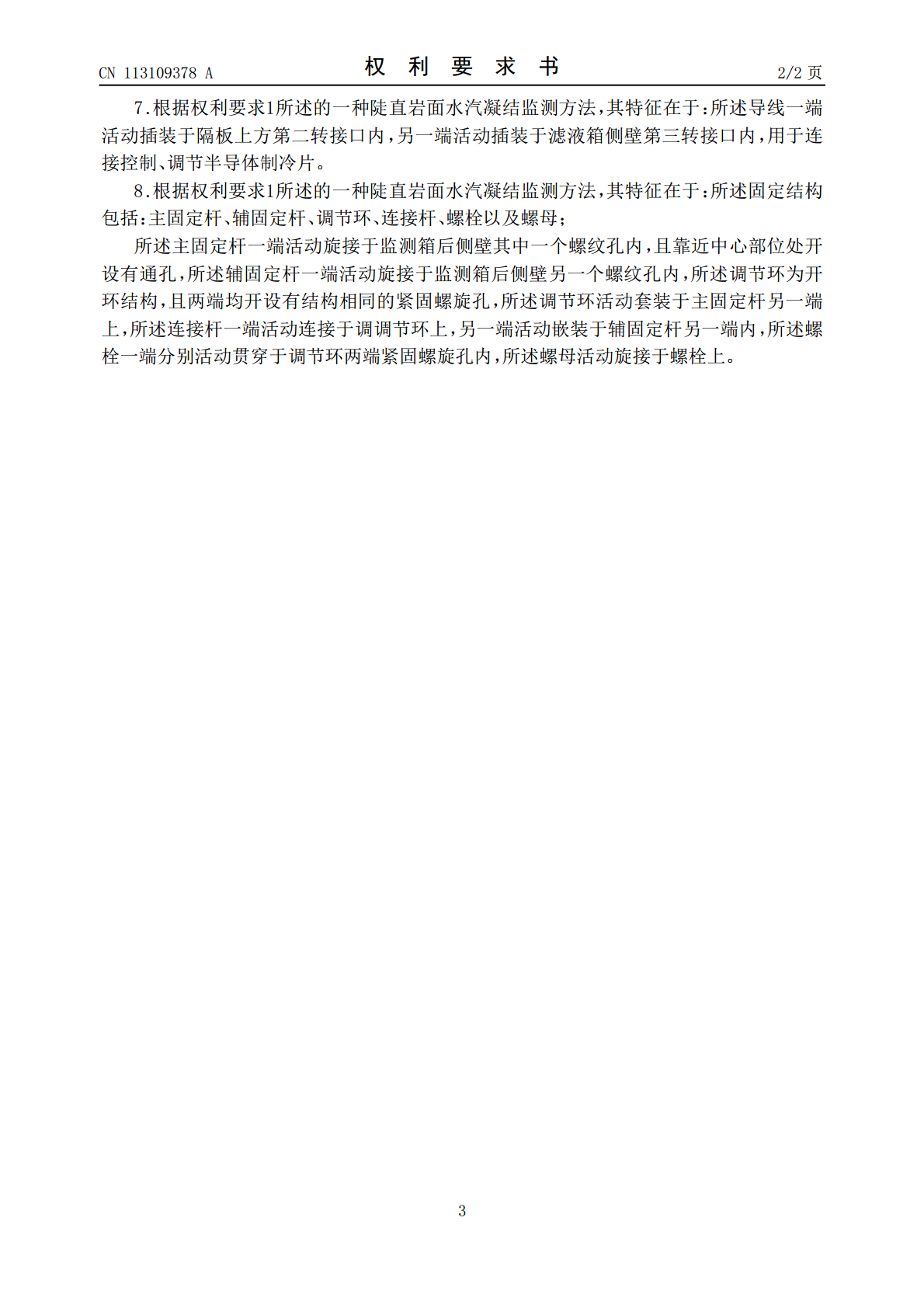

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113109378A(43)申请公布日2021.07.13(21)申请号202110369467.3(22)申请日2021.04.06(71)申请人山东省鲁南地质工程勘察院（山东省地勘局第二地质大队）地址272100山东省济宁市兖州区建设东路272号(72)发明人陈洪年谭现锋周建伟张燕于桑孟鹤鲁晓威张君马松梅(74)专利代理机构深圳至诚化育知识产权代理事务所(普通合伙)44728代理人刘英(51)Int.Cl.G01N25/00(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种陡直岩面水汽凝结监测方法(57)摘要本发明公开了一种陡直岩面水汽凝结监测方法，包括以下步骤；步骤一、提供一种监测装置；步骤二、将滤液结构插装在监测装置内，且与水汽凝结监测装置通过导线相连；步骤三、将固定结构先预安装在检测装置后侧壁上，调整支撑位置，并借助固定结构将检测装置固定在相应的监测陡直岩面上；步骤四、在监测位置环境满足水汽凝结条件时，通过监测装置进行设定监测时间、时常；步骤五、通过监测装置得出凝结数据，并可与终端设备进行远程控制以及传输数据；本发明涉及水汽凝结监测技术领域，通过体积较小的监测装置与滤液结构和固定结构的配合，可便于携带、安装，而且可以实现针对环境以及时间进行使用，使水汽凝结监测达到较好效果，避免影响外出。CN113109378ACN113109378A权利要求书1/2页1.一种陡直岩面水汽凝结监测方法，其特征在于：包括以下步骤；步骤一、提供一种监测装置；步骤二、将滤液结构插装在监测装置内，且与水汽凝结监测装置通过导线相连；步骤三、将固定结构先预安装在检测装置后侧壁上，调整支撑位置，并借助固定结构将检测装置固定在相应的监测陡直岩面上；步骤四、在监测位置环境满足水汽凝结条件时，通过监测装置进行设定监测时间、时常；步骤五、通过监测装置得出凝结数据，并可与终端设备进行远程控制以及传输数据。2.根据权利要求1所述的一种陡直岩面水汽凝结监测方法，其特征在于：所述步骤四中，在监测环境不满足水汽凝结条件时，可通过监测装置进行制定并监测。3.根据权利要求1所述的一种陡直岩面水汽凝结监测方法，其特征在于：所述监测装置包括：控制结构以及检测结构，所述检测结构固定安置于控制结构内，且与控制结构电性相连。4.根据权利要求2所述的一种陡直岩面水汽凝结监测方法，其特征在于：所述控制结构包括：监测箱、蓄电池、隔板、触控屏、主控模块、无线模块、数据模块、定时模块以及风扇；所述监测箱为矩形箱体，且上壁中心部位处开设有投放口，所述监测箱左侧壁开设有第一转接口以及充电口，且后侧壁中心线上开设有两个螺纹孔，所述蓄电池固定安置于监测箱内下壁，且贴合于后侧壁上，并与充电口导线相连，所述隔板两端分别固定焊接于监测箱内左右两侧壁上，且位于蓄电池上方，所述隔板两端均开设有第一进风口，且上壁开设有第二转接口，所述触控屏固定嵌装于监测箱前壁内，所述主控模块固定安置于监测箱下壁，且位于前端中心部位处，所述无线模块固定安置于监测箱内右侧壁，且位于蓄电池前侧，所述数据模块固定安置于无线模块下方，所述定时模块固定安置于隔板下壁，所述风扇固定嵌装于监测箱内下壁，且分别位于主控模块左右两侧相互对称。5.根据权利要求2所述的一种陡直岩面水汽凝结监测方法，其特征在于：所述检测结构包括：重力检测器、弹簧、顶冒以及承载板；所述重力检测器固定安置于隔板上壁，且位于中心部位处并位于投放口下方，所述弹簧一端固定安置于重力检测器上壁中心部位处，所述顶冒固定套装于弹簧另一端上，所述承载板固定安置于顶冒上。6.根据权利要求1一种陡直岩面水汽凝结监测方法，其特征在于：所述滤液结构包括：滤液箱、滤水板、滤水网、海绵块以及半导体制冷片；所述滤液箱为无上壁箱体结构，且左右两侧壁靠近中心部位处均开设有结构相同的第二进风口，并左侧壁开设有第三转接口，所述滤液箱活动插装于监测箱上壁投放口内，且坐落于承载板上，并滤液箱内左右两侧壁均开设有一对相同的限位槽，所述滤水板活动嵌装于滤液箱内，且滤水板左右两端均开设有凸块，用于嵌装在相对应的限位槽进行限位安装，所述滤水网固定嵌装于滤液箱内，且位于滤水板上，所述海绵块活动插装于滤液箱内，且位于滤水网上方，所述半导体制冷片分别固定嵌装于滤液箱后侧壁内，且位于中心线上下两侧相互对称，并上方半导体制冷片的制冷面朝向内部，下方半导体制冷制片的制热面朝向内部，所述其中一个半导体制冷片用于对滤液箱内进口制冷，另一个半导体制冷片用于内部制热，促使形成温差实现液化。2CN113109378A权利要求书2/2页7.根据权利要求1所述的一种陡直岩面水汽凝结监测方法，其特征在于：所述导线一端活动插装于隔板上方第二转接口内，
