基于调度应急预案的电网自愈决策支持系统.pdf

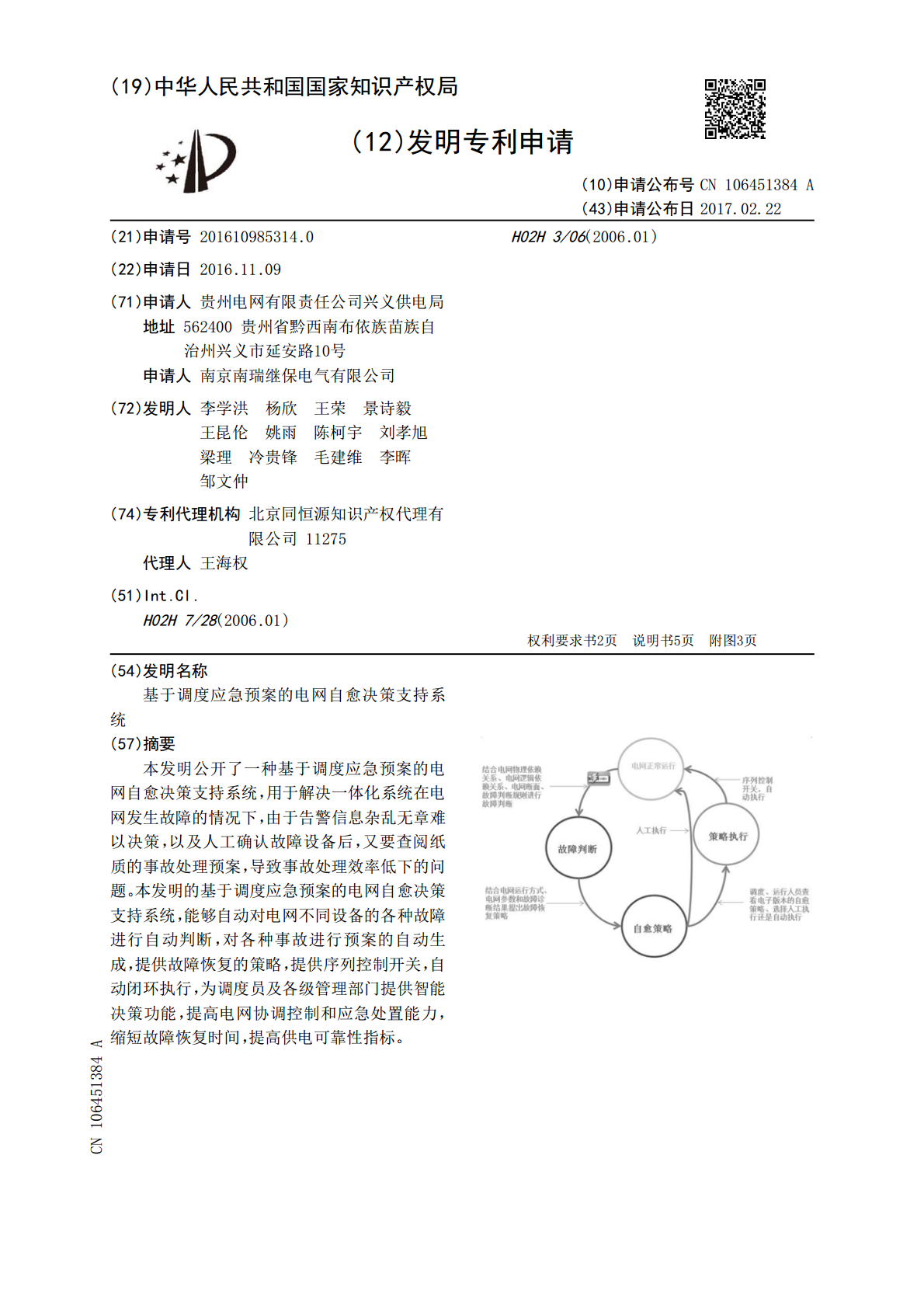

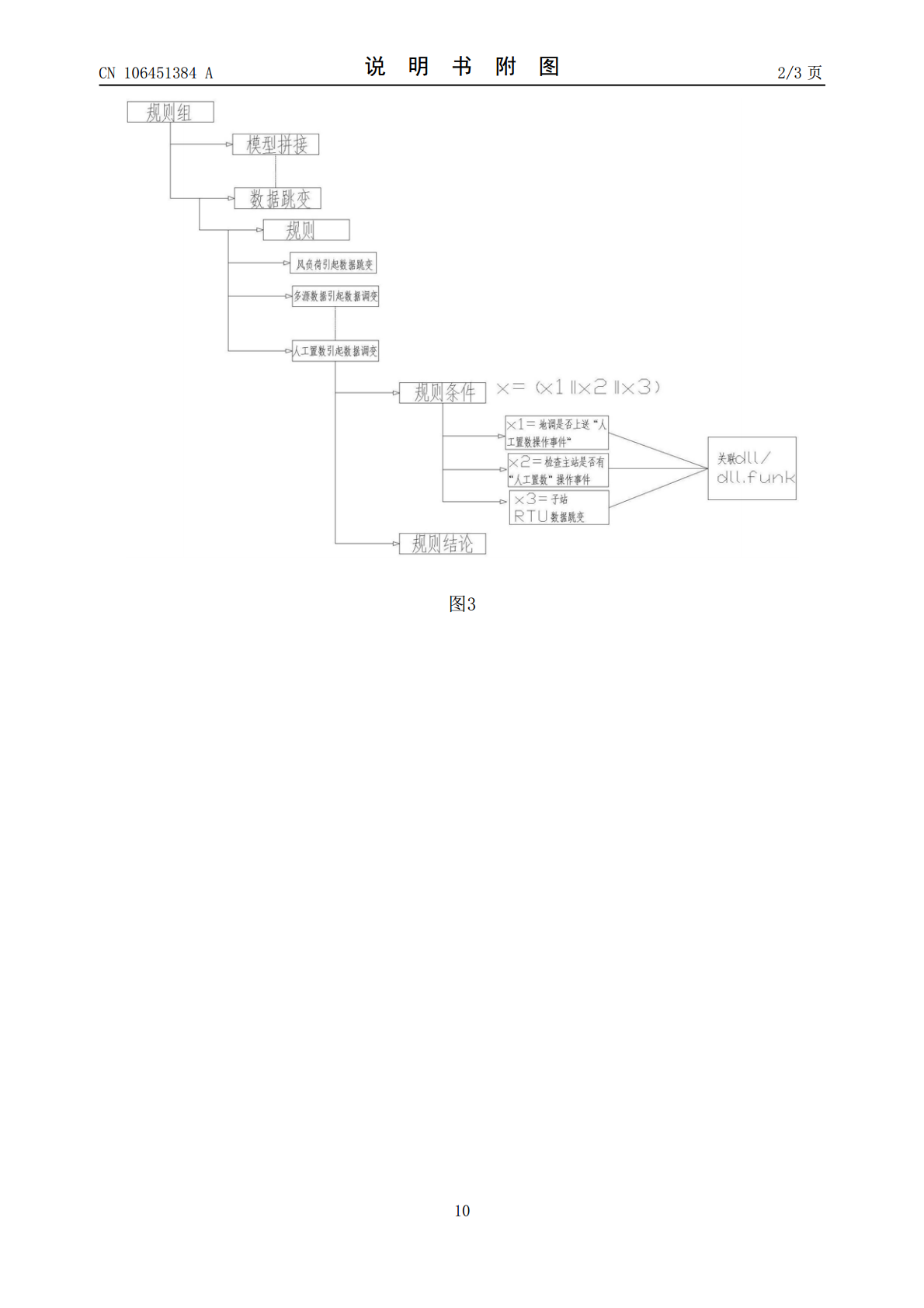

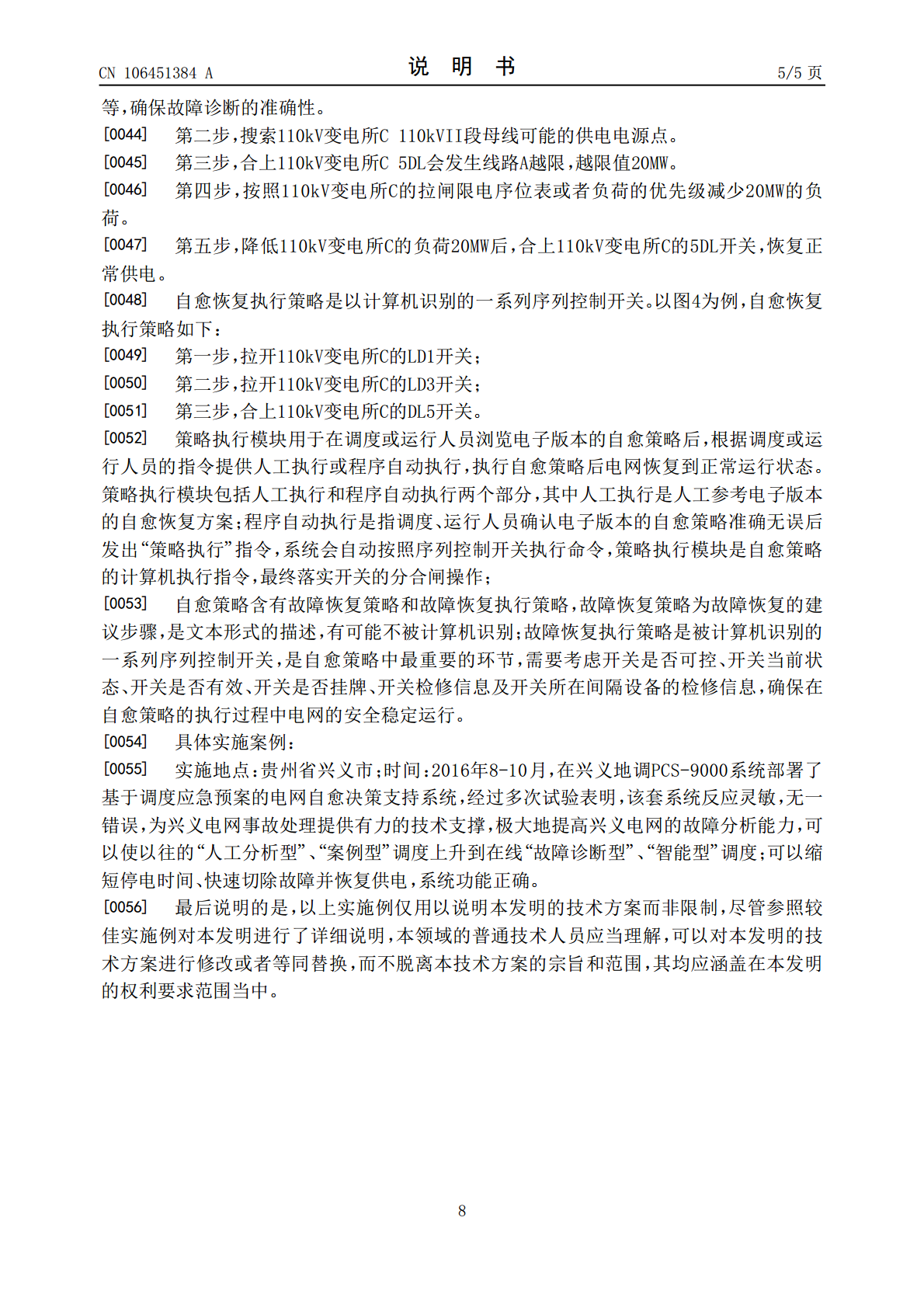

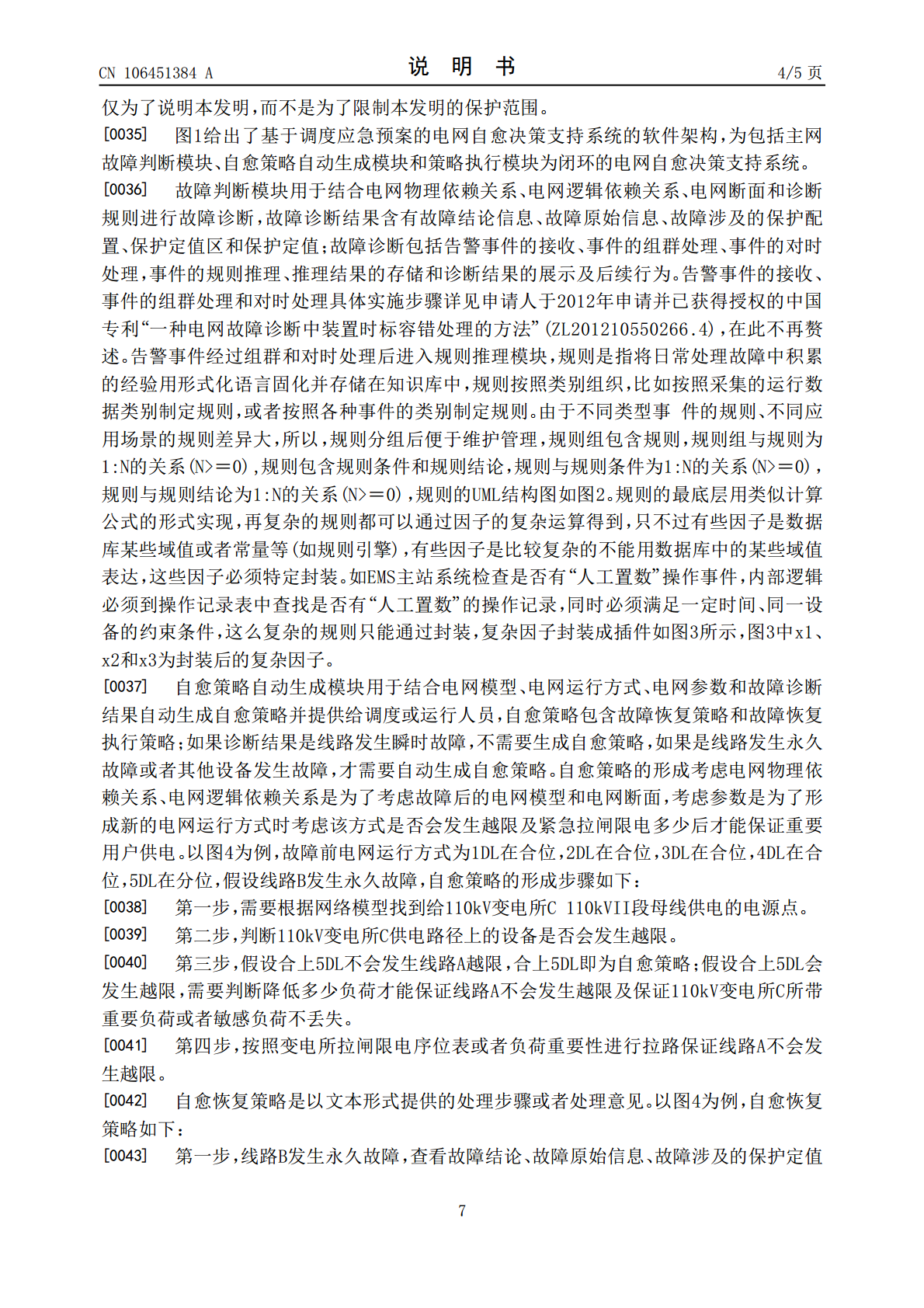

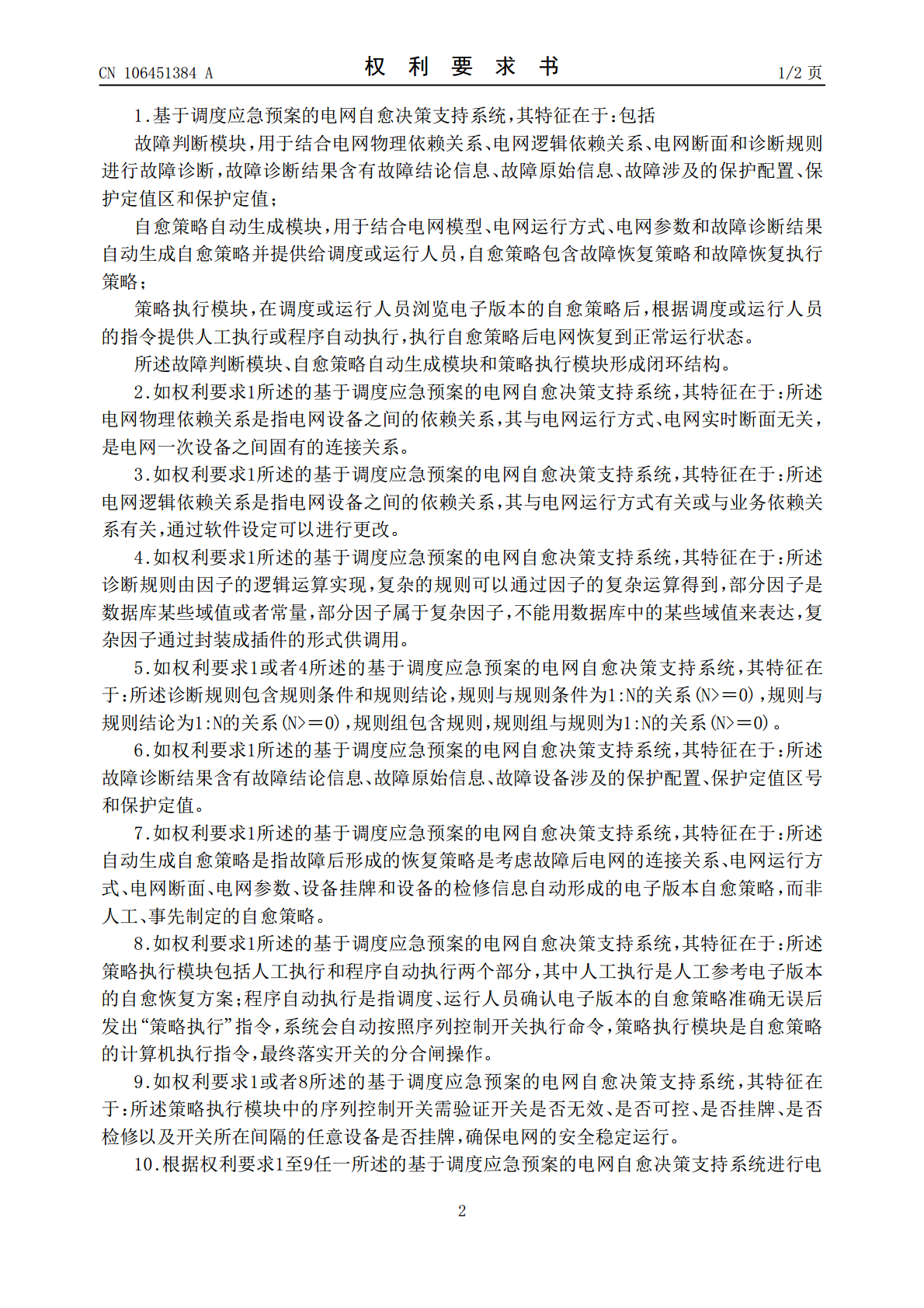

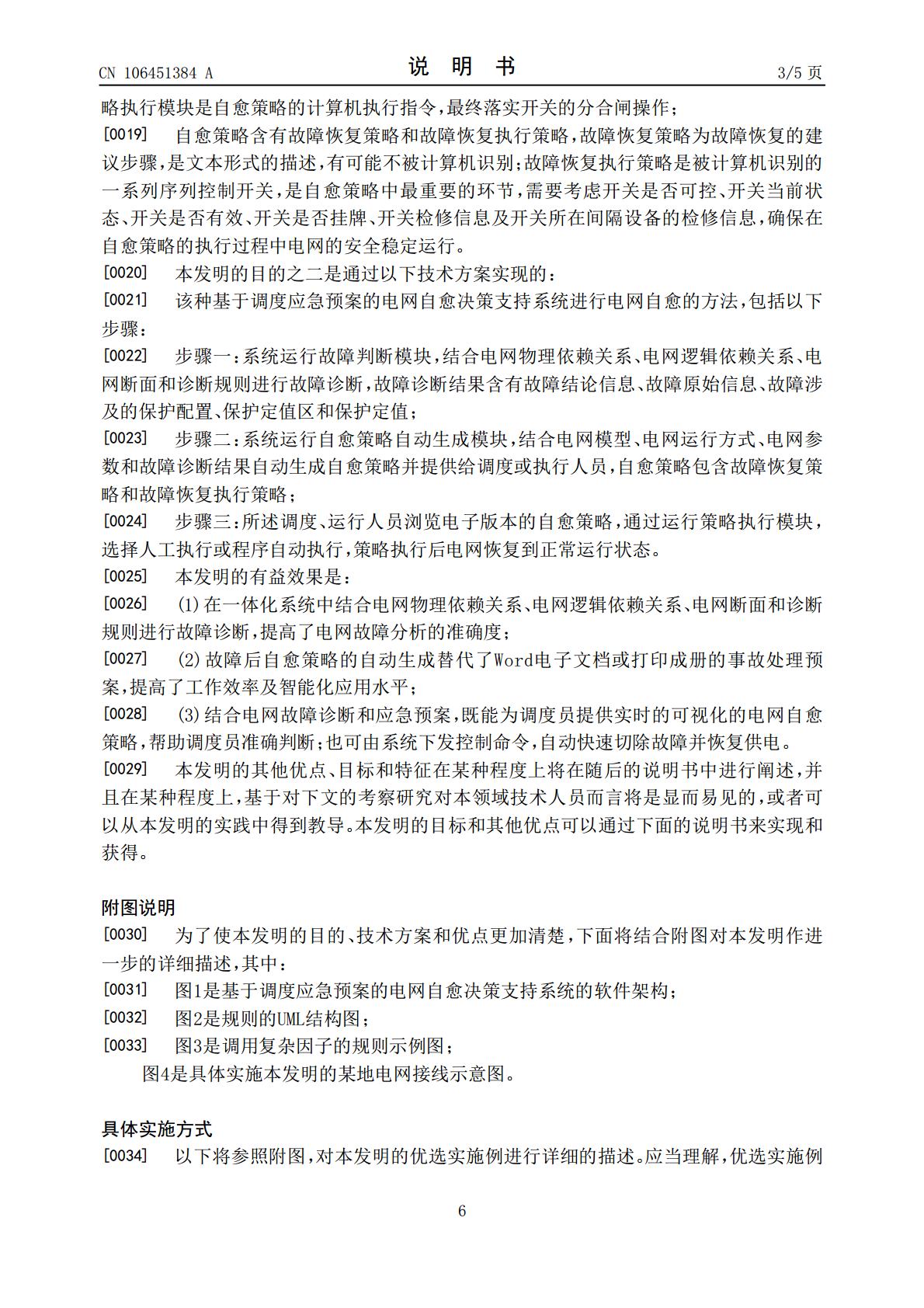

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106451384A(43)申请公布日2017.02.22(21)申请号201610985314.0H02H3/06(2006.01)(22)申请日2016.11.09(71)申请人贵州电网有限责任公司兴义供电局地址562400贵州省黔西南布依族苗族自治州兴义市延安路10号申请人南京南瑞继保电气有限公司(72)发明人李学洪杨欣王荣景诗毅王昆伦姚雨陈柯宇刘孝旭梁理冷贵锋毛建维李晖邹文仲(74)专利代理机构北京同恒源知识产权代理有限公司11275代理人王海权(51)Int.Cl.H02H7/28(2006.01)权利要求书2页说明书5页附图3页(54)发明名称基于调度应急预案的电网自愈决策支持系统(57)摘要本发明公开了一种基于调度应急预案的电网自愈决策支持系统，用于解决一体化系统在电网发生故障的情况下，由于告警信息杂乱无章难以决策，以及人工确认故障设备后，又要查阅纸质的事故处理预案，导致事故处理效率低下的问题。本发明的基于调度应急预案的电网自愈决策支持系统，能够自动对电网不同设备的各种故障进行自动判断，对各种事故进行预案的自动生成，提供故障恢复的策略，提供序列控制开关，自动闭环执行，为调度员及各级管理部门提供智能决策功能，提高电网协调控制和应急处置能力，缩短故障恢复时间，提高供电可靠性指标。CN106451384ACN106451384A权利要求书1/2页1.基于调度应急预案的电网自愈决策支持系统，其特征在于：包括故障判断模块，用于结合电网物理依赖关系、电网逻辑依赖关系、电网断面和诊断规则进行故障诊断，故障诊断结果含有故障结论信息、故障原始信息、故障涉及的保护配置、保护定值区和保护定值；自愈策略自动生成模块，用于结合电网模型、电网运行方式、电网参数和故障诊断结果自动生成自愈策略并提供给调度或运行人员，自愈策略包含故障恢复策略和故障恢复执行策略；策略执行模块，在调度或运行人员浏览电子版本的自愈策略后，根据调度或运行人员的指令提供人工执行或程序自动执行，执行自愈策略后电网恢复到正常运行状态。所述故障判断模块、自愈策略自动生成模块和策略执行模块形成闭环结构。2.如权利要求1所述的基于调度应急预案的电网自愈决策支持系统，其特征在于：所述电网物理依赖关系是指电网设备之间的依赖关系，其与电网运行方式、电网实时断面无关，是电网一次设备之间固有的连接关系。3.如权利要求1所述的基于调度应急预案的电网自愈决策支持系统，其特征在于：所述电网逻辑依赖关系是指电网设备之间的依赖关系，其与电网运行方式有关或与业务依赖关系有关，通过软件设定可以进行更改。4.如权利要求1所述的基于调度应急预案的电网自愈决策支持系统，其特征在于：所述诊断规则由因子的逻辑运算实现，复杂的规则可以通过因子的复杂运算得到，部分因子是数据库某些域值或者常量，部分因子属于复杂因子，不能用数据库中的某些域值来表达，复杂因子通过封装成插件的形式供调用。5.如权利要求1或者4所述的基于调度应急预案的电网自愈决策支持系统，其特征在于：所述诊断规则包含规则条件和规则结论，规则与规则条件为1:N的关系(N>＝0)，规则与规则结论为1:N的关系(N>＝0)，规则组包含规则，规则组与规则为1:N的关系(N>＝0)。6.如权利要求1所述的基于调度应急预案的电网自愈决策支持系统，其特征在于：所述故障诊断结果含有故障结论信息、故障原始信息、故障设备涉及的保护配置、保护定值区号和保护定值。7.如权利要求1所述的基于调度应急预案的电网自愈决策支持系统，其特征在于：所述自动生成自愈策略是指故障后形成的恢复策略是考虑故障后电网的连接关系、电网运行方式、电网断面、电网参数、设备挂牌和设备的检修信息自动形成的电子版本自愈策略，而非人工、事先制定的自愈策略。8.如权利要求1所述的基于调度应急预案的电网自愈决策支持系统，其特征在于：所述策略执行模块包括人工执行和程序自动执行两个部分，其中人工执行是人工参考电子版本的自愈恢复方案；程序自动执行是指调度、运行人员确认电子版本的自愈策略准确无误后发出“策略执行”指令，系统会自动按照序列控制开关执行命令，策略执行模块是自愈策略的计算机执行指令，最终落实开关的分合闸操作。9.如权利要求1或者8所述的基于调度应急预案的电网自愈决策支持系统，其特征在于：所述策略执行模块中的序列控制开关需验证开关是否无效、是否可控、是否挂牌、是否检修以及开关所在间隔的任意设备是否挂牌，确保电网的安全稳定运行。10.根据权利要求1至9任一所述的基于调度应急预案的电网自愈决策支持系统进行电2CN106451384A权利要求书2/2页网自愈的方法，其特征在于：包括以下步骤：步骤一：系统运行故障判断模块，结合电网物理依赖关系、电网逻辑依
