一种电梯启停稳定装置及其控制方法.pdf

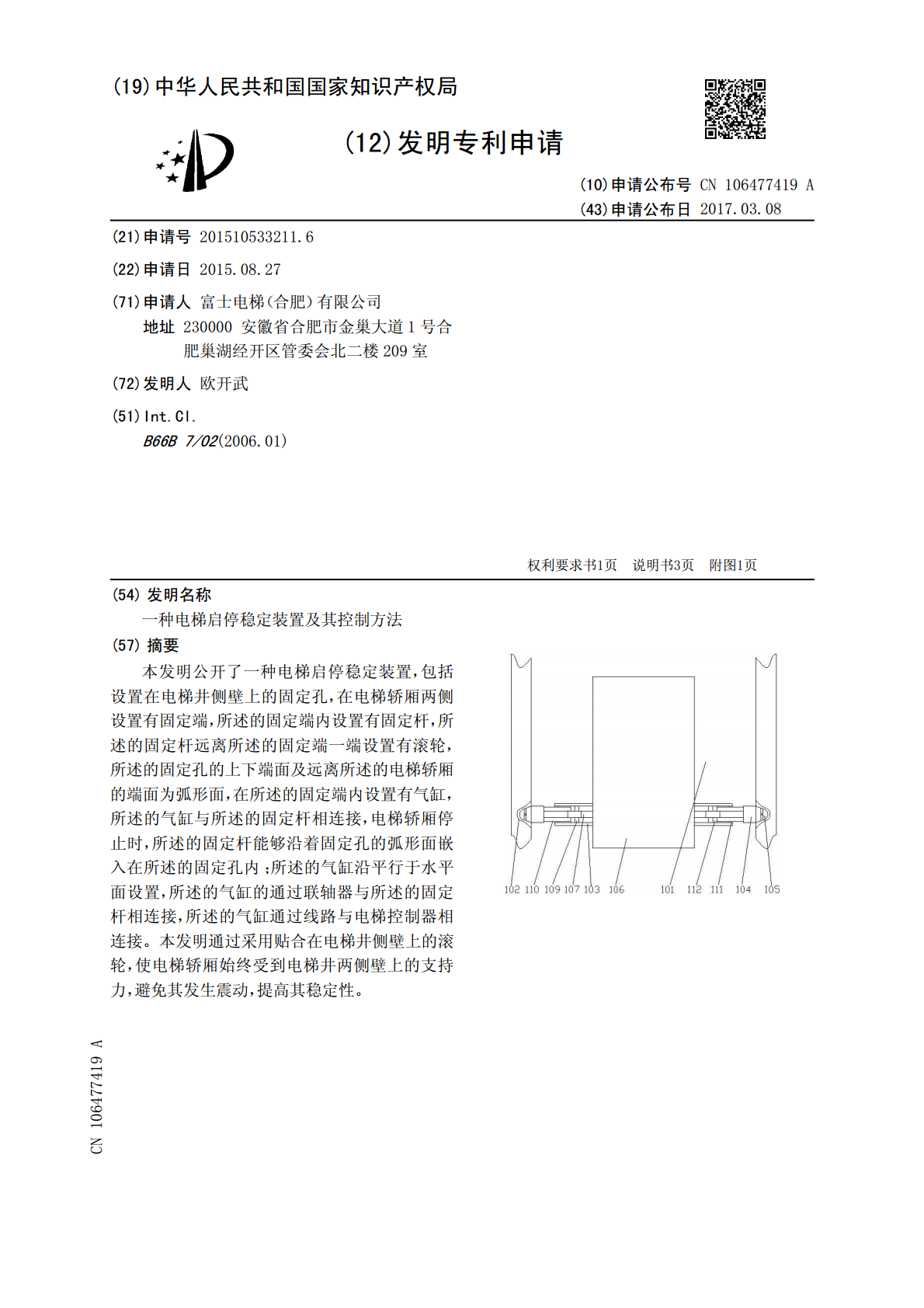

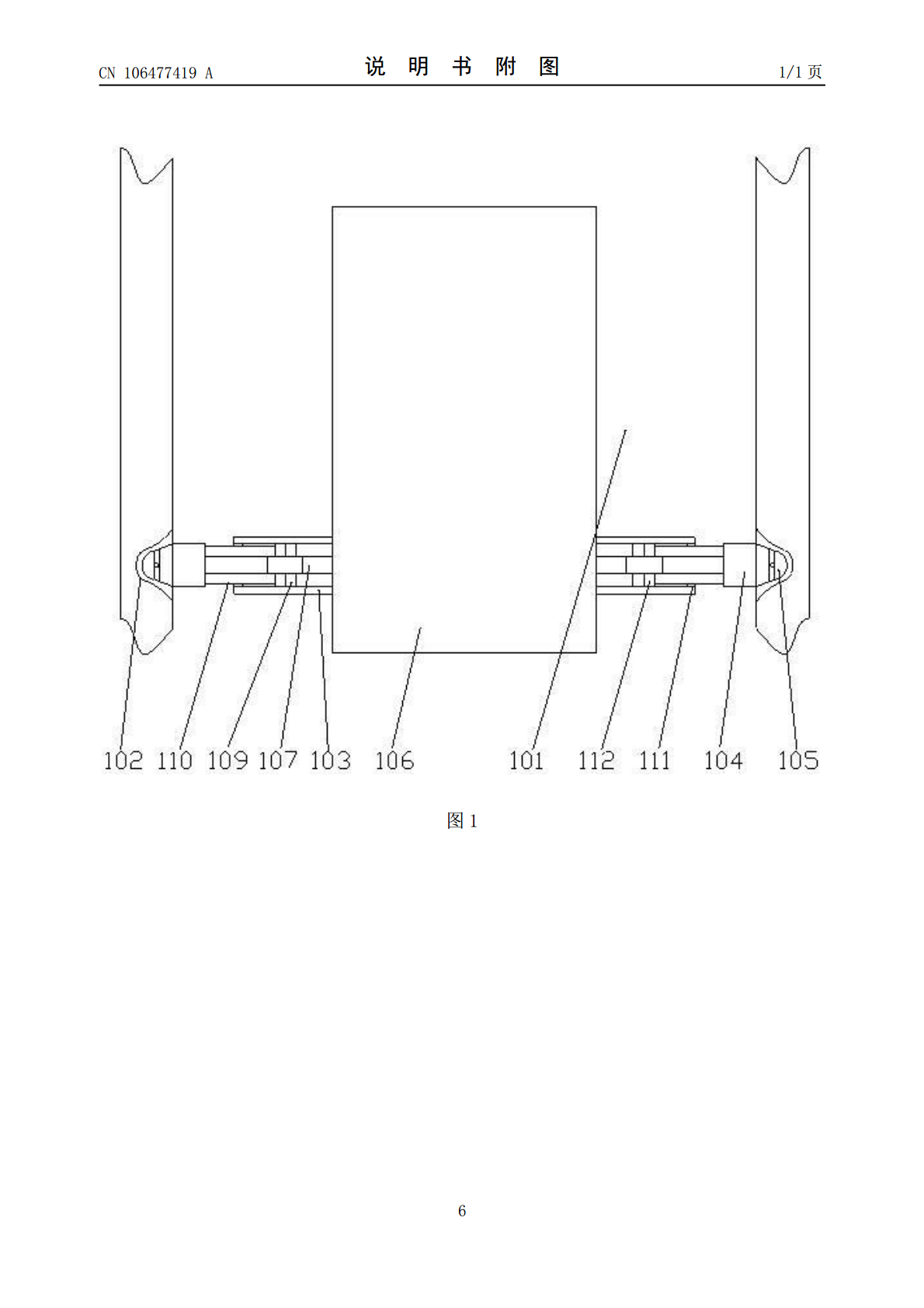

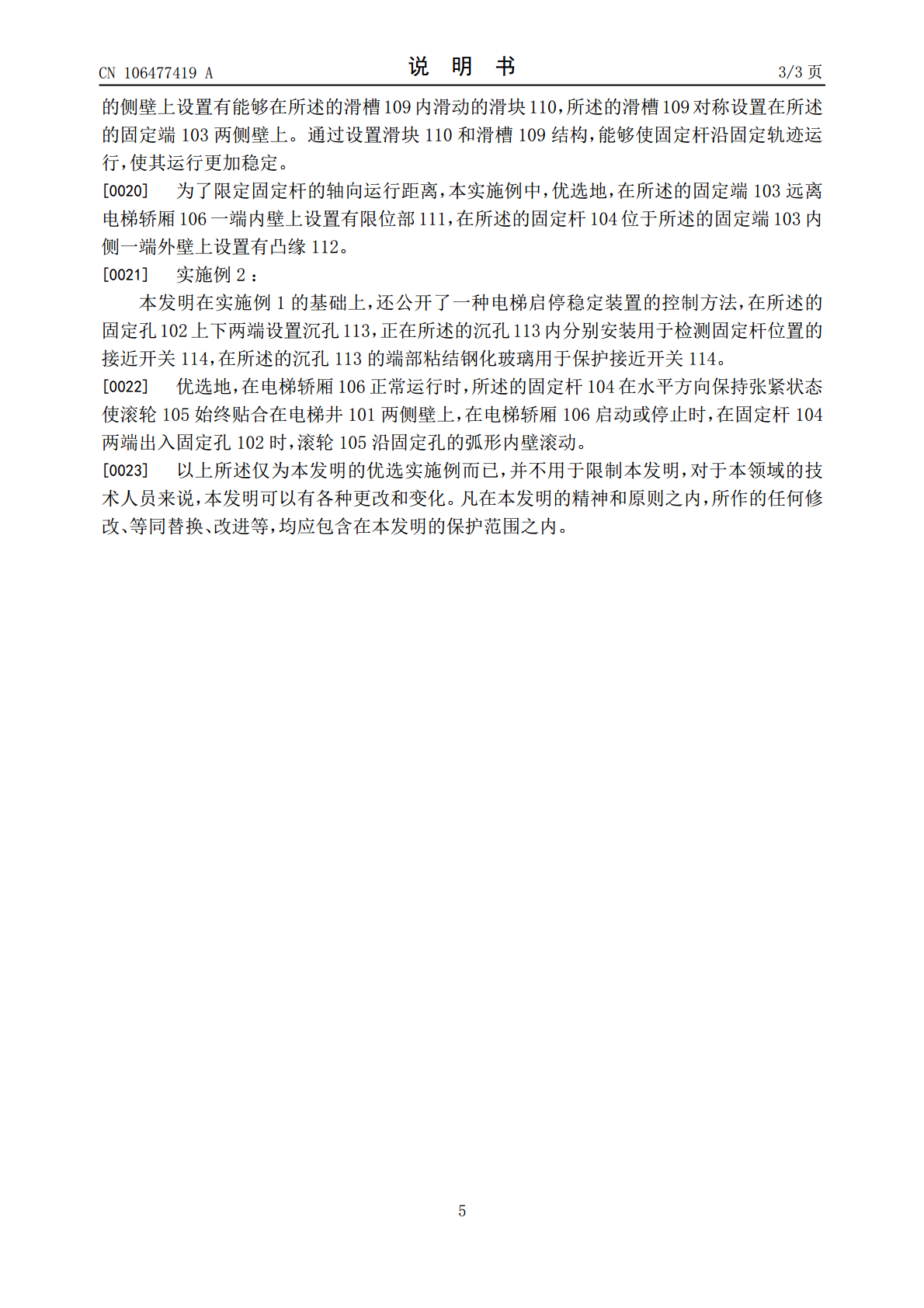

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106477419A(43)申请公布日2017.03.08(21)申请号201510533211.6(22)申请日2015.08.27(71)申请人富士电梯（合肥）有限公司地址230000安徽省合肥市金巢大道1号合肥巢湖经开区管委会北二楼209室(72)发明人欧开武(51)Int.Cl.B66B7/02(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种电梯启停稳定装置及其控制方法(57)摘要本发明公开了一种电梯启停稳定装置，包括设置在电梯井侧壁上的固定孔，在电梯轿厢两侧设置有固定端，所述的固定端内设置有固定杆，所述的固定杆远离所述的固定端一端设置有滚轮，所述的固定孔的上下端面及远离所述的电梯轿厢的端面为弧形面，在所述的固定端内设置有气缸，所述的气缸与所述的固定杆相连接，电梯轿厢停止时，所述的固定杆能够沿着固定孔的弧形面嵌入在所述的固定孔内；所述的气缸沿平行于水平面设置，所述的气缸的通过联轴器与所述的固定杆相连接，所述的气缸通过线路与电梯控制器相连接。本发明通过采用贴合在电梯井侧壁上的滚轮，使电梯轿厢始终受到电梯井两侧壁上的支持力，避免其发生震动，提高其稳定性。CN106477419ACN106477419A权利要求书1/1页1.一种电梯启停稳定装置，其特征在于：包括设置在电梯井（101）侧壁上的固定孔（102），在电梯轿厢（106）两侧设置有固定端（103），所述的固定端（103）内设置有固定杆（104），所述的固定杆（104）远离所述的固定端（103）一端设置有滚轮（105），所述的固定孔（102）的上下端面及远离所述的电梯轿厢（106）的端面为弧形面，在所述的固定端（103）内设置有气缸（107），所述的气缸（107）与所述的固定杆（104）相连接，电梯轿厢（106）停止时，所述的固定杆（104）能够沿着固定孔（102）的弧形面嵌入在所述的固定孔（102）内；所述的气缸（107）沿平行于水平面设置，所述的气缸（107）的通过联轴器与所述的固定杆（104）相连接，所述的气缸（107）通过线路与电梯控制器相连接。2.根据权利要求1所述的电梯启停稳定装置，其特征在于：在所述的固定杆（104）两端设置有凹槽，在所述的凹槽内设置有转轴，所述的滚轮（105）通过套装在转轴（108）的上的轴承转动连接在所述的转轴上。3.根据权利要求2所述的电梯启停稳定装置，其特征在于：在所述的固定端（103）内壁上设置有滑槽（109），在所述的固定杆（104）的侧壁上设置有能够在所述的滑槽（109）内滑动的滑块（110），所述的滑槽（109）对称设置在所述的固定端（103）两侧壁上。4.根据权利要求3所述的电梯启停稳定装置，其特征在于：在所述的固定端（103）远离电梯轿厢（106）一端内壁上设置有限位部（111），在所述的固定杆（104）位于所述的固定端（103）内侧一端外壁上设置有凸缘（112）。5.根据权利要求4所述的一种电梯启停稳定装置的控制方法，其特征在于：在所述的固定孔（102）上下两端设置沉孔（113），正在所述的沉孔（113）内分别安装用于检测固定杆位置的接近开关（114），在所述的沉孔（113）的端部粘结钢化玻璃用于保护接近开关（114）。6.根据权利要求5所述的一种电梯启停稳定装置的控制方法，其特征在于：在电梯轿厢（106）正常运行时，所述的固定杆（104）在水平方向保持张紧状态使滚轮（105）始终贴合在电梯井（101）两侧壁上，在电梯轿厢（106）启动或停止时，在固定杆（104）两端出入固定孔（102）时，滚轮（105）沿固定孔的弧形内壁滚动。2CN106477419A说明书1/3页一种电梯启停稳定装置及其控制方法技术领域[0001]本发明涉及一种电梯启停稳定装置及其控制方法。背景技术[0002]电梯在启停时，由于电梯轿厢突然受力，通过钢丝绳传导的主机震动等，均能导致电梯轿厢发生震动，使其运行缺乏稳定性。现有部分稳定结构采用气缸，使电梯轿厢在垂直方向上运行时能够受到缓冲的力，不容易发生震动，由于在高层建筑的电梯中，电梯井高度较高，采用气缸调整存在难度，效果不明显，而在电梯轿厢内重力分布不均匀时，会使得电梯受力不均发生震动，采用气缸的方式不能及时调节其受力。发明内容[0003]本发明的目的在于提供一种电梯启停稳定装置及其控制方法，能改善现有技术存在的问题，通过采用贴合在电梯井侧壁上的滚轮，使电梯轿厢始终受到电梯井两侧壁上的支持力，避免其发生震动，提高其稳定性。[0004]本发明通过以下技术方案实现：一种电梯启停稳定装置，包括设置在电梯井侧壁上的固定孔，在电梯轿厢两侧设置有固定端，所述的固定端内设置有固定杆，所述的固定杆远离所述的固定端一端
