一种基坑钢管横撑防坠落及预警装置.pdf

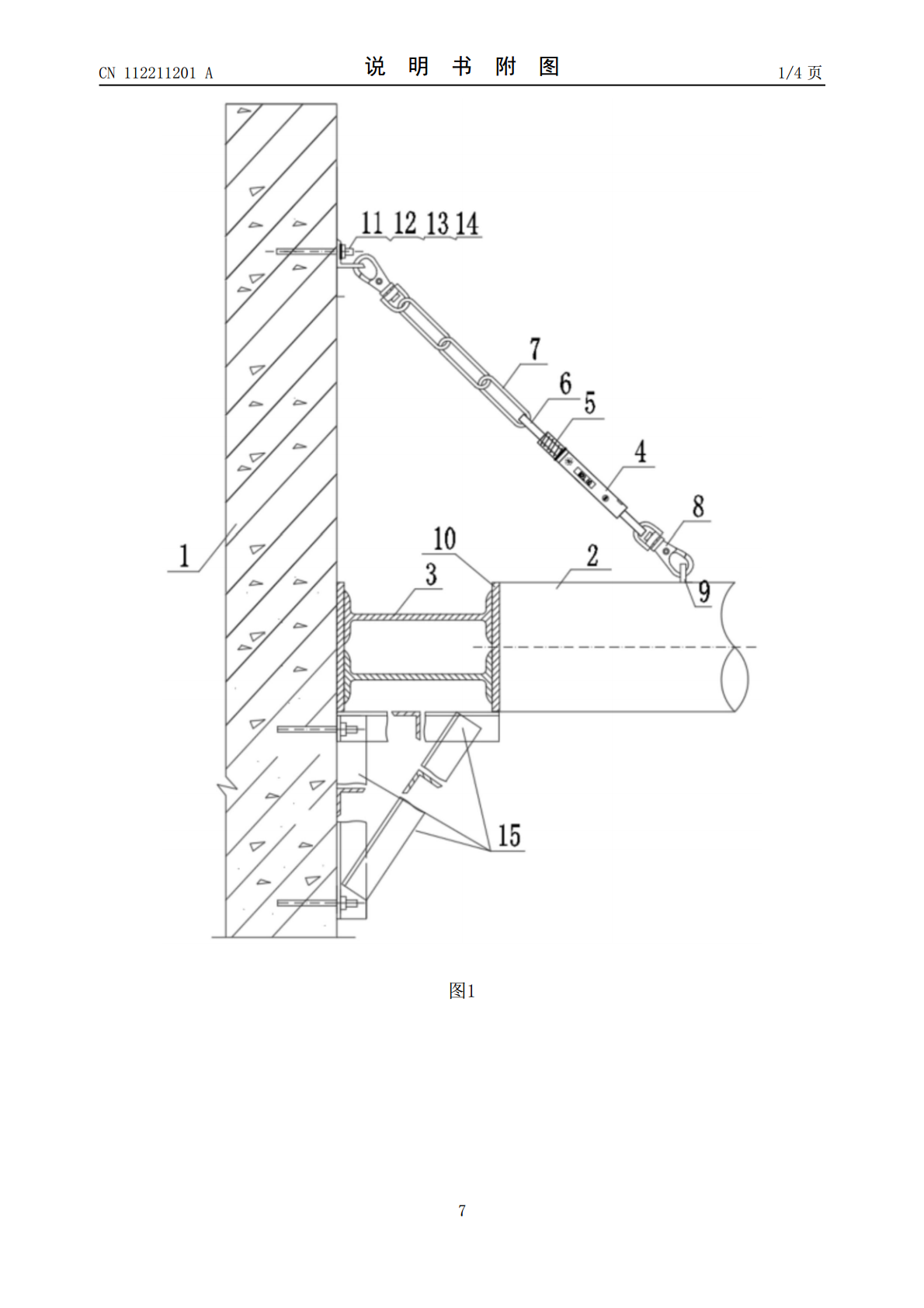

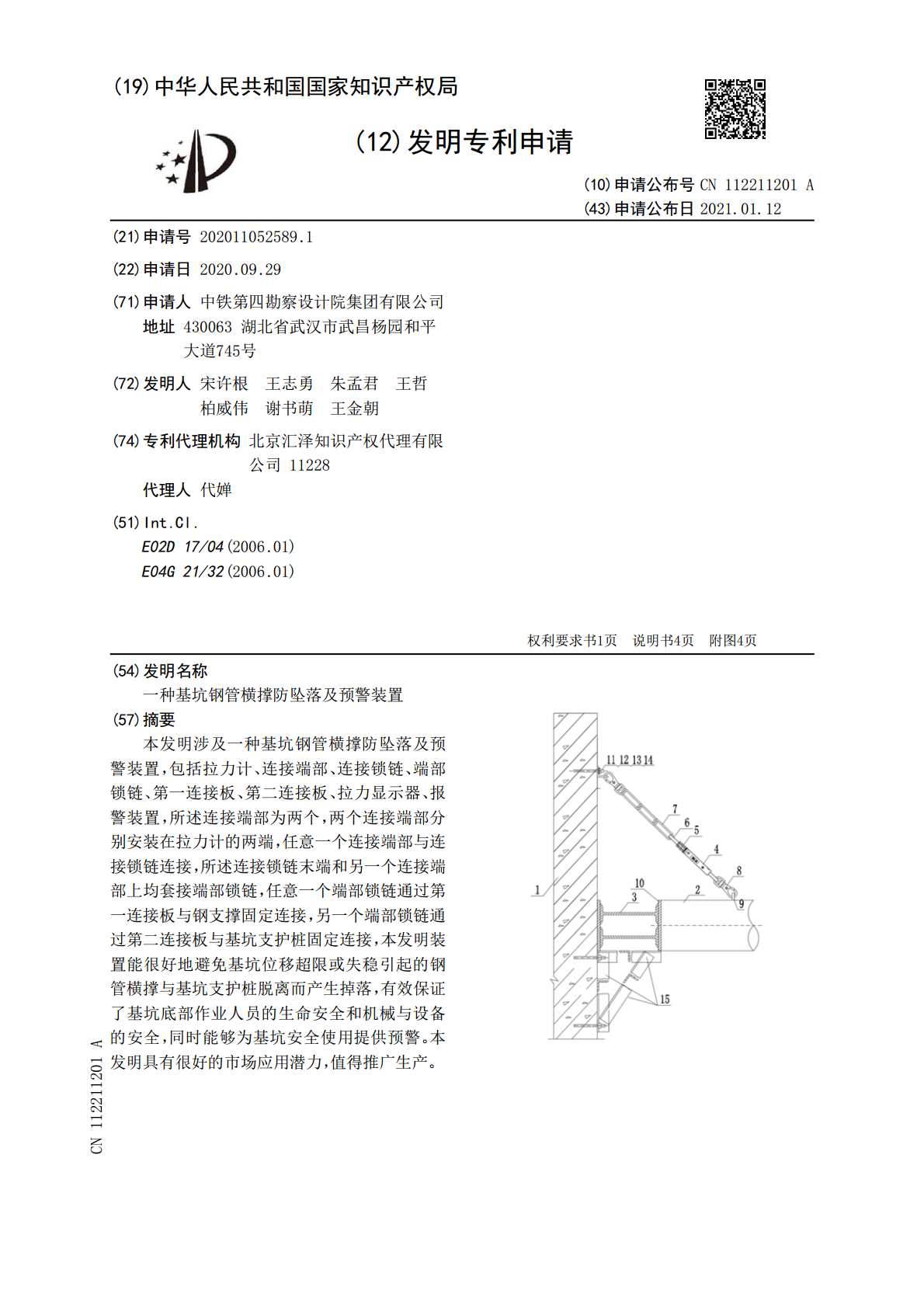

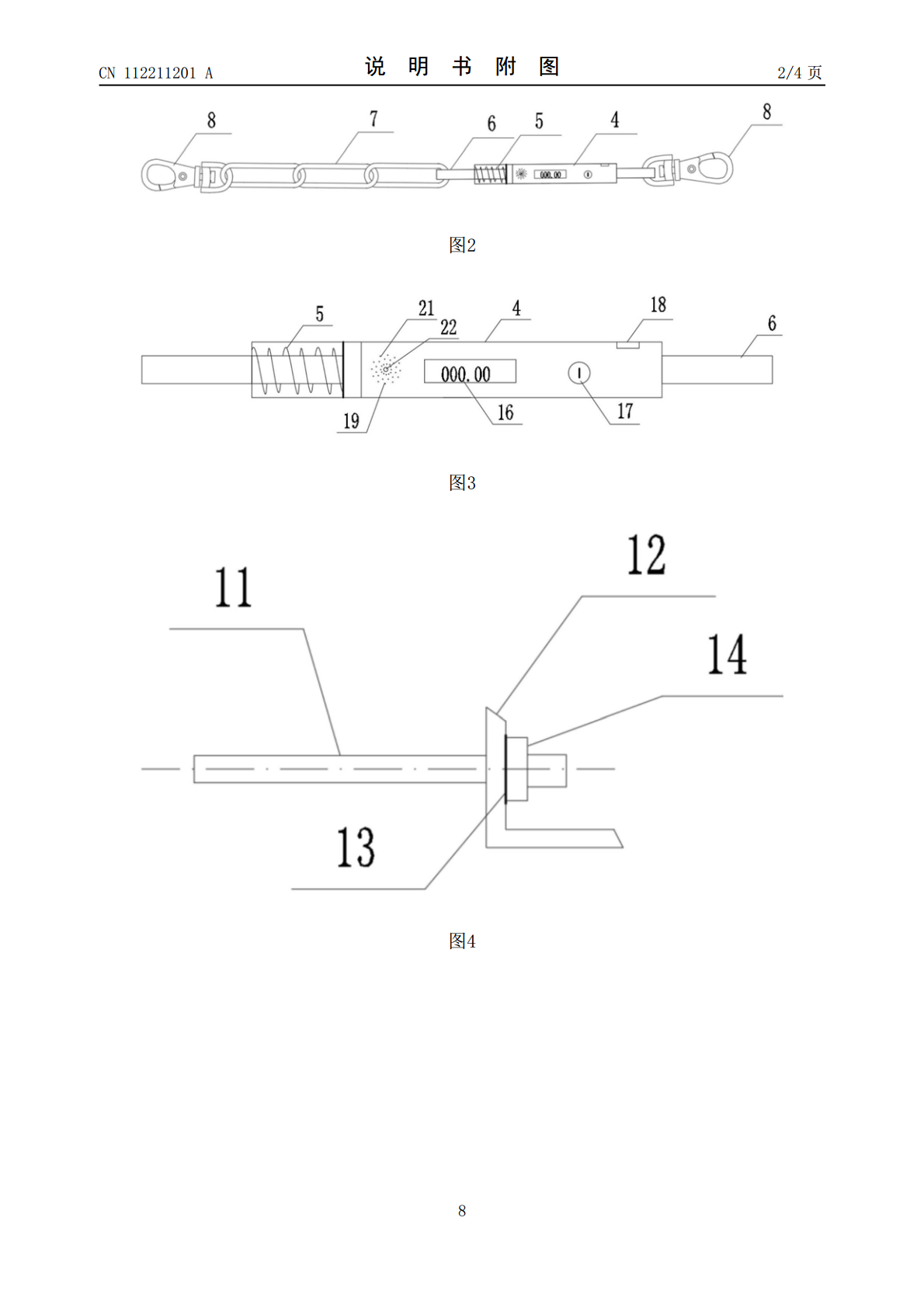

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112211201A(43)申请公布日2021.01.12(21)申请号202011052589.1(22)申请日2020.09.29(71)申请人中铁第四勘察设计院集团有限公司地址430063湖北省武汉市武昌杨园和平大道745号(72)发明人宋许根王志勇朱孟君王哲柏威伟谢书萌王金朝(74)专利代理机构北京汇泽知识产权代理有限公司11228代理人代婵(51)Int.Cl.E02D17/04(2006.01)E04G21/32(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种基坑钢管横撑防坠落及预警装置(57)摘要本发明涉及一种基坑钢管横撑防坠落及预警装置，包括拉力计、连接端部、连接锁链、端部锁链、第一连接板、第二连接板、拉力显示器、报警装置，所述连接端部为两个，两个连接端部分别安装在拉力计的两端，任意一个连接端部与连接锁链连接，所述连接锁链末端和另一个连接端部上均套接端部锁链，任意一个端部锁链通过第一连接板与钢支撑固定连接，另一个端部锁链通过第二连接板与基坑支护桩固定连接，本发明装置能很好地避免基坑位移超限或失稳引起的钢管横撑与基坑支护桩脱离而产生掉落，有效保证了基坑底部作业人员的生命安全和机械与设备的安全，同时能够为基坑安全使用提供预警。本发明具有很好的市场应用潜力，值得推广生产。CN112211201ACN112211201A权利要求书1/1页1.一种基坑钢管横撑防坠落及预警装置，其特征在于，包括拉力计(4)、连接端部(6)、连接锁链(7)、端部锁链(8)、第一连接板(9)、第二连接板(12)、拉力显示器(16)、报警装置(19)，所述连接端部(6)为两个，两个连接端部(6)分别安装在拉力计(4)的两端，任意一个连接端部(6)与连接锁链(7)连接，所述连接锁链(7)末端和另一个连接端部(6)上均套接端部锁链(8)，任意一个端部锁链(8)通过第一连接板(9)与钢支撑(2)固定连接，另一个端部锁链(8)通过第二连接板(12)与基坑支护桩(1)固定连接。2.根据权利要求1所述一种基坑钢管横撑防坠落及预警装置，其特征在于，所述拉力计(4)的一端安装有调节弹簧(5)，且调节弹簧(5)套接在远离钢支撑(2)的一个连接端部(6)上。3.根据权利要求1所述一种基坑钢管横撑防坠落及预警装置，其特征在于，所述拉力显示器(16)和报警装置(19)均安装在拉力计(4)的一侧上，拉力计(4)上安装有电源按钮(17)，所述拉力计(4)的顶部设有数据传输接口(18)。4.根据权利要求1所述一种基坑钢管横撑防坠落及预警装置，其特征在于，所述报警装置(19)包括发声报警器(21)和闪光报警灯(22)，发声报警器(21)和闪光报警灯(22)均安装在拉力计(4)的一侧上。5.根据权利要求1所述一种基坑钢管横撑防坠落及预警装置，其特征在于，所述第一连接板(9)和钢支撑(2)通过焊接固定，且焊接采用满焊。6.根据权利要求1所述一种基坑钢管横撑防坠落及预警装置，其特征在于，所述第二连接板(12)通过端头钢板(10)、膨胀螺栓(11)和垫圈(13)固定在基坑支护桩(1)上。7.根据权利要求1所述一种基坑钢管横撑防坠落及预警装置，其特征在于，所述第二连接板(12)的一侧开设有连接孔(20)，膨胀螺栓(11)活动安装在连接孔(20)内，膨胀螺栓(11)上螺纹套接有螺母(14)，且垫圈(13)位于螺母(14)与第二连接板(12)之间。8.根据权利要求1所述一种基坑钢管横撑防坠落及预警装置，其特征在于，所述基坑支护桩(1)和钢支撑(2)通过端头钢板(10)固定连接有同一个工字钢(3)，所述钢支撑(2)的底部和基坑支护桩(1)的一侧固定安装有同一个角钢(15)，且角钢(15)位于工字钢(3)的底部。2CN112211201A说明书1/4页一种基坑钢管横撑防坠落及预警装置技术领域[0001]本发明涉及建筑施工技术领域，特别是涉及一种基坑钢管横撑防坠落及预警装置。背景技术[0002]随着城市地下空间开发建设的不断进行，城市地铁、综合管廊、高层建筑地下室等建设都离不开基坑开挖，在工程中，为保障基坑支护结构的安全，一种常见的方式就是在基坑内设置较多的横撑，钢管横撑是常见的一种支撑方式。然而，由于传统的基坑钢管横撑一般通过围檩直接焊接到基坑支护桩上。当基坑受到各种条件的影响发生失稳破坏时，基坑围护桩与钢管横撑产生拉力，而钢管横撑主要为受压结构，在受拉力条件下基坑内部的横撑极易发生掉落，基坑钢管横撑重量较大，一般可达2～3t，如果突然掉落，将会砸死砸伤基坑底部的作业人员，损坏机械设备，造成巨大的生命财产损失和不良社会影响。发明内容[0003]本发明提供了一种基坑钢管横撑防坠落及预警装置，解决了
