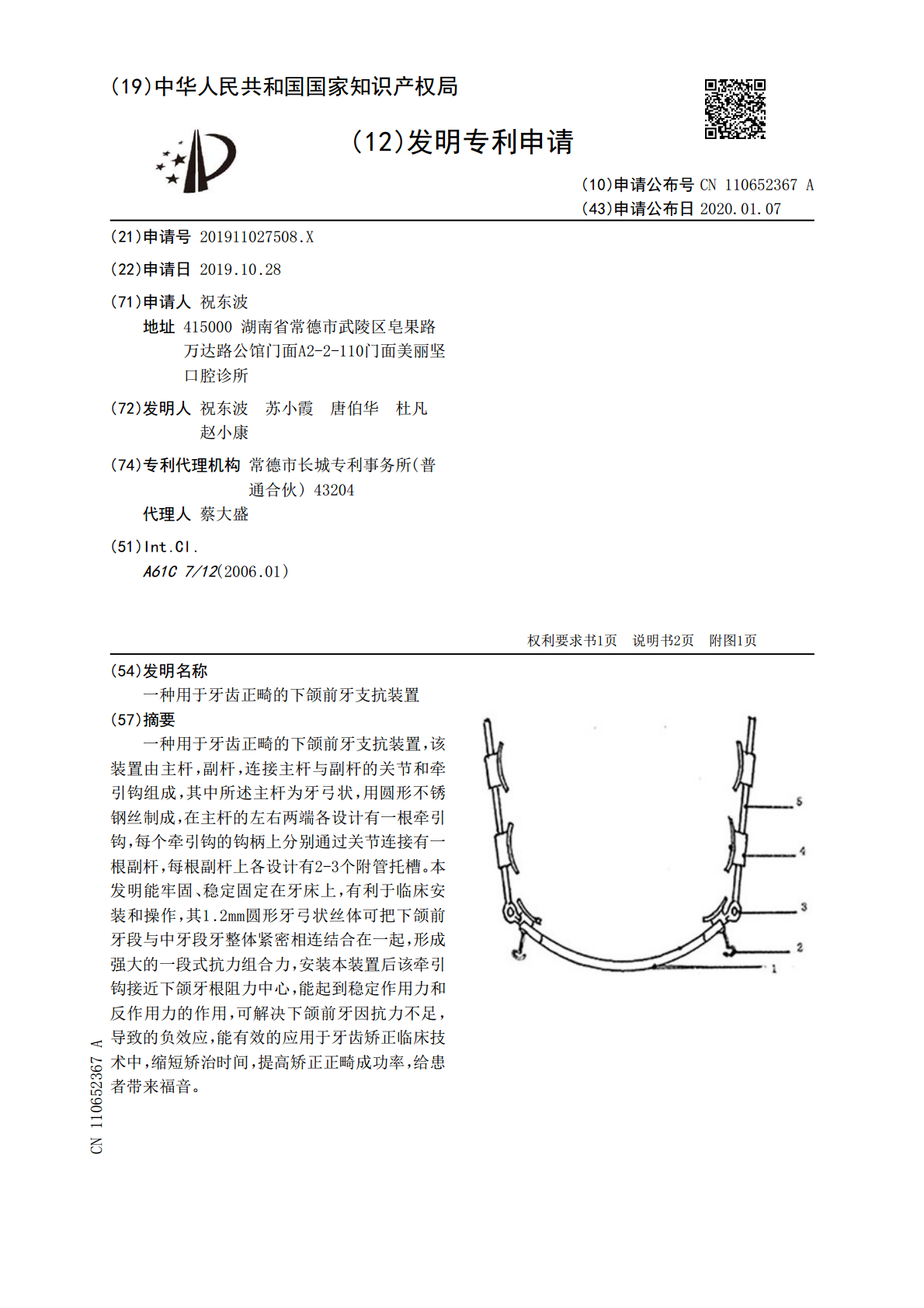

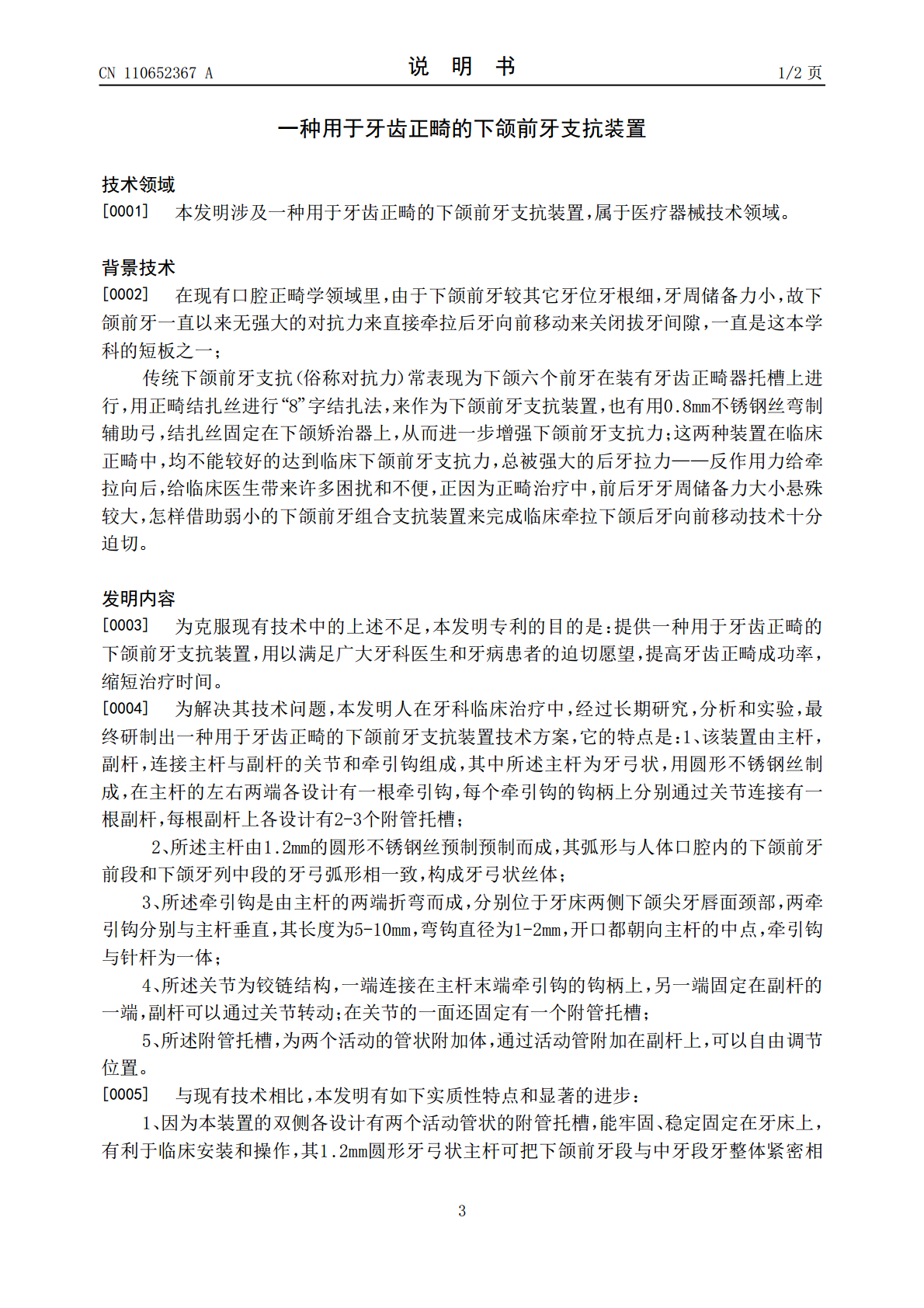

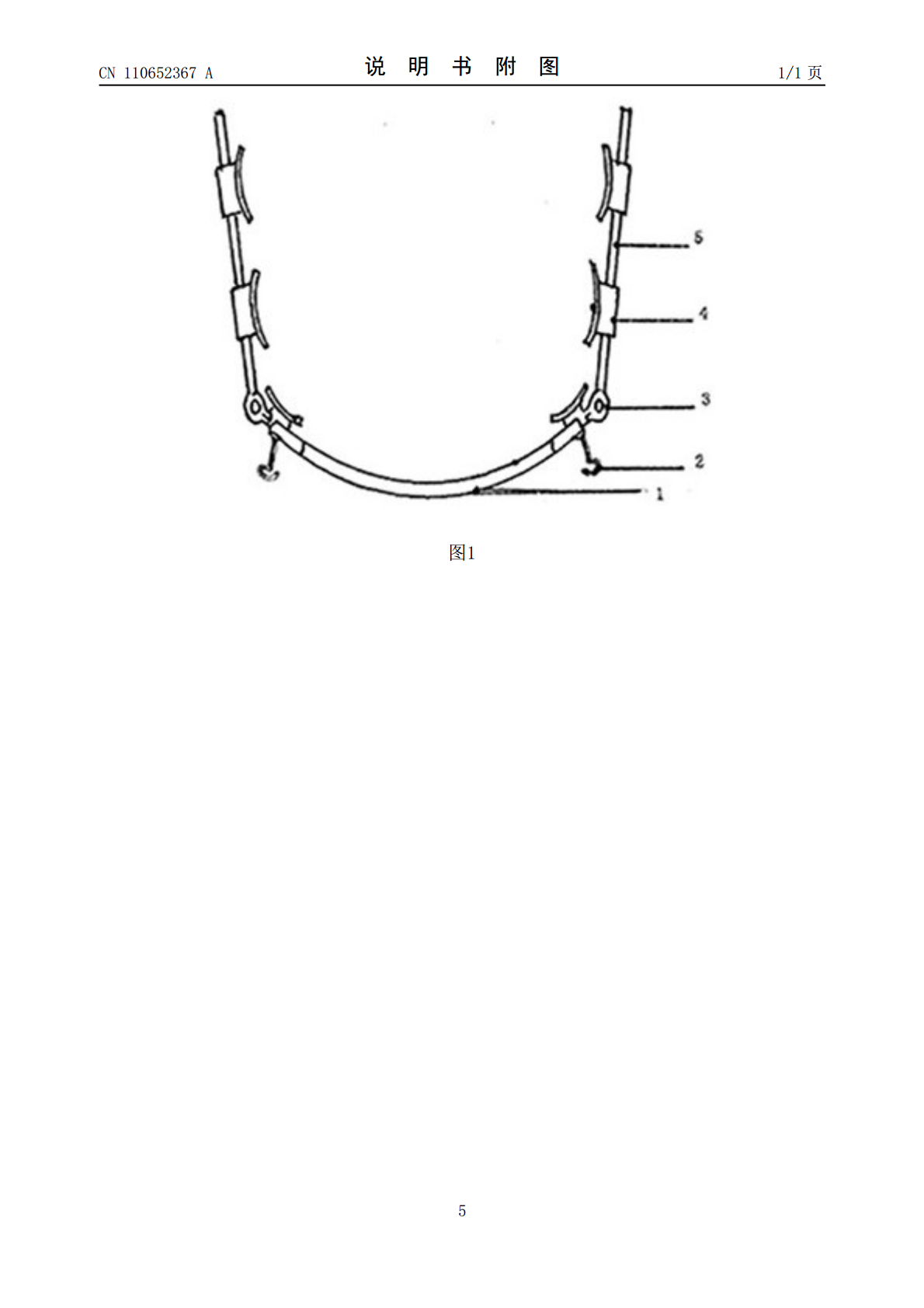

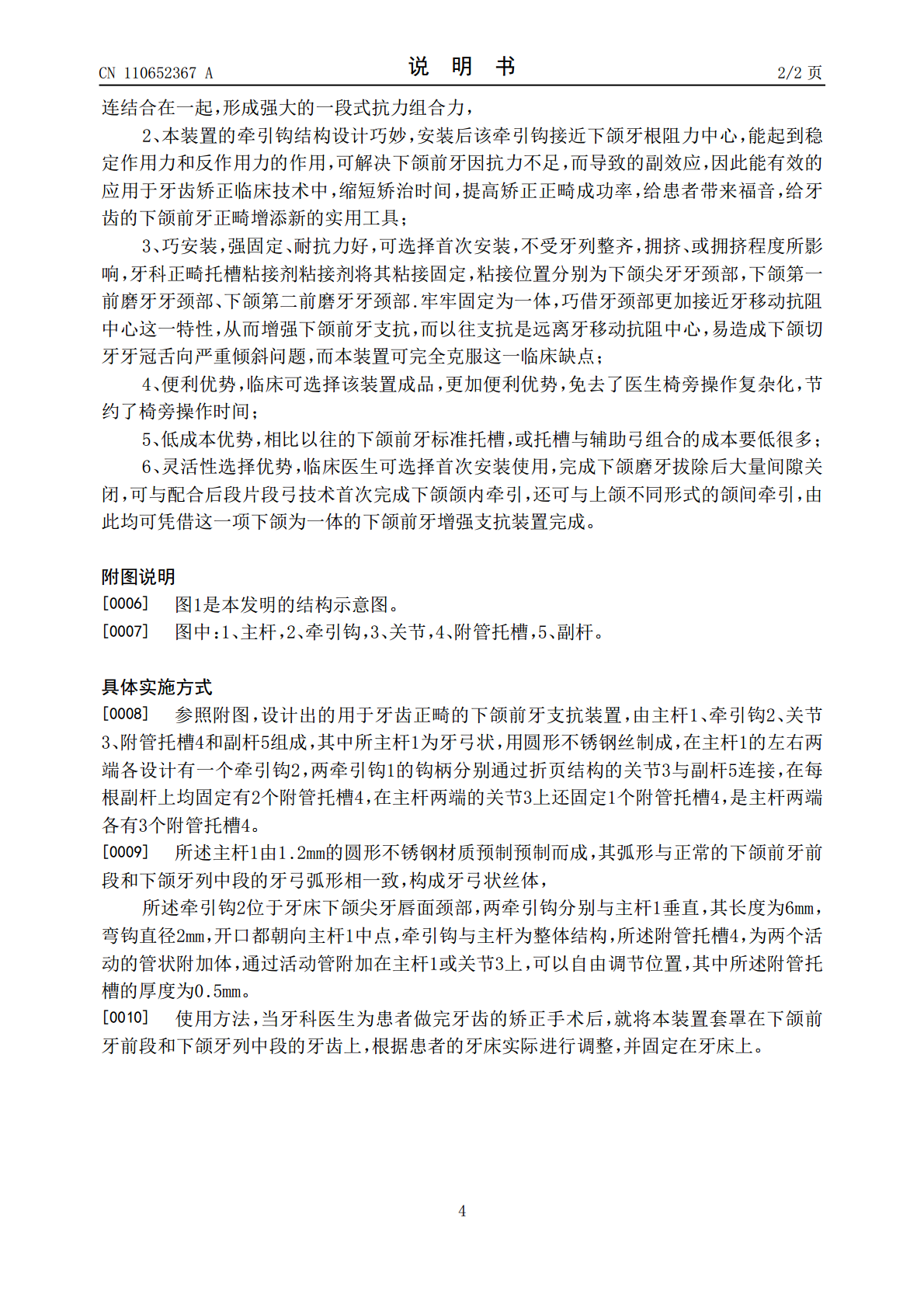

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110652367A(43)申请公布日2020.01.07(21)申请号201911027508.X(22)申请日2019.10.28(71)申请人祝东波地址415000湖南省常德市武陵区皂果路万达路公馆门面A2-2-110门面美丽坚口腔诊所(72)发明人祝东波苏小霞唐伯华杜凡赵小康(74)专利代理机构常德市长城专利事务所(普通合伙)43204代理人蔡大盛(51)Int.Cl.A61C7/12(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种用于牙齿正畸的下颌前牙支抗装置(57)摘要一种用于牙齿正畸的下颌前牙支抗装置，该装置由主杆，副杆，连接主杆与副杆的关节和牵引钩组成，其中所述主杆为牙弓状，用圆形不锈钢丝制成，在主杆的左右两端各设计有一根牵引钩，每个牵引钩的钩柄上分别通过关节连接有一根副杆，每根副杆上各设计有2-3个附管托槽。本发明能牢固、稳定固定在牙床上，有利于临床安装和操作，其1.2mm圆形牙弓状丝体可把下颌前牙段与中牙段牙整体紧密相连结合在一起，形成强大的一段式抗力组合力，安装本装置后该牵引钩接近下颌牙根阻力中心，能起到稳定作用力和反作用力的作用，可解决下颌前牙因抗力不足，导致的负效应，能有效的应用于牙齿矫正临床技术中，缩短矫治时间，提高矫正正畸成功率，给患者带来福音。CN110652367ACN110652367A权利要求书1/1页1.一种用于牙齿正畸的下颌前牙支抗装置，其特征是：该装置由主杆，副杆，连接主杆与副杆的关节和牵引钩组成，其中所述主杆为牙弓状，用圆形不锈钢丝制成，在主杆的左右两端各设计有一根牵引钩，每个牵引钩的钩柄上分别通过关节连接有一根副杆，每根副杆上各设计有2-3个附管托槽。2.根据权利要求1所述用于牙齿正畸的下颌前牙支抗装置，其特征是：所述主杆由1.2mm的圆形不锈钢丝预制预制而成，其弧形与人体口腔内的下颌前牙前段和下颌牙列中段的牙弓弧形相一致，构成牙弓状丝体。3.根据权利要求1所述用于牙齿正畸的下颌前牙支抗装置，其特征是：所述牵引钩是由主杆的两端折弯而成，分别位于牙床两侧下颌尖牙唇面颈部，两牵引钩分别与主杆垂直，其长度为5-10mm，弯钩直径为1-2mm，开口都朝向主杆的中点，牵引钩与针杆为一体。4.根据权利要求1所述用于牙齿正畸的下颌前牙支抗装置，其特征是：所述关节为铰链结构，一端连接在主杆末端牵引钩的钩柄上，另一端固定在副杆的一端，副杆可以通过关节转动；在关节的一面还固定有一个附管托槽。5.根据权利要求1所述用于牙齿正畸的下颌前牙支抗装置，其特征是：所述附管托槽，为两个活动的管状附加体，通过活动管附加在副杆上，可以自由调节位置。2CN110652367A说明书1/2页一种用于牙齿正畸的下颌前牙支抗装置技术领域[0001]本发明涉及一种用于牙齿正畸的下颌前牙支抗装置，属于医疗器械技术领域。背景技术[0002]在现有口腔正畸学领域里，由于下颌前牙较其它牙位牙根细，牙周储备力小，故下颌前牙一直以来无强大的对抗力来直接牵拉后牙向前移动来关闭拔牙间隙，一直是这本学科的短板之一；传统下颌前牙支抗（俗称对抗力）常表现为下颌六个前牙在装有牙齿正畸器托槽上进行，用正畸结扎丝进行“8”字结扎法，来作为下颌前牙支抗装置，也有用0.8mm不锈钢丝弯制辅助弓，结扎丝固定在下颌矫治器上，从而进一步增强下颌前牙支抗力；这两种装置在临床正畸中，均不能较好的达到临床下颌前牙支抗力，总被强大的后牙拉力——反作用力给牵拉向后，给临床医生带来许多困扰和不便，正因为正畸治疗中，前后牙牙周储备力大小悬殊较大，怎样借助弱小的下颌前牙组合支抗装置来完成临床牵拉下颌后牙向前移动技术十分迫切。发明内容[0003]为克服现有技术中的上述不足，本发明专利的目的是：提供一种用于牙齿正畸的下颌前牙支抗装置，用以满足广大牙科医生和牙病患者的迫切愿望，提高牙齿正畸成功率，缩短治疗时间。[0004]为解决其技术问题，本发明人在牙科临床治疗中，经过长期研究，分析和实验，最终研制出一种用于牙齿正畸的下颌前牙支抗装置技术方案，它的特点是：1、该装置由主杆，副杆，连接主杆与副杆的关节和牵引钩组成，其中所述主杆为牙弓状，用圆形不锈钢丝制成，在主杆的左右两端各设计有一根牵引钩，每个牵引钩的钩柄上分别通过关节连接有一根副杆，每根副杆上各设计有2-3个附管托槽；2、所述主杆由1.2mm的圆形不锈钢丝预制预制而成，其弧形与人体口腔内的下颌前牙前段和下颌牙列中段的牙弓弧形相一致，构成牙弓状丝体；3、所述牵引钩是由主杆的两端折弯而成，分别位于牙床两侧下颌尖牙唇面颈部，两牵引钩分别与主杆垂直，其长度为5-10mm，弯钩直径为1-2mm，开口都朝向主杆的中点，牵引钩与针杆为一体；4、所述
