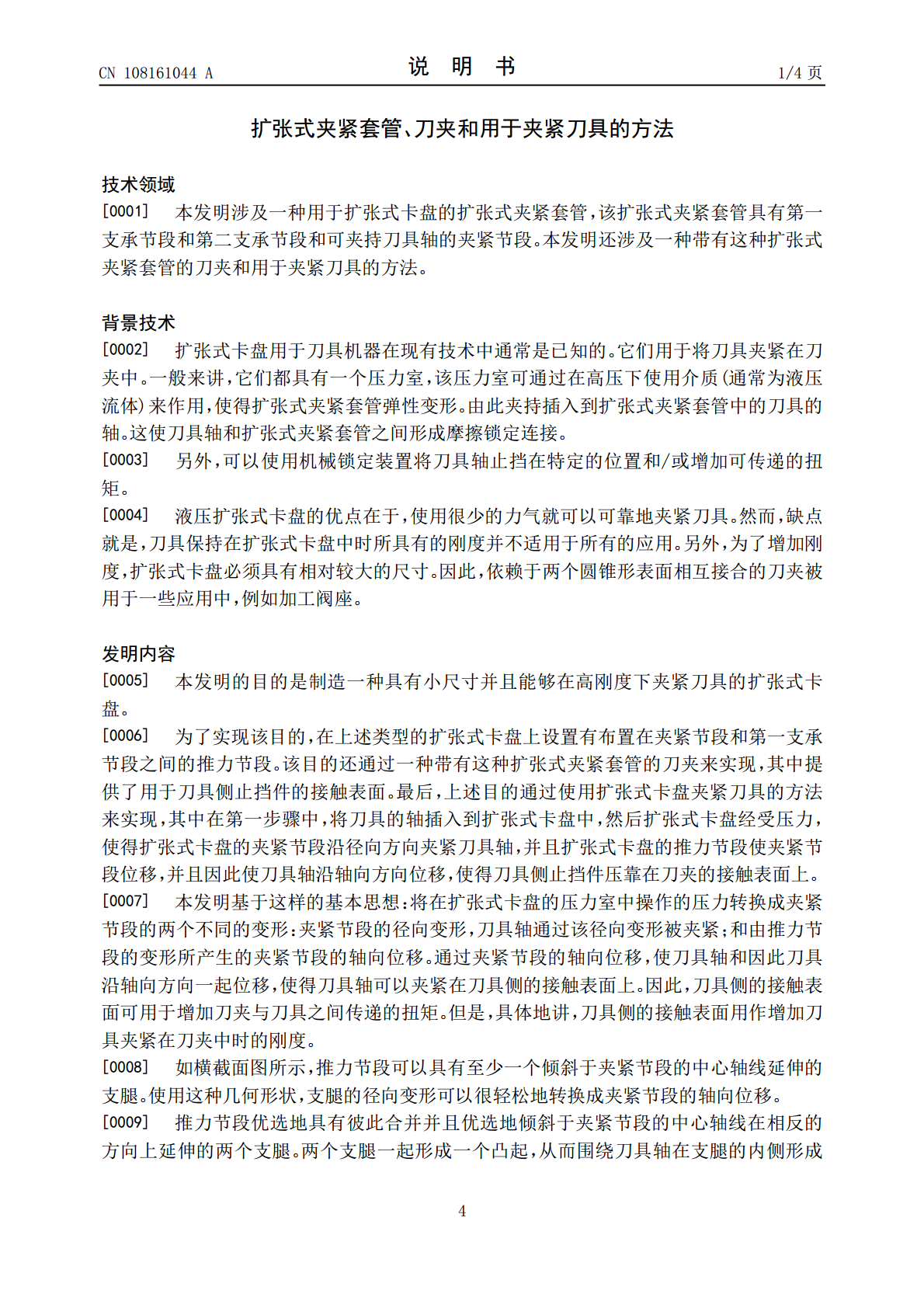

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108161044A(43)申请公布日2018.06.15(21)申请号201711260334.2(22)申请日2017.12.04(30)优先权数据102016123728.02016.12.07DE(71)申请人肯纳金属公司地址美国宾夕法尼亚州(72)发明人G.埃伯特M.哈克S.孔希尔(74)专利代理机构北京市柳沈律师事务所11105代理人卢亚静(51)Int.Cl.B23B31/117(2006.01)权利要求书2页说明书4页附图4页(54)发明名称扩张式夹紧套管、刀夹和用于夹紧刀具的方法(57)摘要本发明公开了扩张式夹紧套管、刀夹和用于夹紧刀具的方法。扩张式夹紧套管具有第一支承节段和第二支承节段、可抓持刀具的夹紧节段以及布置在所述夹紧节段和所述第一支承节段之间的推力节段。本发明还涉及一种具有这种扩张式夹紧套管的刀夹，其中为刀具侧止挡件提供有接触表面。本发明最后涉及一种使用扩张式卡盘夹紧刀具的方法，其中在第一步骤中，将所述刀具的轴插入到所述扩张式卡盘中，然后所述扩张式卡盘经受压力，使得所述扩张式卡盘的所述夹紧节段沿径向方向夹紧所述刀具轴，并且所述扩张式卡盘的所述推力节段使所述刀具轴在轴向方向上位移，使得刀具侧止挡件在轴向最小夹紧力的作用下压靠在刀夹的接触表面上。CN108161044ACN108161044A权利要求书1/2页1.一种用于扩张式卡盘的扩张式夹紧套管(10)，所述扩张式夹紧套管具有第一支承节段和第二支承节段(14,26)以及可夹持刀具轴(3)的夹紧节段(22)，其特征在于布置在所述夹紧节段(22)和所述第一支承节段(14)之间的推力节段(16)。2.根据权利要求1所述的扩张式夹紧套管(10)，其特征在于，所述推力节段(16)在横截面中具有倾斜于所述夹紧节段(22)的所述中心轴线(M)延伸的至少一个支腿(18,20)。3.根据权利要求2所述的扩张式夹紧套管(10)，其特征在于，设有多个倾斜布置的支腿(18,20)。4.根据权利要求2或3所述的扩张式夹紧套管(10)，其特征在于，所述推力节段具有彼此合并并且倾斜于所述夹紧节段(22)的所述中心轴线(M)在相反的方向上延伸的两个支腿(18,20)。5.根据权利要求4所述的扩张式夹紧套管(10)，其特征在于，所述两个支腿(18,20)限定所述扩张式夹紧套管的凸起。6.根据权利要求4或5所述的扩张式夹紧套管(10)，其特征在于，所述两个支腿(18,20)之间的所述内侧设置有退刀凹槽(38)。7.根据前述权利要求中任一项所述的扩张式夹紧套管(10)，其特征在于，所述推力节段(16)邻接所述第一支承节段(14)。8.根据前述权利要求中任一项所述的扩张式夹紧套管(10)，其特征在于，所述退刀凹槽(38)邻接所述推力节段(16)。9.根据前述权利要求中任一项所述的扩张式夹紧套管(10)，其特征在于，所述第二支承节段(26)径向布置在所述夹紧节段(22)的外侧。10.根据权利要求9所述的扩张式夹紧套管(10)，其特征在于，在所述第二支承节段(26)和所述夹紧节段(22)之间布置有沿大致径向方向延伸的环形弹簧节段(24)。11.根据前述权利要求中任一项所述的扩张式夹紧套管(10)，其特征在于，所述第二支承节段(26)具有面向所述第一支承节段(14)的凸缘(30)。12.根据前述权利要求中任一项所述的带有扩张式夹紧套管的扩张式卡盘，其中在所述夹紧节段和所述推力节段的外侧径向布置有密封套管，使得压力室限定在所述扩张式夹紧套管和所述密封套管之间。13.一种刀夹(1)，所述刀夹带有根据权利要求1至10中任一项所述的扩张式夹紧套管(10)，其特征在于，为刀具侧止挡件(5)设置有接触表面(7)。14.根据权利要求13所述的刀夹(1)，其特征在于，所述扩张式夹紧套管(10)保持在刀夹体(2)中，并且所述接触表面(7)被布置在所述刀夹体(2)上。15.根据权利要求14所述的刀夹，其特征在于，所述接触表面(7)是圆锥体。16.根据权利要求13至15中任一项所述的刀夹，其特征在于，所述第一支承节段(14)轴向抵靠所述刀夹体(2)中的推力支承件(15)。17.结合权利要求10根据权利要求13至16中任一项所述的刀夹，其特征在于，所述第二支承节段(26)通过其圆周表面以固定的方式保持在所述刀夹体(2)中。18.一种使用扩张式卡盘夹紧刀具(4)的方法，其中，在第一步骤中，将所述刀具(4)的轴(3)插入到所述扩张式卡盘中，然后所述扩张式卡盘经受压力，使得所述扩张式卡盘的所述夹紧节段(22)沿径向方向夹紧所述刀具轴(3)，并且所述扩张式卡盘的所述推力节段2CN108161044A权利要求书2/2页(16)使所述夹紧节段(22)位移
