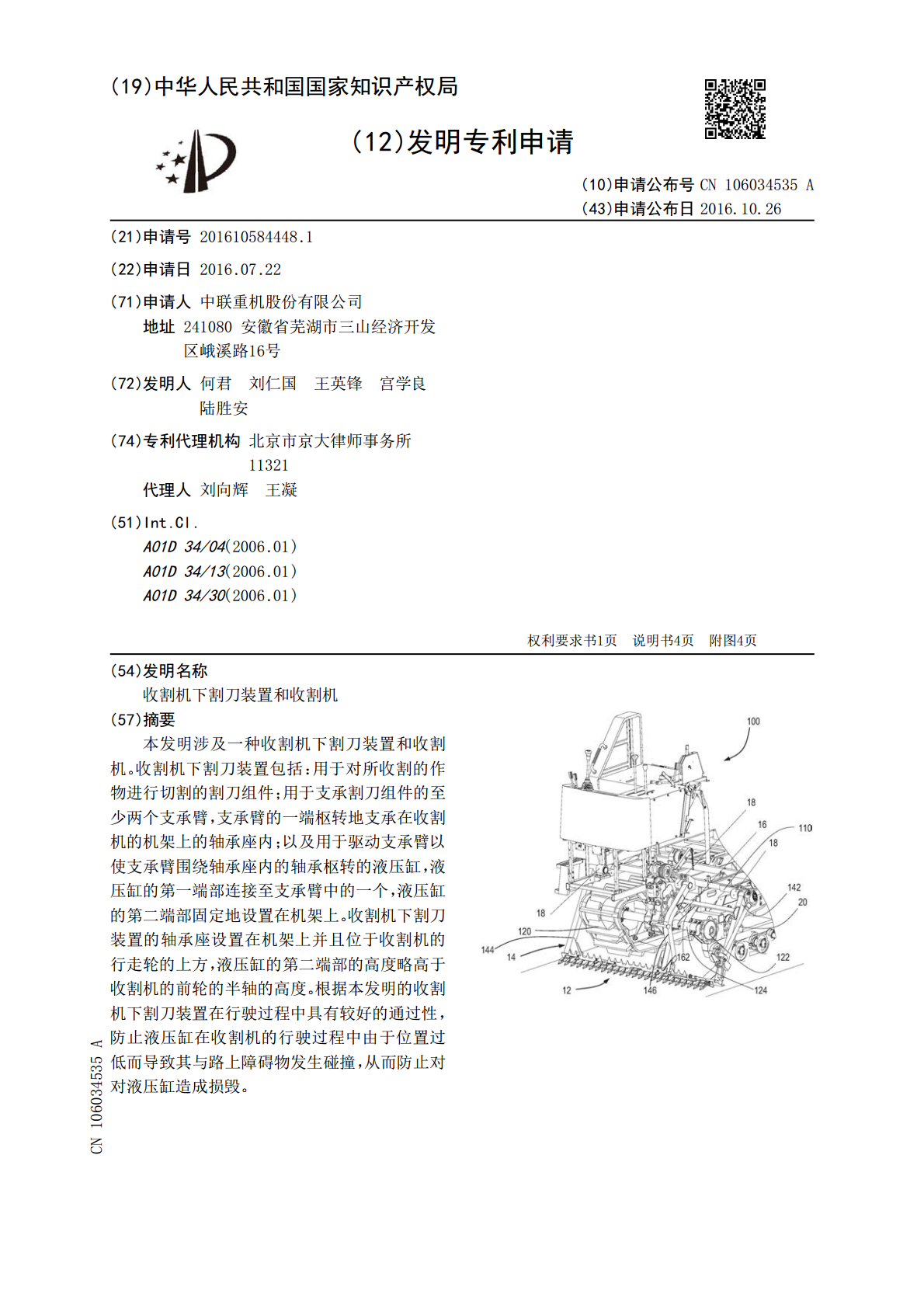

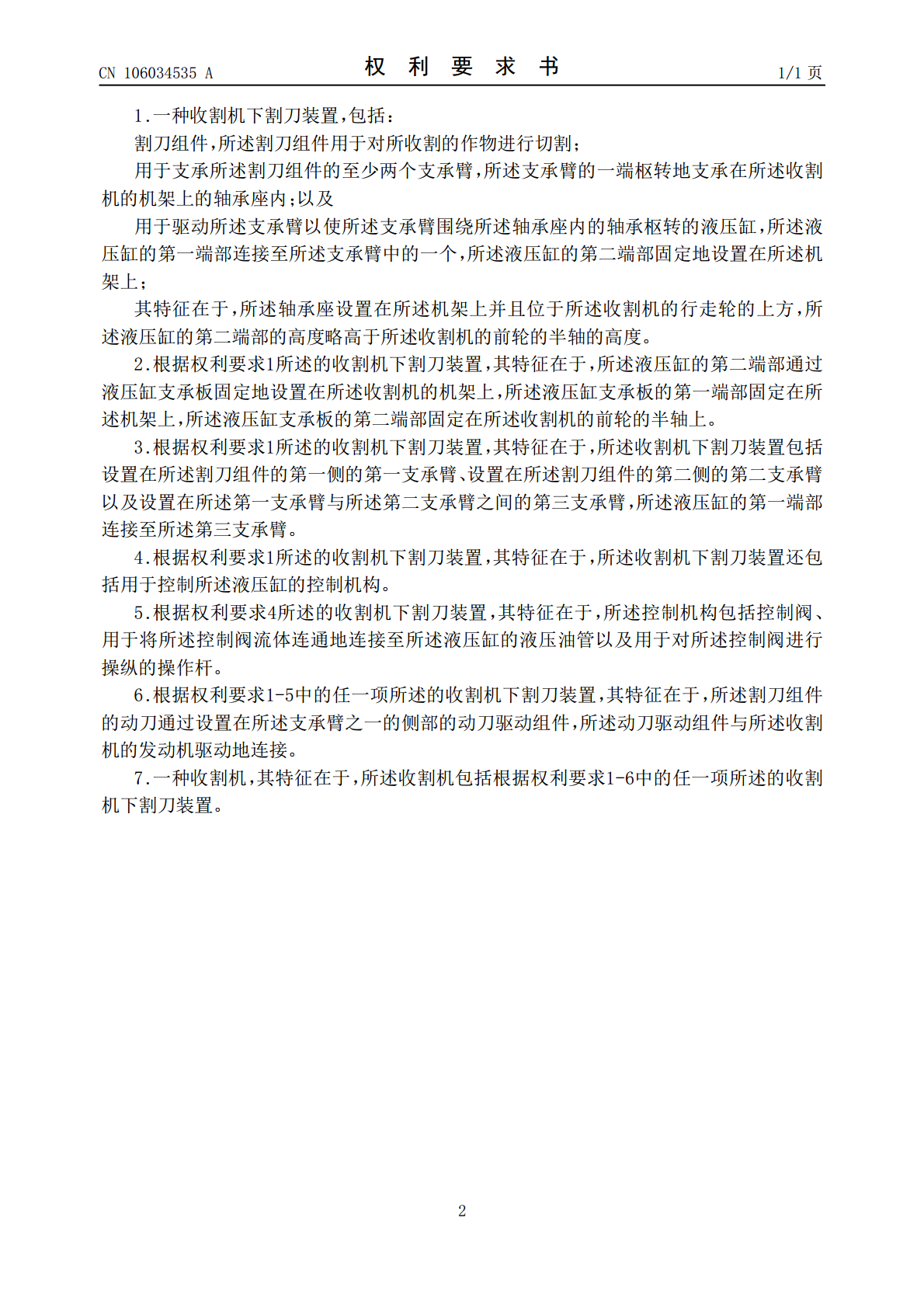

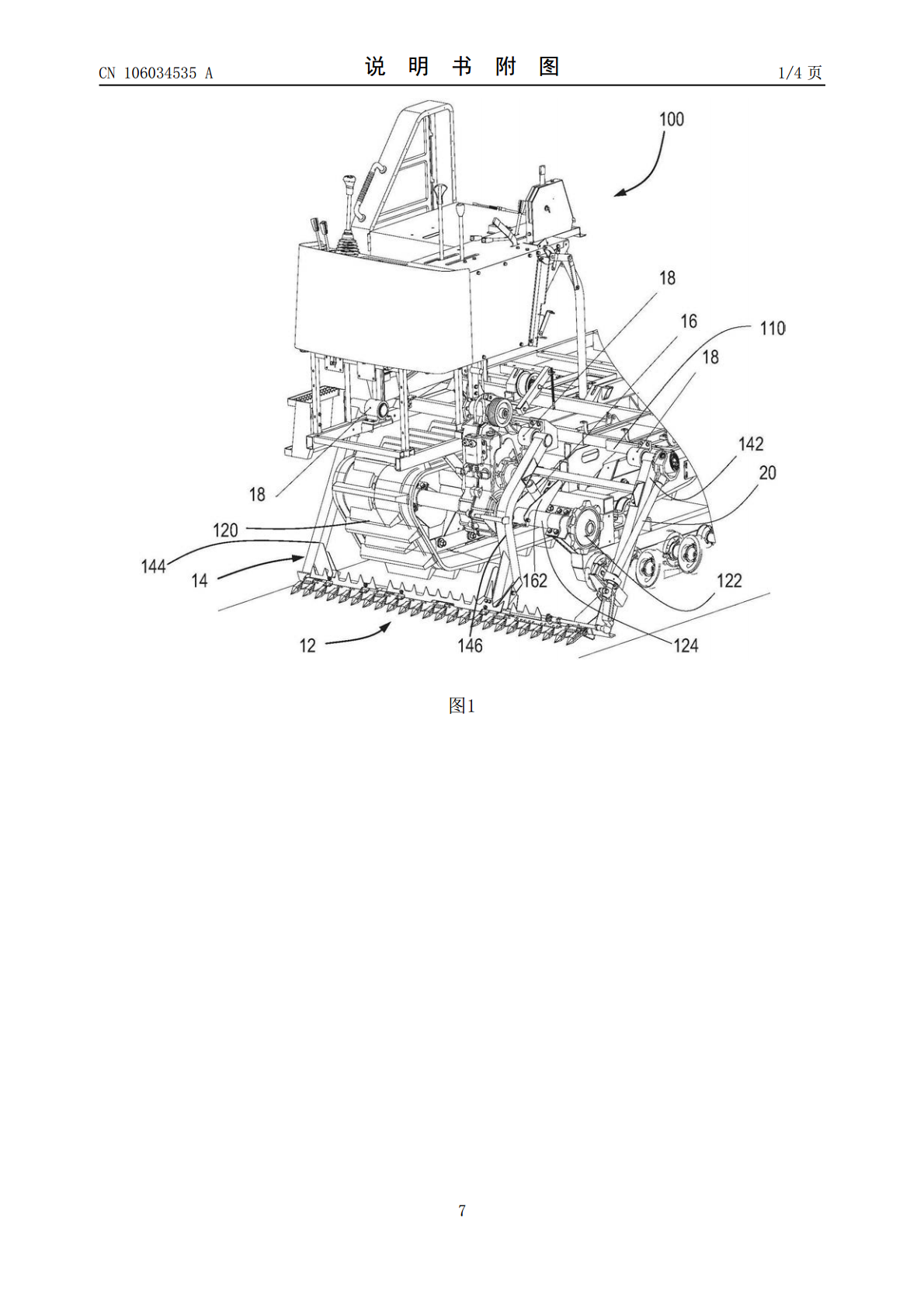

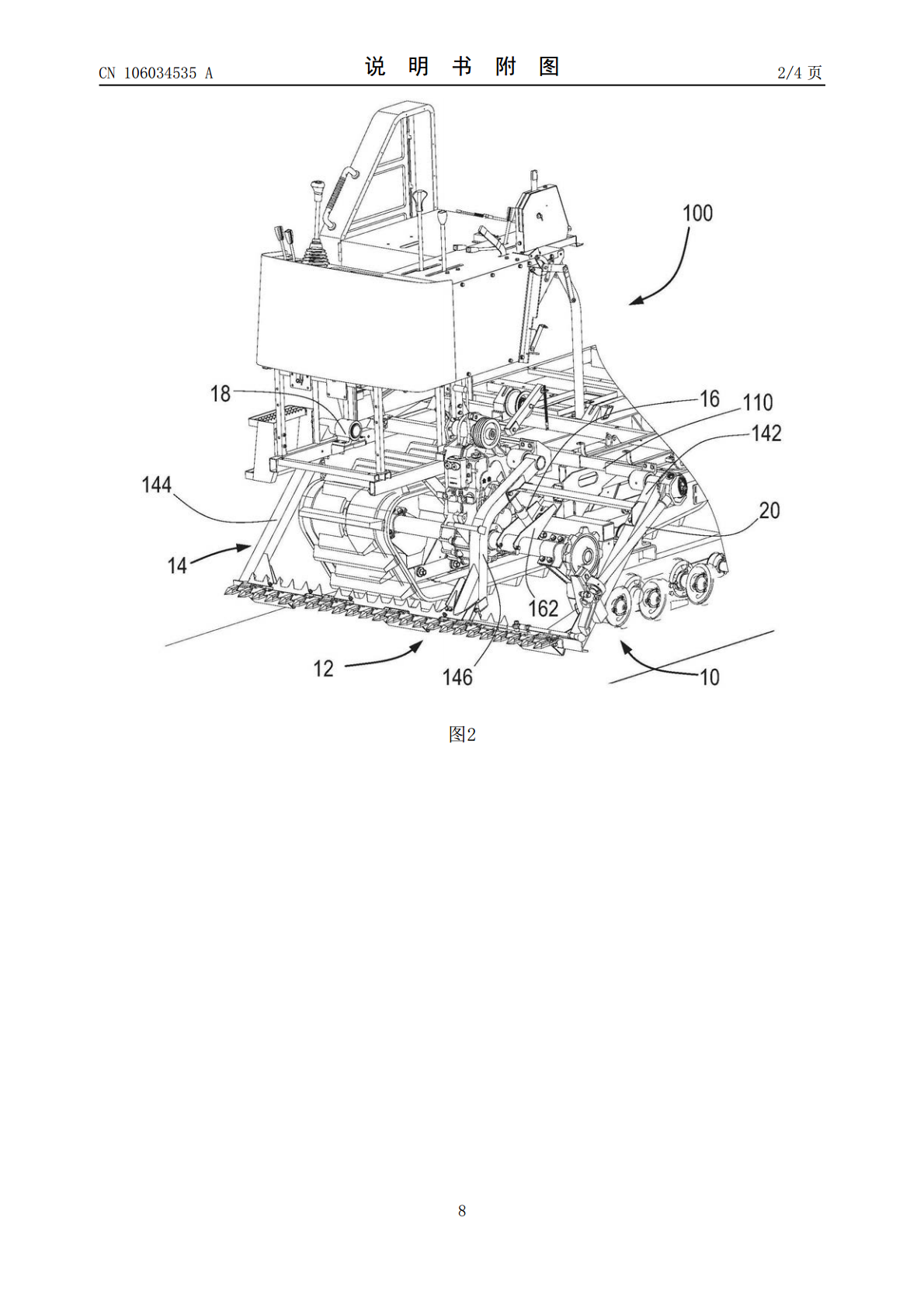

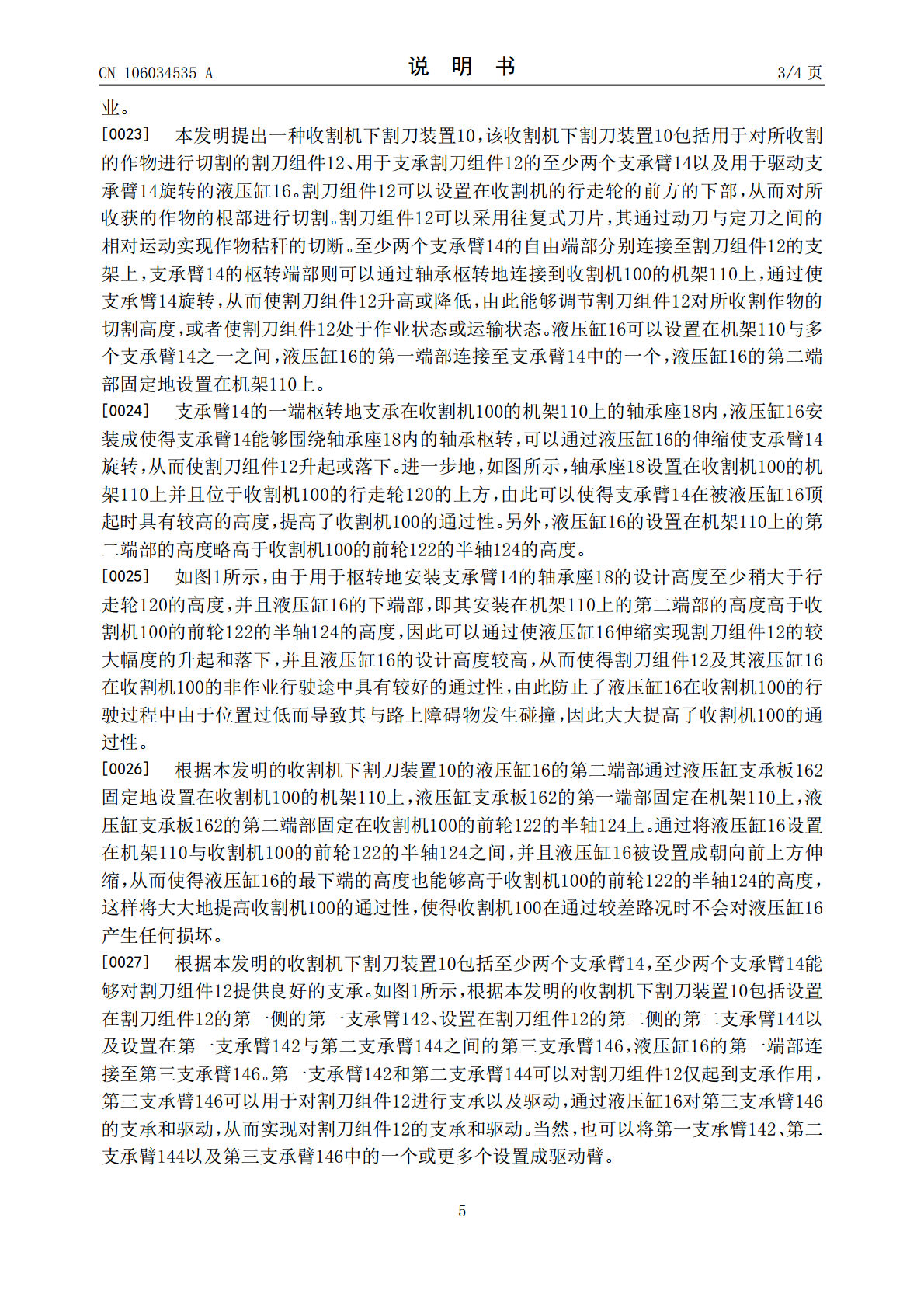

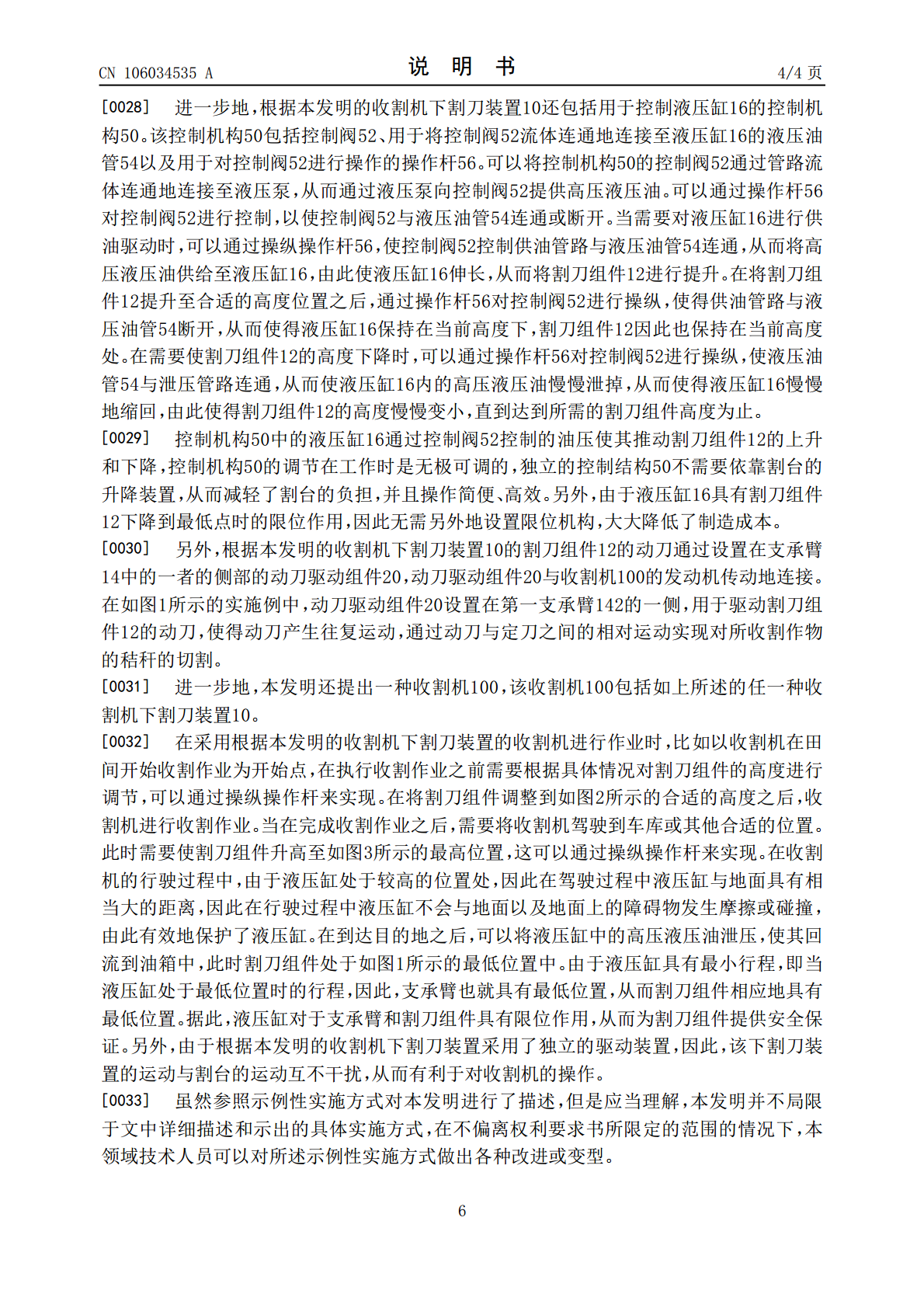

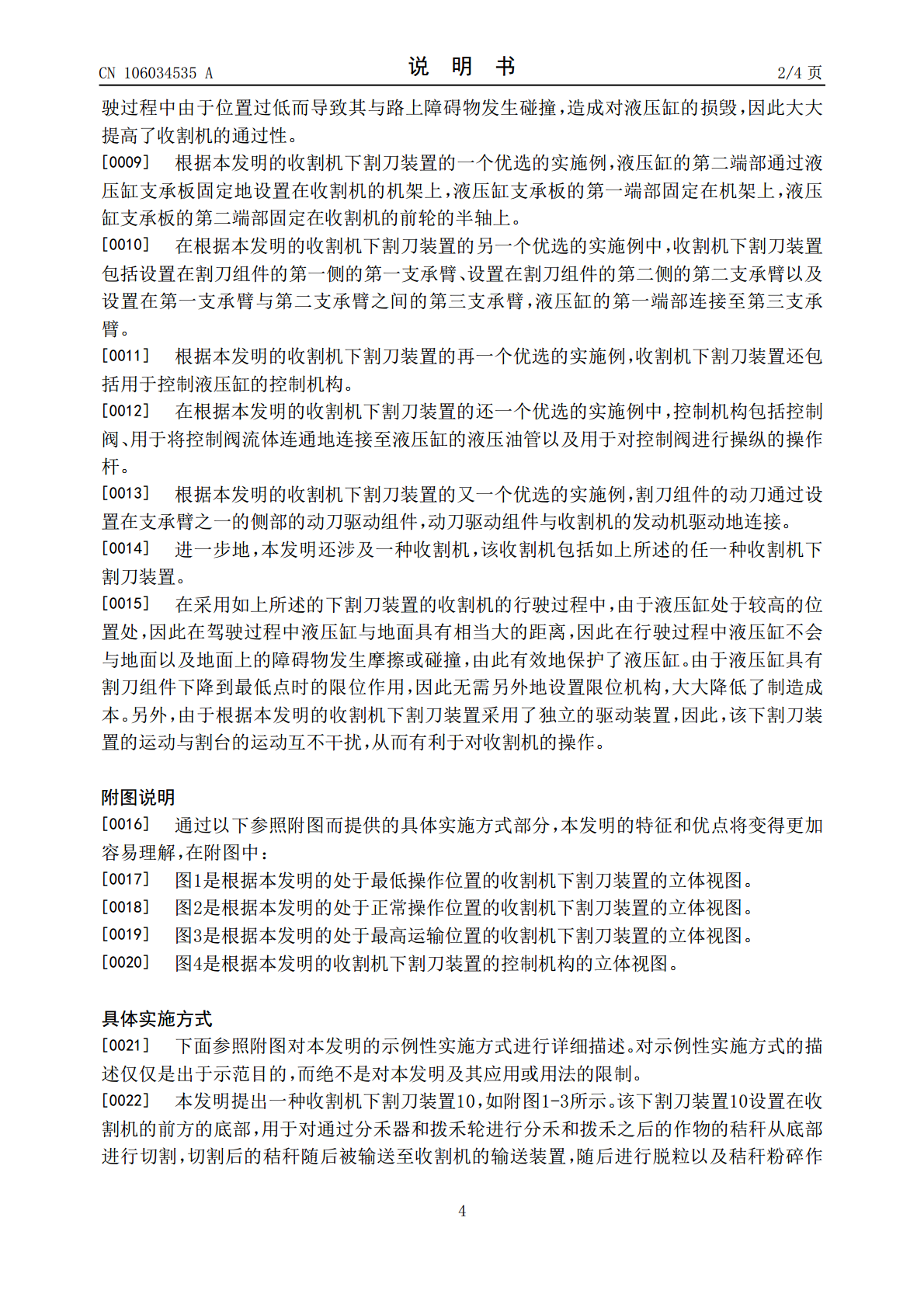

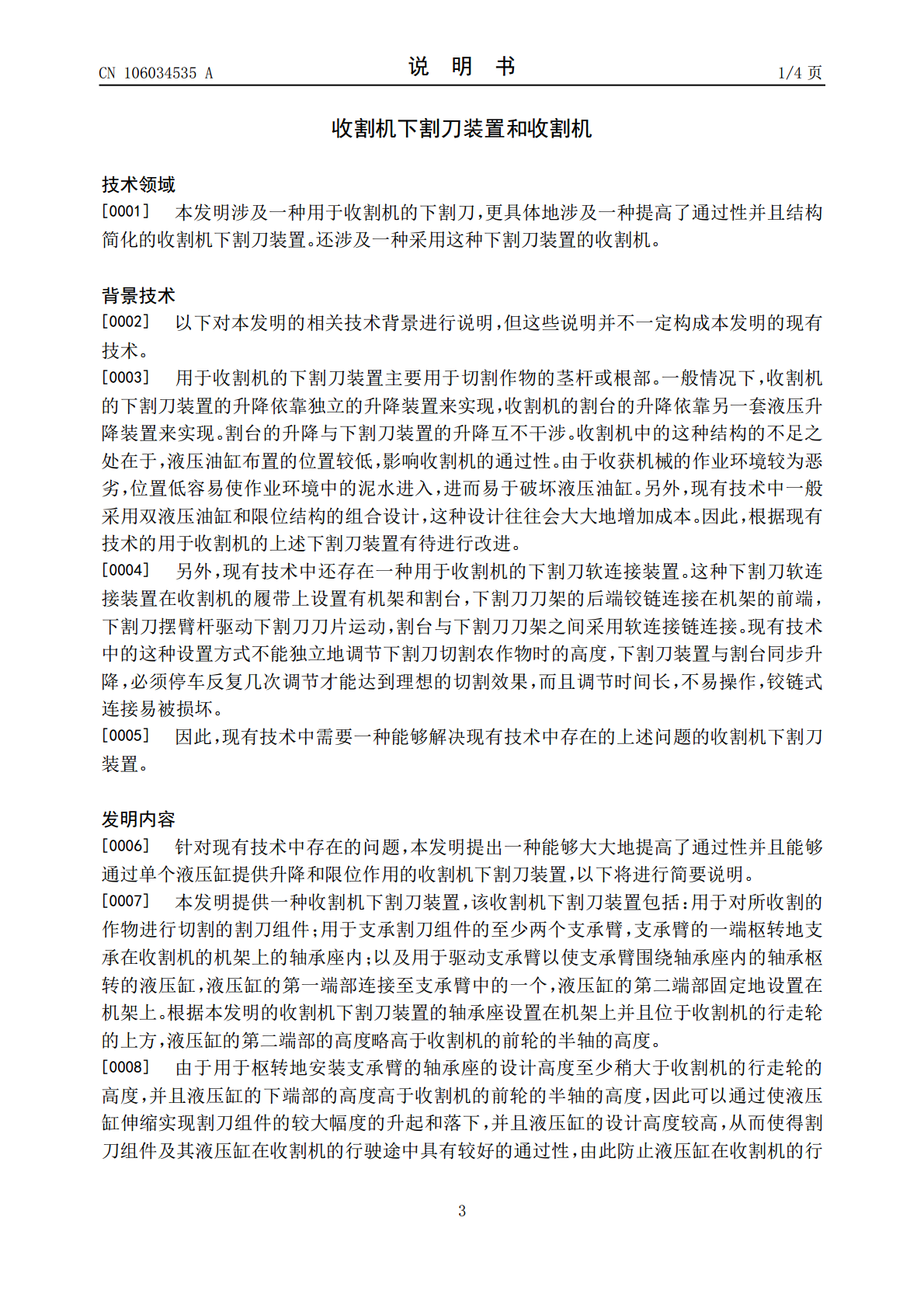

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106034535A(43)申请公布日2016.10.26(21)申请号201610584448.1(22)申请日2016.07.22(71)申请人中联重机股份有限公司地址241080安徽省芜湖市三山经济开发区峨溪路16号(72)发明人何君刘仁国王英锋宫学良陆胜安(74)专利代理机构北京市京大律师事务所11321代理人刘向辉王凝(51)Int.Cl.A01D34/04(2006.01)A01D34/13(2006.01)A01D34/30(2006.01)权利要求书1页说明书4页附图4页(54)发明名称收割机下割刀装置和收割机(57)摘要本发明涉及一种收割机下割刀装置和收割机。收割机下割刀装置包括：用于对所收割的作物进行切割的割刀组件；用于支承割刀组件的至少两个支承臂，支承臂的一端枢转地支承在收割机的机架上的轴承座内；以及用于驱动支承臂以使支承臂围绕轴承座内的轴承枢转的液压缸，液压缸的第一端部连接至支承臂中的一个，液压缸的第二端部固定地设置在机架上。收割机下割刀装置的轴承座设置在机架上并且位于收割机的行走轮的上方，液压缸的第二端部的高度略高于收割机的前轮的半轴的高度。根据本发明的收割机下割刀装置在行驶过程中具有较好的通过性，防止液压缸在收割机的行驶过程中由于位置过低而导致其与路上障碍物发生碰撞，从而防止对对液压缸造成损毁。CN106034535ACN106034535A权利要求书1/1页1.一种收割机下割刀装置，包括：割刀组件，所述割刀组件用于对所收割的作物进行切割；用于支承所述割刀组件的至少两个支承臂，所述支承臂的一端枢转地支承在所述收割机的机架上的轴承座内；以及用于驱动所述支承臂以使所述支承臂围绕所述轴承座内的轴承枢转的液压缸，所述液压缸的第一端部连接至所述支承臂中的一个，所述液压缸的第二端部固定地设置在所述机架上；其特征在于，所述轴承座设置在所述机架上并且位于所述收割机的行走轮的上方，所述液压缸的第二端部的高度略高于所述收割机的前轮的半轴的高度。2.根据权利要求1所述的收割机下割刀装置，其特征在于，所述液压缸的第二端部通过液压缸支承板固定地设置在所述收割机的机架上，所述液压缸支承板的第一端部固定在所述机架上，所述液压缸支承板的第二端部固定在所述收割机的前轮的半轴上。3.根据权利要求1所述的收割机下割刀装置，其特征在于，所述收割机下割刀装置包括设置在所述割刀组件的第一侧的第一支承臂、设置在所述割刀组件的第二侧的第二支承臂以及设置在所述第一支承臂与所述第二支承臂之间的第三支承臂，所述液压缸的第一端部连接至所述第三支承臂。4.根据权利要求1所述的收割机下割刀装置，其特征在于，所述收割机下割刀装置还包括用于控制所述液压缸的控制机构。5.根据权利要求4所述的收割机下割刀装置，其特征在于，所述控制机构包括控制阀、用于将所述控制阀流体连通地连接至所述液压缸的液压油管以及用于对所述控制阀进行操纵的操作杆。6.根据权利要求1-5中的任一项所述的收割机下割刀装置，其特征在于，所述割刀组件的动刀通过设置在所述支承臂之一的侧部的动刀驱动组件，所述动刀驱动组件与所述收割机的发动机驱动地连接。7.一种收割机，其特征在于，所述收割机包括根据权利要求1-6中的任一项所述的收割机下割刀装置。2CN106034535A说明书1/4页收割机下割刀装置和收割机技术领域[0001]本发明涉及一种用于收割机的下割刀，更具体地涉及一种提高了通过性并且结构简化的收割机下割刀装置。还涉及一种采用这种下割刀装置的收割机。背景技术[0002]以下对本发明的相关技术背景进行说明，但这些说明并不一定构成本发明的现有技术。[0003]用于收割机的下割刀装置主要用于切割作物的茎杆或根部。一般情况下，收割机的下割刀装置的升降依靠独立的升降装置来实现，收割机的割台的升降依靠另一套液压升降装置来实现。割台的升降与下割刀装置的升降互不干涉。收割机中的这种结构的不足之处在于，液压油缸布置的位置较低，影响收割机的通过性。由于收获机械的作业环境较为恶劣，位置低容易使作业环境中的泥水进入，进而易于破坏液压油缸。另外，现有技术中一般采用双液压油缸和限位结构的组合设计，这种设计往往会大大地增加成本。因此，根据现有技术的用于收割机的上述下割刀装置有待进行改进。[0004]另外，现有技术中还存在一种用于收割机的下割刀软连接装置。这种下割刀软连接装置在收割机的履带上设置有机架和割台，下割刀刀架的后端铰链连接在机架的前端，下割刀摆臂杆驱动下割刀刀片运动，割台与下割刀刀架之间采用软连接链连接。现有技术中的这种设置方式不能独立地调节下割刀切割农作物时的高度，下割刀装置与割台同步升降，必须停车反复几次调节才能达到理想的切割效果，而且调节时
