方便更换玻璃面板的玻璃幕墙.pdf

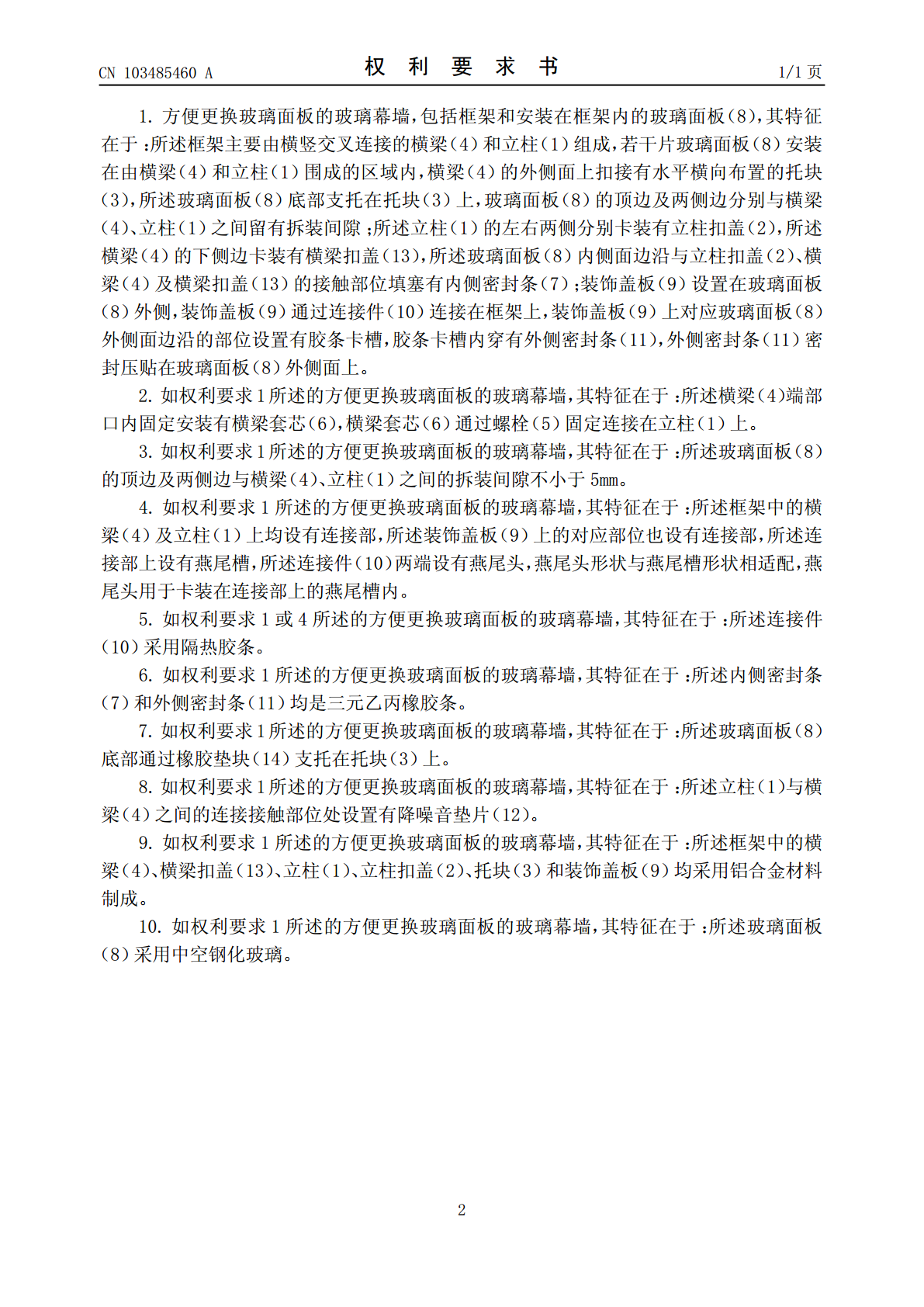

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103485460103485460A(43)申请公布日2014.01.01(21)申请号201310433936.9(22)申请日2013.09.18(71)申请人江苏龙升幕墙工程有限公司地址214105江苏省无锡市锡山区安镇镇大成工业园东盛路1号(72)发明人薛宏孙炜石征萍(74)专利代理机构无锡市大为专利商标事务所32104代理人曹祖良(51)Int.Cl.E04B2/88(2006.01)权权利要求书1页利要求书1页说明书3页说明书3页附图2页附图2页(54)发明名称方便更换玻璃面板的玻璃幕墙(57)摘要本发明涉及方便更换玻璃面板的玻璃幕墙，包括框架和玻璃面板，框架由横竖交叉连接的横梁和立柱组成，玻璃面板安装在由横梁和立柱围成的区域内，横梁外侧面上扣接有托块，玻璃面板底部支托在托块上，玻璃面板顶边及两侧边分别与横梁、立柱之间留有拆装间隙；立柱的左右两侧分别卡装有立柱扣盖，横梁的下侧边卡装有横梁扣盖，玻璃面板内侧面边沿与立柱扣盖、横梁及横梁扣盖的接触部位填塞有内侧密封条；装饰盖板设置在玻璃面板外侧并连接在框架上，装饰盖板上对应玻璃面板外侧面边沿的部位装有外侧密封条，外侧密封条密封压贴在玻璃面板外侧面上。本发明结构巧妙，玻璃面板可直接在室内更换，操作方便，可降低维修成本，杜绝安全隐患。CN103485460ACN1034856ACN103485460A权利要求书1/1页1.方便更换玻璃面板的玻璃幕墙，包括框架和安装在框架内的玻璃面板（8），其特征在于：所述框架主要由横竖交叉连接的横梁（4）和立柱（1）组成，若干片玻璃面板（8）安装在由横梁（4）和立柱（1）围成的区域内，横梁（4）的外侧面上扣接有水平横向布置的托块（3），所述玻璃面板（8）底部支托在托块（3）上，玻璃面板（8）的顶边及两侧边分别与横梁（4）、立柱（1）之间留有拆装间隙；所述立柱（1）的左右两侧分别卡装有立柱扣盖（2），所述横梁（4）的下侧边卡装有横梁扣盖（13），所述玻璃面板（8）内侧面边沿与立柱扣盖（2）、横梁（4）及横梁扣盖（13）的接触部位填塞有内侧密封条（7）；装饰盖板（9）设置在玻璃面板（8）外侧，装饰盖板（9）通过连接件（10）连接在框架上，装饰盖板（9）上对应玻璃面板（8）外侧面边沿的部位设置有胶条卡槽，胶条卡槽内穿有外侧密封条（11），外侧密封条（11）密封压贴在玻璃面板（8）外侧面上。2.如权利要求1所述的方便更换玻璃面板的玻璃幕墙，其特征在于：所述横梁（4）端部口内固定安装有横梁套芯（6），横梁套芯（6）通过螺栓（5）固定连接在立柱（1）上。3.如权利要求1所述的方便更换玻璃面板的玻璃幕墙，其特征在于：所述玻璃面板（8）的顶边及两侧边与横梁（4）、立柱（1）之间的拆装间隙不小于5mm。4.如权利要求1所述的方便更换玻璃面板的玻璃幕墙，其特征在于：所述框架中的横梁（4）及立柱（1）上均设有连接部，所述装饰盖板（9）上的对应部位也设有连接部，所述连接部上设有燕尾槽，所述连接件（10）两端设有燕尾头，燕尾头形状与燕尾槽形状相适配，燕尾头用于卡装在连接部上的燕尾槽内。5.如权利要求1或4所述的方便更换玻璃面板的玻璃幕墙，其特征在于：所述连接件（10）采用隔热胶条。6.如权利要求1所述的方便更换玻璃面板的玻璃幕墙，其特征在于：所述内侧密封条（7）和外侧密封条（11）均是三元乙丙橡胶条。7.如权利要求1所述的方便更换玻璃面板的玻璃幕墙，其特征在于：所述玻璃面板（8）底部通过橡胶垫块（14）支托在托块（3）上。8.如权利要求1所述的方便更换玻璃面板的玻璃幕墙，其特征在于：所述立柱（1）与横梁（4）之间的连接接触部位处设置有降噪音垫片（12）。9.如权利要求1所述的方便更换玻璃面板的玻璃幕墙，其特征在于：所述框架中的横梁（4）、横梁扣盖（13）、立柱（1）、立柱扣盖（2）、托块（3）和装饰盖板（9）均采用铝合金材料制成。10.如权利要求1所述的方便更换玻璃面板的玻璃幕墙，其特征在于：所述玻璃面板（8）采用中空钢化玻璃。2CN103485460A说明书1/3页方便更换玻璃面板的玻璃幕墙技术领域[0001]本发明涉及一种用于装饰建筑物外墙装饰的外围护结构，具体地说是一种方便更换玻璃面板的玻璃幕墙，属于建筑构件技术领域。背景技术[0002]随着国民经济的高速发展和人民物质生活水平的不断提高，建筑师的建筑设计理念也不断提升，建筑物越来越像高层、高档、多功能方向发展，在城市建设中，为了使建筑物的外表更加美观，通常都会在建筑物的外表面上设置装饰幕墙。幕墙是装饰装饰建筑物外墙的外围护结构，不承重，像幕布一样挂上去，故又称为悬挂墙，其已成为现代大型和高层建筑常用的带装饰效
