一种下颌支撑器.pdf

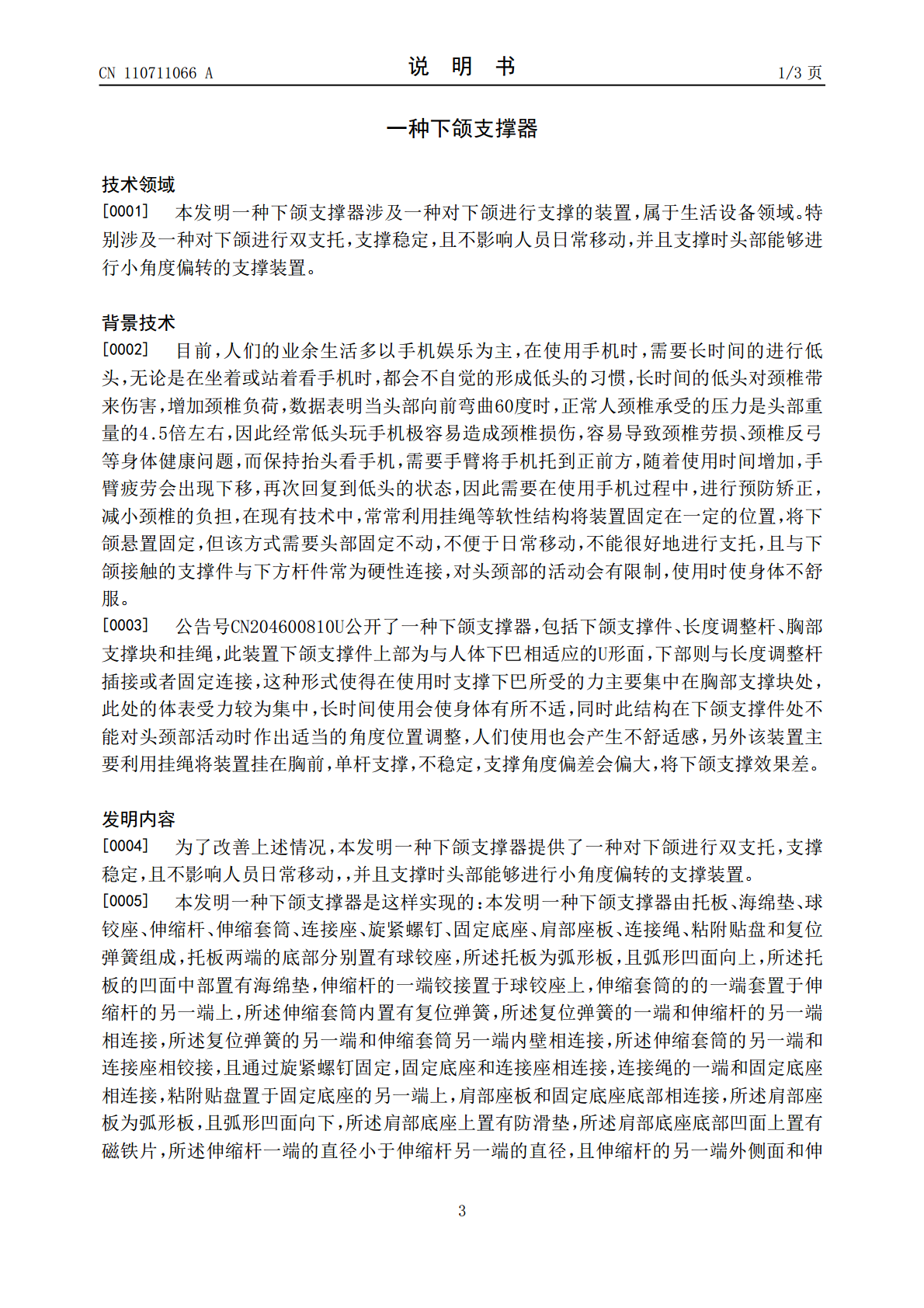

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110711066A(43)申请公布日2020.01.21(21)申请号201911076977.0(22)申请日2019.11.06(71)申请人徐州丽斯顿工业设计有限公司地址221000江苏省徐州市泉山区庞夹路1号庞庄商办楼1A-83室(72)发明人不公告发明人(51)Int.Cl.A61F5/37(2006.01)A61F5/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种下颌支撑器(57)摘要本发明一种下颌支撑器公开了一种对下颌进行双支托，支撑稳定，且不影响人员日常移动，并且支撑时头部能够进行小角度偏转的支撑装置，其特征在于托板两端的底部分别置有球铰座，所述托板为弧形板，且弧形凹面向上，所述托板的凹面中部置有海绵垫，伸缩杆的一端铰接置于球铰座上，伸缩套筒的的一端套置于伸缩杆的另一端上，所述伸缩套筒内置有复位弹簧，所述复位弹簧的一端和伸缩杆的另一端相连接，所述复位弹簧的另一端和伸缩套筒另一端内壁相连接，所述伸缩套筒的另一端和连接座相铰接，且通过旋紧螺钉固定，固定底座和连接座相连接，连接绳的一端和固定底座相连接，粘附贴盘置于固定底座的另一端上，肩部座板和固定底座底部相连接。CN110711066ACN110711066A权利要求书1/1页1.一种下颌支撑器，其特征是：托板两端的底部分别置有球铰座，伸缩杆的一端铰接置于球铰座上，伸缩套筒的的一端套置于伸缩杆的另一端上，伸缩套筒内置有复位弹簧，复位弹簧的一端和伸缩杆的另一端相连接，复位弹簧的另一端和伸缩套筒另一端内壁相连接，伸缩套筒的另一端和连接座相铰接，且通过旋紧螺钉固定，固定底座和连接座相连接，连接绳的一端和固定底座相连接，粘附贴盘置于固定底座的另一端上，肩部座板和固定底座底部相连接，伸缩杆一端的直径小于伸缩杆另一端的直径，且伸缩杆的另一端外侧面和伸缩套筒内壁相贴合。2.根据权利要求1所述的一种下颌支撑器，其特征在于使用时，头部能够进行小角度转动，下颌不能下移，能够不影响人转动头部活动颈部的行为，且同时保持对下颌的支撑。3.根据权利要求1所述的一种下颌支撑器，其特征在于所述伸缩套筒配合铰接座和托板形成可转动连接，人员头部能够进行一定程度的偏转，而下颌无法下移保持对下颌的支撑。4.根据权利要求1所述的一种下颌支撑器，其特征在于所述肩部座板为弧形板，且弧形凹面向下。5.根据权利要求4所述的一种下颌支撑器，其特征在于所述肩部底座上置有防滑垫。6.根据权利要求4或5所述的一种下颌支撑器，其特征在于所述肩部底座底部凹面上置有磁铁片，当人员衣服肩部带有铁衣扣时，能够通过磁铁片吸附在铁衣扣上，进行进一步的吸附固定，更加稳定。7.根据权利要求1所述的一种下颌支撑器，其特征在于所述球铰座的设计，能够使得人员在一定角度范围内偏转头部，避免头部长期固定产生不适。8.根据权利要求1所述的一种下颌支撑器，其特征在于所述托板为弧形板，且弧形凹面向上。9.根据权利要求8所述的一种下颌支撑器，其特征在于所述托板的凹面中部置有海绵垫。10.根据权利要求1所述的一种下颌支撑器，其特征在于调整所述伸缩套筒和伸缩杆的角度，再将伸缩杆撑抵在下颌底部，能够根据不同人员调节托板位置，适应不同人员使用需求。2CN110711066A说明书1/3页一种下颌支撑器技术领域[0001]本发明一种下颌支撑器涉及一种对下颌进行支撑的装置，属于生活设备领域。特别涉及一种对下颌进行双支托，支撑稳定，且不影响人员日常移动，并且支撑时头部能够进行小角度偏转的支撑装置。背景技术[0002]目前，人们的业余生活多以手机娱乐为主，在使用手机时，需要长时间的进行低头，无论是在坐着或站着看手机时，都会不自觉的形成低头的习惯，长时间的低头对颈椎带来伤害，增加颈椎负荷，数据表明当头部向前弯曲60度时，正常人颈椎承受的压力是头部重量的4.5倍左右，因此经常低头玩手机极容易造成颈椎损伤，容易导致颈椎劳损、颈椎反弓等身体健康问题，而保持抬头看手机，需要手臂将手机托到正前方，随着使用时间增加，手臂疲劳会出现下移，再次回复到低头的状态，因此需要在使用手机过程中，进行预防矫正，减小颈椎的负担，在现有技术中，常常利用挂绳等软性结构将装置固定在一定的位置，将下颌悬置固定，但该方式需要头部固定不动，不便于日常移动，不能很好地进行支托，且与下颌接触的支撑件与下方杆件常为硬性连接，对头颈部的活动会有限制，使用时使身体不舒服。[0003]公告号CN204600810U公开了一种下颌支撑器，包括下颌支撑件、长度调整杆、胸部支撑块和挂绳，此装置下颌支撑件上部为与人体下巴相适应的U形面，下部则与长度调整杆插接或者固定连接，这种形式使得在使用时支撑下巴所受的力主要集中在胸部支撑块处
