内容提供者
一种耐水煮性能佳的聚酯树脂及其制备方法与应用.pdf
2023-05-27
10金币
492KB
12页
fu****级甜
实名认证
内容提供者
1/10

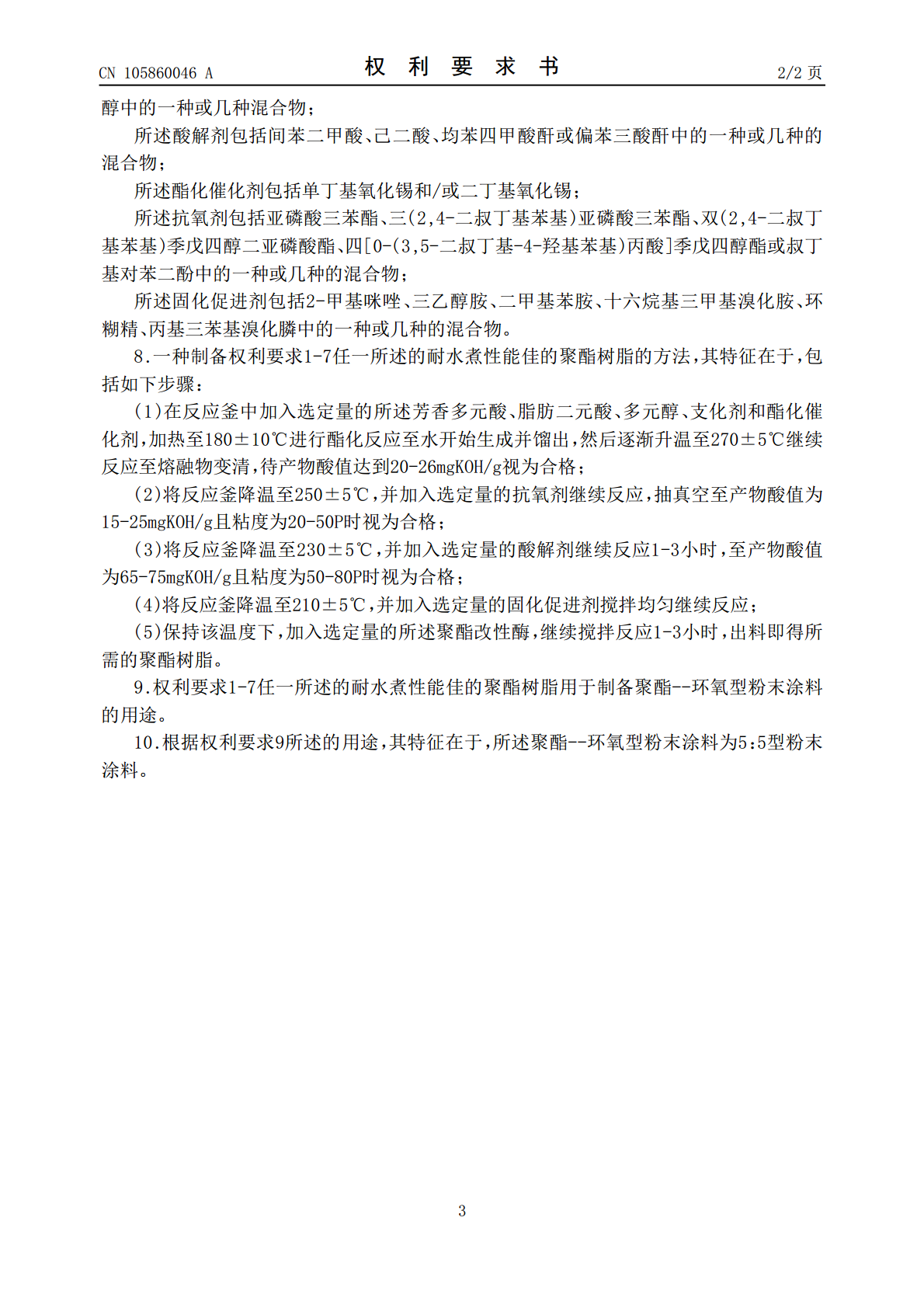

2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共12页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种耐水煮性能佳的聚酯树脂及其制备方法与应用.pdf
本发明属于粉末涂料技术领域，具体涉及一种耐水煮性能佳的聚酯树脂，并进一步公开其制备方法与应用。本发明所述聚酯树脂的制备原料包括多元醇、芳香多元酸、脂肪二元酸、支化剂、酸解剂、酯化催化剂、抗氧剂、固化促进剂、以及聚酯改性酶。本发明所述聚酯树脂是针对5:5型聚酯—环氧树脂粉末涂料体系而研发，其在现有制备聚酯的原料基础上，添加了精心筛选的聚酯改性酶对聚酯进行改性处理，得到的聚酯树脂其酸值进一步提高，尤其是玻璃化温度和软化点进一步提升，所得聚酯树脂具有良好的储存稳定性及合适的熔融黏度，具有优异的耐水煮性能和冲击性
2023-05-27
10
492KB
耐水煮性能佳的6：4型聚酯树脂及其制备方法.pdf
本发明涉及一种耐水煮性能佳的6：4型聚酯树脂及其制备方法，其特征在于包括25-45%的多元醇、40-60%的芳香多元酸、0-10%的脂肪二元酸、0-5%的支化剂、5-12%的酸解剂、0.01-0.1%的酯化催化剂、0.01-0.1%的抗氧剂及0.05-0.3%的液体状固化促进剂，它们为重量百分比。其优点为：具有较高的玻璃化转变温度和软化点、良好的储存稳定性及合适的熔融黏度；具有优异的耐水煮性能和冲击性能以及良好的流平性耐水煮性能佳。
2023-05-27
10
326KB
一种消光性能佳的双官能团聚酯树脂及其制备方法与应用.pdf
本发明公开了一种消光性能佳的双官能团聚酯树脂及其制备方法与应用。该双官能团聚酯树脂的酸值为15～35mgKOH/g、羟值为20～60mgKOH/g、200℃熔体粘度为4000～5500mPa.s、玻璃化转变温度为70～76℃，该双官能团聚酯树脂由二元醇、二元酸、支化剂、酸解剂、酯化催化剂制备得到。本发明的双官能团聚酯树脂具有较高的玻璃化转变温度，具有良好的储存稳定性，同时具有合适的羟值和酸值以及粘度等性能；该双官能团聚酯树脂的制备方法简单、高效；本发明的双官能团聚酯树脂应用于粉末涂料，其涂膜不仅具有良好的
2023-05-26
10
578KB
一种超耐候聚酯树脂组合物及其制备方法和应用.pdf
本发明提供一种超耐候聚酯树脂组合物及其制备方法和应用，所述超耐候聚酯树脂组合物，制备原料包括以下质量分数的组分：多元醇27％～45％，端羟基超支化聚酯1.0％～10％，多元酸40％～65％，酸解剂5.0％～15％，改性助剂1.0％～5.0％，催化剂0.01％～0.1％，固化促进剂0.01％～0.05％，抗氧剂0.5％～1.0％。该聚酯制成的粉末涂料既可以实现对基材的超耐候长效保护，又具有优异的机械性能，减少涂层碰撞出现的破损，延长服役期。
2023-05-26
10
628KB
一种低熔点耐高温水煮聚酯树脂及其制备方法.pdf
本发明公开了一种低熔点耐高温水煮聚酯树脂及其制备方法，所述的低熔点耐高温水煮聚酯树脂按如下组分组成：有机二元酸：含有70‑100mol％的芳香族二元酸、含有0‑30mol％的C6‑C14脂肪族二元酸(以总二元酸量为100mol％计)；有机二元醇：含有90‑99.5％mol％的C2‑C8二元醇、0.5‑10mol％的含3‑4个羟甲基且其碳原子直接和一个叔碳原子相连接的多元醇(叔碳多元醇)、选择性的含有少于5mol％的聚醚多元醇(以总二元醇量为100mol％计)。本发明中加入一定量的叔碳多元醇给予本发明的聚酯
2023-06-13
10
244KB
