一种BPDA型双酚A四胺支化聚酰亚胺树脂薄膜及其制备方法.pdf

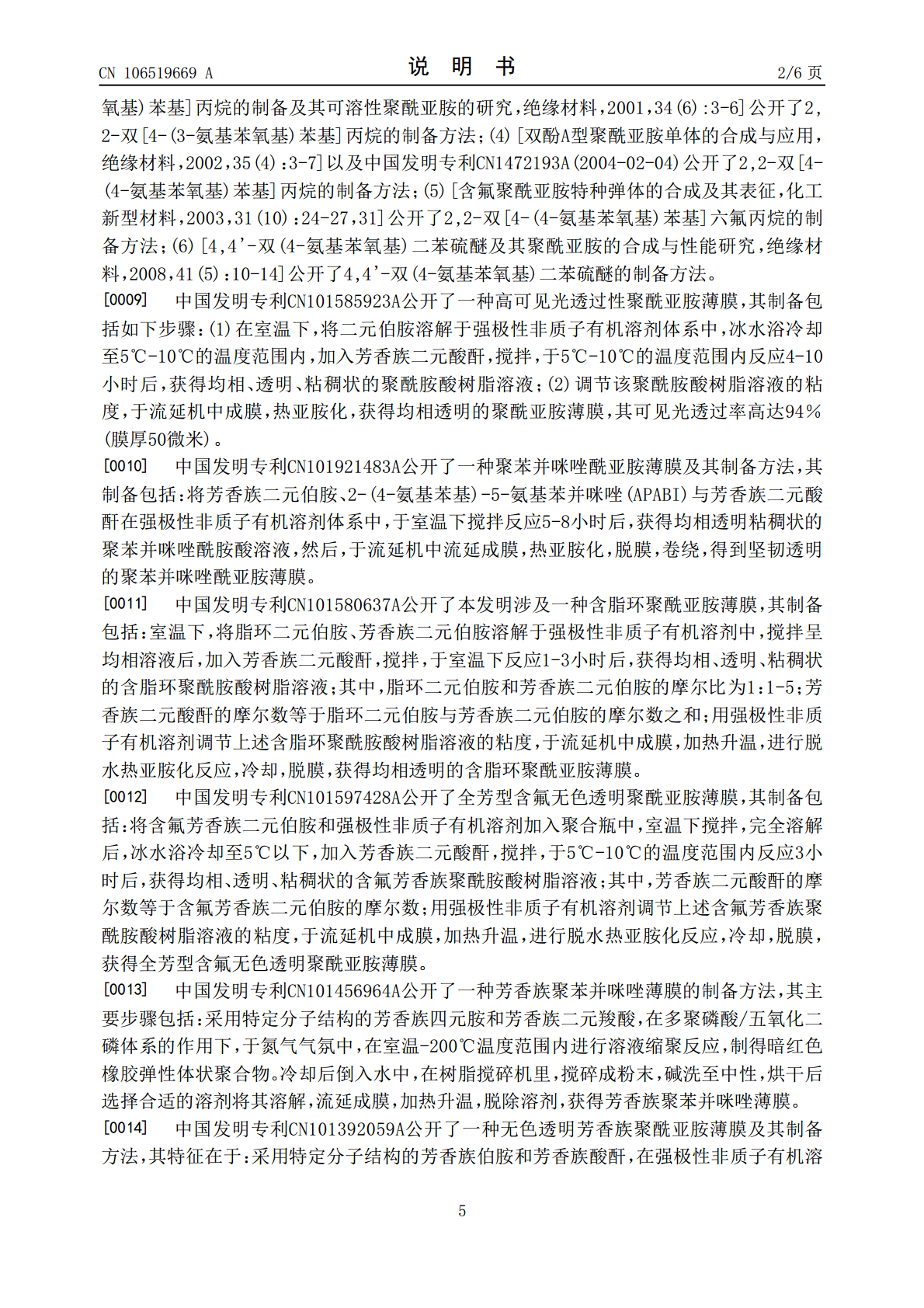

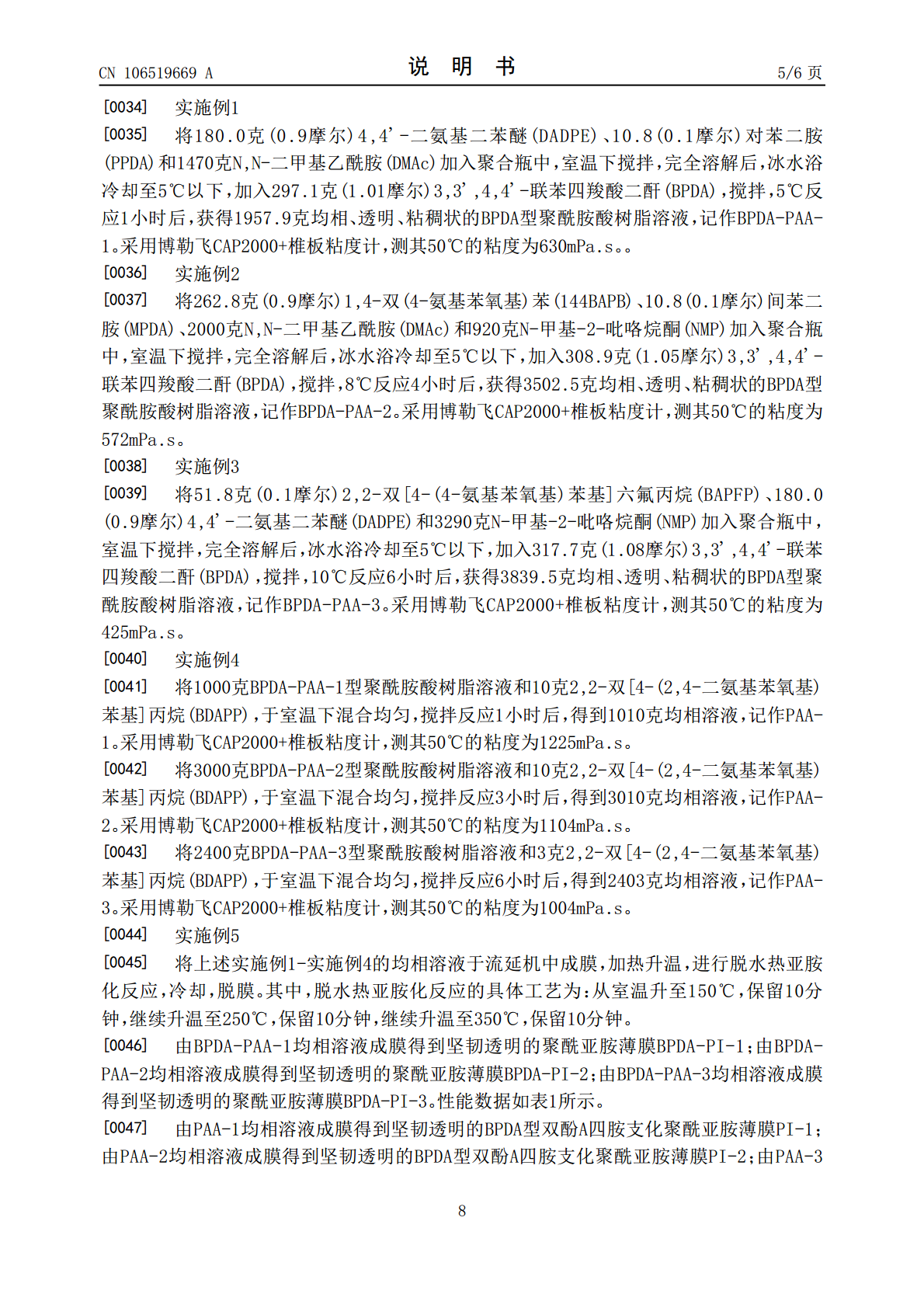

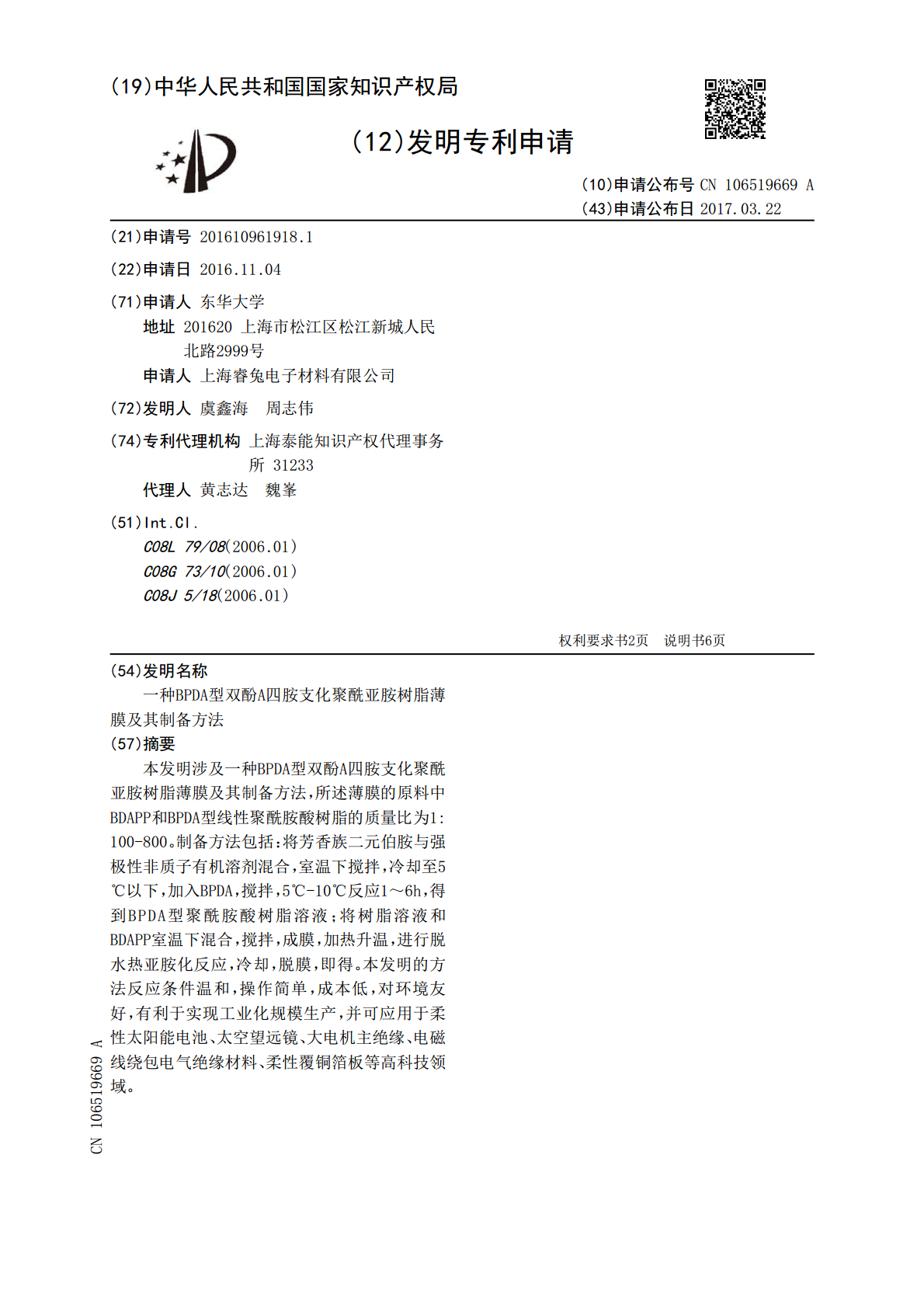

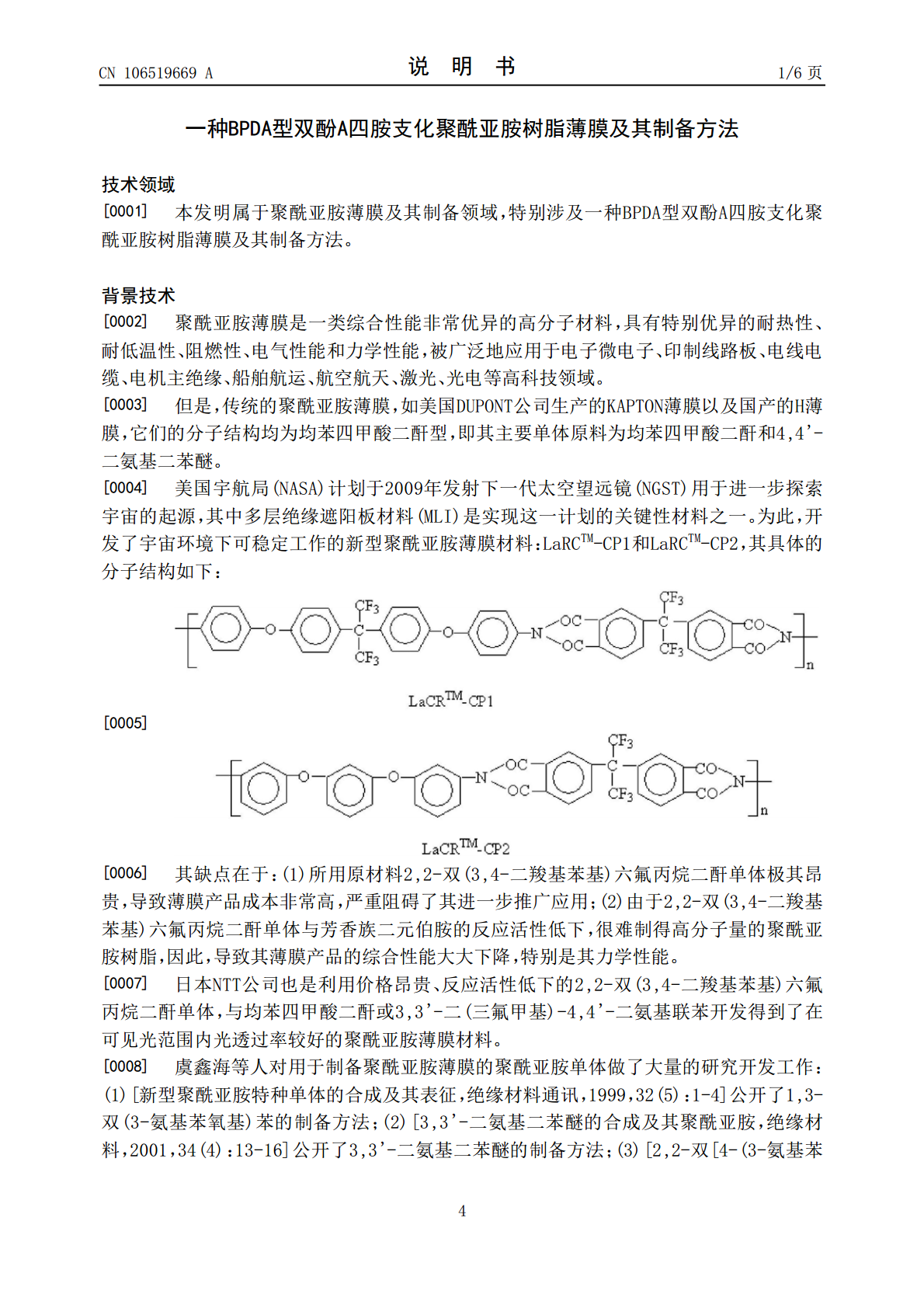

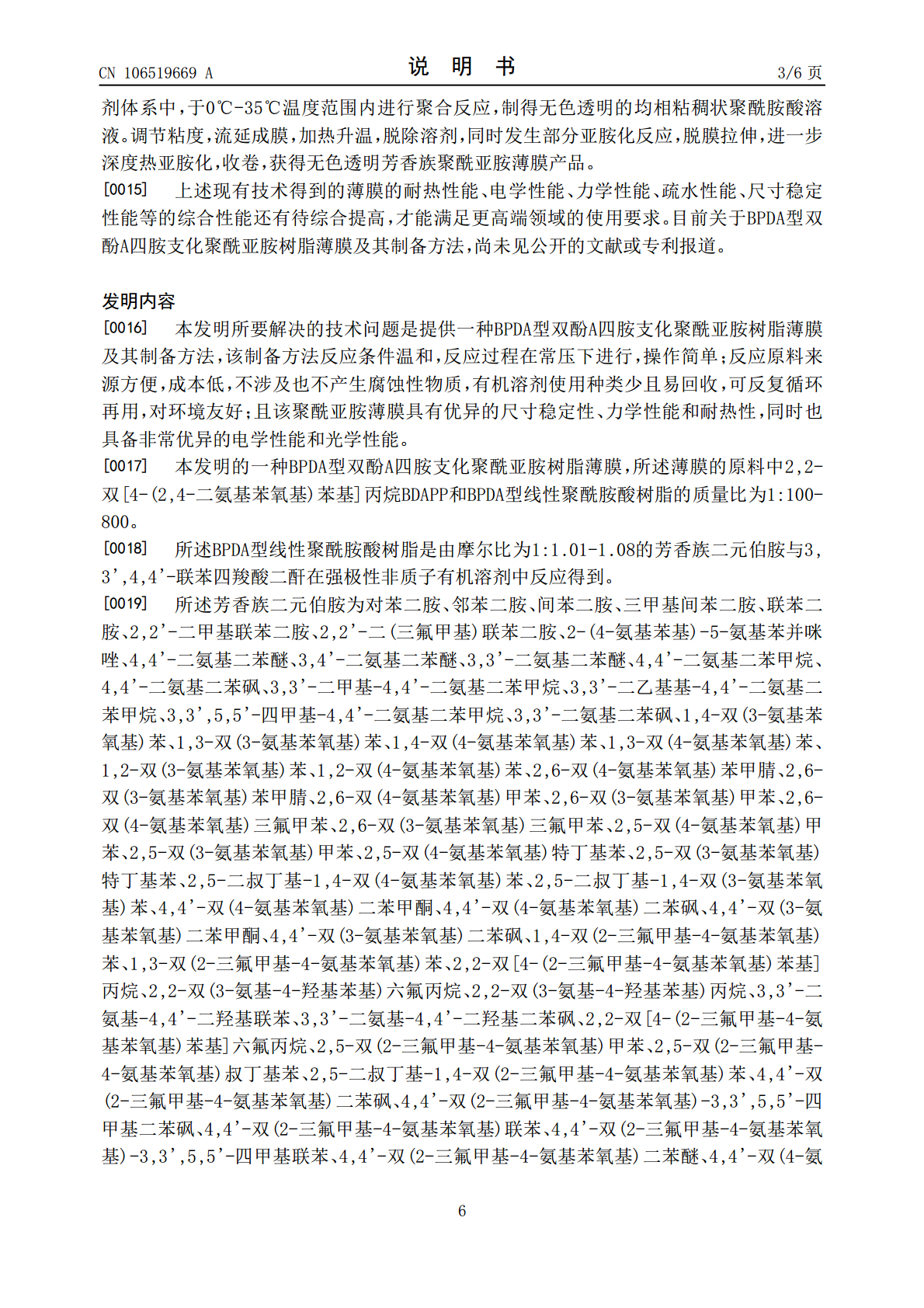

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106519669A(43)申请公布日2017.03.22(21)申请号201610961918.1(22)申请日2016.11.04(71)申请人东华大学地址201620上海市松江区松江新城人民北路2999号申请人上海睿兔电子材料有限公司(72)发明人虞鑫海周志伟(74)专利代理机构上海泰能知识产权代理事务所31233代理人黄志达魏峯(51)Int.Cl.C08L79/08(2006.01)C08G73/10(2006.01)C08J5/18(2006.01)权利要求书2页说明书6页(54)发明名称一种BPDA型双酚A四胺支化聚酰亚胺树脂薄膜及其制备方法(57)摘要本发明涉及一种BPDA型双酚A四胺支化聚酰亚胺树脂薄膜及其制备方法，所述薄膜的原料中BDAPP和BPDA型线性聚酰胺酸树脂的质量比为1:100-800。制备方法包括：将芳香族二元伯胺与强极性非质子有机溶剂混合，室温下搅拌，冷却至5℃以下，加入BPDA，搅拌，5℃-10℃反应1～6h，得到BPDA型聚酰胺酸树脂溶液；将树脂溶液和BDAPP室温下混合，搅拌，成膜，加热升温，进行脱水热亚胺化反应，冷却，脱膜，即得。本发明的方法反应条件温和，操作简单，成本低，对环境友好，有利于实现工业化规模生产，并可应用于柔性太阳能电池、太空望远镜、大电机主绝缘、电磁线绕包电气绝缘材料、柔性覆铜箔板等高科技领域。CN106519669ACN106519669A权利要求书1/2页1.一种BPDA型双酚A四胺支化聚酰亚胺树脂薄膜，其特征在于，所述薄膜的原料中2,2-双[4-(2,4-二氨基苯氧基)苯基]丙烷BDAPP和BPDA型线性聚酰胺酸树脂的质量比为1:100-800。2.根据权利要求1所述的一种BPDA型双酚A四胺支化聚酰亚胺树脂薄膜，其特征在于，所述BPDA型线性聚酰胺酸树脂是由摩尔比为1:1.01-1.08的芳香族二元伯胺与3,3',4,4'-联苯四羧酸二酐在强极性非质子有机溶剂中反应得到。3.根据权利要求2所述的一种BPDA型双酚A四胺支化聚酰亚胺树脂薄膜，其特征在于，所述芳香族二元伯胺为对苯二胺、邻苯二胺、间苯二胺、三甲基间苯二胺、联苯二胺、2,2'-二甲基联苯二胺、2,2'-二(三氟甲基)联苯二胺、2-(4-氨基苯基)-5-氨基苯并咪唑、4,4'-二氨基二苯醚、3,4'-二氨基二苯醚、3,3'-二氨基二苯醚、4,4'-二氨基二苯甲烷、4,4'-二氨基二苯砜、3,3'-二甲基-4,4'-二氨基二苯甲烷、3,3'-二乙基基-4,4'-二氨基二苯甲烷、3,3',5,5'-四甲基-4,4'-二氨基二苯甲烷、3,3'-二氨基二苯砜、1,4-双(3-氨基苯氧基)苯、1,3-双(3-氨基苯氧基)苯、1,4-双(4-氨基苯氧基)苯、1,3-双(4-氨基苯氧基)苯、1,2-双(3-氨基苯氧基)苯、1,2-双(4-氨基苯氧基)苯、2,6-双(4-氨基苯氧基)苯甲腈、2,6-双(3-氨基苯氧基)苯甲腈、2,6-双(4-氨基苯氧基)甲苯、2,6-双(3-氨基苯氧基)甲苯、2,6-双(4-氨基苯氧基)三氟甲苯、2,6-双(3-氨基苯氧基)三氟甲苯、2,5-双(4-氨基苯氧基)甲苯、2,5-双(3-氨基苯氧基)甲苯、2,5-双(4-氨基苯氧基)特丁基苯、2,5-双(3-氨基苯氧基)特丁基苯、2,5-二叔丁基-1,4-双(4-氨基苯氧基)苯、2,5-二叔丁基-1,4-双(3-氨基苯氧基)苯、4,4'-双(4-氨基苯氧基)二苯甲酮、4,4'-双(4-氨基苯氧基)二苯砜、4,4'-双(3-氨基苯氧基)二苯甲酮、4,4'-双(3-氨基苯氧基)二苯砜、1,4-双(2-三氟甲基-4-氨基苯氧基)苯、1,3-双(2-三氟甲基-4-氨基苯氧基)苯、2,2-双[4-(2-三氟甲基-4-氨基苯氧基)苯基]丙烷、2,2-双(3-氨基-4-羟基苯基)六氟丙烷、2,2-双(3-氨基-4-羟基苯基)丙烷、3,3'-二氨基-4,4'-二羟基联苯、3,3'-二氨基-4,4'-二羟基二苯砜、2,2-双[4-(2-三氟甲基-4-氨基苯氧基)苯基]六氟丙烷、2,5-双(2-三氟甲基-4-氨基苯氧基)甲苯、2,5-双(2-三氟甲基-4-氨基苯氧基)叔丁基苯、2,5-二叔丁基-1,4-双(2-三氟甲基-4-氨基苯氧基)苯、4,4'-双(2-三氟甲基-4-氨基苯氧基)二苯砜、4,4'-双(2-三氟甲基-4-氨基苯氧基)-3,3',5,5'-四甲基二苯砜、4,4'-双(2-三氟甲基-4-氨基苯氧基)联苯、4,4'-双(2-三氟甲基-4-氨基苯氧基)-3,3',5,5'-四甲基联苯、4,4'-双(2-三氟甲基-4-氨基苯氧基)二苯醚、4,4'-双(4-氨基苯氧基)二苯醚、4
