一种双官能团聚酯树脂的制备方法及其应用.pdf

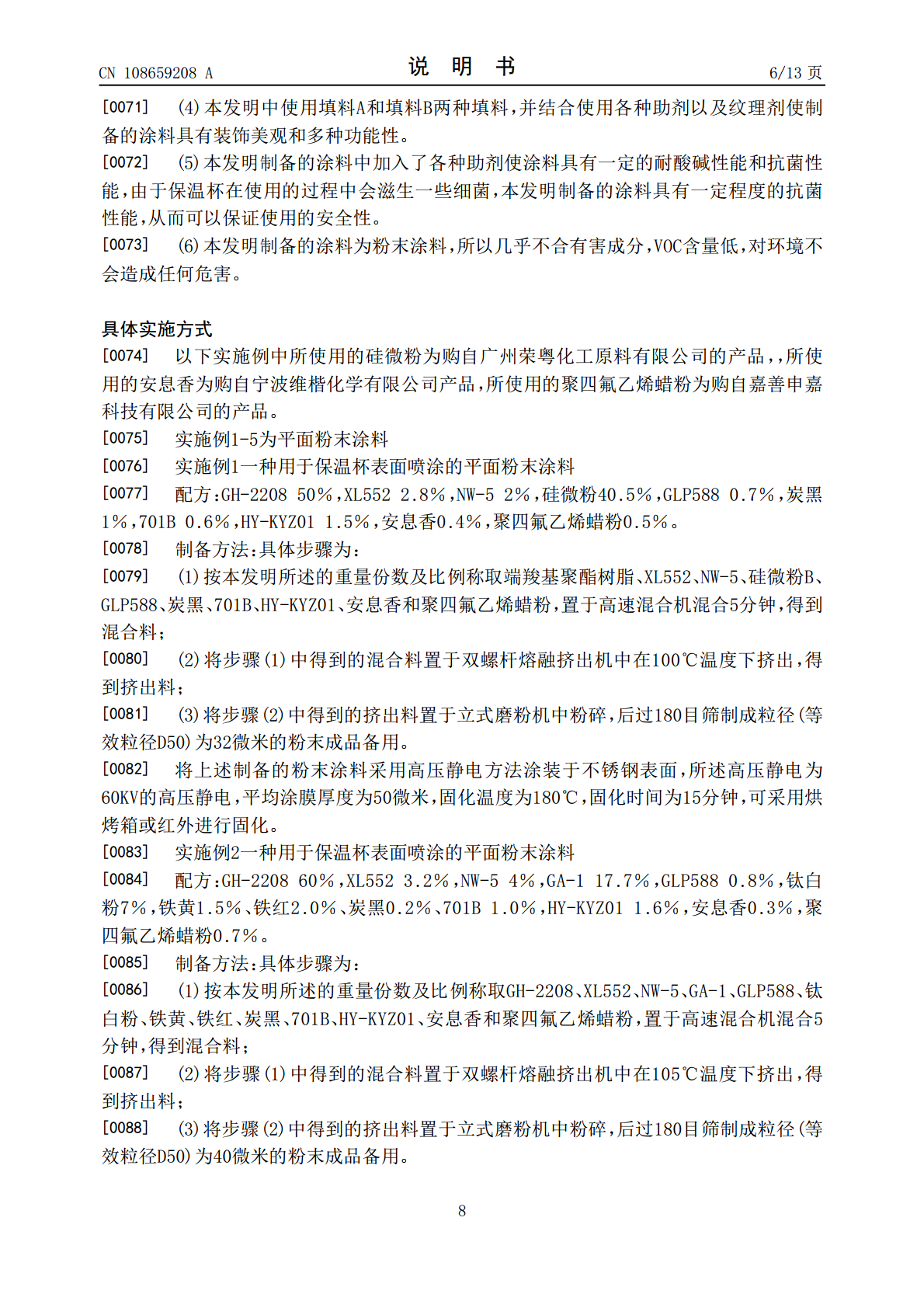

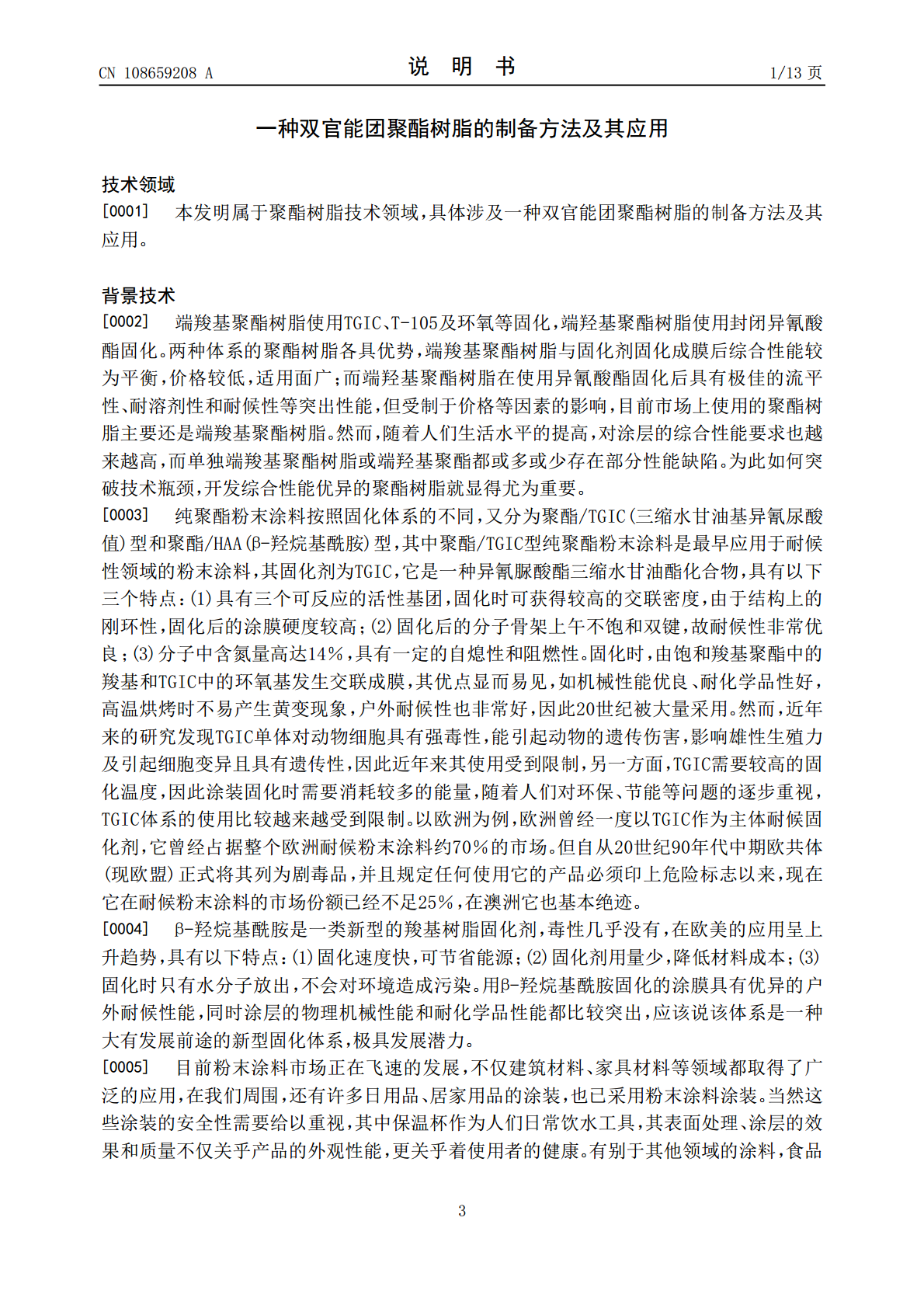

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108659208A(43)申请公布日2018.10.16(21)申请号201810555172.3(22)申请日2018.06.01(71)申请人浙江超浪新材料有限公司地址321042浙江省金华市金东区江东镇江兴北街777号(72)发明人杨庆伟滕学芳刘军季华斌(51)Int.Cl.C08G63/183(2006.01)C08G63/181(2006.01)C09D167/02(2006.01)C09D5/03(2006.01)C09D5/14(2006.01)C09D7/61(2018.01)C09D7/63(2018.01)权利要求书1页说明书13页(54)发明名称一种双官能团聚酯树脂的制备方法及其应用(57)摘要本发明公开了一种双官能团聚酯树脂，所述聚酯树脂具有端羧基和端羟基两种官能团，其酸值为10～56mgKOH/g，羟值为33～53mgKOH/g，200℃粘度为2400～6000mPa.s，数均分子量为2000～5000，玻璃化转变温度为50～65℃，其主要由以下摩尔百分含量的组分经熔融聚合而成：二元醇30～60mol％、二元酸35～50mol％、支化剂0.05～3.5mol％、酸解剂2～20mol％、酯化催化剂0.01～0.20mol％。该聚酯树脂在流平性能、机械性能、耐候性能、耐水煮性能、耐热性能、耐溶剂性能及热转印性能等方面拥有突出的综合性能。还公开了上述双官能团聚酯树脂的制备方法及其应用。CN108659208ACN108659208A权利要求书1/1页1.一种双官能团聚酯树脂，其特征是：所述聚酯树脂具有端羧基和端羟基两种官能团，其酸值为10～56mgKOH/g，羟值为33～53mgKOH/g，200℃粘度为2400～6000mPa·s，数均分子量为2000～5000，玻璃化转变温度为50～65℃，其主要由以下摩尔百分含量的组分经熔融聚合而成：二元醇30～60mol％、二元酸35～50mol％、支化剂0.05～3.5mol％、酸解剂2～20mol％、酯化催化剂0.01～0.20mol％。2.根据权利要求1所述的双官能团聚酯树脂，其特征是：所述的二元醇和所述的支化剂的总摩尔量与二元酸的摩尔量比为1.0～1.25∶1。3.根据权利要求1所述的双官能团聚酯树脂，其特征是：所述的二元酸和所述的酸解剂的总摩尔量与所述的二元醇和所述的支化剂的总摩尔量比为0.5～1.2∶1。4.一种用于保温杯表面喷涂的粉末涂料，其特征在于：其组分按重量百分比包括：端羧基聚酯树脂50-80％，固化剂HAA1.8-4.2％，NW-51-6％，填料A0.01-43％，填料B0.01-43％，纹理剂0.06-1.0％，颜料1-25％，助剂0.3-8％；所述的填料A为湿法绢云母粉；所述的填料B为钛白粉和硅微粉中的-种或两种。5.根据权利要求4所述的粉末涂料，其特征在于：所述端羧基聚酯树脂为酸值为10-56mgKOH/g，软化值为100-120℃和玻璃化温度50-65℃的端羧基聚酯树脂。6.根据权利要求要求4所述的粉末涂料，其特征在于：所述的固化剂HAA是β-羟烷基酰胺类固化剂。7.根据权利要求要求4所述的粉末涂料，其特征在于：所述的纹理剂为流平剂、砂纹剂和皱纹剂中的一种或两种；所述粉末涂料中流平剂，按重量百分比计为0.7-1.0％；所述粉末涂料中砂纹剂，按重量百分比计为0.3-0.8％；所述粉末涂料中皱纹剂，按重量百分比计为0.06-0.1％。8.根据权利要求要求4所述的粉末涂料，其特征在于：所述的颜料为无机颜料、有机颜料或珠光颜料。9.根据权利要求要求4所述的粉末涂料，其特征在于：所述的助剂为增光剂、消光剂、抗氧剂、抗菌剂、紫外线吸收剂、脱气剂和抗划伤剂中的一种或几种。10.根据权利要求4-9任一项所述的粉末涂料，其特征在于：所述的端羧基聚酯树脂与固化剂HAA的质量比为12-44∶1；所述的NW-5与固化剂HAA的质量比为0.25-3.0∶1。2CN108659208A说明书1/13页一种双官能团聚酯树脂的制备方法及其应用技术领域[0001]本发明属于聚酯树脂技术领域，具体涉及一种双官能团聚酯树脂的制备方法及其应用。背景技术[0002]端羧基聚酯树脂使用TGIC、T-105及环氧等固化，端羟基聚酯树脂使用封闭异氰酸酯固化。两种体系的聚酯树脂各具优势，端羧基聚酯树脂与固化剂固化成膜后综合性能较为平衡，价格较低，适用面广；而端羟基聚酯树脂在使用异氰酸酯固化后具有极佳的流平性、耐溶剂性和耐候性等突出性能，但受制于价格等因素的影响，目前市场上使用的聚酯树脂主要还是端羧基聚酯树脂。然而，随着人们生活水平的提高，对涂层的综合性能要求也越来越高，而单独端羧基聚酯树脂或端羟基聚酯都或多
