环氧树脂改性聚氨酯超支化预聚体和水泥界面剂.pdf

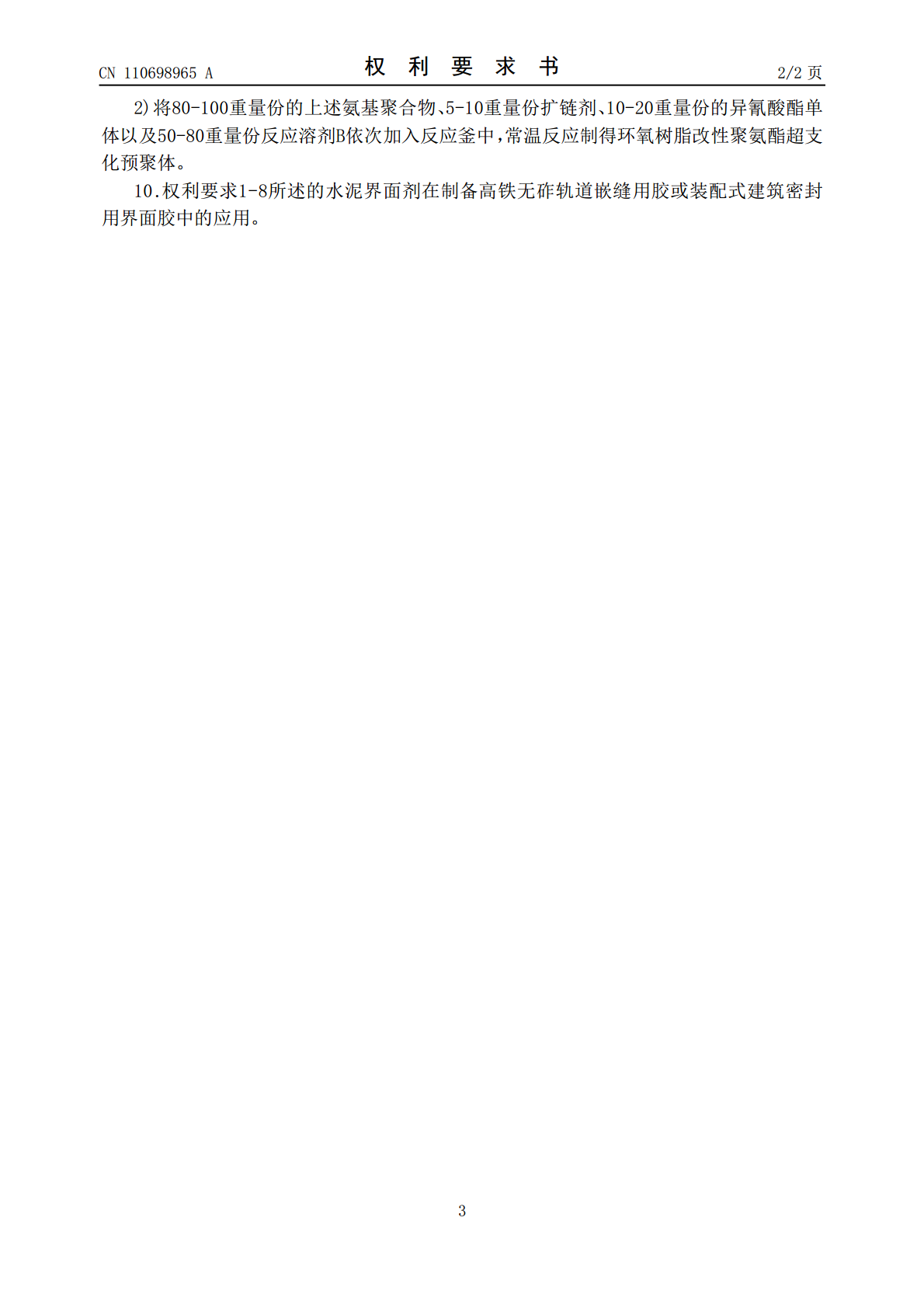

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110698965A(43)申请公布日2020.01.17(21)申请号201911144270.9(22)申请日2019.11.20(71)申请人广州市白云化工实业有限公司地址510405广东省广州市白云区广州民营科技园云安路1号(72)发明人戴飞亮付子恩蒋金博周波雄罗元章(74)专利代理机构广州广典知识产权代理事务所(普通合伙)44365代理人万志香(51)Int.Cl.C09D175/04(2006.01)C08G18/32(2006.01)C08G18/58(2006.01)C08G18/65(2006.01)权利要求书2页说明书6页(54)发明名称环氧树脂改性聚氨酯超支化预聚体和水泥界面剂(57)摘要本发明提供了一种水泥界面剂，由包括以下组分制备而成：环氧树脂改性聚氨酯超支化预聚体、稀释溶剂、硅烷偶联剂、固化催化剂，其中所述的环氧树脂改性聚氨酯超支化预聚体由环氧树脂、多元胺和反应溶剂A，加热反应制备得到氨基聚合物；扩链剂、异氰酸酯单体以及反应溶剂B依次加入反应釜中，加热反应制得。本发明所述水泥界面剂采用环氧树脂改性聚氨酯超支化预聚体为成膜基础聚合物，克服了传统的聚氨酯界面剂耐水性不佳的弊病；此外本发明所述界面剂对水泥润湿粘接性能优良，所制备的无砟轨道嵌缝胶用水泥界面剂不仅可应用于高铁无砟轨道嵌缝用胶，并可广泛应用于装配式建筑密封用界面胶处理。CN110698965ACN110698965A权利要求书1/2页1.一种水泥界面剂，其特征在于，由包括以下按重量份计的组分制备而成：所述的环氧树脂改性聚氨酯超支化预聚体通过以下方法制备得到：1)在反应釜中加入10～20重量份环氧树脂、5-10重量份多元胺和20-40重量份反应溶剂A，加热反应制备得到氨基聚合物；2)将80-100重量份的上述氨基聚合物、5-10重量份扩链剂、10-20重量份的异氰酸酯单体以及50-80重量份反应溶剂B依次加入反应釜中，常温反应制得环氧树脂改性聚氨酯超支化预聚体。2.根据权利要求1所述的水泥界面剂，其特征在于，步骤1)中反应条件为：加热至100-120℃搅拌120-180min。3.根据权利要求1所述的水泥界面剂，其特征在于，所述环氧树脂为环氧值为0.48-0.54的E-51、环氧值为0.41-0.47的E44中的至少一种。4.根据权利要求1所述的水泥界面剂，其特征在于，所述的多元胺为二乙烯三胺、三乙烯四胺、四乙烯五胺中的一种或者几种。5.根据权利要求1所述的水泥界面剂，其特征在于，所述的反应溶剂A为N,N-二甲基甲酰胺、N,N-二乙基甲酰胺、N,N-二甲基乙酰胺、N,N-二乙基乙酰胺、二甲基亚砜、N-甲基吡咯烷酮、N-乙基吡咯烷酮的至少一种；和/或所述的反应溶剂B为乙酸丁酯、碳酸二甲酯、二氯丁烷、异佛尔酮、120号溶剂油中的一种或者几种。6.根据权利要求1所述的水泥界面剂，其特征在于，所述的扩链剂为1,4-丁二醇、1,2-乙二醇、1,3-丙二醇、1,6-己二醇中的一种或者几种。7.根据权利要求1所述的水泥界面剂，其特征在于，所述的异氰酸酯单体为甲苯二异氰酸酯、二苯基甲烷二异氰酸酯、异佛尔酮二异氰酸酯、六亚甲基二异氰酸酯、萘二异氰酸酯中的一种或者几种。8.根据权利要求1-7任一项所述的水泥界面剂，其特征在于，所述的稀释溶剂为乙酸乙酯、环己烷、正己烷、丙酮、丁酮、甲乙酮、甲苯、二甲苯中的一种或者几种；和/或所述的硅烷偶联剂为3-异氰酸酯基丙基三甲氧基硅氧烷、3-异氰酸酯基丙基三乙氧基硅氧烷、γ-(2,3-环氧丙氧)丙基三甲氧基硅烷、γ-(2,3-环氧丙氧)丙基三乙氧基硅烷、2-(3,4-环氧环己烷基)乙基三甲氧基硅烷、2-(3,4-环氧环己烷基)乙基三乙氧基硅烷的一种或者几种；所述的固化催化剂为辛酸亚锡、二月桂酸二丁基锡、二月桂酸二辛基锡、二醋酸二丁基锡的一种或者几种。9.一种环氧树脂改性聚氨酯超支化预聚体，其特征在于，其由包括以下步骤的方法制备得到：1)在反应釜中加入10～20重量份环氧树脂、5-10重量份多元胺和20-40重量份反应溶剂A，加热反应制得氨基聚合物；2CN110698965A权利要求书2/2页2)将80-100重量份的上述氨基聚合物、5-10重量份扩链剂、10-20重量份的异氰酸酯单体以及50-80重量份反应溶剂B依次加入反应釜中，常温反应制得环氧树脂改性聚氨酯超支化预聚体。10.权利要求1-8所述的水泥界面剂在制备高铁无砟轨道嵌缝用胶或装配式建筑密封用界面胶中的应用。3CN110698965A说明书1/6页环氧树脂改性聚氨酯超支化预聚体和水泥界面剂技术领域[0001]本发明属于高分子材料领域，具体涉及一种环氧树脂改性聚氨酯超支化预聚体和水泥界面剂。背景技
