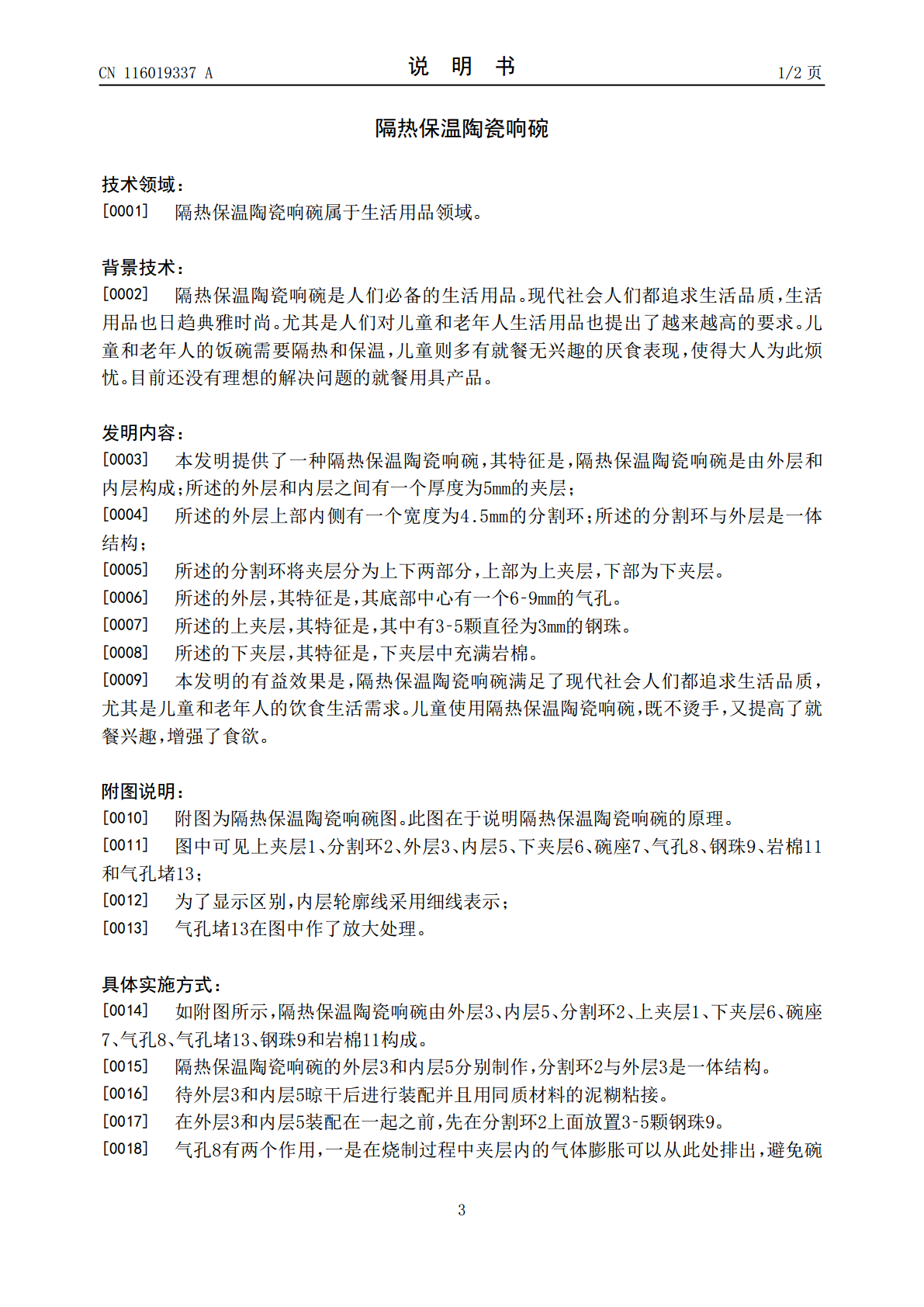

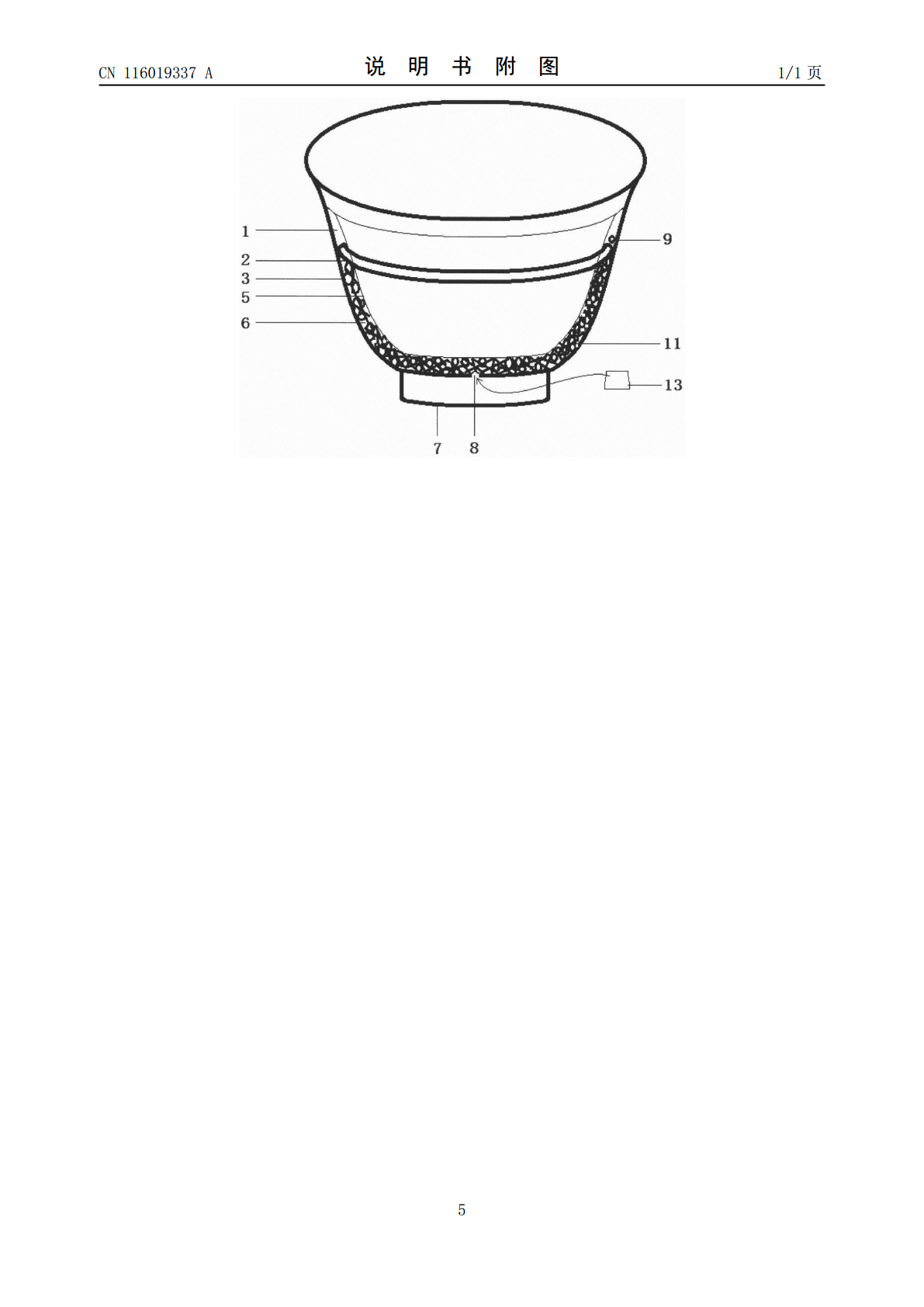

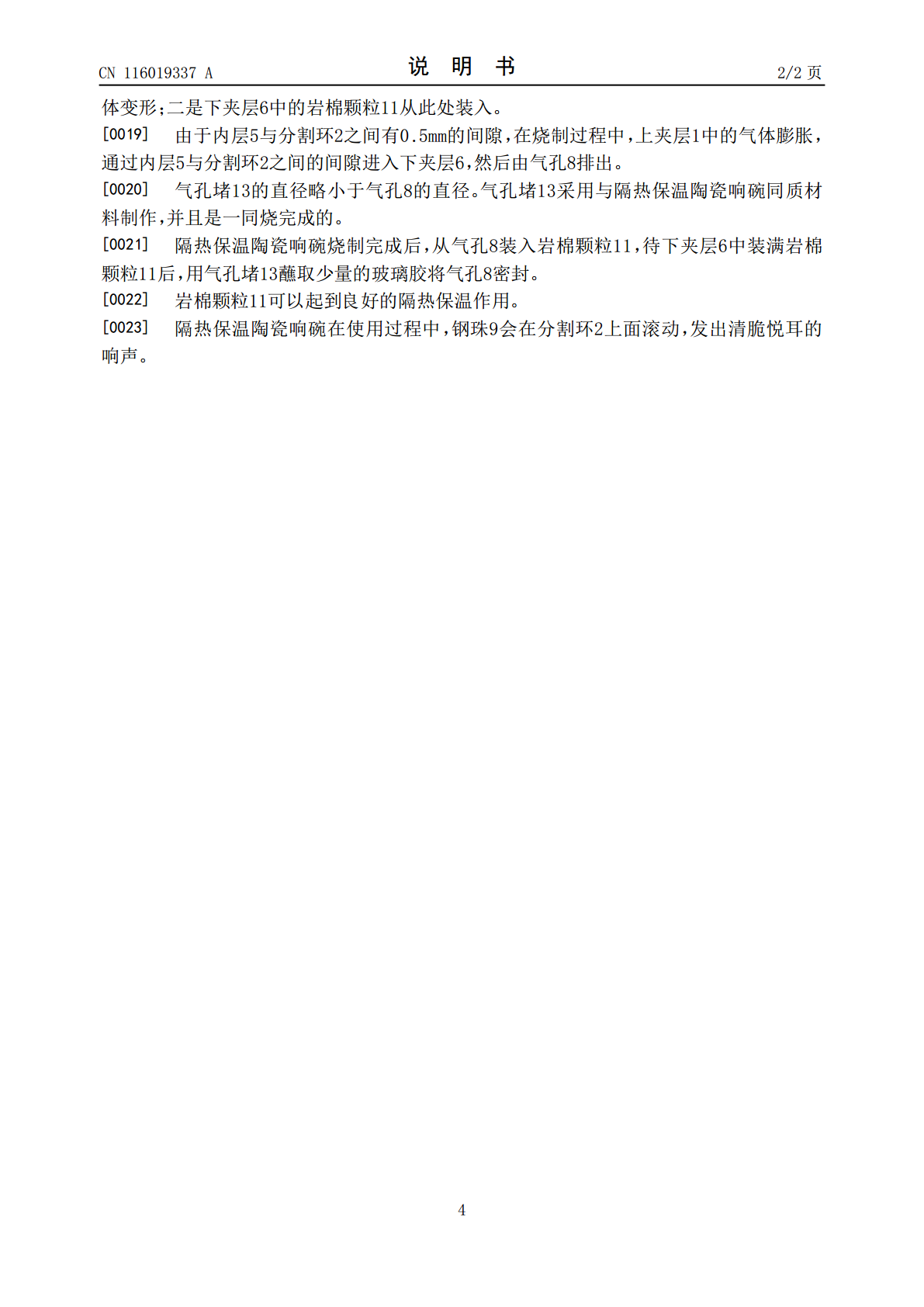

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN116019337A(43)申请公布日2023.04.28(21)申请号202111251838.4(22)申请日2021.10.27(71)申请人王红地址250101山东省济南市历城区舜宁路66号舜宁社区东城逸家校区逸雅园三区1-1-701(72)发明人王红(51)Int.Cl.A47G19/02(2006.01)权利要求书1页说明书2页附图1页(54)发明名称隔热保温陶瓷响碗(57)摘要隔热保温陶瓷响碗属于生活用品领域。隔热保温陶瓷响碗是由外层和内层构成；所述的外层和内层之间有一个厚度为5mm的夹层；外层上部内侧有一个宽度为4.5mm的分割环；所述的分割环与外层是一体结构；分割环将夹层分为上下两部分，上部为上夹层，下部为下夹层；上夹层中有3‑5颗直径为3mm的钢珠；下夹层中充满岩棉。本发明的有益效果是，隔热保温陶瓷响碗满足了现代社会人们都追求生活品质，尤其是儿童和老年人的饮食生活需求。儿童使用隔热保温陶瓷响碗，既不烫手，又提高了就餐兴趣，增强了食欲。CN116019337ACN116019337A权利要求书1/1页1.隔热保温陶瓷响碗，其特征是，隔热保温陶瓷响碗是由外层和内层构成；所述的外层和内层之间有一个厚度为5mm的夹层；所述的外层上部内侧有一个宽度为4.5mm的分割环；所述的分割环与外层是一体结构；所述的分割环将夹层分为上下两部分，上部为上夹层，下部为下夹层。2.根据权利要求1所述的外层，其特征是，其底部中心有一个6‑9mm的气孔。3.根据权利要求1所述的上夹层，其特征是，其中有3‑5颗直径为3mm的钢珠。4.根据权利要求1所述的下夹层，其特征是，下夹层中充满岩棉。2CN116019337A说明书1/2页隔热保温陶瓷响碗技术领域：[0001]隔热保温陶瓷响碗属于生活用品领域。背景技术：[0002]隔热保温陶瓷响碗是人们必备的生活用品。现代社会人们都追求生活品质，生活用品也日趋典雅时尚。尤其是人们对儿童和老年人生活用品也提出了越来越高的要求。儿童和老年人的饭碗需要隔热和保温，儿童则多有就餐无兴趣的厌食表现，使得大人为此烦忧。目前还没有理想的解决问题的就餐用具产品。发明内容：[0003]本发明提供了一种隔热保温陶瓷响碗，其特征是，隔热保温陶瓷响碗是由外层和内层构成；所述的外层和内层之间有一个厚度为5mm的夹层；[0004]所述的外层上部内侧有一个宽度为4.5mm的分割环；所述的分割环与外层是一体结构；[0005]所述的分割环将夹层分为上下两部分，上部为上夹层，下部为下夹层。[0006]所述的外层，其特征是，其底部中心有一个6‑9mm的气孔。[0007]所述的上夹层，其特征是，其中有3‑5颗直径为3mm的钢珠。[0008]所述的下夹层，其特征是，下夹层中充满岩棉。[0009]本发明的有益效果是，隔热保温陶瓷响碗满足了现代社会人们都追求生活品质，尤其是儿童和老年人的饮食生活需求。儿童使用隔热保温陶瓷响碗，既不烫手，又提高了就餐兴趣，增强了食欲。附图说明：[0010]附图为隔热保温陶瓷响碗图。此图在于说明隔热保温陶瓷响碗的原理。[0011]图中可见上夹层1、分割环2、外层3、内层5、下夹层6、碗座7、气孔8、钢珠9、岩棉11和气孔堵13；[0012]为了显示区别，内层轮廓线采用细线表示；[0013]气孔堵13在图中作了放大处理。具体实施方式：[0014]如附图所示，隔热保温陶瓷响碗由外层3、内层5、分割环2、上夹层1、下夹层6、碗座7、气孔8、气孔堵13、钢珠9和岩棉11构成。[0015]隔热保温陶瓷响碗的外层3和内层5分别制作，分割环2与外层3是一体结构。[0016]待外层3和内层5晾干后进行装配并且用同质材料的泥糊粘接。[0017]在外层3和内层5装配在一起之前，先在分割环2上面放置3‑5颗钢珠9。[0018]气孔8有两个作用，一是在烧制过程中夹层内的气体膨胀可以从此处排出，避免碗3CN116019337A说明书2/2页体变形；二是下夹层6中的岩棉颗粒11从此处装入。[0019]由于内层5与分割环2之间有0.5mm的间隙，在烧制过程中，上夹层1中的气体膨胀，通过内层5与分割环2之间的间隙进入下夹层6，然后由气孔8排出。[0020]气孔堵13的直径略小于气孔8的直径。气孔堵13采用与隔热保温陶瓷响碗同质材料制作，并且是一同烧完成的。[0021]隔热保温陶瓷响碗烧制完成后，从气孔8装入岩棉颗粒11，待下夹层6中装满岩棉颗粒11后，用气孔堵13蘸取少量的玻璃胶将气孔8密封。[0022]岩棉颗粒11可以起到良好的隔热保温作用。[0023]隔热保温陶瓷响碗在使用过程中，钢珠9会在分割环2上面滚动，发出清脆悦耳的响声。4CN116019337A说明书附图1/1页5
