一种模块化安装的断路器.pdf

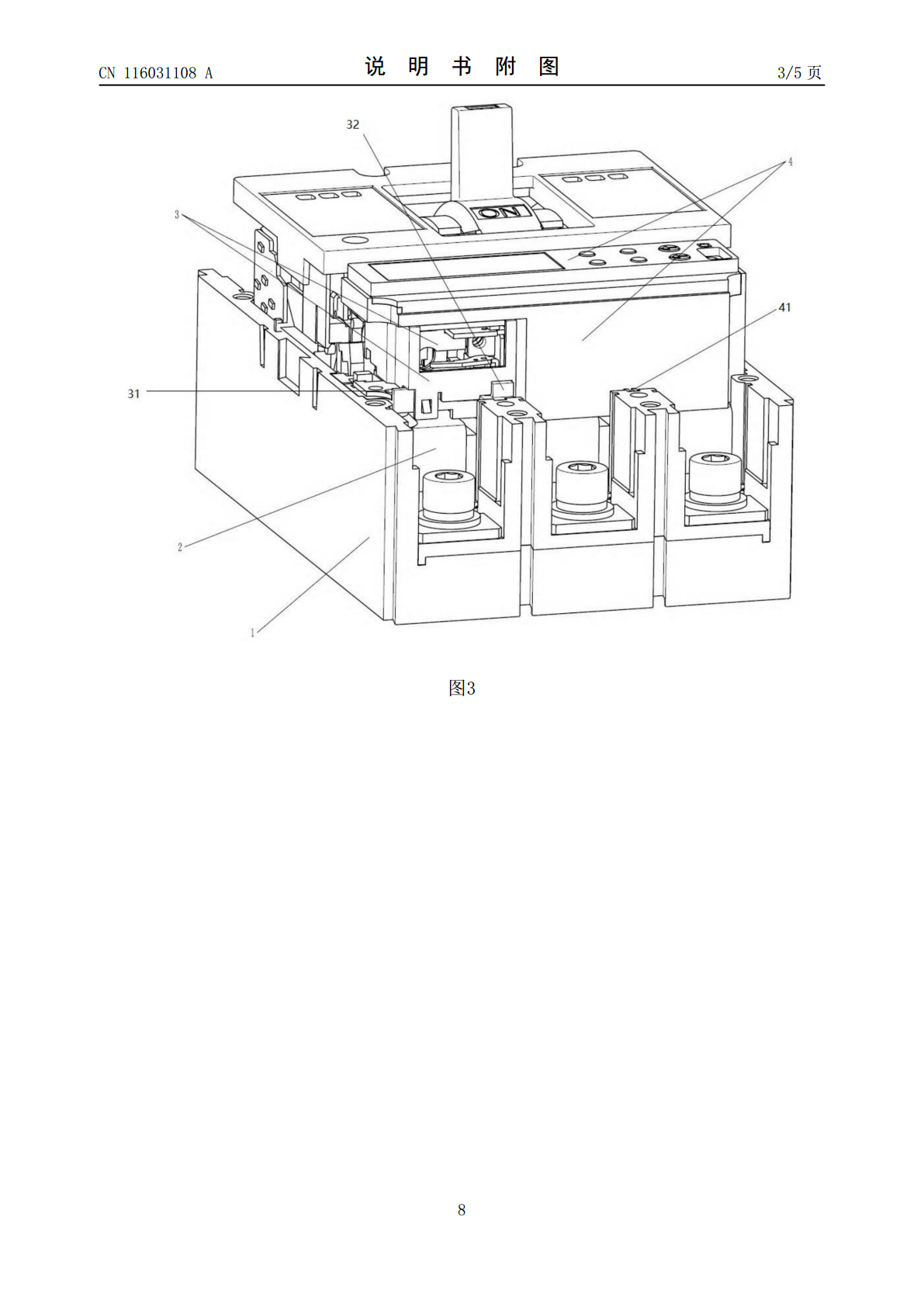

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN116031108A(43)申请公布日2023.04.28(21)申请号202111252852.6(22)申请日2021.10.27(71)申请人上海电器股份有限公司人民电器厂地址200072上海市青浦区重固镇新康路588号(72)发明人赵轶磊(74)专利代理机构上海科盛知识产权代理有限公司31225专利代理师陈天宝(51)Int.Cl.H01H71/02(2006.01)H01H71/10(2006.01)权利要求书1页说明书3页附图5页(54)发明名称一种模块化安装的断路器(57)摘要本发明涉及一种模块化安装的断路器，包括基座、互感器模块、磁通变换器模块、电子控制器模块，其中具体地：基座上设有一个或多个模块安装位，并在模块安装位的一侧设有基座定位槽；互感器模块外壁面上设有互感器模块定位凸台；磁通变换器模块外壁面上设有磁通变换器模块定位凸台；电子控制器模块外壁面上设有电子控制器模块定位凸台，互感器模块、磁通变换器模块、电子控制器模块均设于模块安装位中，并分别与基座定位槽匹配。与现有技术相比，本发明安装简单，结构可靠，有利于降低时间和人力成本，在断路器后部提供了模块化安装的功能，具有良好的推广前景。CN116031108ACN116031108A权利要求书1/1页1.一种模块化安装的断路器，其特征在于，包括：基座(1)，其上设有一个或多个模块安装位，并在模块安装位的一侧设有基座定位槽；互感器模块(2)，其外壁面上设有互感器模块定位凸台，所述互感器模块(2)能够装设于模块安装位中，并使得互感器模块定位凸台与基座定位槽卡接匹配；磁通变换器模块(3)，其外壁面上设有磁通变换器模块定位凸台(32)，所述磁通变换器模块(3)能够装设于模块安装位中，并使得磁通变换器模块定位凸台(32)与基座定位槽卡接匹配；电子控制器模块(4)，其外壁面上设有电子控制器模块定位凸台(41)，所述电子控制器模块(4)能够装设于模块安装位中，并使得电子控制器模块定位凸台(41)与基座定位槽卡接匹配。2.根据权利要求1所述的一种模块化安装的断路器，其特征在于，所述磁通变换器模块(3)底面设有固定板，所述固定板上设有磁通变换器模块定位孔(31)，通过螺钉贯穿所述定位孔(31)，实现磁通变换器模块(3)与所述基座(1)之间的固定连接。3.根据权利要求1所述的一种模块化安装的断路器，其特征在于，所述基座(1)上设有两个定位柱(5)，两个定位柱(5)上分别设有基座第一定位槽(11)和基座第二定位槽(12)。4.根据权利要求3所述的一种模块化安装的断路器，其特征在于，所述第一定位槽(11)和基座第二定位槽(12)均为竖向定位槽。5.根据权利要求3所述的一种模块化安装的断路器，其特征在于，所述互感器模块(2)包括与三相电路对应的三个子模块，第一子模块与第二子模块之间设有互感器模块第一隔板，所述互感器模块第一隔板上设有互感器模块第一定位凸台(21)，第二子模块与第三子模块之间设有第二隔板，所述第二隔板上设有互感器模块第二定位凸台(22)。6.根据权利要求5所述的一种模块化安装的断路器，其特征在于，所述第一定位凸台(21)和第二定位凸台(22)分别与基座第一定位槽(11)和基座第二定位槽(12)卡接匹配。7.根据权利要求1所述的一种模块化安装的断路器，其特征在于，所述磁通变换器模块设于所述互感器模块(2)上方。8.根据权利要求7所述的一种模块化安装的断路器，其特征在于，所述磁通变换器模块定位凸台(32)与所述基座第一定位槽(11)卡接匹配。9.根据权利要求1所述的一种模块化安装的断路器，其特征在于，所述电子控制器模块(4)设于所述互感器模块(2)上方，且所述电子控制器模块(4)设于所述磁通变换器模块(3)一侧。10.根据权利要求9所述的一种模块化安装的断路器，其特征在于，所述电子控制器模块定位凸台(41)与所述基座第二定位槽(12)卡接匹配。2CN116031108A说明书1/3页一种模块化安装的断路器技术领域[0001]本发明涉及断路器设备领域，尤其是涉及一种模块化安装的断路器。背景技术[0002]目前市场315A及其以下壳架电子式塑壳断路器的智能脱扣控制装置，安装流程繁琐，安装效率低，模块化程度较低，不利于企业进行自动化生产和批量化安装，时间和人力成本高。[0003]现有技术中亟需研发一种用于提供可模块化、高效化的智能脱扣控制模块的安装方式及对应的安装结构。发明内容[0004]本发明的目的就是为了克服上述现有技术存在的缺陷而提供一种模块化安装的断路器，实现了塑壳断路器的模块化、高效化的安装流程。[0005]本发明的目的可以通过以下技术方案来实现：[0006]本发明的目的是保护一种模块化安装的断路器，包括基座、
