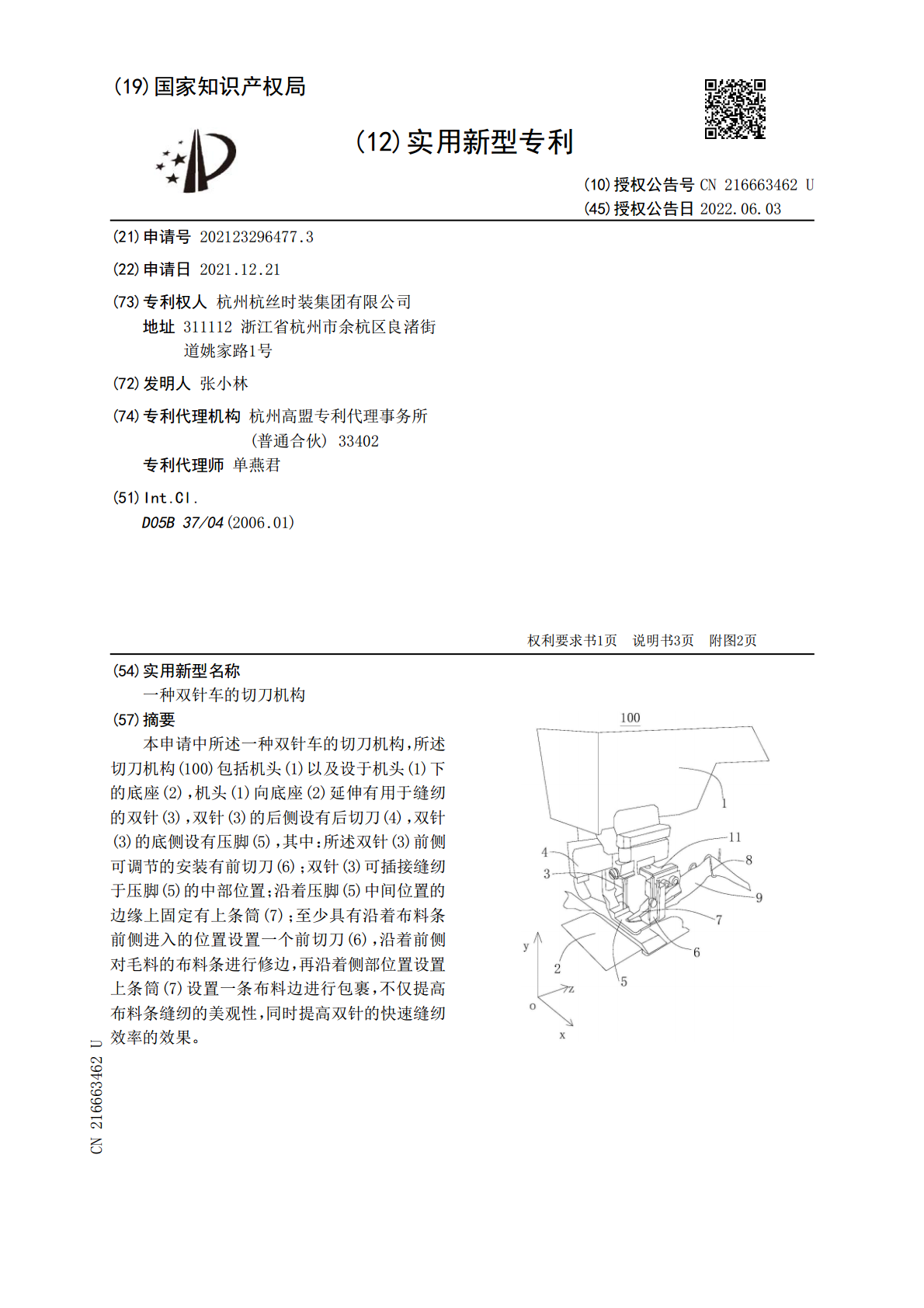

一种双针车的切刀机构.pdf
2023-05-26
10金币
7页
慧颖****23
实名认证
内容提供者
1/7
2/7
3/7
4/7
5/7
6/7
7/7
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种双针车的切刀机构.pdf

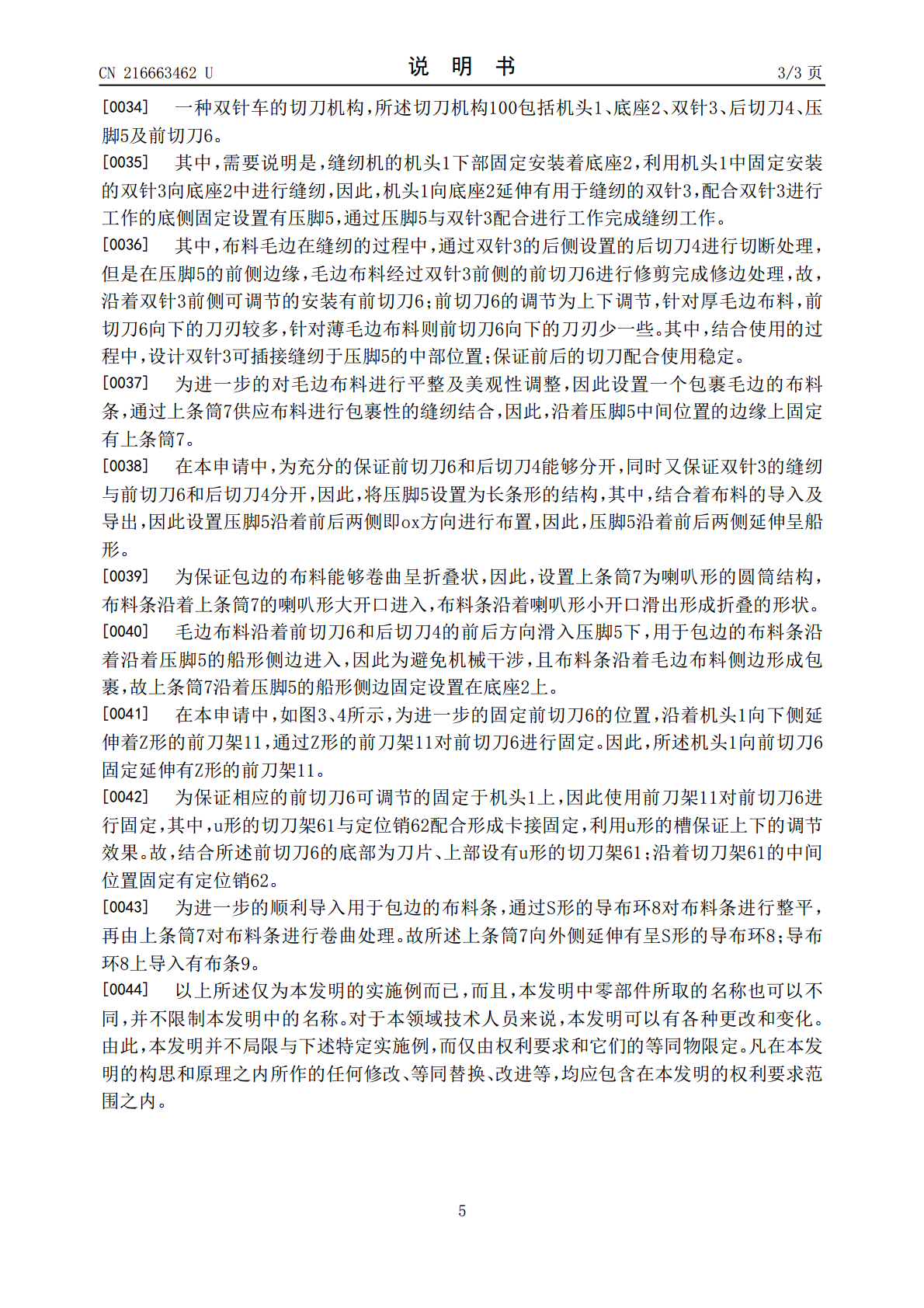

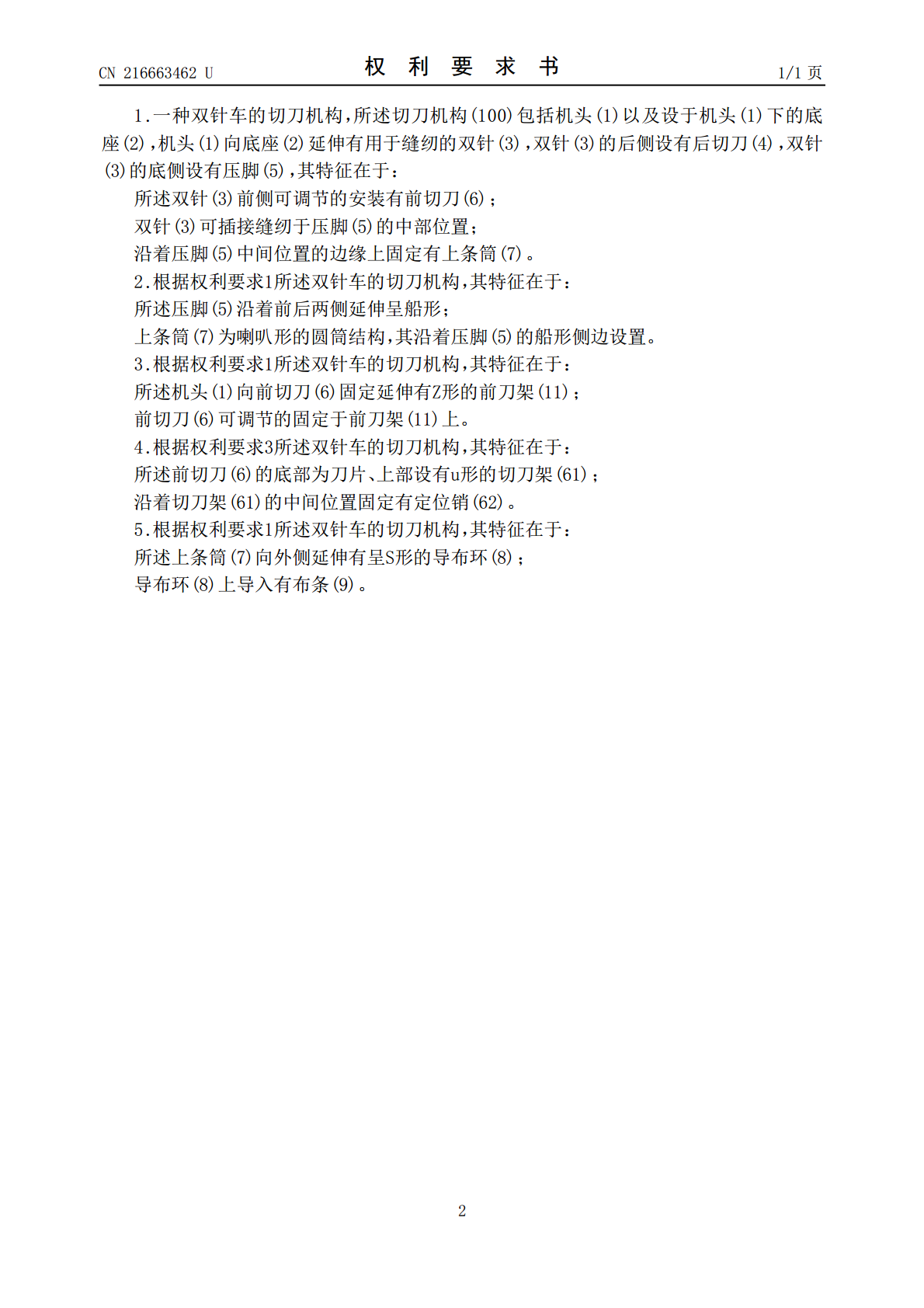

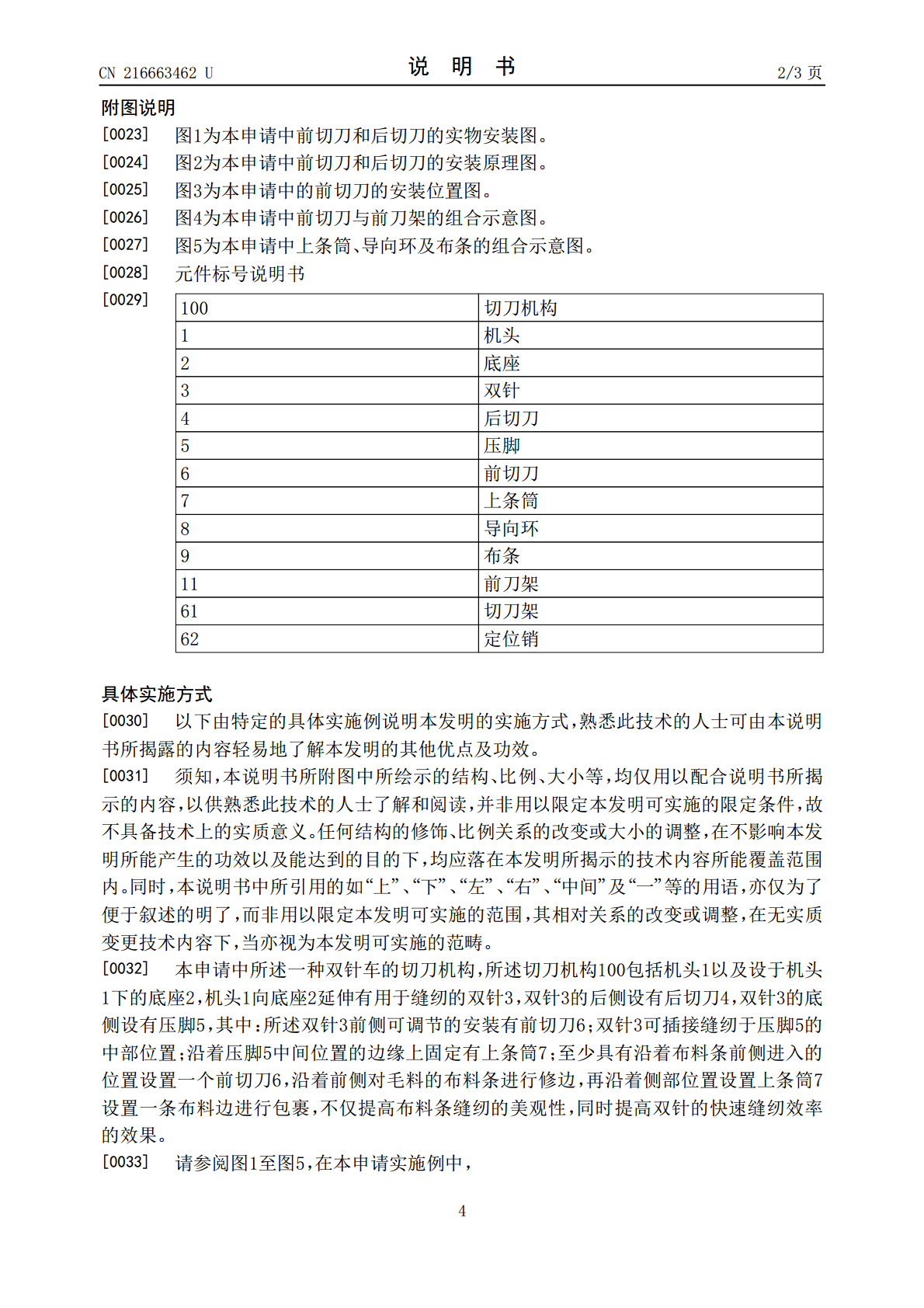

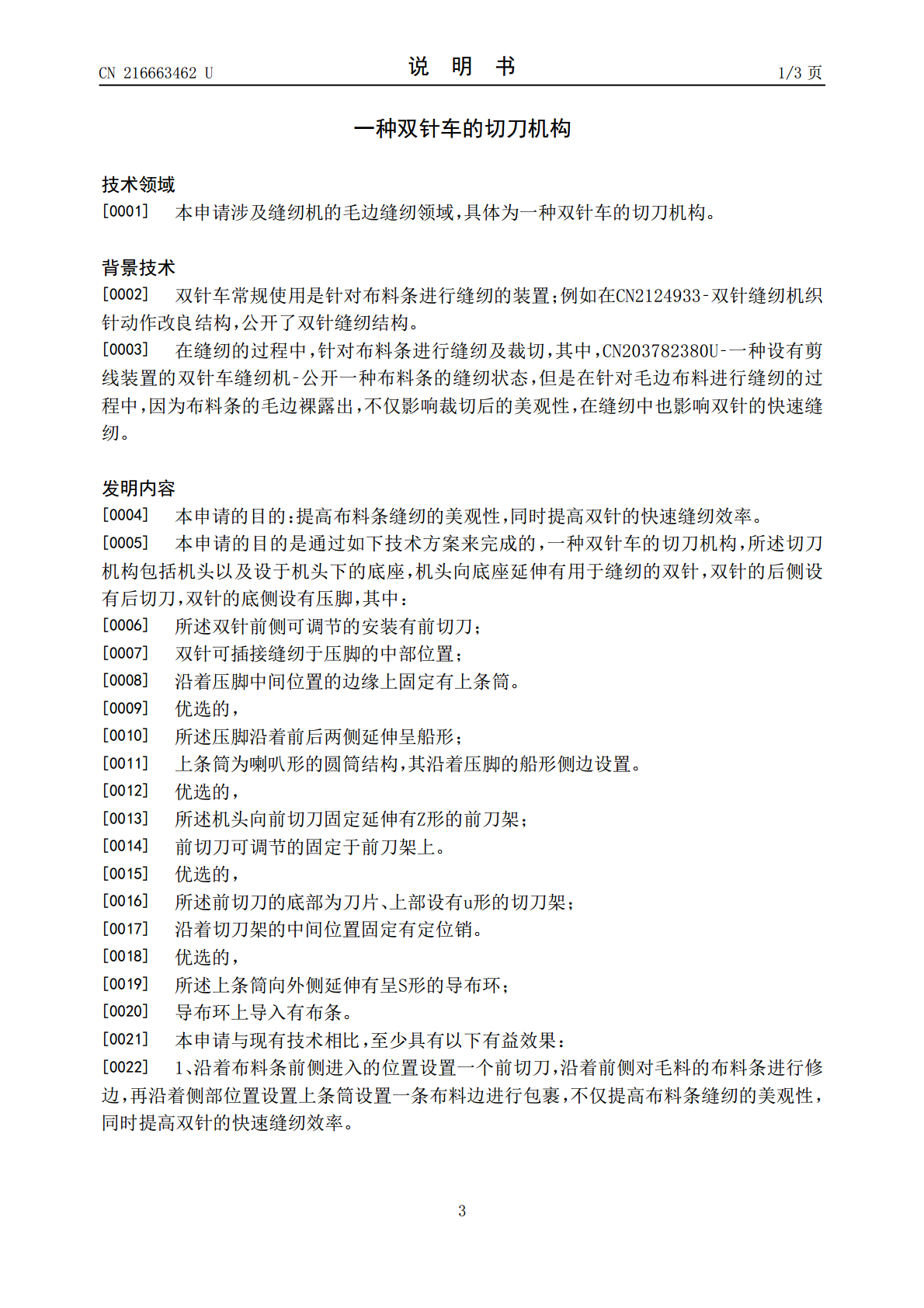

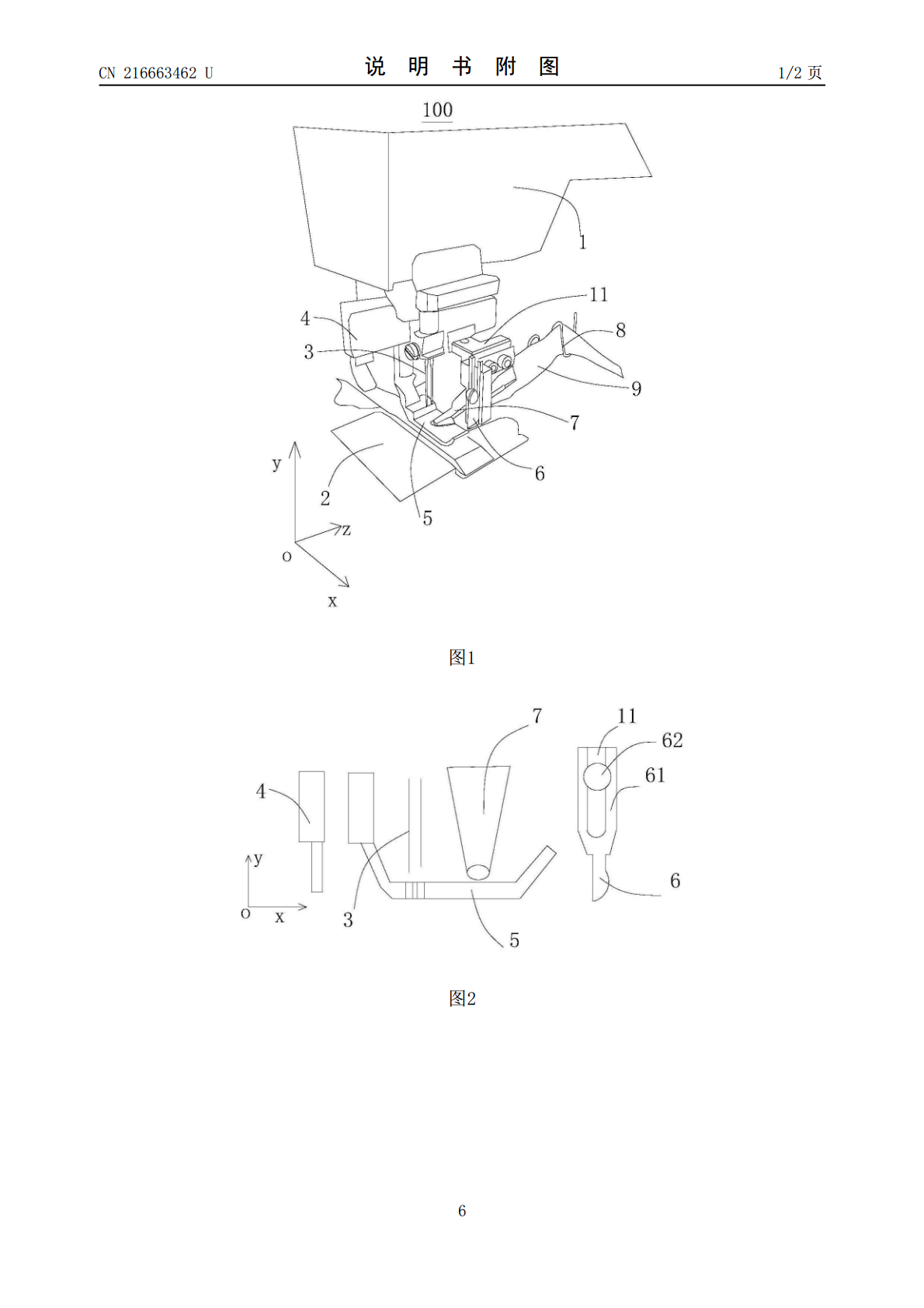

本申请中所述一种双针车的切刀机构,所述切刀机构(100)包括机头(1)以及设于机头(1)下的底座(2),机头(1)向底座(2)延伸有用于缝纫的双针(3),双针(3)的后侧设有后切刀(4),双针(3)的底侧设有压脚(5),其中:所述双针(3)前侧可调节的安装有前切刀(6);双针(3)可插接缝纫于压脚(5)的中部位置;沿着压脚(5)中间位置的边缘上固定有上条筒(7);至少具有沿着布料条前侧进入的位置设置一个前切刀(6),沿着前侧对毛料的布料条进行修边,再沿着侧部位置设置上条筒(7)设置一条布料边进行包裹,不仅
