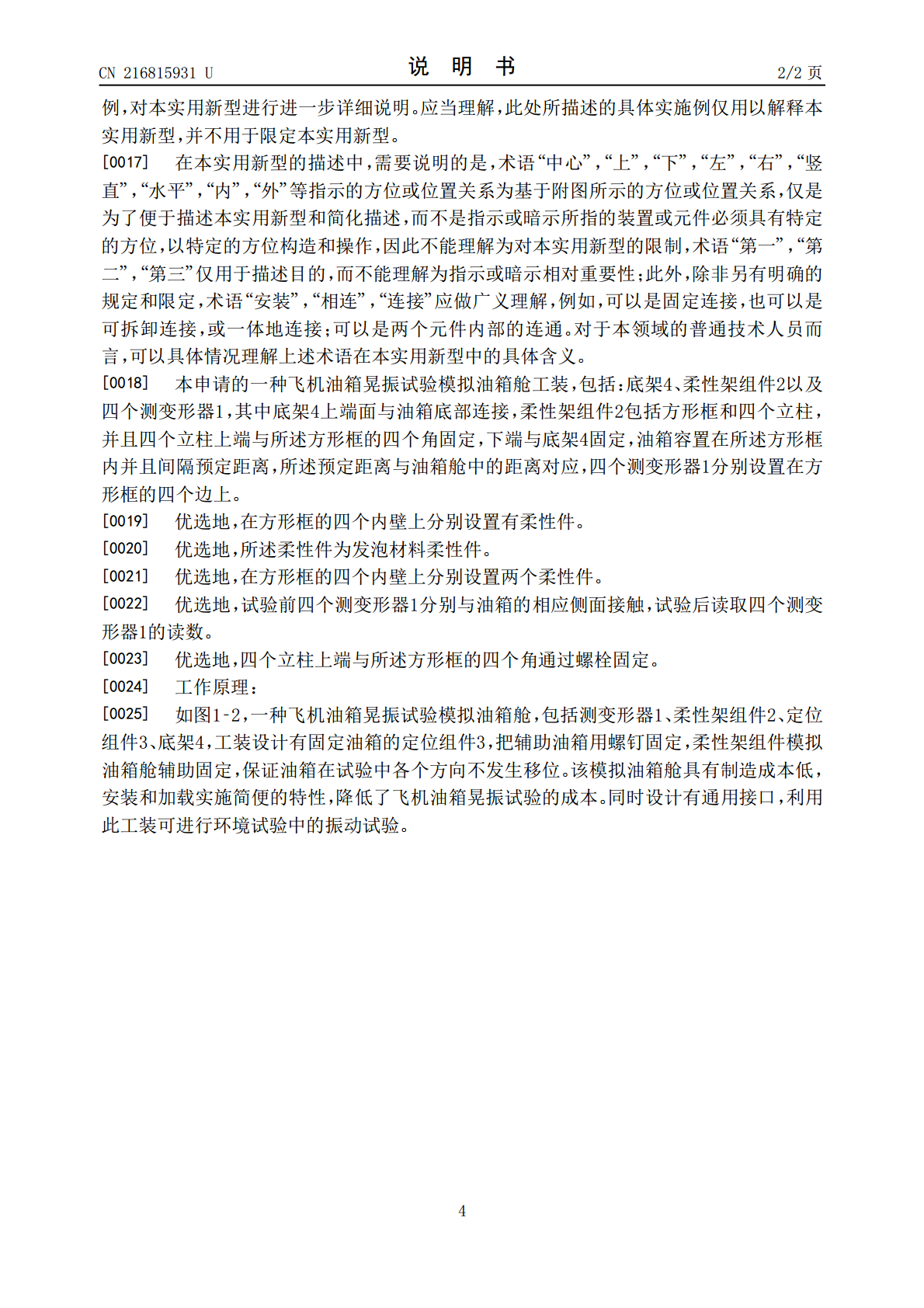

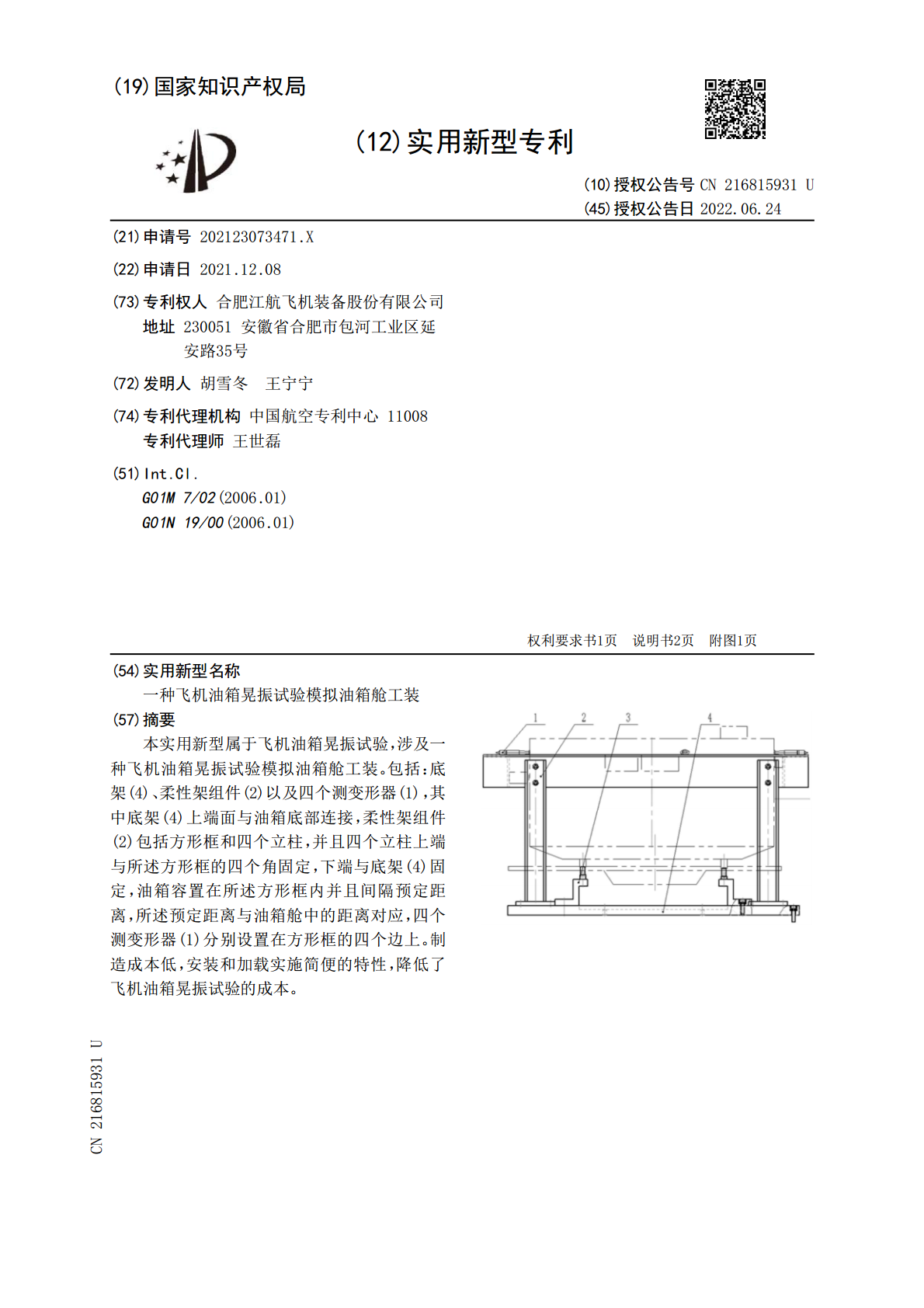

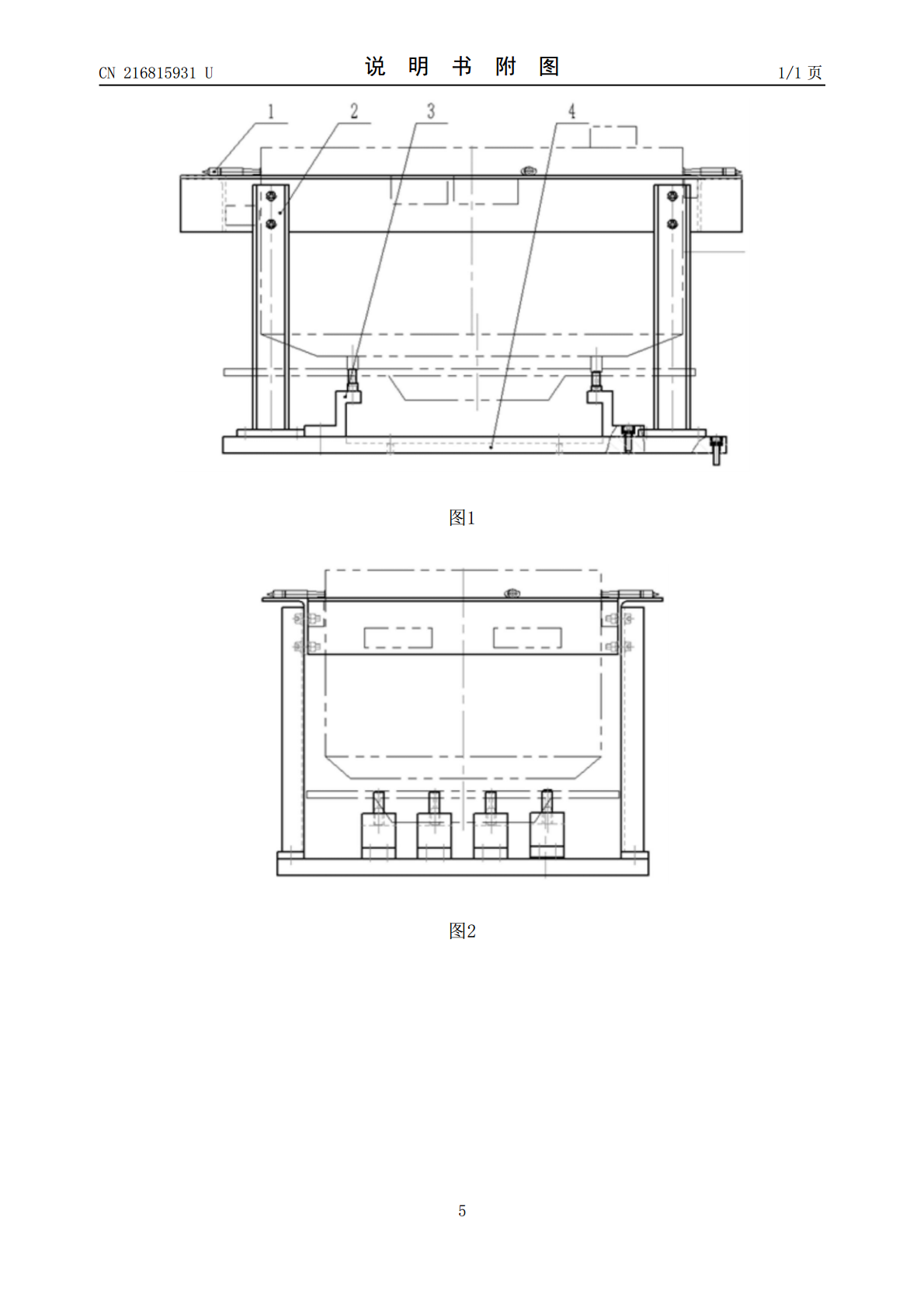

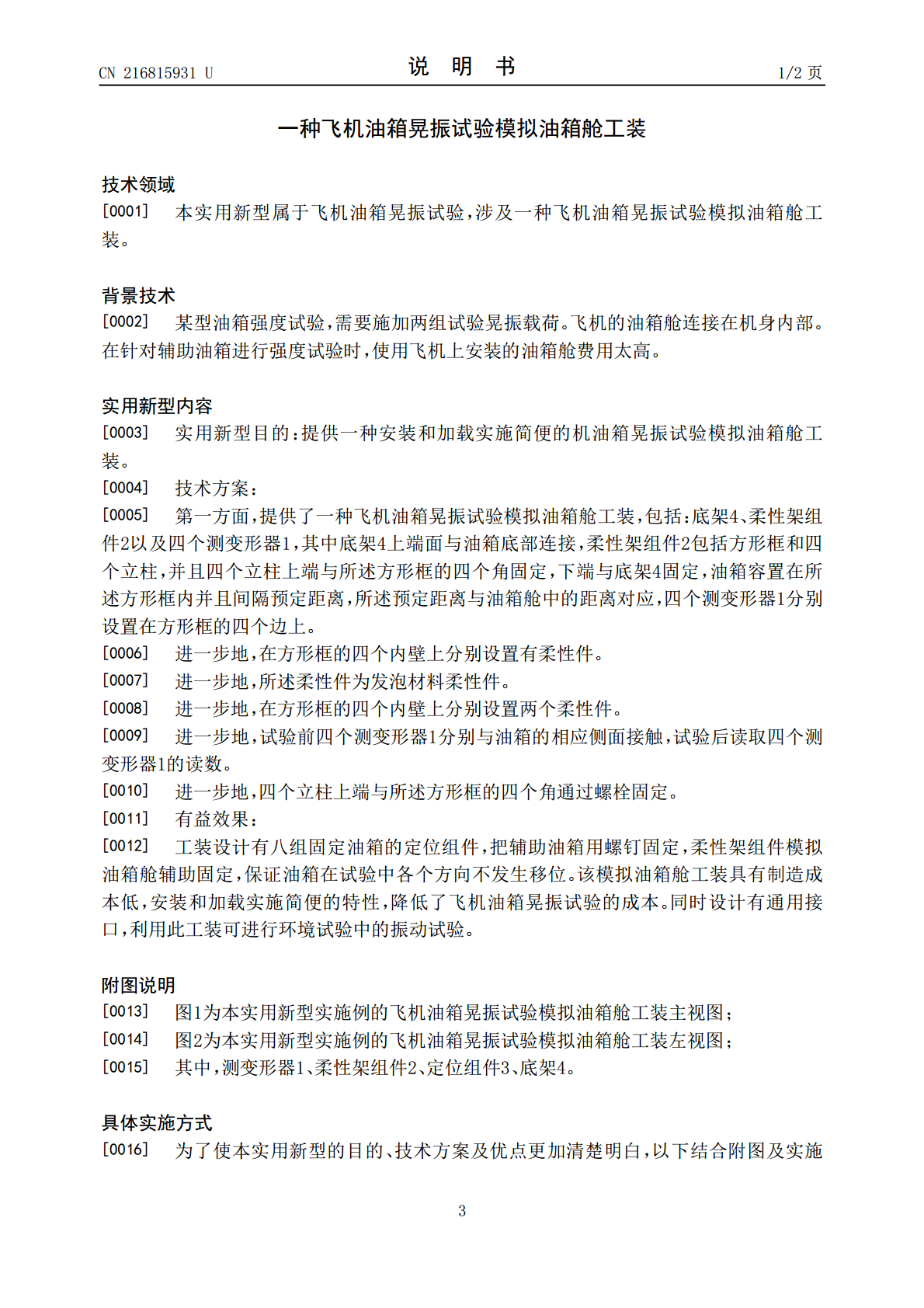

本实用新型属于飞机油箱晃振试验,涉及一种飞机油箱晃振试验模拟油箱舱工装。包括:底架(4)、柔性架组件(2)以及四个测变形器(1),其中底架(4)上端面与油箱底部连接,柔性架组件(2)包括方形框和四个立柱,并且四个立柱上端与所述方形框的四个角固定,下端与底架(4)固定,油箱容置在所述方形框内并且间隔预定距离,所述预定距离与油箱舱中的距离对应,四个测变形器(1)分别设置在方形框的四个边上。制造成本低,安装和加载实施简便的特性,降低了飞机油箱晃振试验的成本。
