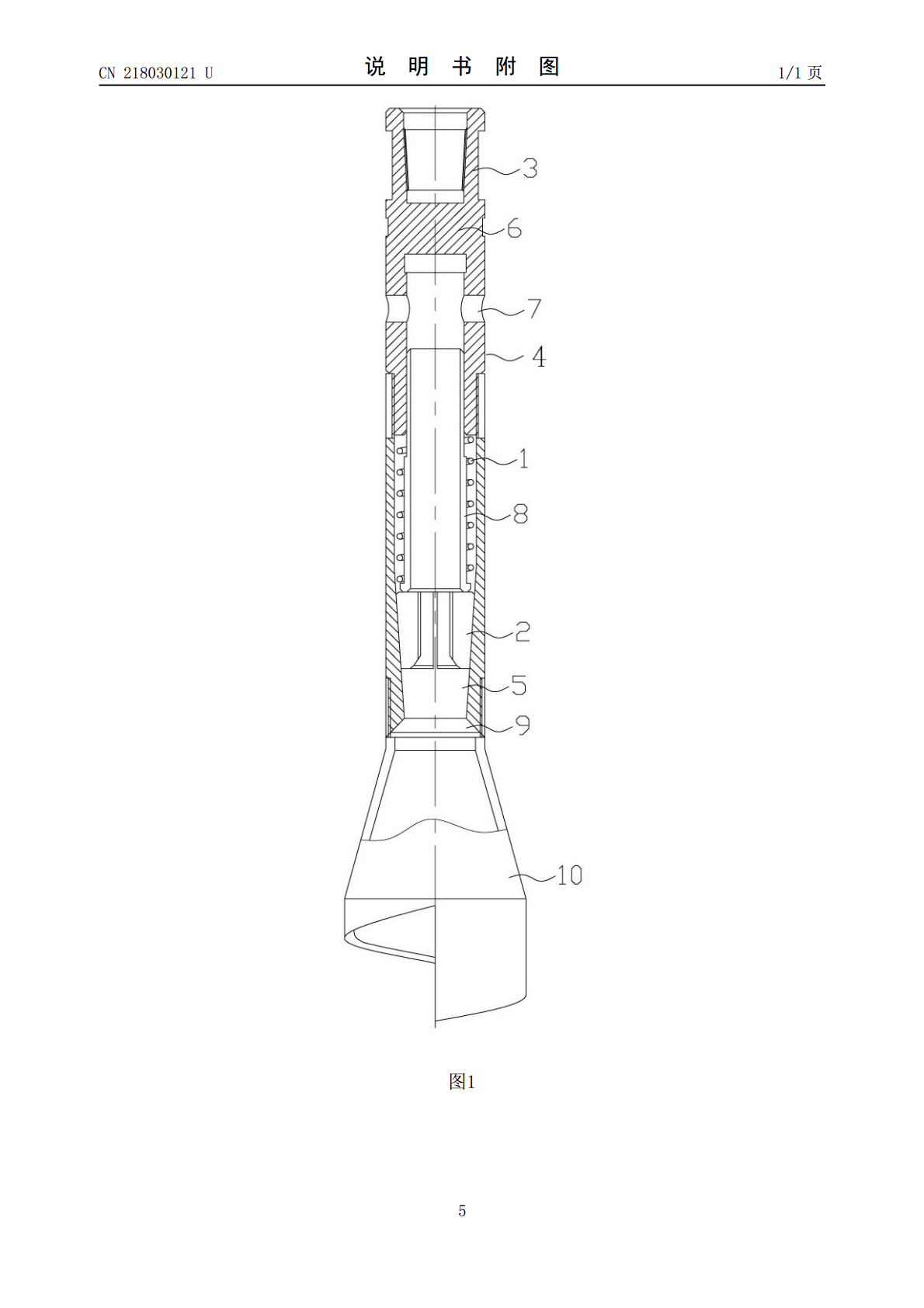

抽油杆打捞筒涉及石油机械技术领域,包括打捞筒本体、弹簧(1)和卡瓦(2),打捞筒本体包括上方的导引套(4)和下方的内锥筒(5),导引套(4)筒壁设有导流孔(7),内锥筒(5)螺接在导引套(4)的下方,内锥筒(5)内置有弹簧筒(8),弹簧筒(8)的上端插入到导引套(4)内,弹簧筒(8)的外壁的中段位置及下端位置分别设有一个台肩,中间位置的台肩与导引套(4)的下端面配合,弹簧(1)套在弹簧筒(8)上两端分别抵在导引套(4)的下端和弹簧筒(8)下端的台肩上,内锥筒(5)的内锥面设在弹簧筒(8)的下方,卡瓦(2)设在内锥筒(5)的内锥面处。具有结构设计合理、不易卡滞、打捞效果好、成功率高的优点。
