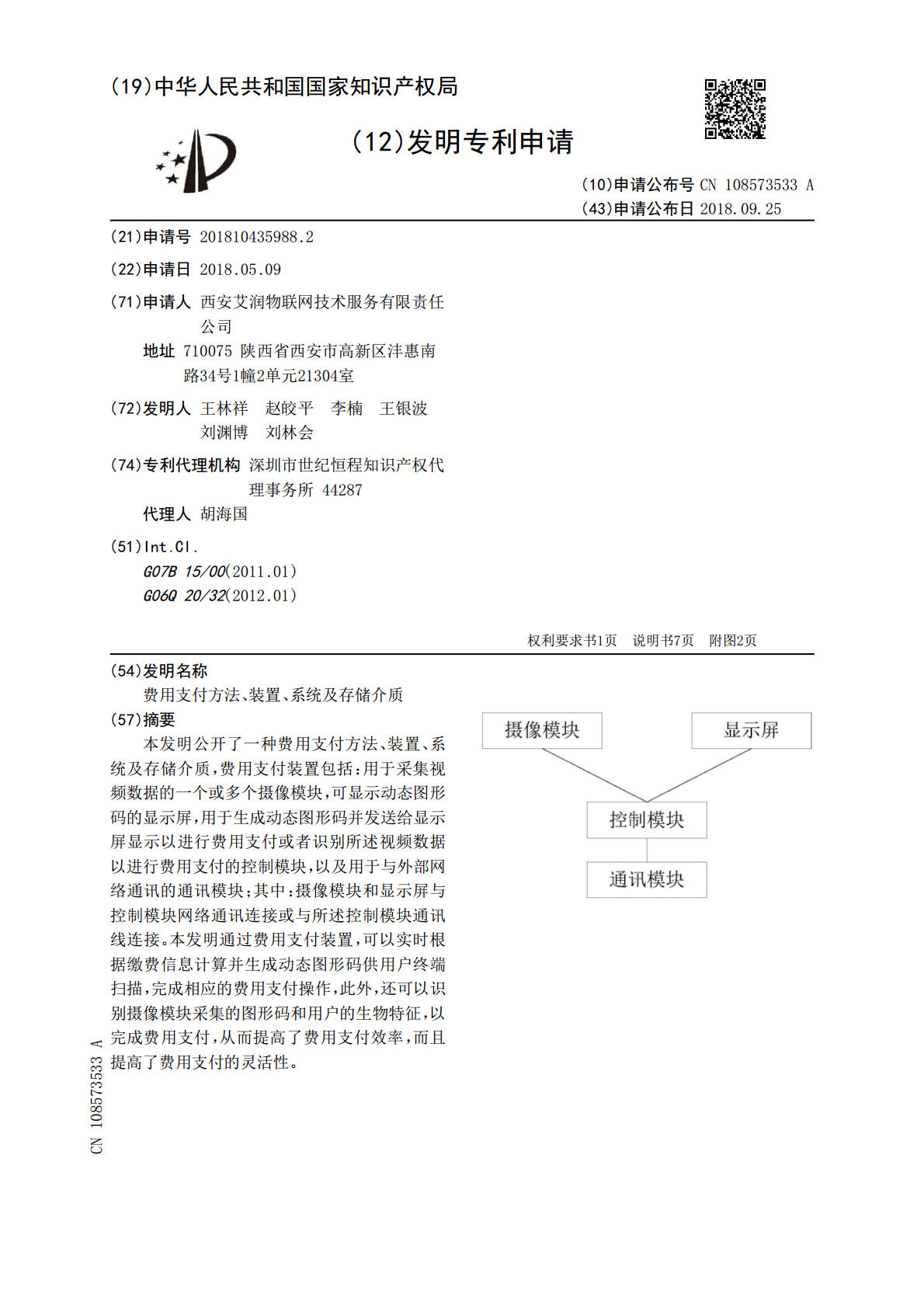

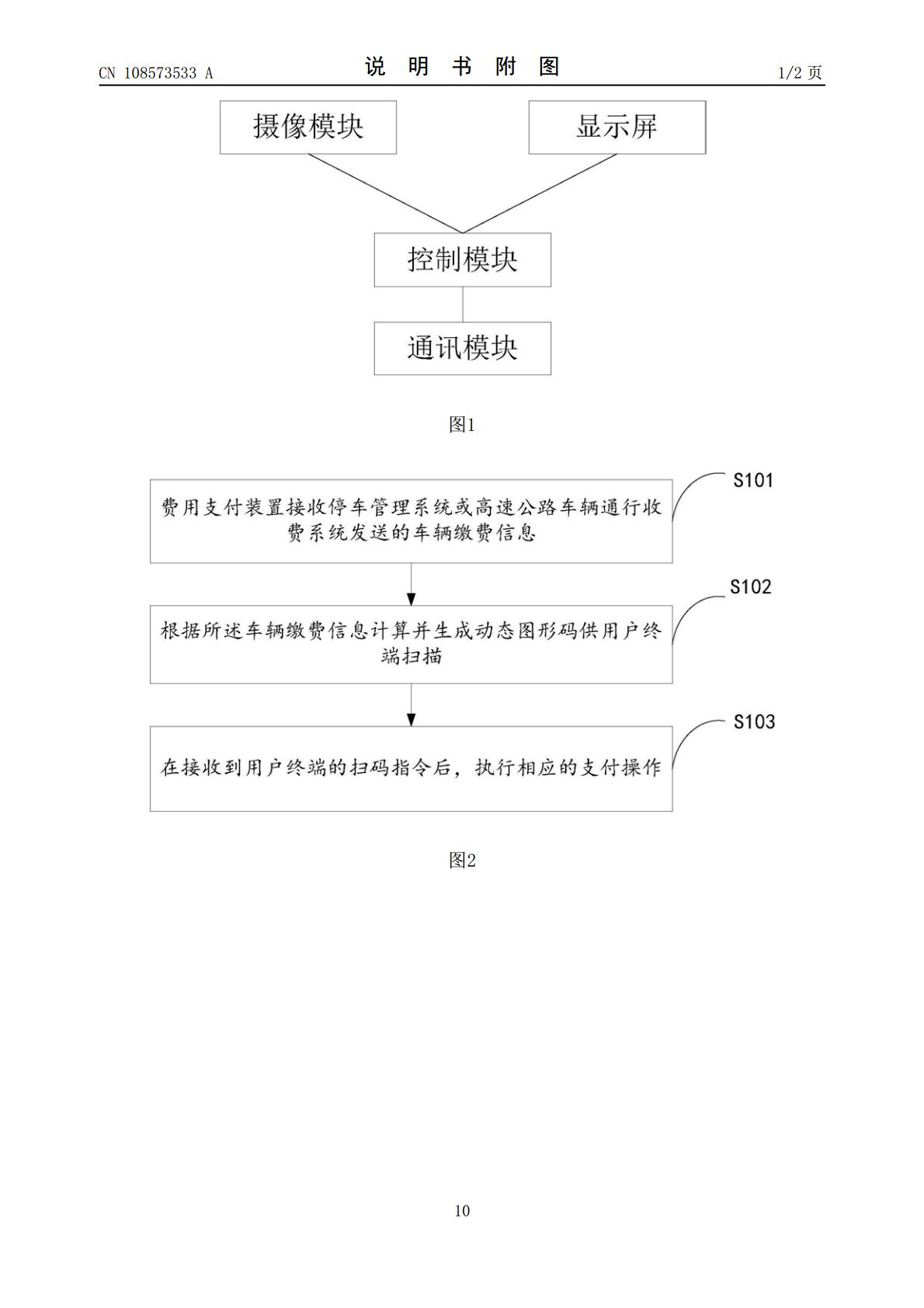

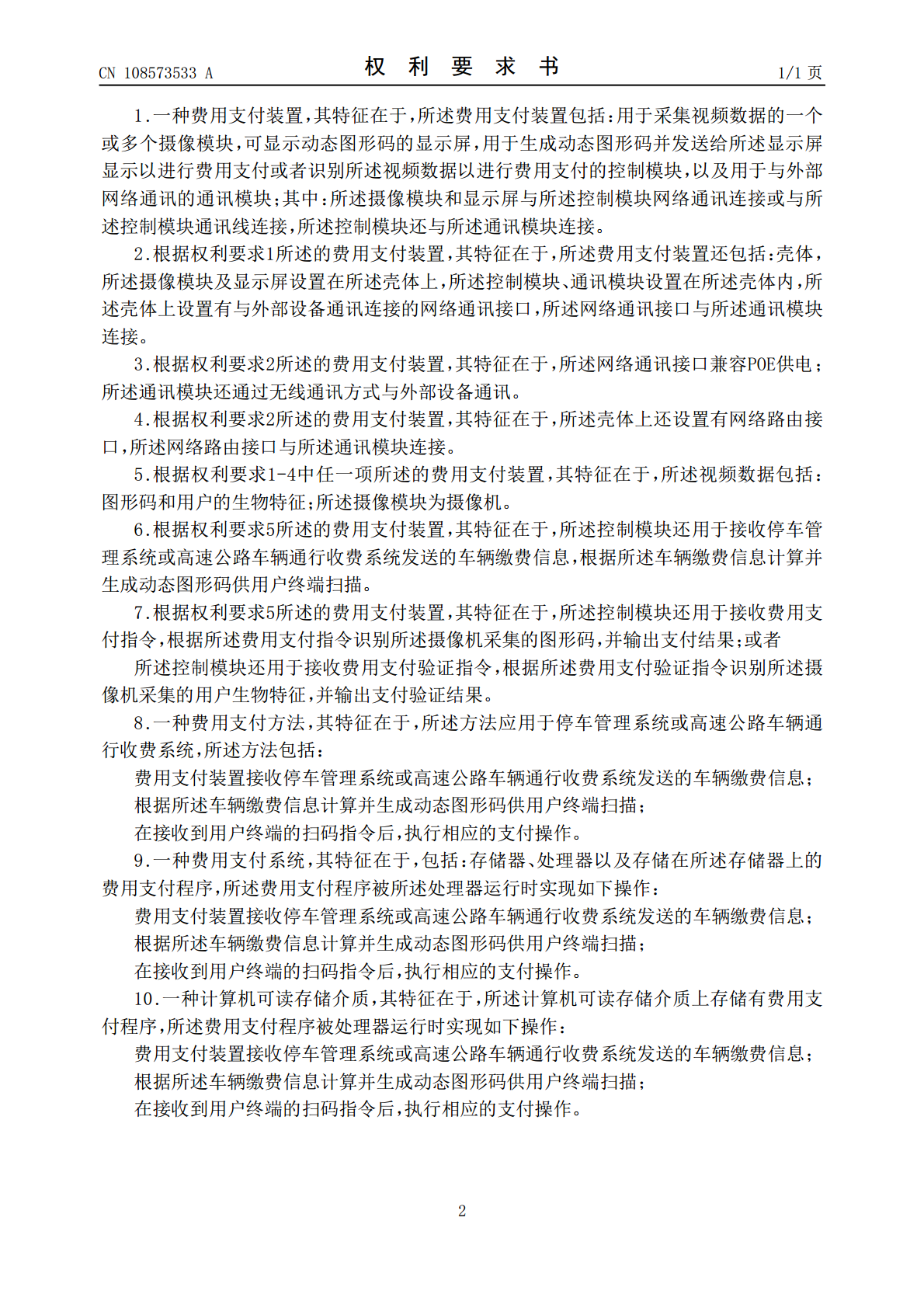

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108573533A(43)申请公布日2018.09.25(21)申请号201810435988.2(22)申请日2018.05.09(71)申请人西安艾润物联网技术服务有限责任公司地址710075陕西省西安市高新区沣惠南路34号1幢2单元21304室(72)发明人王林祥赵皎平李楠王银波刘渊博刘林会(74)专利代理机构深圳市世纪恒程知识产权代理事务所44287代理人胡海国(51)Int.Cl.G07B15/00(2011.01)G06Q20/32(2012.01)权利要求书1页说明书7页附图2页(54)发明名称费用支付方法、装置、系统及存储介质(57)摘要本发明公开了一种费用支付方法、装置、系统及存储介质,费用支付装置包括:用于采集视频数据的一个或多个摄像模块,可显示动态图形码的显示屏,用于生成动态图形码并发送给显示屏显示以进行费用支付或者识别所述视频数据以进行费用支付的控制模块,以及用于与外部网络通讯的通讯模块;其中:摄像模块和显示屏与控制模块网络通讯连接或与所述控制模块通讯线连接。本发明通过费用支付装置,可以实时根据缴费信息计算并生成动态图形码供用户终端扫描,完成相应的费用支付操作,此外,还可以识别摄像模块采集的图形码和用户的生物特征,以完成费用支付,从而提高了费用支付效率,而且提高了费用支付的灵活性。CN108573533ACN108573533A权利要求书1/1页1.一种费用支付装置,其特征在于,所述费用支付装置包括:用于采集视频数据的一个或多个摄像模块,可显示动态图形码的显示屏,用于生成动态图形码并发送给所述显示屏显示以进行费用支付或者识别所述视频数据以进行费用支付的控制模块,以及用于与外部网络通讯的通讯模块;其中:所述摄像模块和显示屏与所述控制模块网络通讯连接或与所述控制模块通讯线连接,所述控制模块还与所述通讯模块连接。2.根据权利要求1所述的费用支付装置,其特征在于,所述费用支付装置还包括:壳体,所述摄像模块及显示屏设置在所述壳体上,所述控制模块、通讯模块设置在所述壳体内,所述壳体上设置有与外部设备通讯连接的网络通讯接口,所述网络通讯接口与所述通讯模块连接。3.根据权利要求2所述的费用支付装置,其特征在于,所述网络通讯接口兼容POE供电;所述通讯模块还通过无线通讯方式与外部设备通讯。4.根据权利要求2所述的费用支付装置,其特征在于,所述壳体上还设置有网络路由接口,所述网络路由接口与所述通讯模块连接。5.根据权利要求1-4中任一项所述的费用支付装置,其特征在于,所述视频数据包括:图形码和用户的生物特征;所述摄像模块为摄像机。6.根据权利要求5所述的费用支付装置,其特征在于,所述控制模块还用于接收停车管理系统或高速公路车辆通行收费系统发送的车辆缴费信息,根据所述车辆缴费信息计算并生成动态图形码供用户终端扫描。7.根据权利要求5所述的费用支付装置,其特征在于,所述控制模块还用于接收费用支付指令,根据所述费用支付指令识别所述摄像机采集的图形码,并输出支付结果;或者所述控制模块还用于接收费用支付验证指令,根据所述费用支付验证指令识别所述摄像机采集的用户生物特征,并输出支付验证结果。8.一种费用支付方法,其特征在于,所述方法应用于停车管理系统或高速公路车辆通行收费系统,所述方法包括:费用支付装置接收停车管理系统或高速公路车辆通行收费系统发送的车辆缴费信息;根据所述车辆缴费信息计算并生成动态图形码供用户终端扫描;在接收到用户终端的扫码指令后,执行相应的支付操作。9.一种费用支付系统,其特征在于,包括:存储器、处理器以及存储在所述存储器上的费用支付程序,所述费用支付程序被所述处理器运行时实现如下操作:费用支付装置接收停车管理系统或高速公路车辆通行收费系统发送的车辆缴费信息;根据所述车辆缴费信息计算并生成动态图形码供用户终端扫描;在接收到用户终端的扫码指令后,执行相应的支付操作。10.一种计算机可读存储介质,其特征在于,所述计算机可读存储介质上存储有费用支付程序,所述费用支付程序被处理器运行时实现如下操作:费用支付装置接收停车管理系统或高速公路车辆通行收费系统发送的车辆缴费信息;根据所述车辆缴费信息计算并生成动态图形码供用户终端扫描;在接收到用户终端的扫码指令后,执行相应的支付操作。2CN108573533A说明书1/7页费用支付方法、装置、系统及存储介质技术领域[0001]本发明涉及停车场管理技术领域,尤其涉及一种费用支付方法、装置、系统及存储介质。背景技术[0002]目前,停车场或高速公路出站口为了方便用户车辆缴费时,通常在停车场内或出站口张贴有图形码,供用户扫码支付。但是,这种图形码为静态图形码,用户扫码后还需要输入车牌号码,然后再进行支付验证,其
