移动支付方法及装置和电子设备.pdf

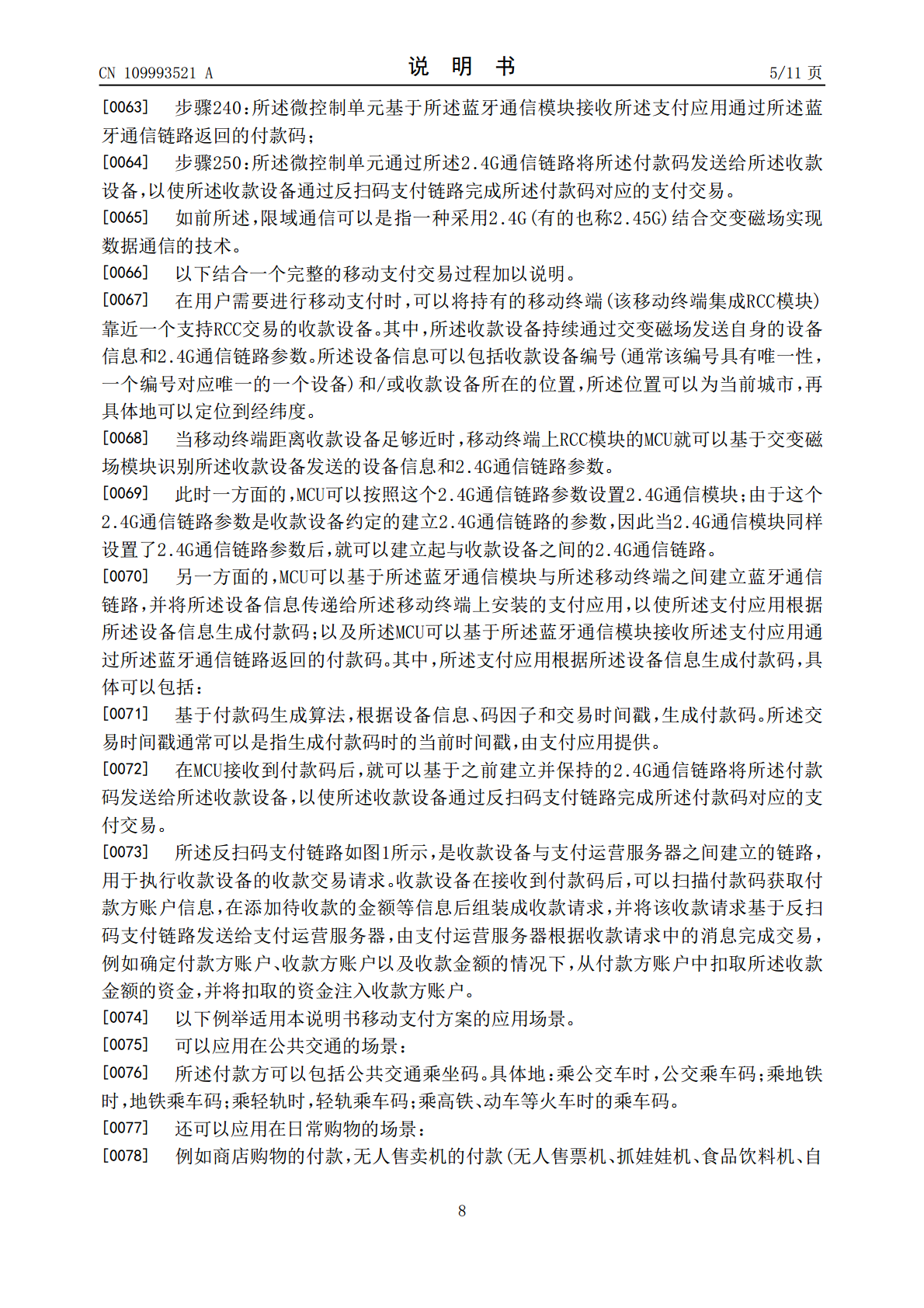

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109993521A(43)申请公布日2019.07.09(21)申请号201811332859.7(22)申请日2018.11.09(71)申请人阿里巴巴集团控股有限公司地址英属开曼群岛大开曼资本大厦一座四层847号邮箱(72)发明人张鸿尹欢密万旭阳(74)专利代理机构北京博思佳知识产权代理有限公司11415代理人林祥(51)Int.Cl.G06Q20/32(2012.01)权利要求书2页说明书11页附图6页(54)发明名称移动支付方法及装置和电子设备(57)摘要本说明书实施例提供一种移动支付方法及装置和电子设备，所述方法包括：微控制单元基于交变磁场模块识别支持限域通信的收款设备通过交变磁场所传递的该收款设备的设备信息和2.4G通信链路参数；基于所述2.4G通信链路参数设置所述2.4G通信模块，以建立与所述收款设备之间的2.4G通信链路；基于所述蓝牙通信模块将所述设备信息传递给所述移动终端上安装的支付应用；基于所述蓝牙通信模块接收所述支付应用通过所述蓝牙通信链路返回的付款码；通过所述2.4G通信链路将所述付款码发送给所述收款设备，以使所述收款设备通过反扫码支付链路完成所述付款码对应的支付交易。CN109993521ACN109993521A权利要求书1/2页1.一种移动支付系统，所述系统包括移动终端和收款设备；其中，所述移动终端具有限域通信模块，所述限域通信模块具体包括蓝牙通信模块、2.4G通信模块、交变磁场模块和微控制单元；所述交变磁场模块用于识别支持限域通信的收款设备通过交变磁场所传递的该收款设备的设备信息和2.4G通信链路参数；所述2.4G通信模块用于与所述收款设备建立2.4G通信链路；所述蓝牙通信模块用于与所述移动终端建立蓝牙通信链路；所述微控制单元用于将所述设备信息基于所述蓝牙通信链路传递给所述移动终端上安装的支付应用,并将所述支付应用根据所述设备信息生成的付款码通过所述2.4G通信链路发送给所述收款设备，以使所述收款设备通过反扫码支付链路完成所述付款码对应的支付交易。2.一种移动支付方法，所述方法应用于移动终端，所述移动终端集成有限域通信模块，所述限域通信模块包含蓝牙通信模块、2.4G通信模块、交变磁场模块和微控制单元，所述方法包括：所述微控制单元基于所述交变磁场模块识别支持限域通信的收款设备通过交变磁场所传递的该收款设备的设备信息和2.4G通信链路参数；所述微控制单元基于所述2.4G通信链路参数设置所述2.4G通信模块，以使所述2.4G通信模块建立与所述收款设备之间的2.4G通信链路；所述微控制单元基于所述蓝牙通信模块与所述移动终端之间建立的蓝牙通信链路将所述设备信息传递给所述移动终端上安装的支付应用，以使所述支付应用根据所述设备信息生成付款码；所述微控制单元基于所述蓝牙通信模块接收所述支付应用通过所述蓝牙通信链路返回的付款码；所述微控制单元通过所述2.4G通信链路将所述付款码发送给所述收款设备，以使所述收款设备通过反扫码支付链路完成所述付款码对应的支付交易。3.根据权利要求2所述的方法，所述设备信息包括所述收款设备的位置和/或收款设备编号。4.根据权利要求3所述的方法，所述位置包括所在城市。5.根据权利要求1所述的方法，所述付款码包括公共交通乘坐码。6.根据权利要求5所述的方法，所述公共交通包括公交车、地铁、轻轨、高铁中的至少一种。7.一种移动支付装置，所述装置应用于移动终端，所述移动终端集成有限域通信模块，所述限域通信模块包含蓝牙通信模块、2.4G通信模块、交变磁场模块和微控制单元，所述装置包括：识别单元，所述微控制单元基于所述交变磁场模块识别支持限域通信的收款设备通过交变磁场所传递的该收款设备的设备信息和2.4G通信链路参数；建立单元，所述微控制单元基于所述2.4G通信链路参数设置所述2.4G通信模块，以使所述2.4G通信模块建立与所述收款设备之间的2.4G通信链路；传递单元，所述微控制单元基于所述蓝牙通信模块与所述移动终端之间建立的蓝牙通2CN109993521A权利要求书2/2页信链路将所述设备信息传递给所述移动终端上安装的支付应用，以使所述支付应用根据所述设备信息生成付款码；接收单元，所述微控制单元基于所述蓝牙通信模块接收所述支付应用通过所述蓝牙通信链路返回的付款码；发送单元，所述微控制单元通过所述2.4G通信链路将所述付款码发送给所述收款设备，以使所述收款设备通过反扫码支付链路完成所述付款码对应的支付交易。8.根据权利要求7所述的装置，所述设备信息包括所述收款设备的位置和/或收款设备编号。9.根据权利要求8所述的装置，所述位置包括所在城市。10.根据权利要求7所述的装置，所述付款码包括公共交通乘坐码。11.根据权利要求1
