一种具有远程功能的高频通信开关电源模块.pdf

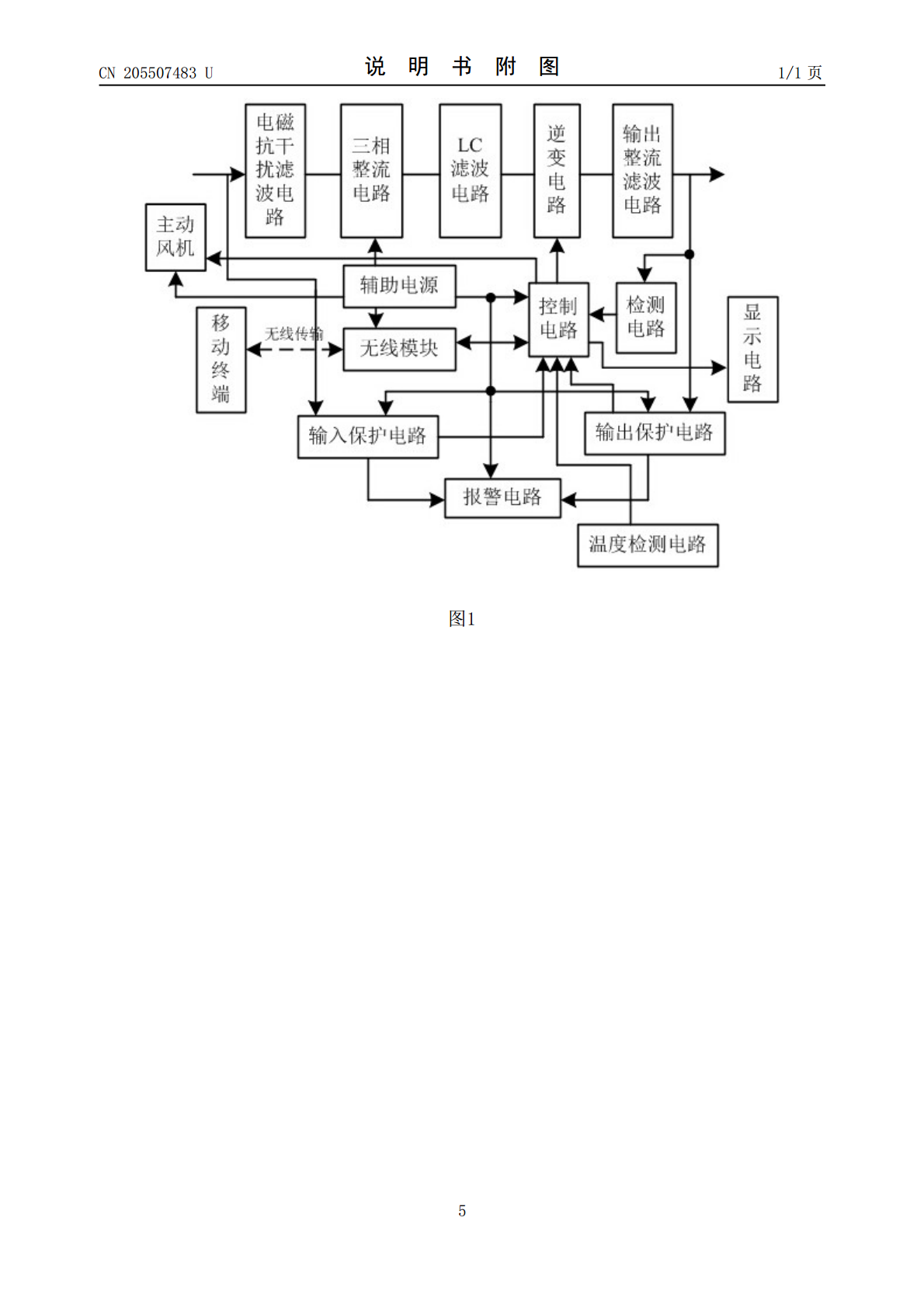

具有远程功能的高频通信开关电源模块,包括电磁抗干扰滤波电路、三相整流电路、LC滤波电路、逆变电路、输出整流滤波电路、辅助电源、检测电路、控制电路、输入保护电路、输出保护电路、报警电路、显示电路和无线模块,辅助电源连接三相整流电路、无线模块、控制电路、输入保护电路、输出保护电路和报警电路,控制电路还连接逆变电路、检测电路、无线模块、显示电路、输入保护电路、输出保护电路,检测电路和输出保护电路连接输出整流滤波电路的输出端,输入保护电路连接电磁抗干扰滤波电路的输入端,报警电路连接输入保护电路和输出保护电路,无线模块通过无线传输方式连接移动终端。欠压或过压产生报警信号,可显示检测参数,实现远程监控。
