九年级化学中考“坐标图象题”选析.doc

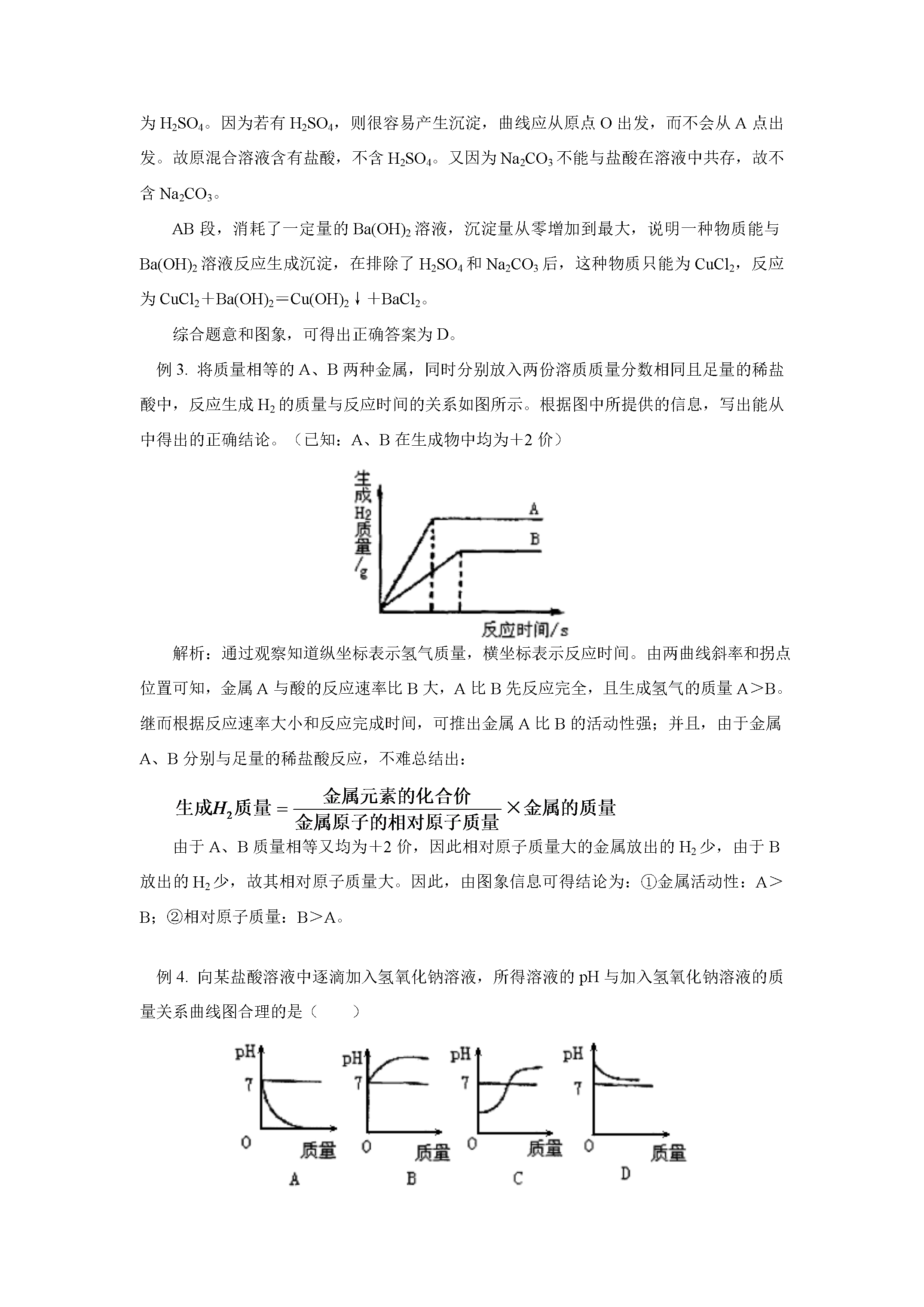

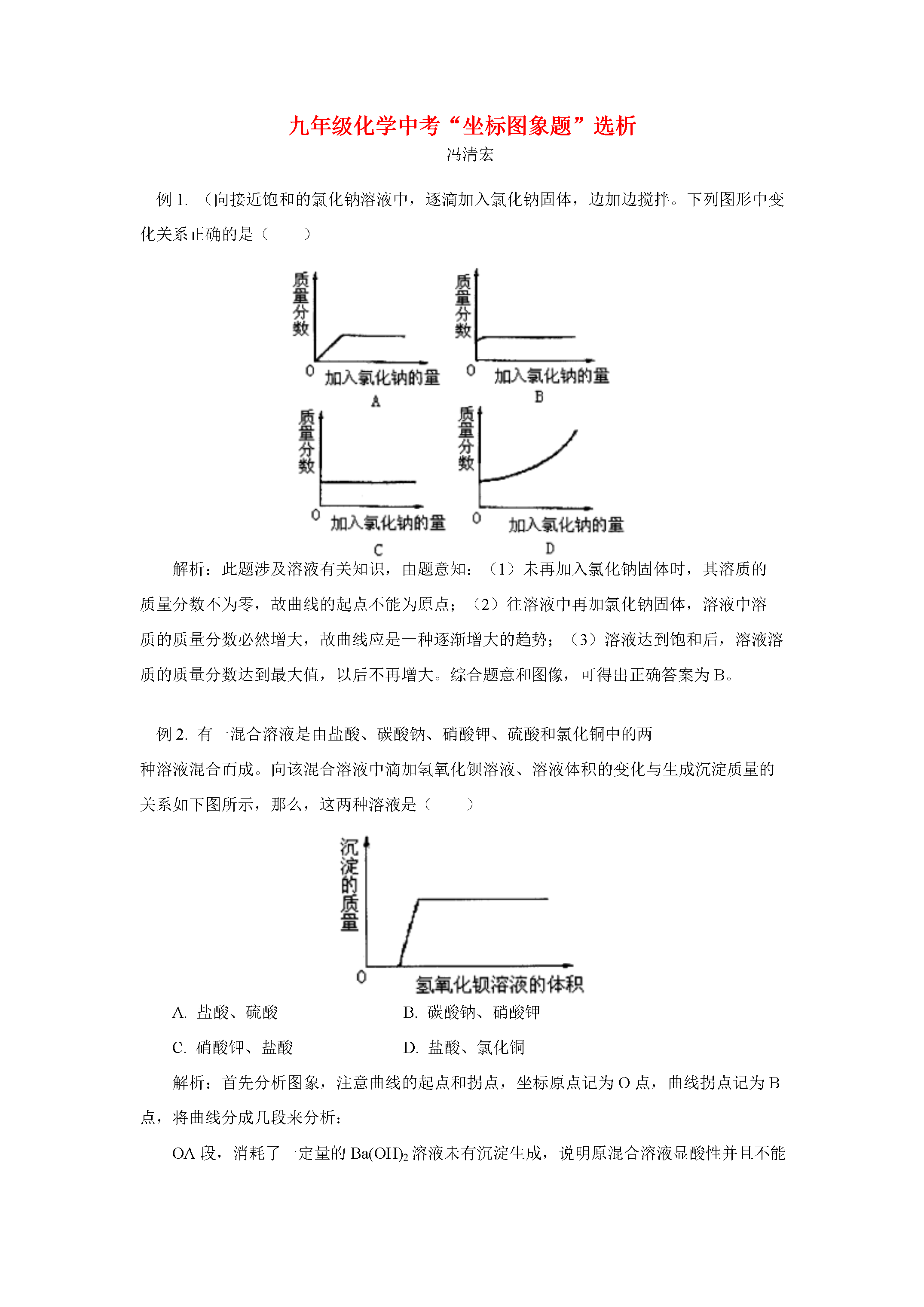

九年级化学中考“坐标图象题”选析冯清宏例1.（向接近饱和的氯化钠溶液中逐滴加入氯化钠固体边加边搅拌。下列图形中变化关系正确的是（）解析：此题涉及溶液有关知识由题意知：（1）未再加入氯化钠固体时其溶质的质量分数不为零故曲线的起点不能为原点；（2）往溶液中再加氯化钠固体溶液中溶质的质量分数必然增大故曲线应是一种逐渐增大的趋势；（3）溶液达到饱和后溶液溶质的质量分数达到最大值以后不再增大。综合题意和图像可得出正确答案为B。例2.有一混合溶液是由盐酸、碳酸钠、硝酸钾、硫酸和氯化铜中的两种溶液混合而成。向该混合溶液中滴加氢氧化钡溶液、溶液体积的变化与生成沉淀质量的关系如下图所示那么这两种溶液是（）A.盐酸、硫酸B.碳酸钠、硝酸钾C.硝酸钾、盐酸D.盐酸、氯化铜解析：首先分析图象注意曲线的起点和拐点坐标原点记为O点曲线拐点记为B点将曲线分成几段来分析：OA段消耗了一定量的Ba(OH)2溶液未有沉淀生成说明原混合溶液显酸性并且不能为H2SO4。因为若有H2SO4则很容易产生沉淀曲线应从原点O出发而不会从A点出发。故原混合溶液含有盐酸不含H2SO4。又因为Na2CO3不能与盐酸在溶液中共存故不含Na2CO3。AB段消耗了一定量的Ba(OH)2溶液沉淀量从零增加到最大说明一种物质能与Ba(OH)2溶液反应生成沉淀在排除了H2SO4和Na2CO3后这种物质只能为CuCl2反应为CuCl2＋Ba(OH)2＝Cu(OH)2↓＋BaCl2。综合题意和图象可得出正确答案为D。例3.将质量相等的A、B两种金属同时分别放入两份溶质质量分数相同且足量的稀盐酸中反应生成H2的质量与反应时间的关系如图所示。根据图中所提供的信息写出能从中得出的正确结论。（已知：A、B在生成物中均为＋2价）解析：通过观察知道纵坐标表示氢气质量横坐标表示反应时间。由两曲线斜率和拐点位置可知金属A与酸的反应速率比B大A比B先反应完全且生成氢气的质量A＞B。继而根据反应速率大小和反应完成时间可推出金属A比B的活动性强；并且由于金属A、B分别与足量的稀盐酸反应不难总结出：由于A、B质量相等又均为＋2价因此相对原子质量大的金属放出的H2少由于B放出的H2少故其相对原子质量大。因此由图象信息可得结论为：①金属活动性：A＞B；②相对原子质量：B＞A。例4.向某盐酸溶液中逐滴加入氢氧化钠溶液所得溶液的pH与加入氢氧化钠溶液的质量关系曲线图合理的是（）解析：当向盐酸溶液中滴加氢氧化钠溶液时曲线的起点应小于7且随着氢氧化钠溶液不断地滴加溶液的pH不断增大当过量时终点的pH大于7故应选C。例5.如图所示一个放有砝码的蒸发皿浮在水槽中的水面上蒸发皿底部到水面的距离为h。当不断地向水中加入食盐时下列各图中正确表示h与食盐质量之间关系的是（）解析：本题是一道理化综合题涉及浮力、液体密度等相关知识。蒸发皿在加入食盐后始终处于漂浮状态蒸发皿的重力不变。向水中不断加入食盐时食盐溶解于水中使液体的密度不断增大。蒸发皿受到的向上浮力不断增大而向上浮起使得h逐渐变小。当加食盐溶液达到饱和时溶液密度达到最大值此后h不再改变。答案选C。
