一种水上测深仪固定装置.pdf
2023-05-25
10金币
342KB
9页
醉香****mm
实名认证
内容提供者
1/9
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种水上测深仪固定装置.pdf

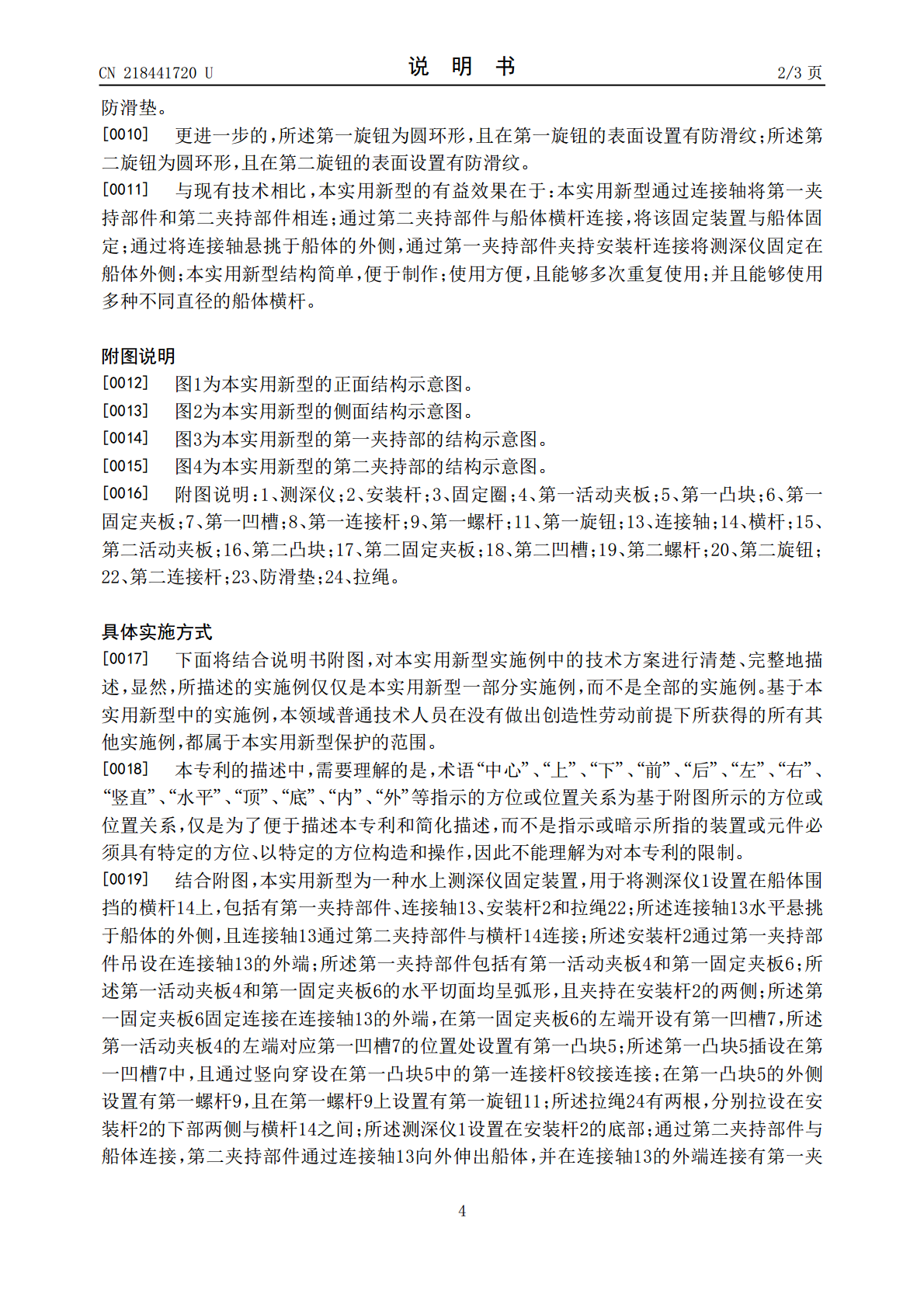

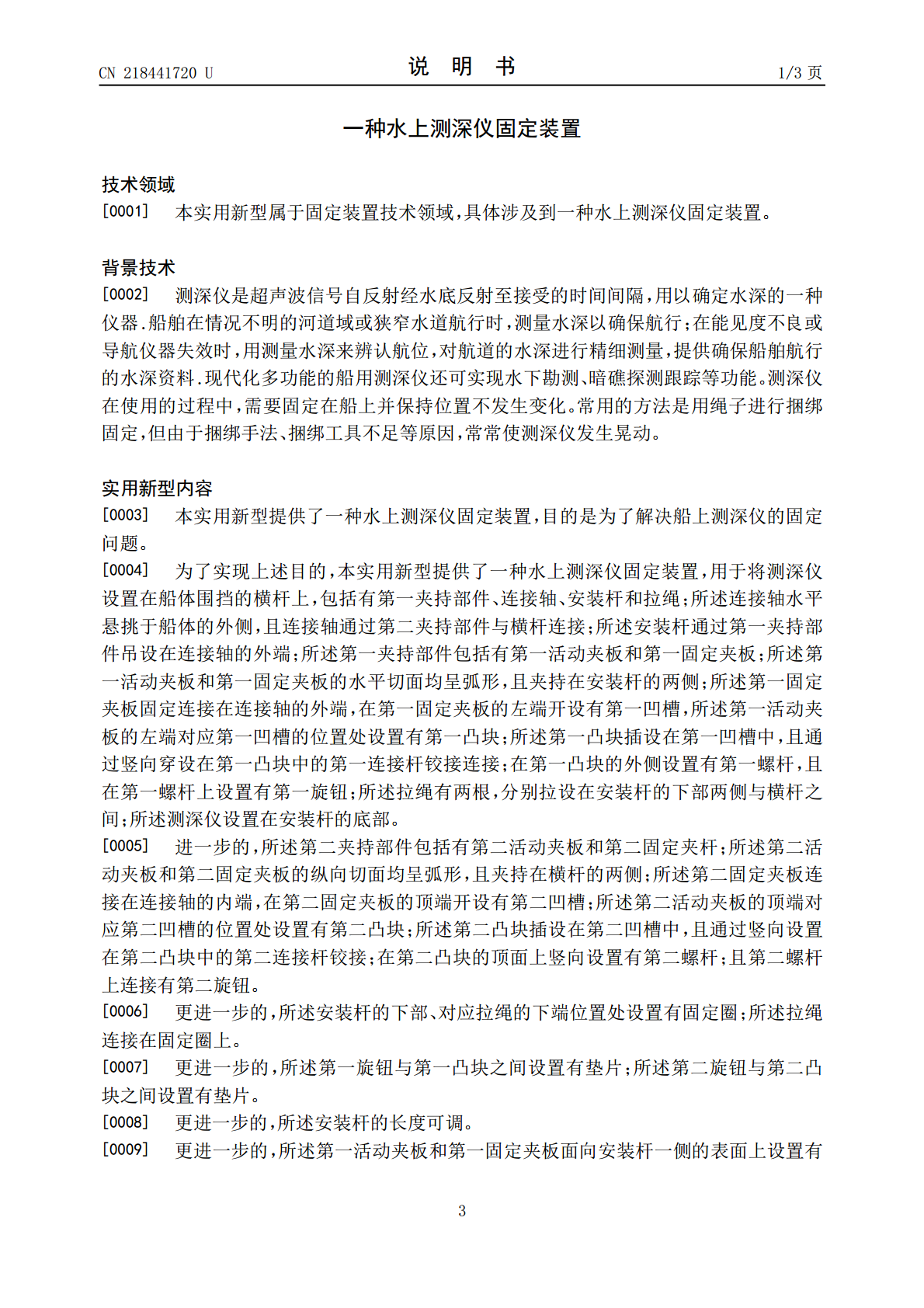

本实用新型公开了一种水上测深仪固定装置,用于将测深仪设置在船体围挡的横杆上,包括有第一夹持部件、连接轴、安装杆和拉绳;所述连接轴水平悬挑于船体的外侧,且连接轴通过第二夹持部件与横杆连接;所述安装杆通过第一夹持部件吊设在连接轴的外端;所述第一夹持部件连接在连接轴的外端,所述拉绳有两根,分别拉设在安装杆的下部两侧与横杆之间;所述测深仪设置在安装杆的底部,以解决船上测深仪的固定问题。
