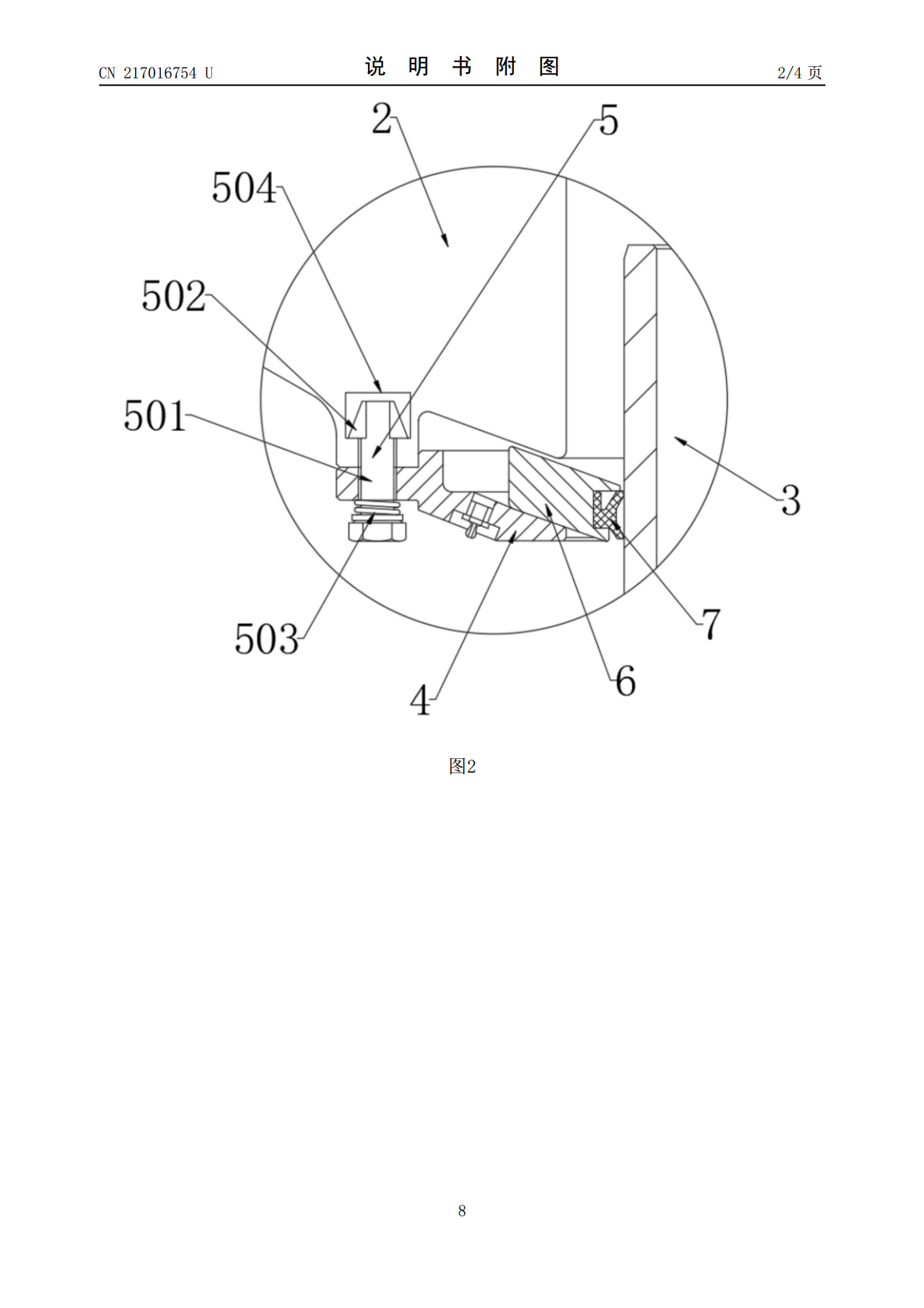

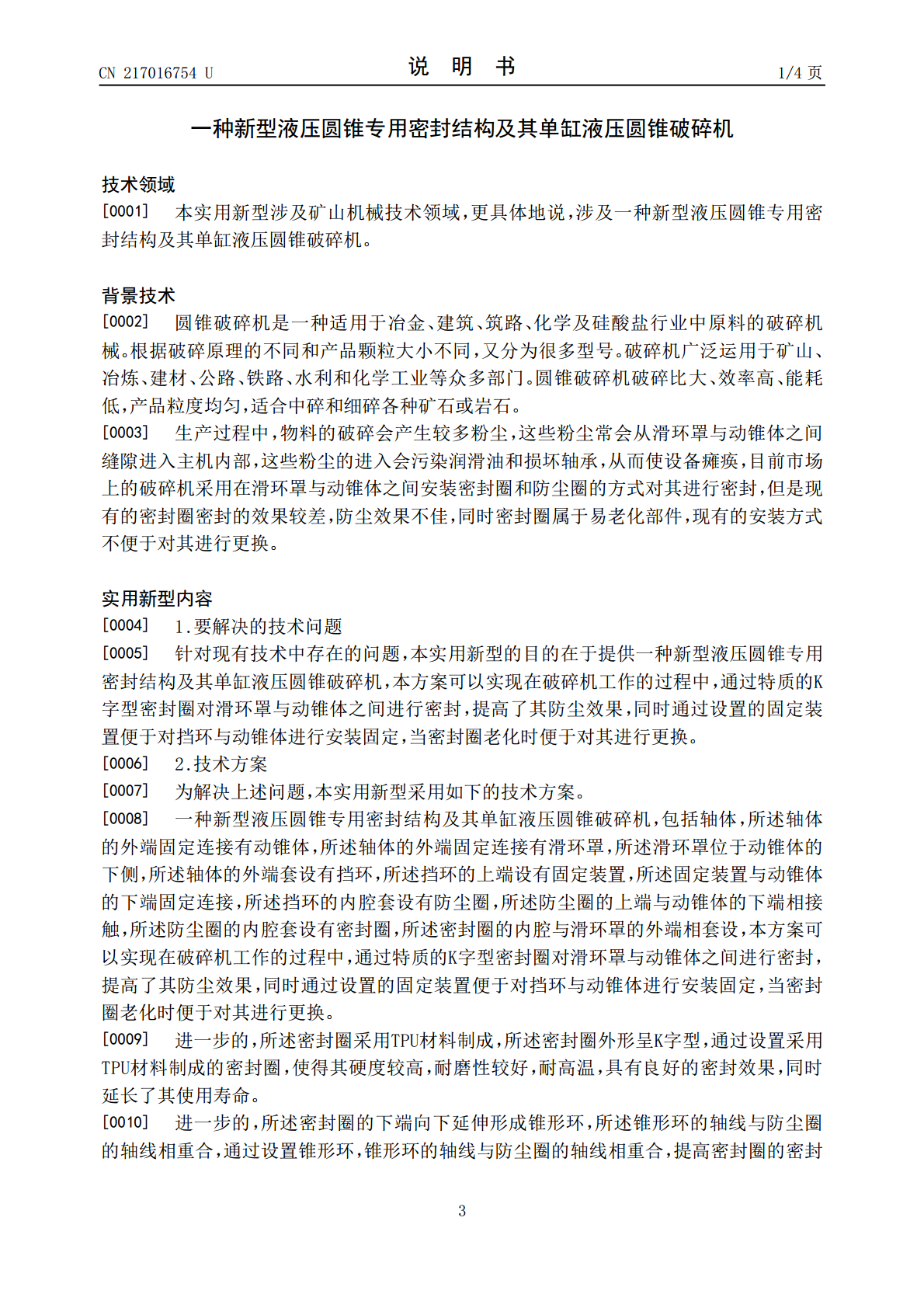

本实用新型公开了一种新型液压圆锥专用密封结构及其单缸液压圆锥破碎机,属于矿山机械技术领域,一种新型液压圆锥专用密封结构及其单缸液压圆锥破碎机,包括轴体,轴体的外端固定连接有动锥体,轴体的外端固定连接有滑环罩,滑环罩位于动锥体的下侧,轴体的外端套设有挡环,挡环的上端设有固定装置,固定装置与动锥体的下端固定连接,挡环的内腔套设有防尘圈,防尘圈的上端与动锥体的下端相接触,防尘圈的内腔套设有密封圈,本方案可以实现在破碎机工作的过程中,通过特质的K字型密封圈对滑环罩与动锥体之间进行密封,提高了其防尘效果,同时通过设置的固定装置便于对挡环与动锥体进行安装固定,当密封圈老化时便于对其进行更换。
