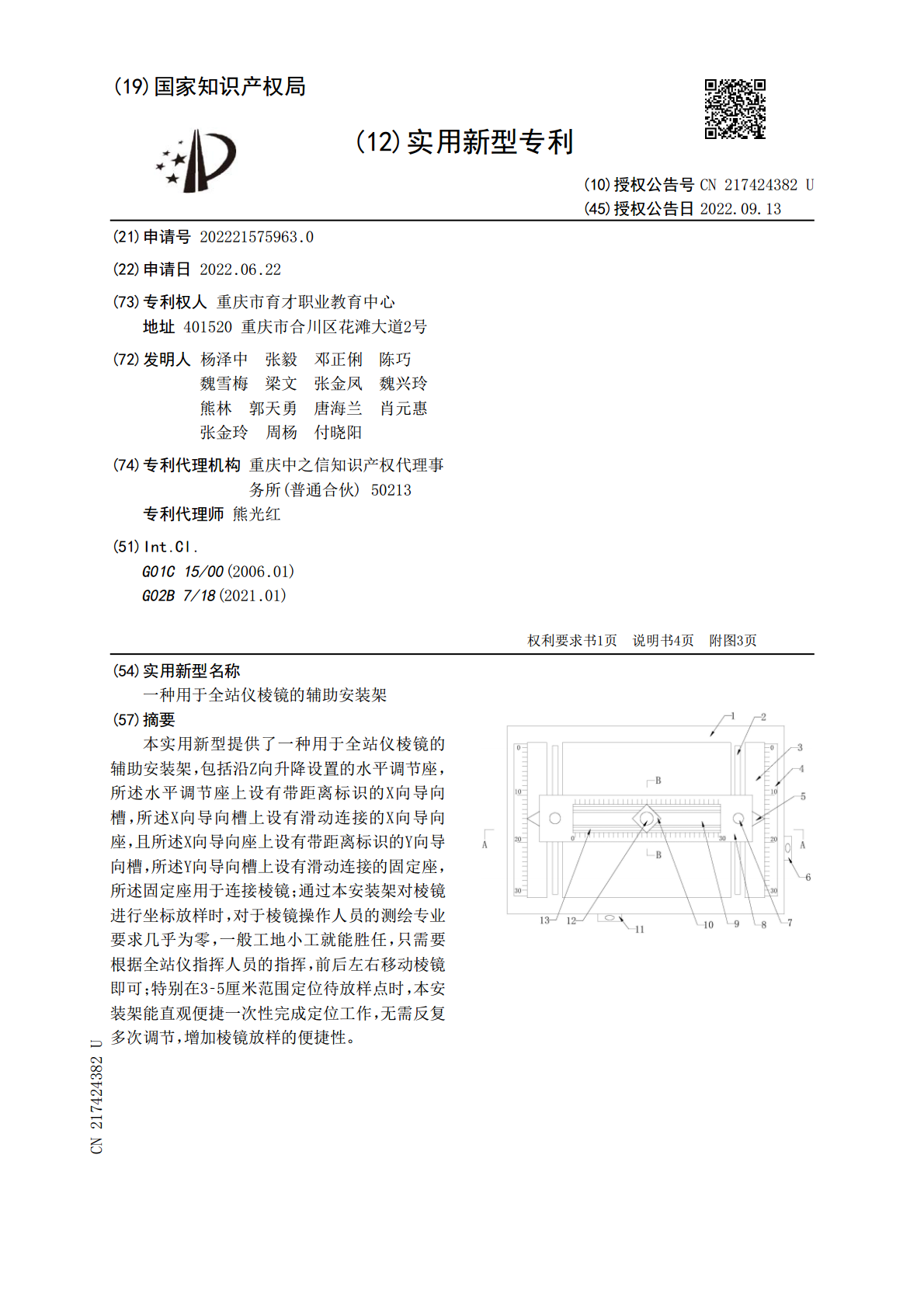

一种用于全站仪棱镜的辅助安装架.pdf

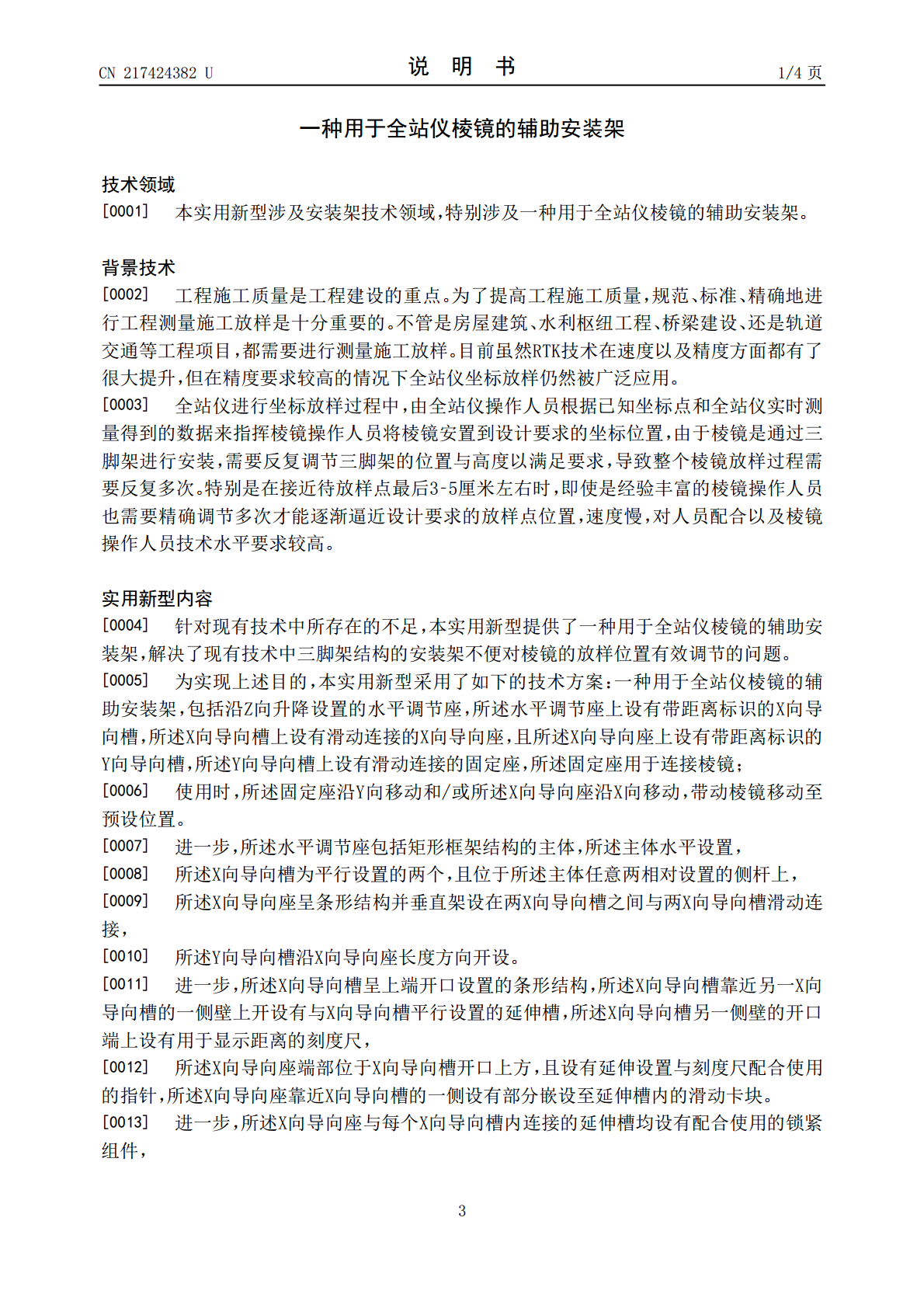

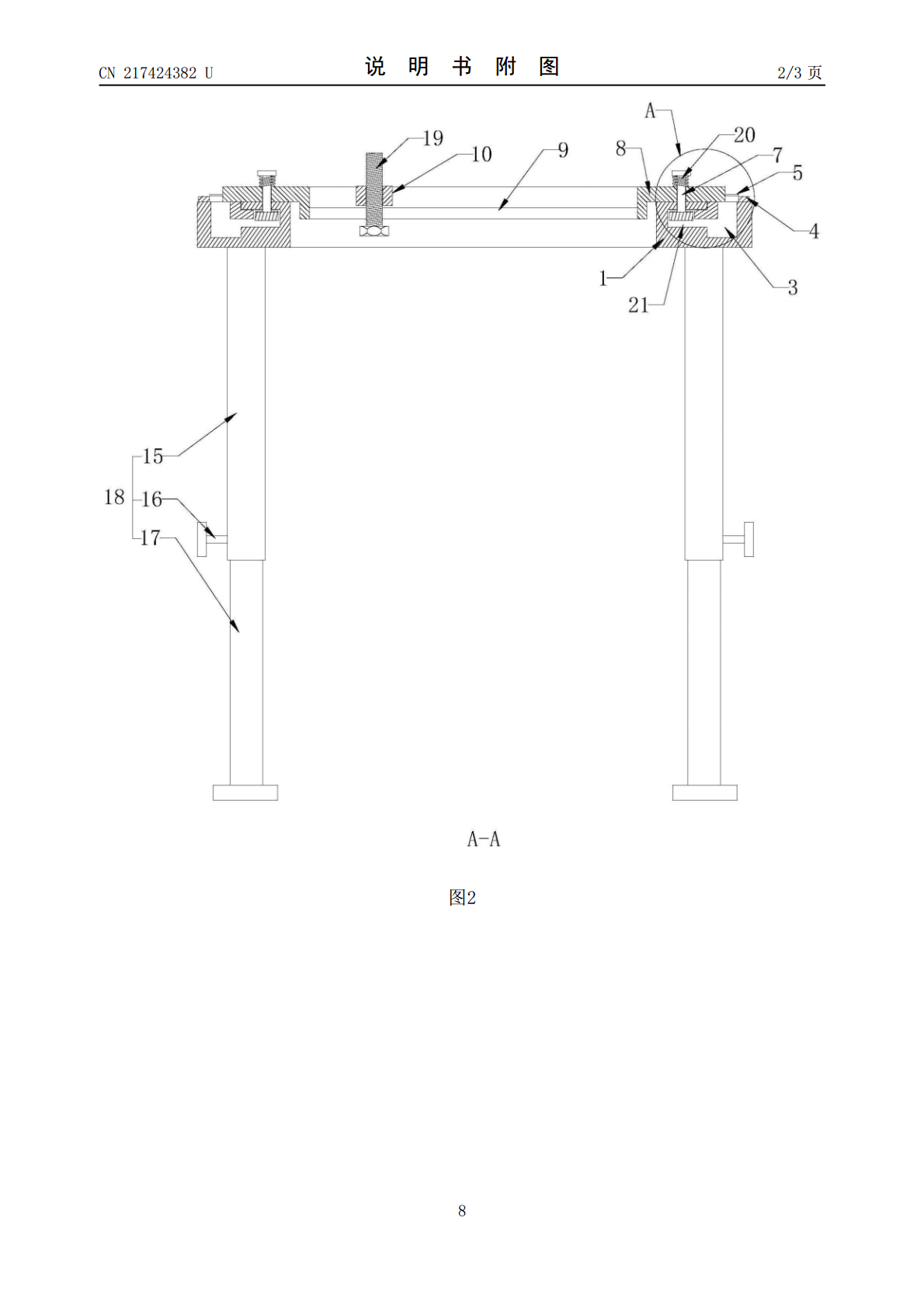

本实用新型提供了一种用于全站仪棱镜的辅助安装架,包括沿Z向升降设置的水平调节座,所述水平调节座上设有带距离标识的X向导向槽,所述X向导向槽上设有滑动连接的X向导向座,且所述X向导向座上设有带距离标识的Y向导向槽,所述Y向导向槽上设有滑动连接的固定座,所述固定座用于连接棱镜;通过本安装架对棱镜进行坐标放样时,对于棱镜操作人员的测绘专业要求几乎为零,一般工地小工就能胜任,只需要根据全站仪指挥人员的指挥,前后左右移动棱镜即可;特别在3?5厘米范围定位待放样点时,本安装架能直观便捷一次性完成定位工作,无需反复多次调节,增加棱镜放样的便捷性。
