一种生产同步带轮的钻孔机.pdf
2023-05-25
10金币
774KB
8页
秋花****姐姐
实名认证
内容提供者
1/8
2/8
3/8
4/8
5/8
6/8
7/8
8/8
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种生产同步带轮的钻孔机.pdf

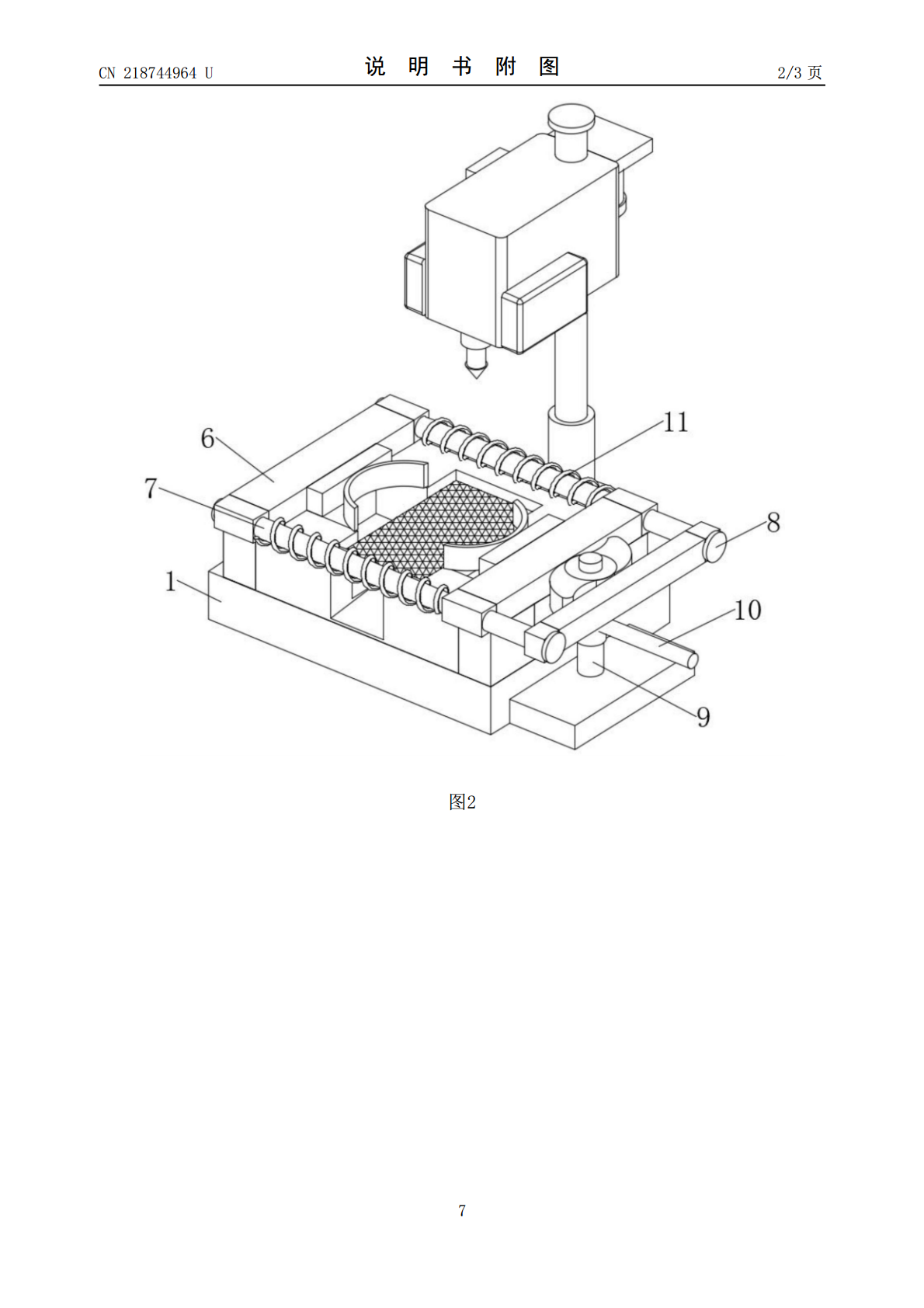

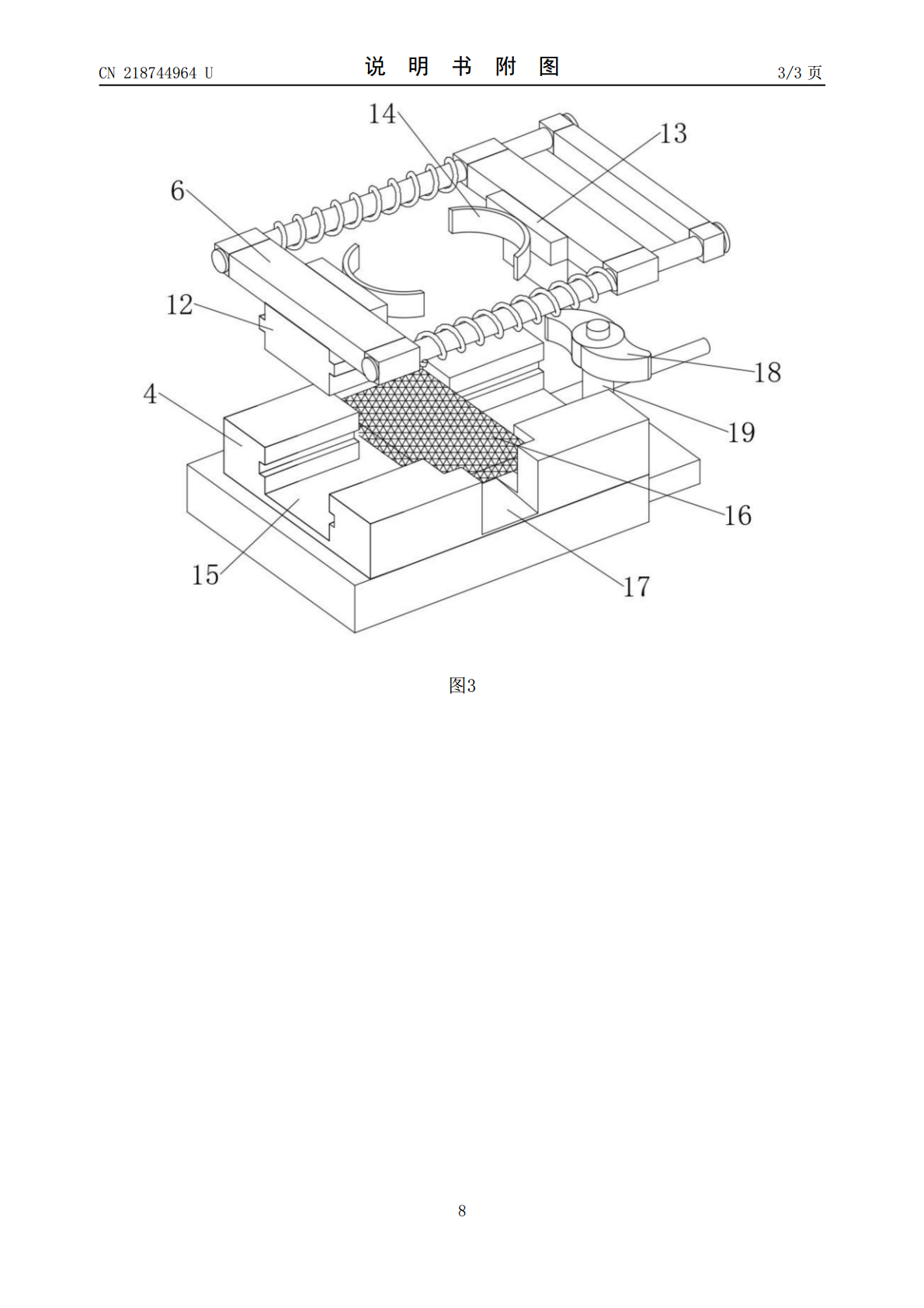

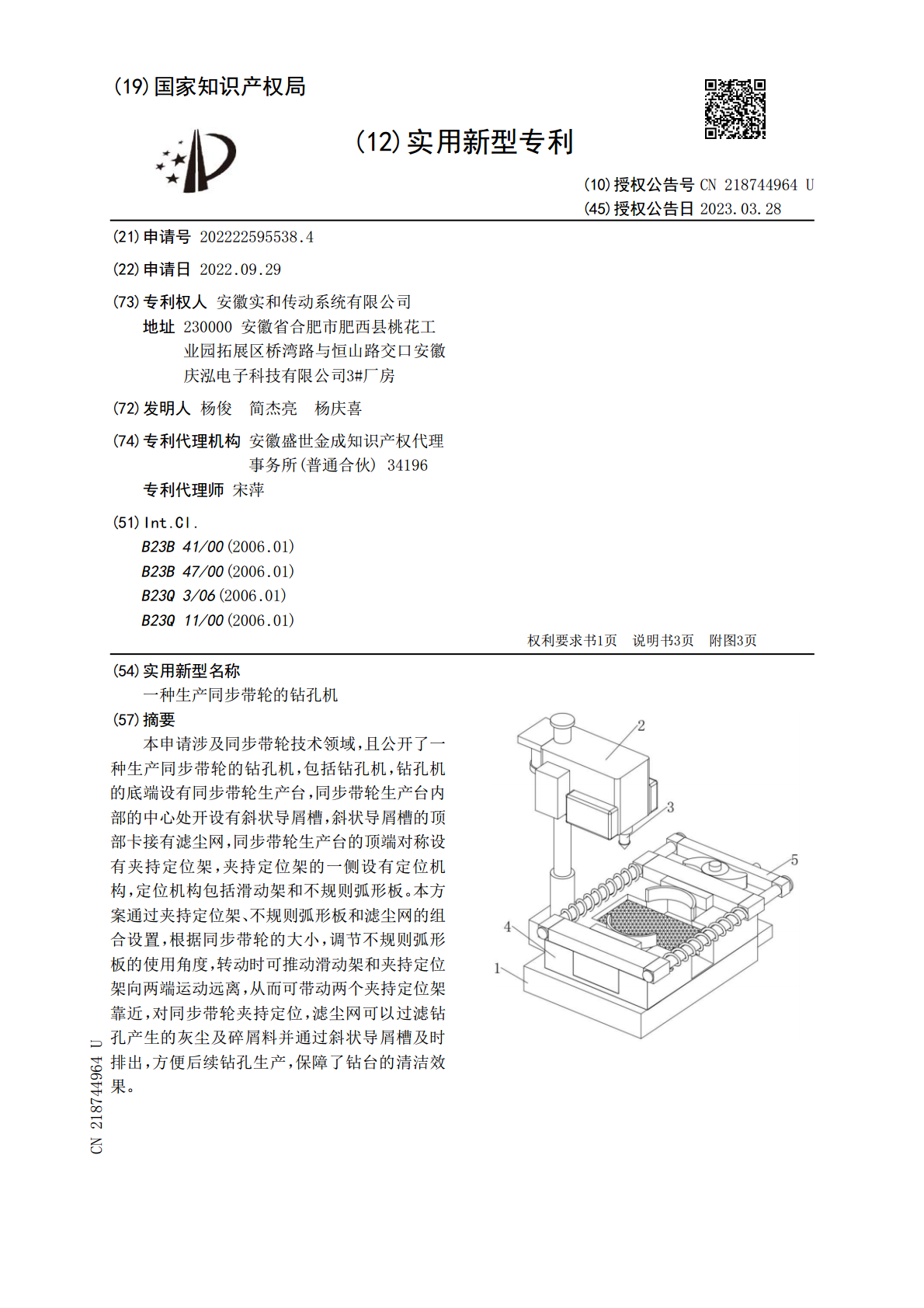

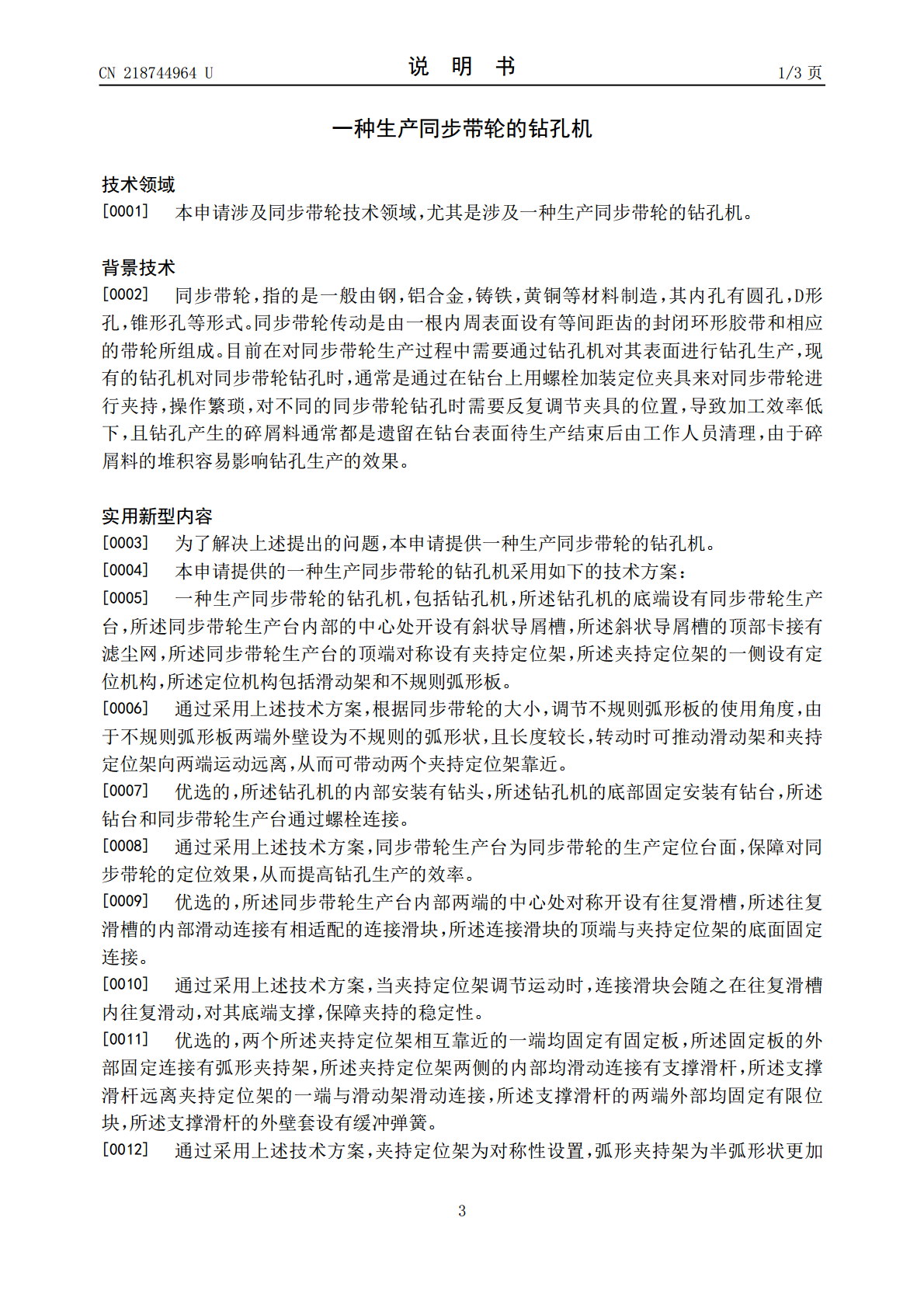

本申请涉及同步带轮技术领域,且公开了一种生产同步带轮的钻孔机,包括钻孔机,钻孔机的底端设有同步带轮生产台,同步带轮生产台内部的中心处开设有斜状导屑槽,斜状导屑槽的顶部卡接有滤尘网,同步带轮生产台的顶端对称设有夹持定位架,夹持定位架的一侧设有定位机构,定位机构包括滑动架和不规则弧形板。本方案通过夹持定位架、不规则弧形板和滤尘网的组合设置,根据同步带轮的大小,调节不规则弧形板的使用角度,转动时可推动滑动架和夹持定位架向两端运动远离,从而可带动两个夹持定位架靠近,对同步带轮夹持定位,滤尘网可以过滤钻孔产生的灰尘
2023-05-25
10
774KB
用于生产同步带轮时同步带轮的钻孔机.pdf
本发明公开了用于生产同步带轮时同步带轮的钻孔机，包括底座、立柱、定位座、钻头、工作台、限位机构及驱动钻头旋转的驱动电机，立柱设置在底座上，定位座和工作台均连接在立柱上，工作台位于定位座下方，定位座上设有控制钻头上升或下降的钻头升降机构，钻头上端设有与钻头升降机构连接的连接座，钻头位于定位座和工作台之间，工作台正对钻头的部位构成有同步带轮定位孔。限位机构包括横向连接板和纵向限位板，纵向限位板设于工作台上方且与钻头平行，横向连接板两端分别与纵向限位板和连接座连接。本发明应用时能对同步带轮定位后再钻孔，能提高同
2023-10-15
10
430KB
可提高钻孔精度的同步带轮钻孔机.pdf
本发明公开了可提高钻孔精度的同步带轮钻孔机，包括底座、立柱、定位座、钻头、工作台、导轨、移位杆、刻度条、工作台升降机构及驱动电机，立柱设置在底座上，定位座和工作台均连接在立柱上，定位座上设有钻头升降机构，钻头上端与钻头升降机构连接，工作台正对钻头的部位构成有同步带轮定位孔。导轨设于底座一侧且与底座平行设置，导轨内凹构成有纵向设置的导向槽，刻度条连接在导轨上，移位杆一端与工作台连接，其另一端嵌入导向槽内。本发明应用时对同步带轮定位后再钻孔，能提高同步带轮钻孔的成品率，节省成本；本发明中工作台升降位移与移位杆
2023-10-15
10
448KB
一种同步带轮.pdf
本发明涉及一种同步带轮，具有到中心孔的轮体和基座，所述的中心孔上开设有键槽，轮体上均匀开设有若干螺纹孔，基座的中间开设有若干齿牙。本发明结构简单，传动准确，传动平稳，具有较好的缓冲性能、减振性能和低噪音，加工精度高，节能效果明显，无污染，维修保养方便，延长使用寿命，降低生产成本。
2023-09-01
10
171KB
一种同步带轮.pdf
本发明公开了一种同步带轮，它包括轮体，所述轮体由碳纤维复合材料制作。由于采用碳纤维复合材料，本发明具有耐高温、耐摩擦、导电、导热及耐腐蚀等优点，降低了成本，显著提高了同步带轮的使用寿命。
2023-10-14
10
290KB
