云南省水富县第二中学八年级信息技术《主板详细图解》教案.doc

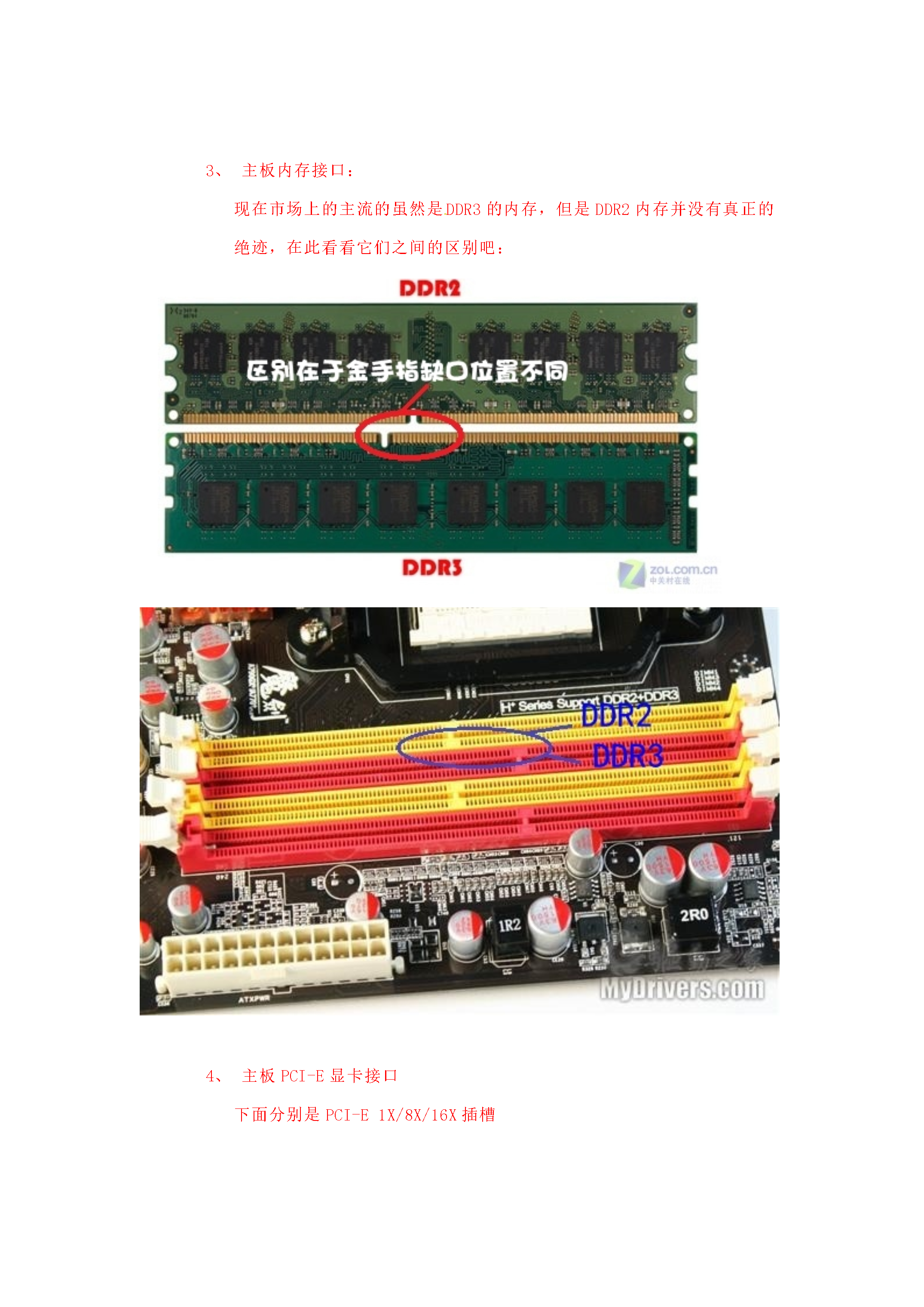

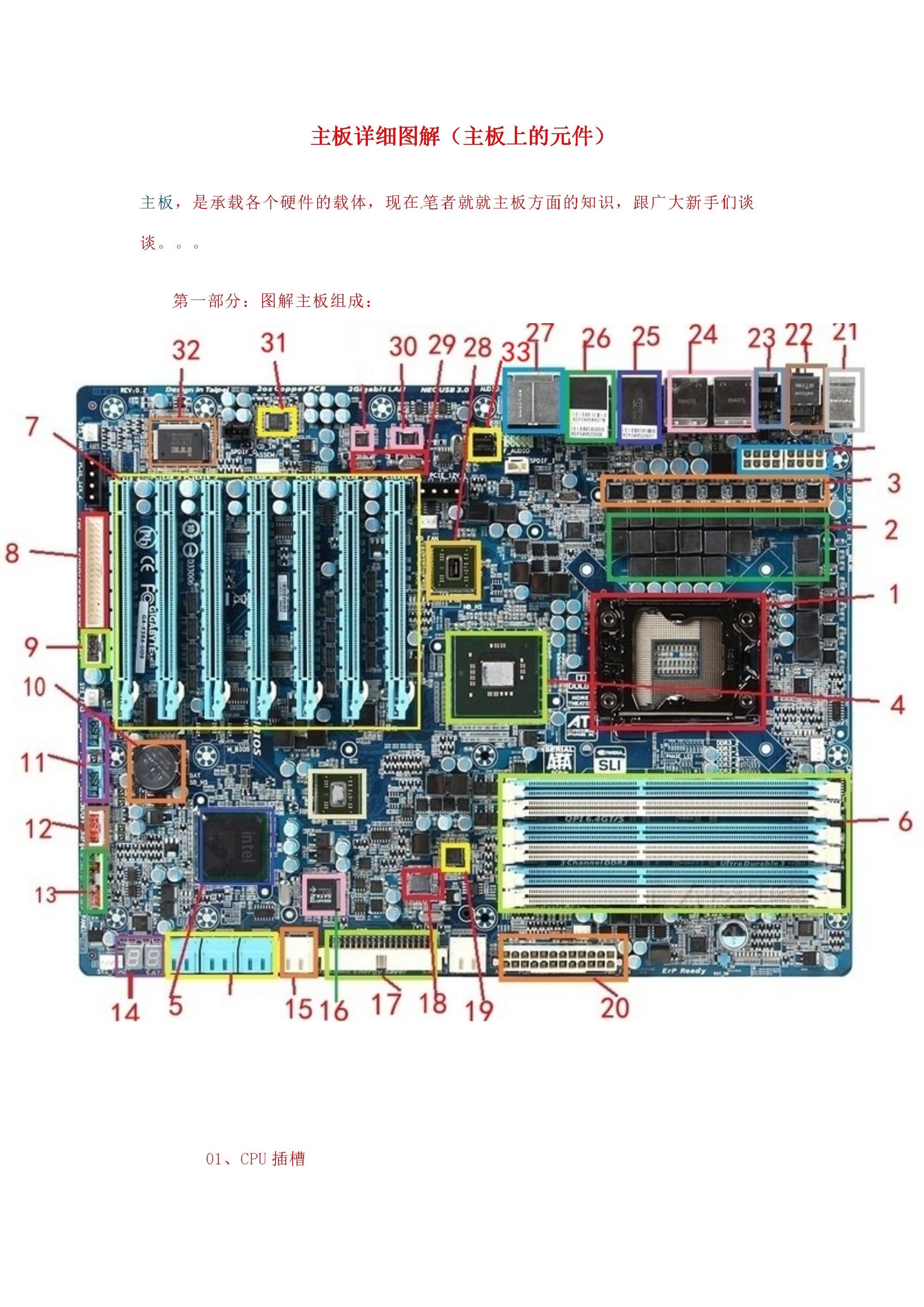

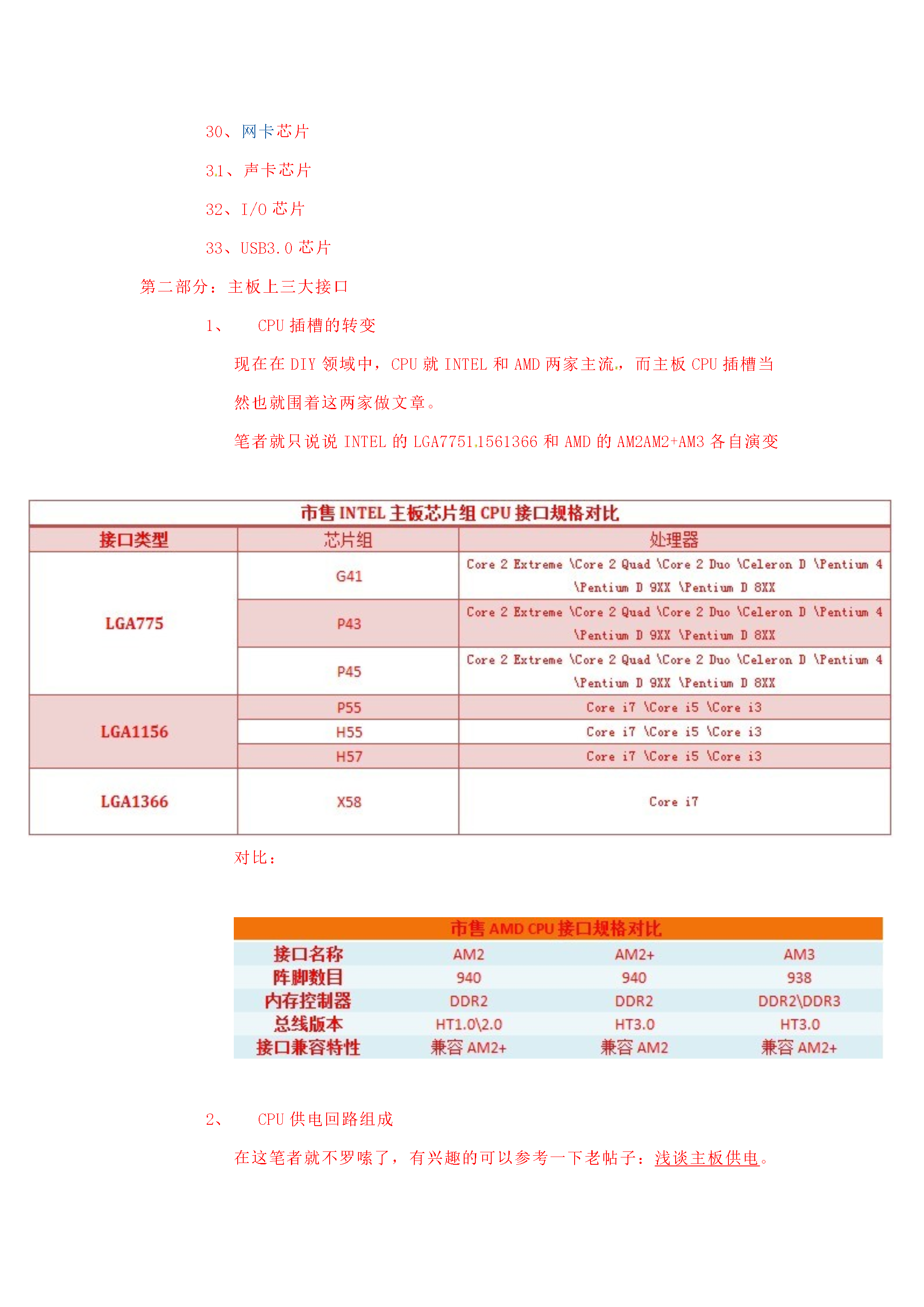

主板详细图解（主板上的元件）主板是承载各个硬件的载体现在笔者就就主板方面的知识跟广大新手们谈谈。。。第一部分：图解主板组成：01、CPU插槽02、供电回路03、供电回路04、北桥05、南桥06、内存插槽07、PCI-E插槽08、FDD接口09、IEEE1394接口10、主板电池11、USB接口12、USB接口13、机箱电源、重启键接口14、DEBUG监测灯15、SATA接口16、SATA2.0芯片17、IDE接口18、SATA3.0芯片19、数字供电芯片20、主板24Pin供电接口21、PS/2鼠标接口22、S/PDIF同轴光纤音频接23、CMOS清除按钮24、USB2.0接口25、e-SATA接口26、USB3.0接口27、音频接口28、NFSLI芯片29、晶振30、网卡芯片31、声卡芯片32、I/O芯片33、USB3.0芯片第二部分：主板上三大接口1、CPU插槽的转变现在在DIY领域中CPU就INTEL和AMD两家主流而主板CPU插槽当然也就围着这两家做文章。笔者就只说说INTEL的LGA77511561366和AMD的AM2AM2+AM3各自演变对比：2、CPU供电回路组成在这笔者就不罗嗦了有兴趣的可以参考一下老帖子：浅谈主板供电。3、主板内存接口：现在市场上的主流的虽然是DDR3的内存但是DDR2内存并没有真正的绝迹在此看看它们之间的区别吧：4、主板PCI-E显卡接口下面分别是PCI-E1X/8X/16X插槽模式双向传输模式数据传输模式PCIExpressx1500MB/s250MB/sPCIExpressx84GB/s2GB/sPCIExpressx168GB/s4GB/s（当然还有2X/4X/32X等但只做简单对比想更详细了解请另行查阅相关资料）第三部分：主板的扩展接口
