内容提供者
一种预制飘窗结构.pdf
2023-05-24
10金币
332KB
9页
努力****南绿
实名认证
内容提供者
1/9
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料

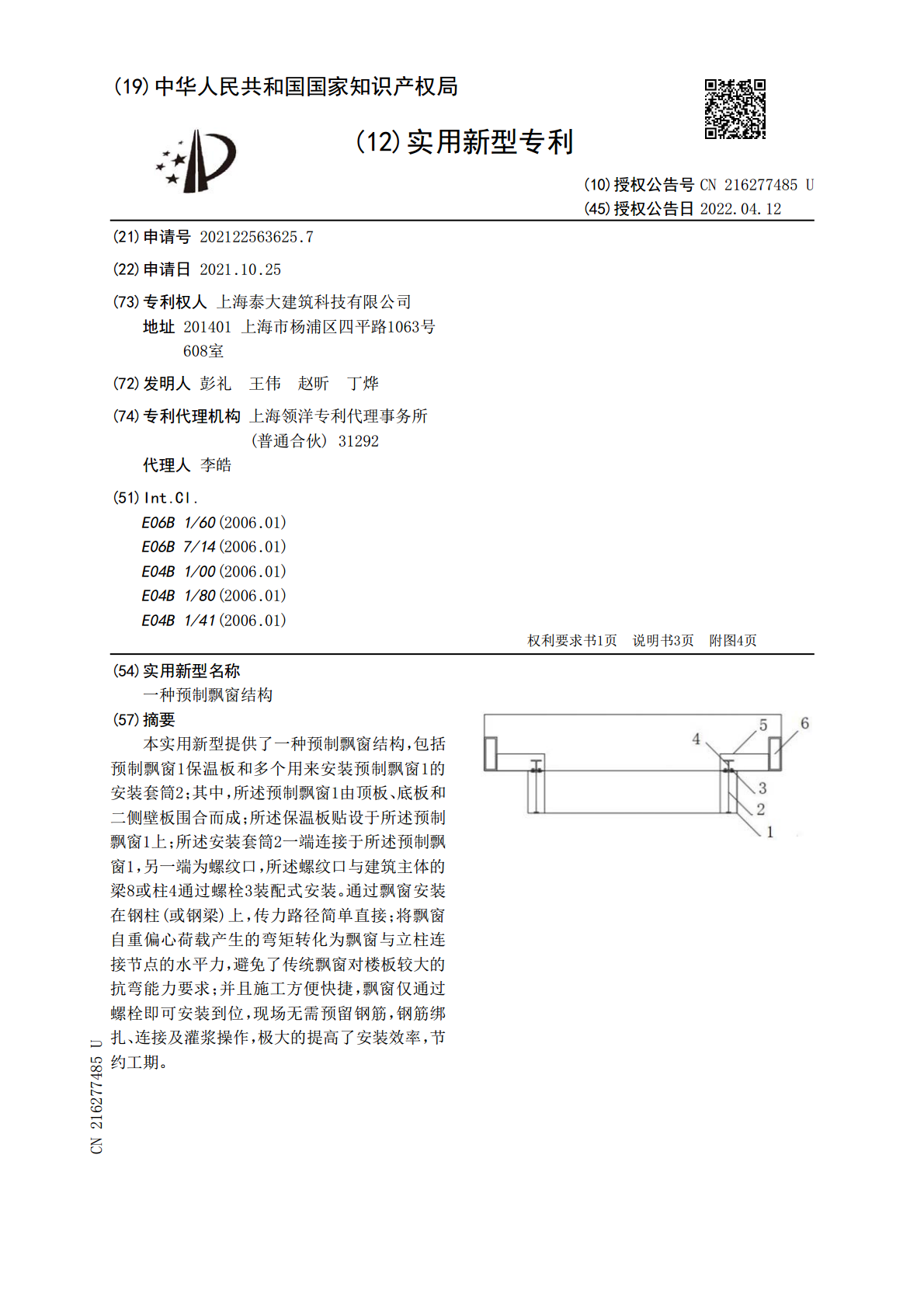

一种预制飘窗结构.pdf
本实用新型提供了一种预制飘窗结构,包括预制飘窗1保温板和多个用来安装预制飘窗1的安装套筒2;其中,所述预制飘窗1由顶板、底板和二侧壁板围合而成;所述保温板贴设于所述预制飘窗1上;所述安装套筒2一端连接于所述预制飘窗1,另一端为螺纹口,所述螺纹口与建筑主体的梁8或柱4通过螺栓3装配式安装。通过飘窗安装在钢柱(或钢梁)上,传力路径简单直接;将飘窗自重偏心荷载产生的弯矩转化为飘窗与立柱连接节点的水平力,避免了传统飘窗对楼板较大的抗弯能力要求;并且施工方便快捷,飘窗仅通过螺栓即可安装到位,现场无需预留钢筋,钢筋绑
2023-05-24
10
332KB

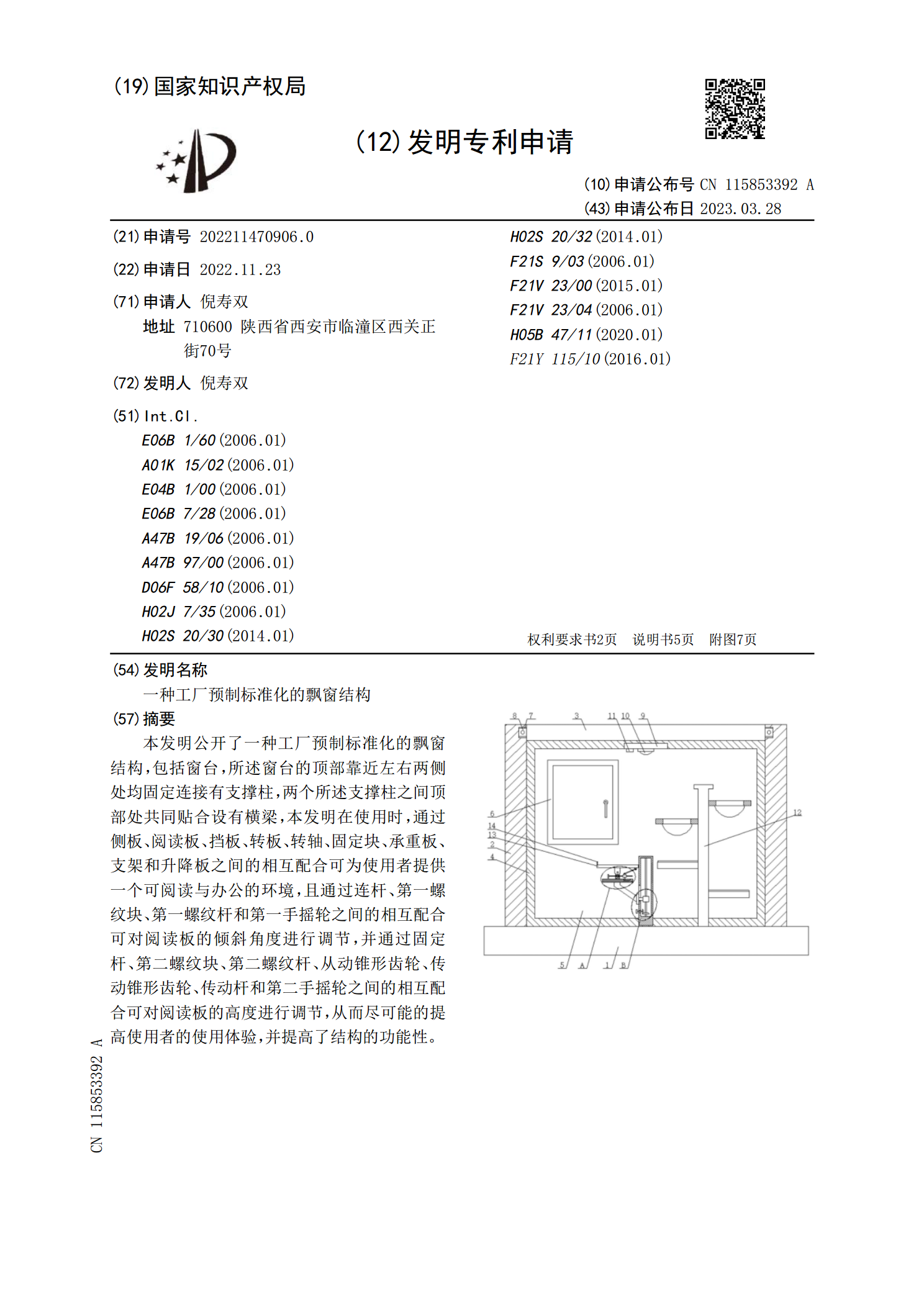

一种工厂预制标准化的飘窗结构.pdf
本发明公开了一种工厂预制标准化的飘窗结构，包括窗台，所述窗台的顶部靠近左右两侧处均固定连接有支撑柱，两个所述支撑柱之间顶部处共同贴合设有横梁，本发明在使用时，通过侧板、阅读板、挡板、转板、转轴、固定块、承重板、支架和升降板之间的相互配合可为使用者提供一个可阅读与办公的环境，且通过连杆、第一螺纹块、第一螺纹杆和第一手摇轮之间的相互配合可对阅读板的倾斜角度进行调节，并通过固定杆、第二螺纹块、第二螺纹杆、从动锥形齿轮、传动锥形齿轮、传动杆和第二手摇轮之间的相互配合可对阅读板的高度进行调节，从而尽可能的提高使用者
2023-06-07
10
673KB
一种预制装配式飘窗结构及其施工方法.pdf
本发明适用于建筑施工技术领域，提供了一种预制装配式飘窗结构及其施工方法。该预制装配式飘窗结构包括预制外墙、预制飘窗、螺栓组件、焊接紧固件、后浇带混凝土以及若干飘窗锚固钢筋，预制外墙的中部具有镂空部及连通镂空部的空腔，预制飘窗的一端插置于镂空部中，飘窗锚固钢筋预埋于预制飘窗中，并且部分飘窗锚固钢筋伸出预埋飘窗外而伸入镂空部中，预制飘窗内预留有螺栓孔，焊接紧固件焊接固定于飘窗锚固钢筋上，螺栓组件的头端抵靠于预制飘窗，螺栓组件的尾端与焊接紧固件螺纹连接后伸入空腔中，后浇带混凝土填充于空腔中。本发明在预制飘窗与预
2023-11-05
10
481KB
一种预制飘窗及其安装方法.pdf
一种预制飘窗，它为箱体、窗框、支撑条、两个折板所构成的框架式整体预制成型结构；箱体、窗框、支撑条自上而下地依次布置，窗框、支撑条均位于箱体的开口侧的正下方，竖直状的两个折板的结构相同，两个折板相对于窗框的长度方向中心对称地设在两个安置空间内，箱体的上侧在设有第一卡条；箱体的后侧面设有第一钢筋，第二板的后侧设有第二钢筋。本预制飘窗规格统一、密封性好。本飘窗的安装方法为，先在第一层设置支撑台，然后定位第一层的飘窗，通过第一钢筋、第二钢筋分别与梁体钢筋、墙柱钢筋绑扎，然后按相同方式安装第2层至第N层的安装。本方
2023-08-15
10
462KB
一种预制飘窗及其加工工艺.pdf
本申请涉及装配式建筑构件领域的一种预制飘窗及其加工工艺。预制飘窗包括体，窗体包括一体围绕设置的顶板、底板以及两个侧板，窗体用于与建筑主体固定一侧设置有连接机构，连接机构包括一体连接部和预埋连接筋，一体连接部包括与顶板一体浇筑成型的延伸板和卡接凸缘，卡接凸缘设置于延伸板外壁远离顶板一侧，预埋连接筋用于与建筑主体上的预留插筋相连；其加工工艺包括：装设模板，涂刷脱模剂，绑扎钢筋笼，安装预埋连接筋，吊装钢筋笼，浇筑窗体，浇筑一体连接部，养护，拆模，得到预制飘窗；其具有提升预制飘窗与建筑主体之间连接强度的优点；另外
2023-11-09
10
598KB
