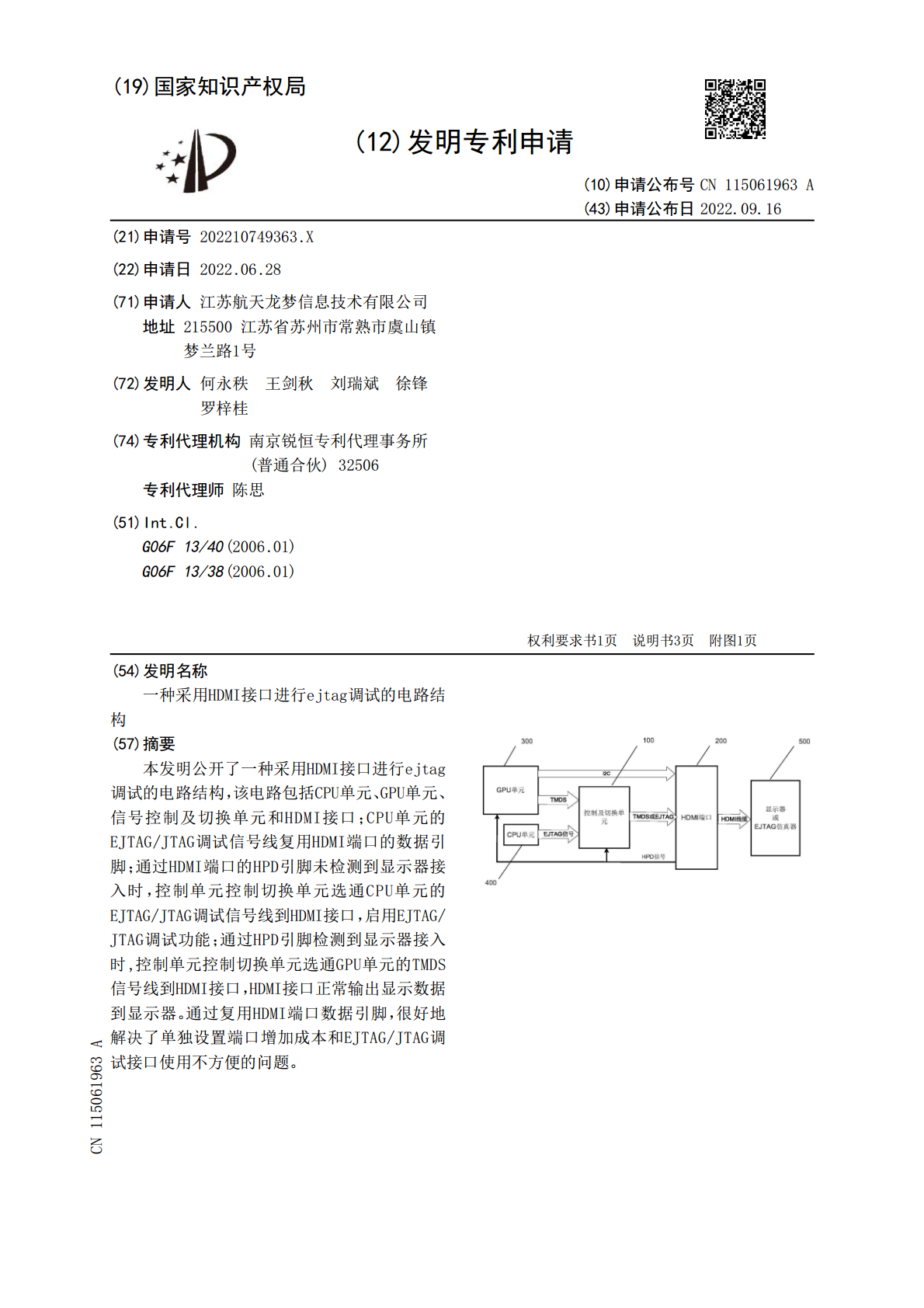

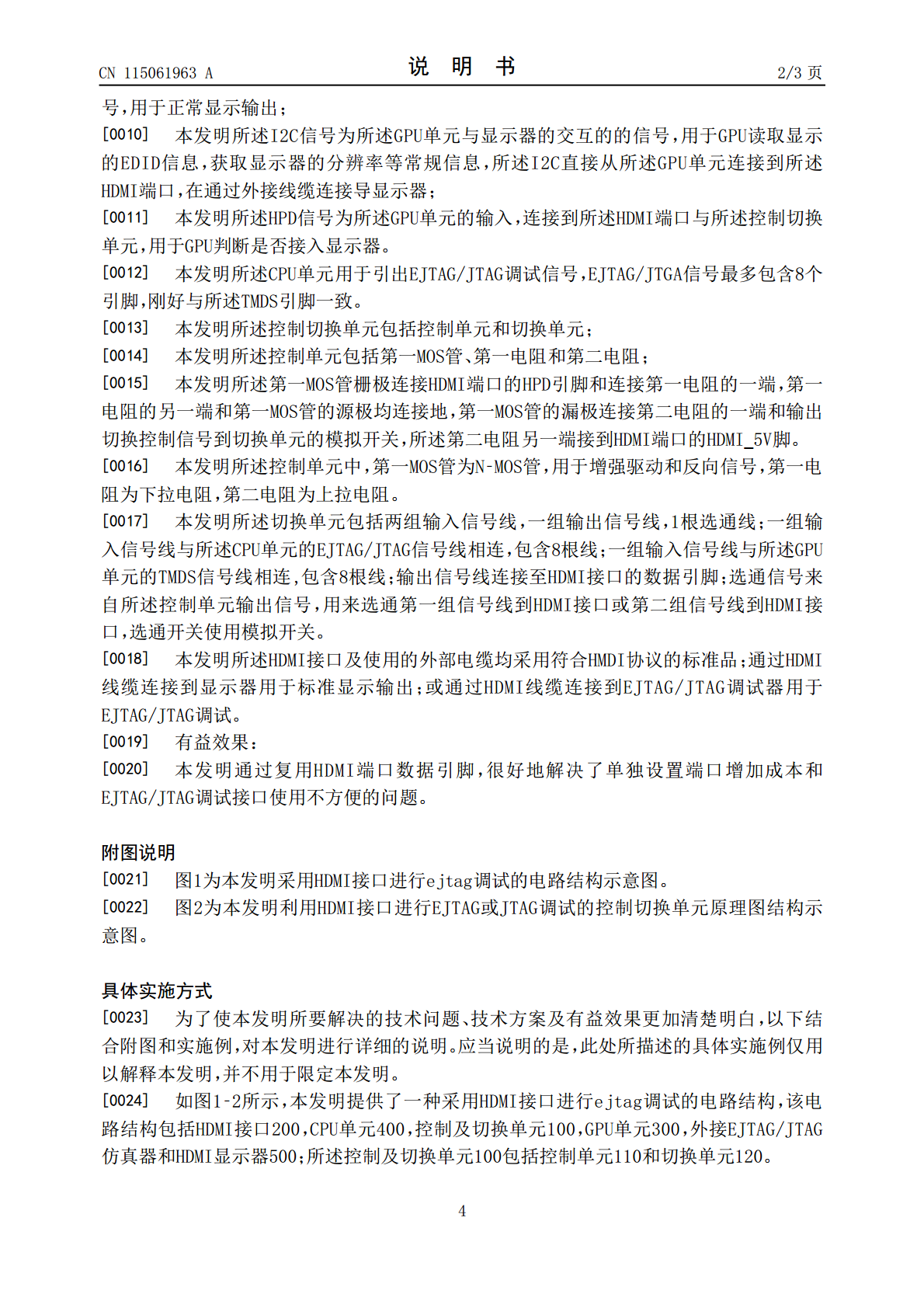

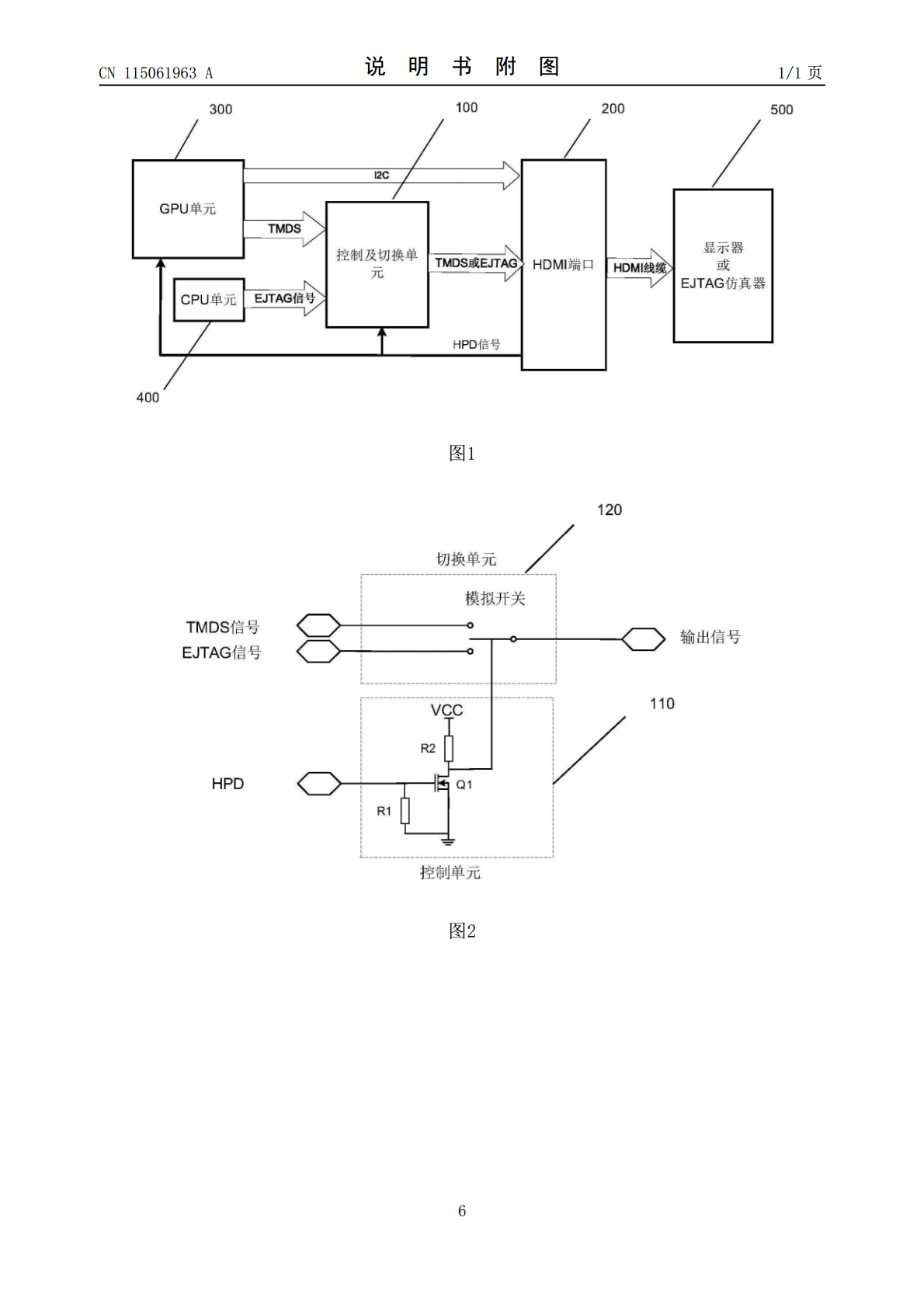

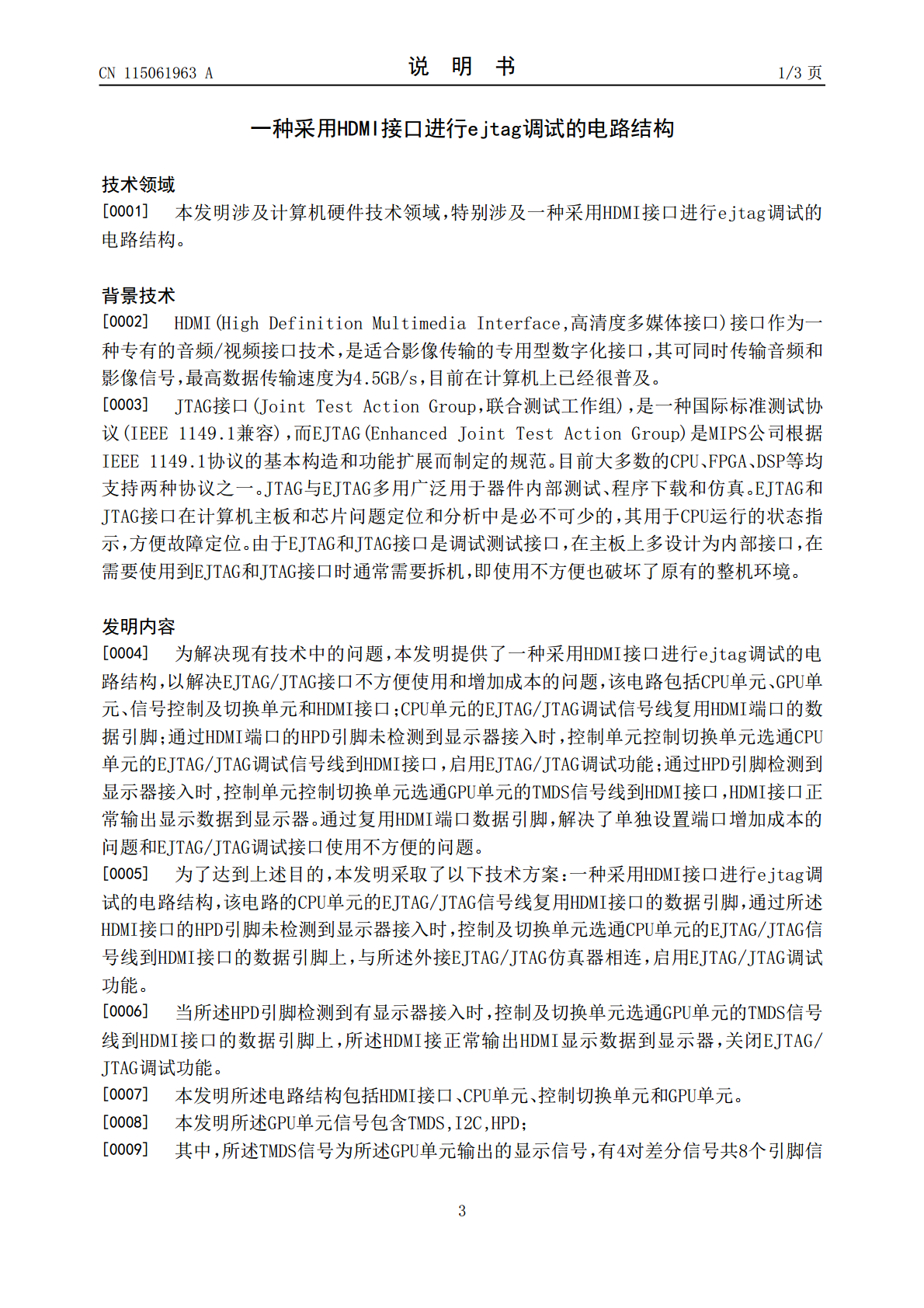

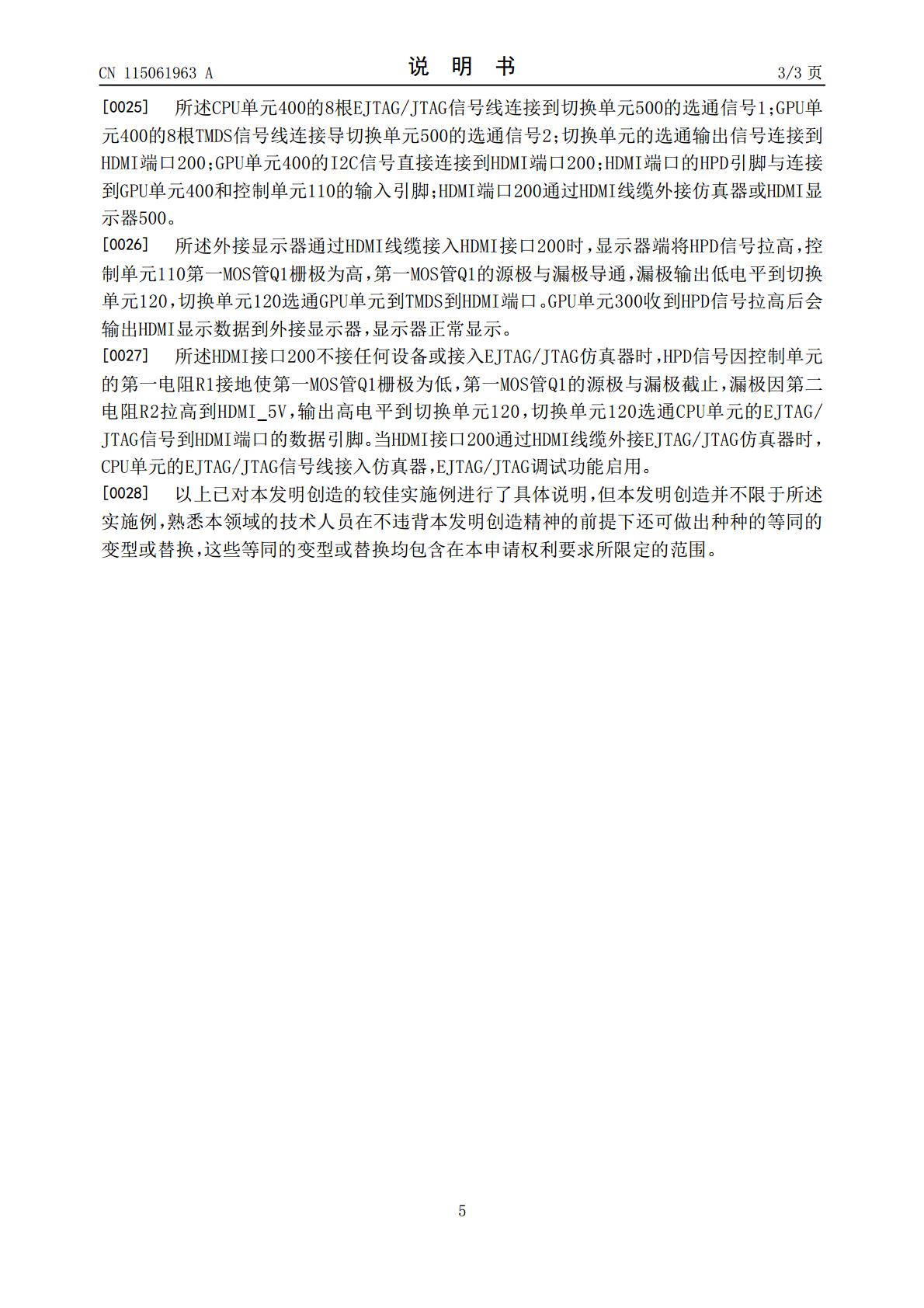

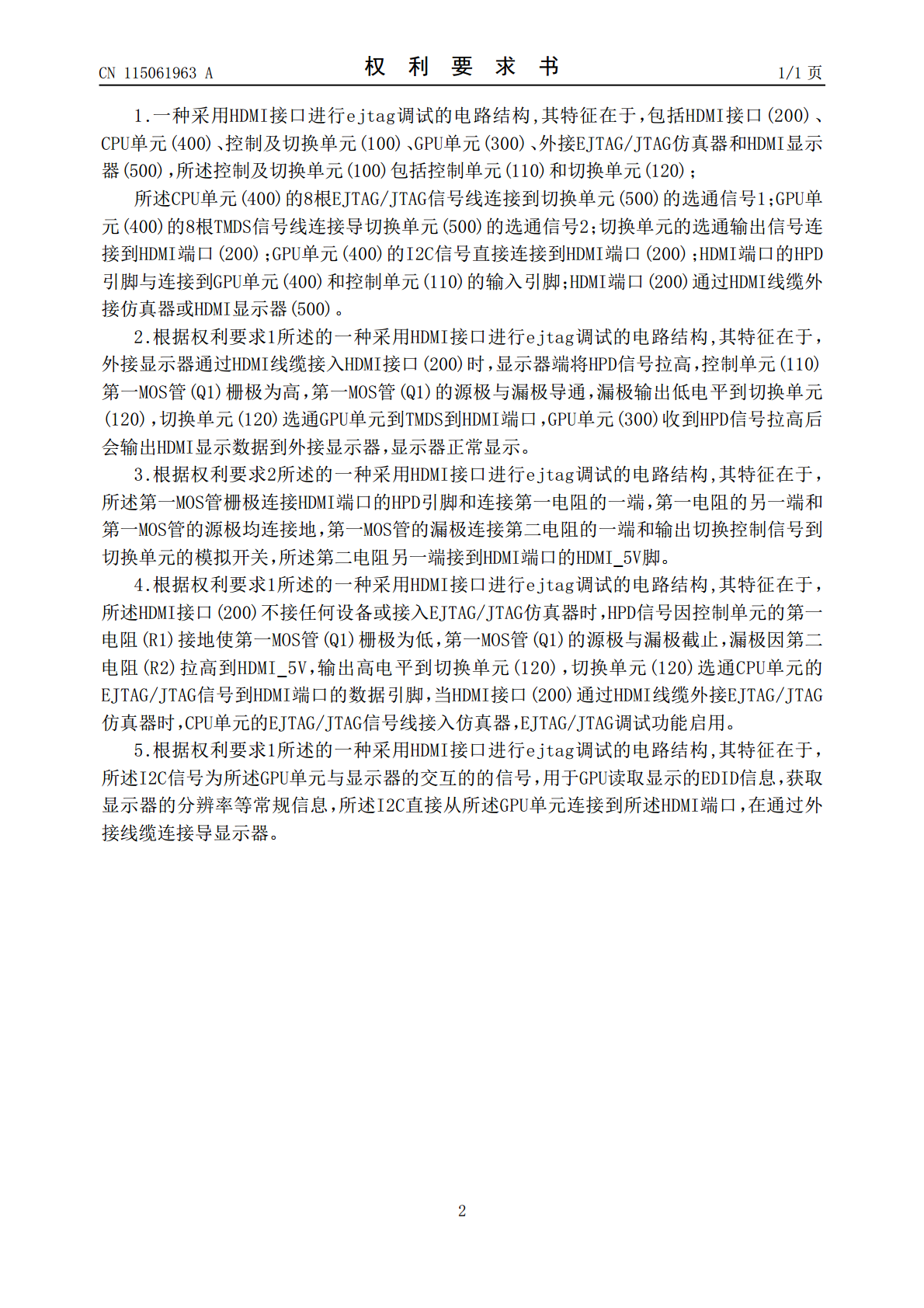

本发明公开了一种采用HDMI接口进行ejtag调试的电路结构,该电路包括CPU单元、GPU单元、信号控制及切换单元和HDMI接口;CPU单元的EJTAG/JTAG调试信号线复用HDMI端口的数据引脚;通过HDMI端口的HPD引脚未检测到显示器接入时,控制单元控制切换单元选通CPU单元的EJTAG/JTAG调试信号线到HDMI接口,启用EJTAG/JTAG调试功能;通过HPD引脚检测到显示器接入时,控制单元控制切换单元选通GPU单元的TMDS信号线到HDMI接口,HDMI接口正常输出显示数据到显示器。通过复用HDMI端口数据引脚,很好地解决了单独设置端口增加成本和EJTAG/JTAG调试接口使用不方便的问题。
