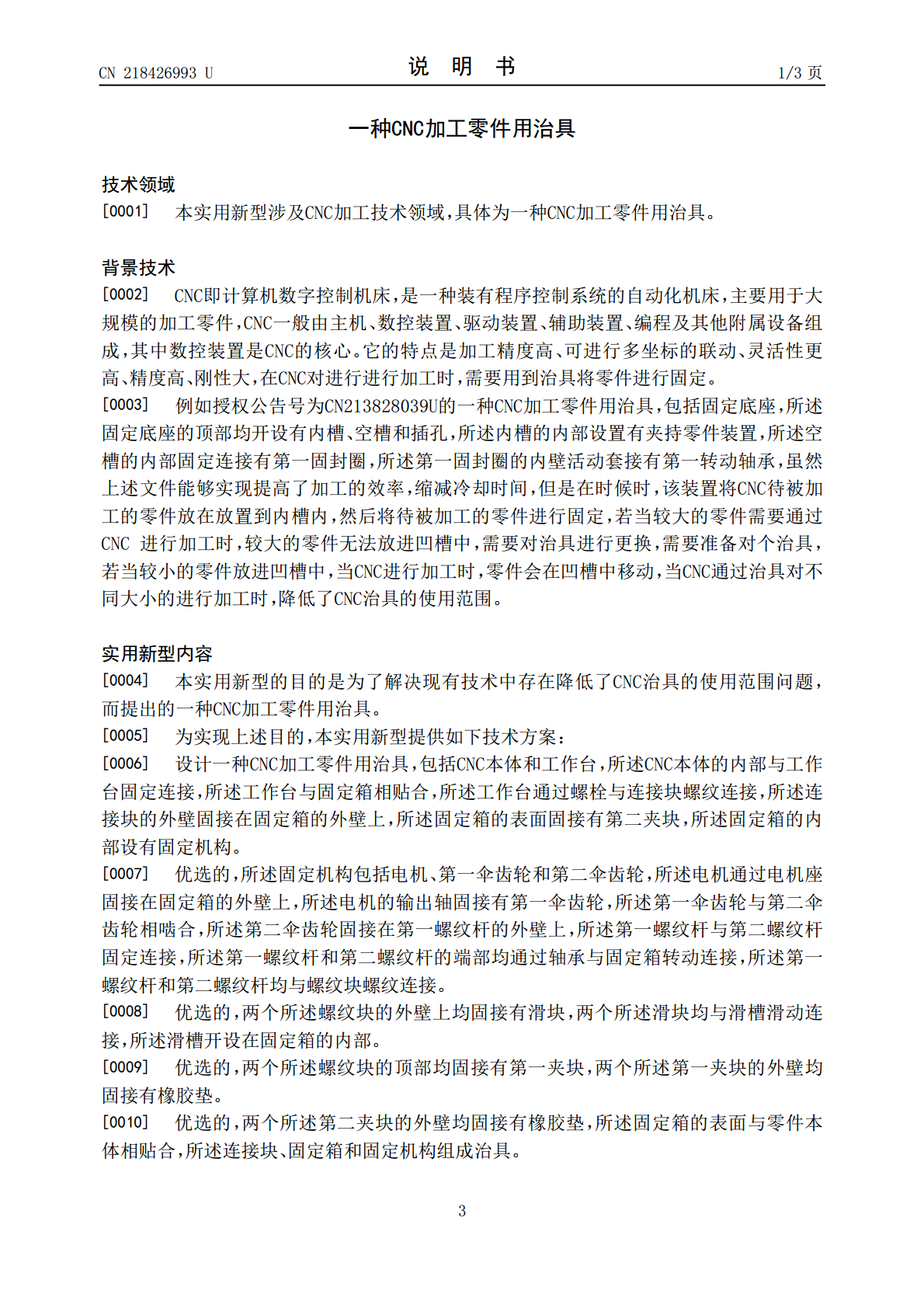

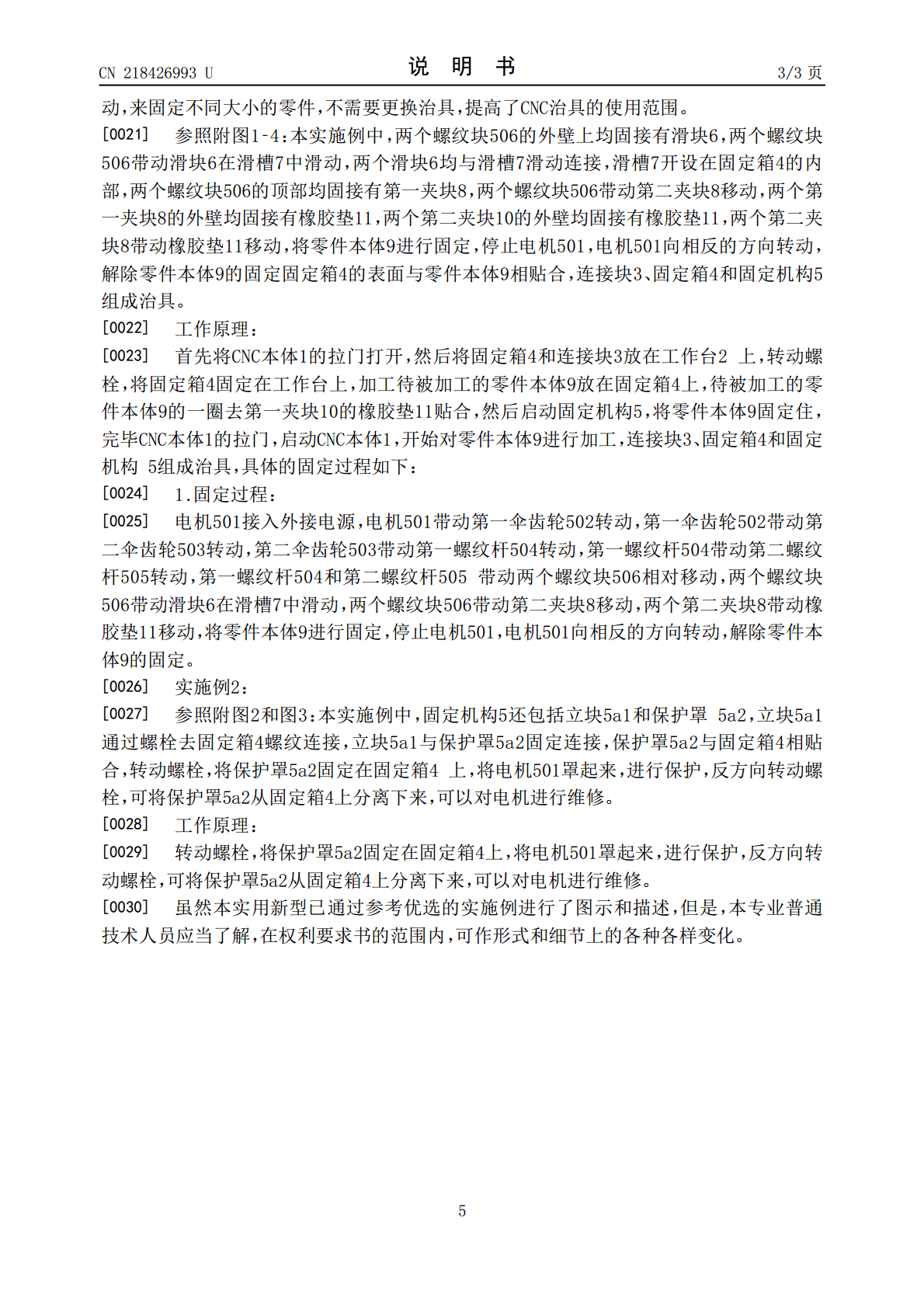

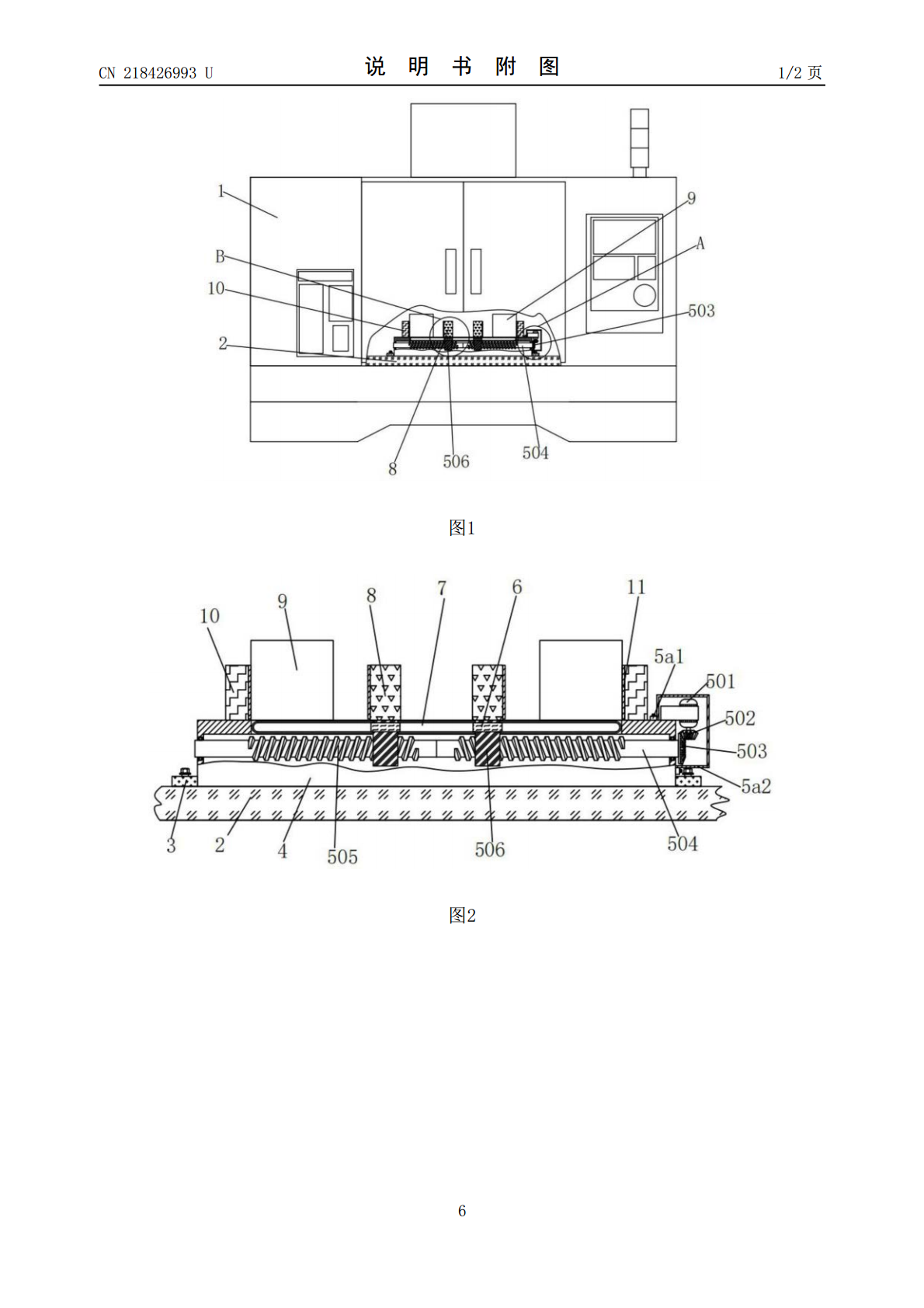

一种CNC加工零件用治具.pdf
本实用新型涉及CNC加工技术领域,尤其是一种CNC加工零件用治具,包括CNC本体和工作台,所述CNC本体的内部与工作台固定连接,所述工作台与固定箱相贴合,所述工作台通过螺栓与连接块螺纹连接,所述固定箱的内部设有固定机构。通过固定机构中的电机带动第一伞齿轮转动,第一伞齿轮带动第二伞齿轮转动,第二伞齿轮带动第一螺纹杆转动,第一螺纹杆带动第二螺纹杆转动,第一螺纹杆和第二螺纹杆带动两个螺纹块相对移动,两个螺纹块带动滑块在滑槽中滑动,两个螺纹块带动第二夹块移动,设置将夹块进行移动,来固定不同大小的零件,不需要更换治
2023-05-24
10
390KB
CNC加工用装夹治具.pdf
本发明公开一种CNC加工用装夹治具，包括底板、安装板和若干支撑组件，所述底板与安装板之间通过若干支撑柱连接，所述支撑组件分别固定安装于安装板下表面，用于支撑待加工的板料，所述安装板上表面设置有4个支撑凸台，所述安装通孔和支撑组件的数目均为9个，所述安装板还设置有至少两个气动压爪，支撑组件包括顶盖、壳体、底盖、推块、活动柱和支撑柱，所述顶盖和底盖分别与壳体的顶面、底面紧固连接，从而在顶盖、壳体和底盖之间形成一腔体，所述固定套筒的壁厚自上而下逐渐减薄，使得固定套筒的外表面形成向内倾斜的斜面。本发明可以使板料在
2023-07-25
10
468KB
用于CNC加工的装夹治具.pdf
本发明公开了用于CNC加工的装夹治具，包括机架，还包括放置台，设置在机架的顶部，所述放置台上开设有容纳槽；调节槽，开设在放置台上；轮齿，设置在调节槽槽底；动力箱，滑动连接在放置台的外侧壁；传动轴，连接在动力箱的驱动端，且置于调节槽内；传动齿轮，套在传动轴的外侧壁，与轮齿啮合；滚筒，套在传动轴置于容纳槽内的外侧壁上；压板，均匀分布在滚筒的外侧壁；安装槽，开设在机架上；第一驱动丝杆，一端设置在安装槽内，另一端穿出安装槽向外延伸。本发明通过对板状工件水平方向与竖直方向的夹持压合装置，适用不同尺寸的板状工件的装夹
2023-08-28
10
661KB
用于CNC加工的装夹治具.pdf
本发明公开一种用于CNC加工的装夹治具，包括顶盖、壳体、底盖、推块、活动柱和支撑柱，所述顶盖和底盖分别与壳体的顶面、底面紧固连接，从而在顶盖、壳体和底盖之间形成一腔体，所述固定套筒的壁厚自上而下逐渐减薄，使得固定套筒的外表面形成向内倾斜的斜面，所述固定套筒外表面的斜率小于活动套筒内表面的斜率，所述卡环下表面开有一第一弹簧槽，所述活动套筒上表面开有与第一弹簧槽对应的第二弹簧槽，所述支撑柱上表面开有供螺杆嵌入的盲孔。本发明只需要对板料进行一次铣平加工，就可以得到一个精确的平面，大大节约了加工的工序，还大量减少
2023-06-27
10
481KB
一种CNC精密加工快速导热夹持治具.pdf
本发明涉及机械加工技术领域，且公开了一种CNC精密加工快速导热夹持治具，包括底座，所述底座顶部的左右两侧均固定安装有固定板，所述固定板的相对侧固定安装有连接箱，所述连接箱的内部活动安装有限位板，所述限位板的相背侧固定安装有驱动杆，所述驱动杆的外侧套接有位于限位板相背侧的复位弹簧，所述连接箱的相对侧固定安装有固定箱，固定箱的底部安装有与底座固定连接的第一支撑杆，限位板的相对侧固定安装有贯穿固定箱并延伸至其内部的连接杆。该CNC精密加工快速导热夹持治具，便于对加工件进行加工，整个夹持过程较为稳定，所需时间较短
2023-05-29
10
351KB
