内容提供者
一种二氧化硅包覆层及其制备方法.pdf
2023-05-24
10金币
772KB
14页
靖烟****魔王
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共14页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料

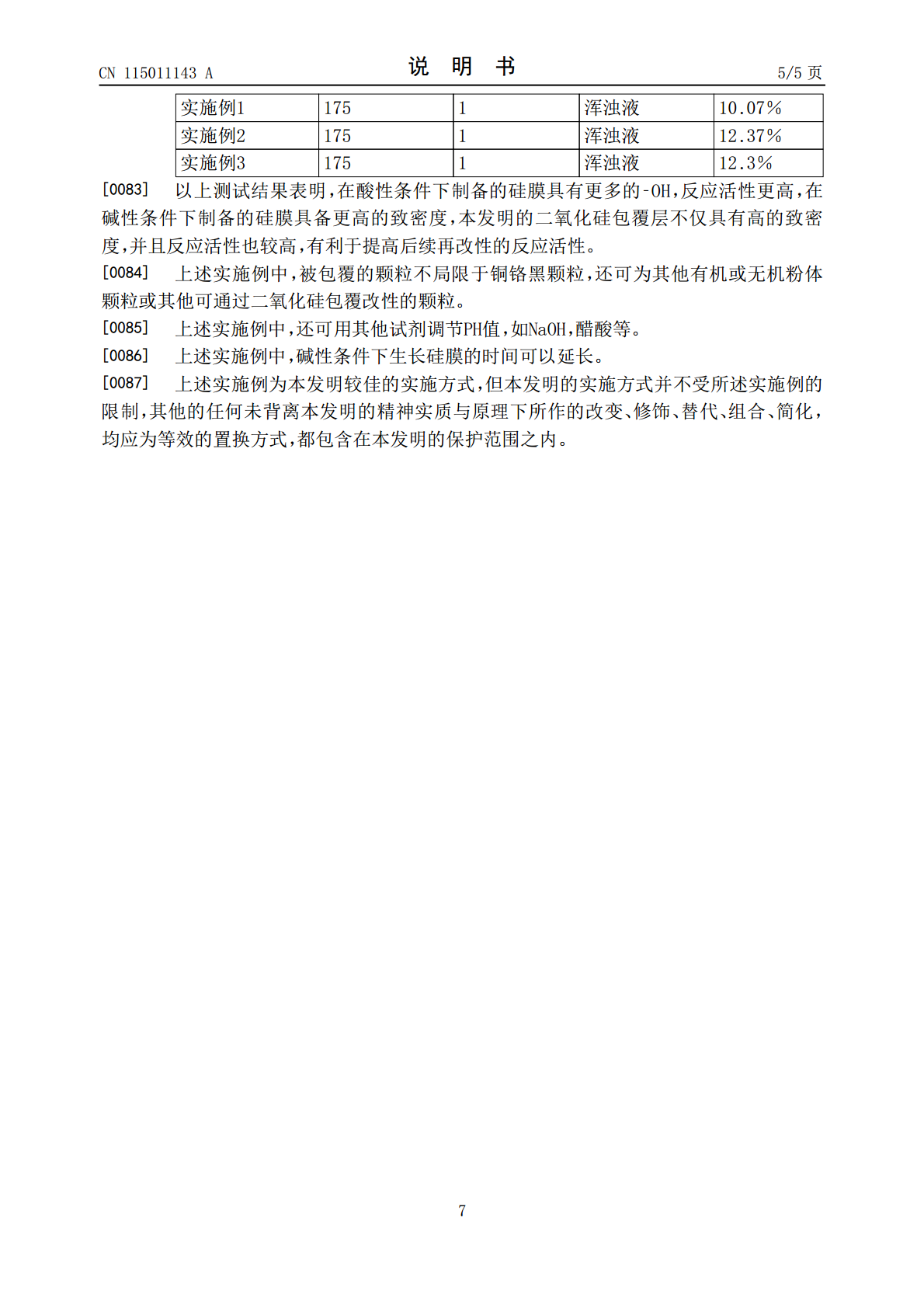

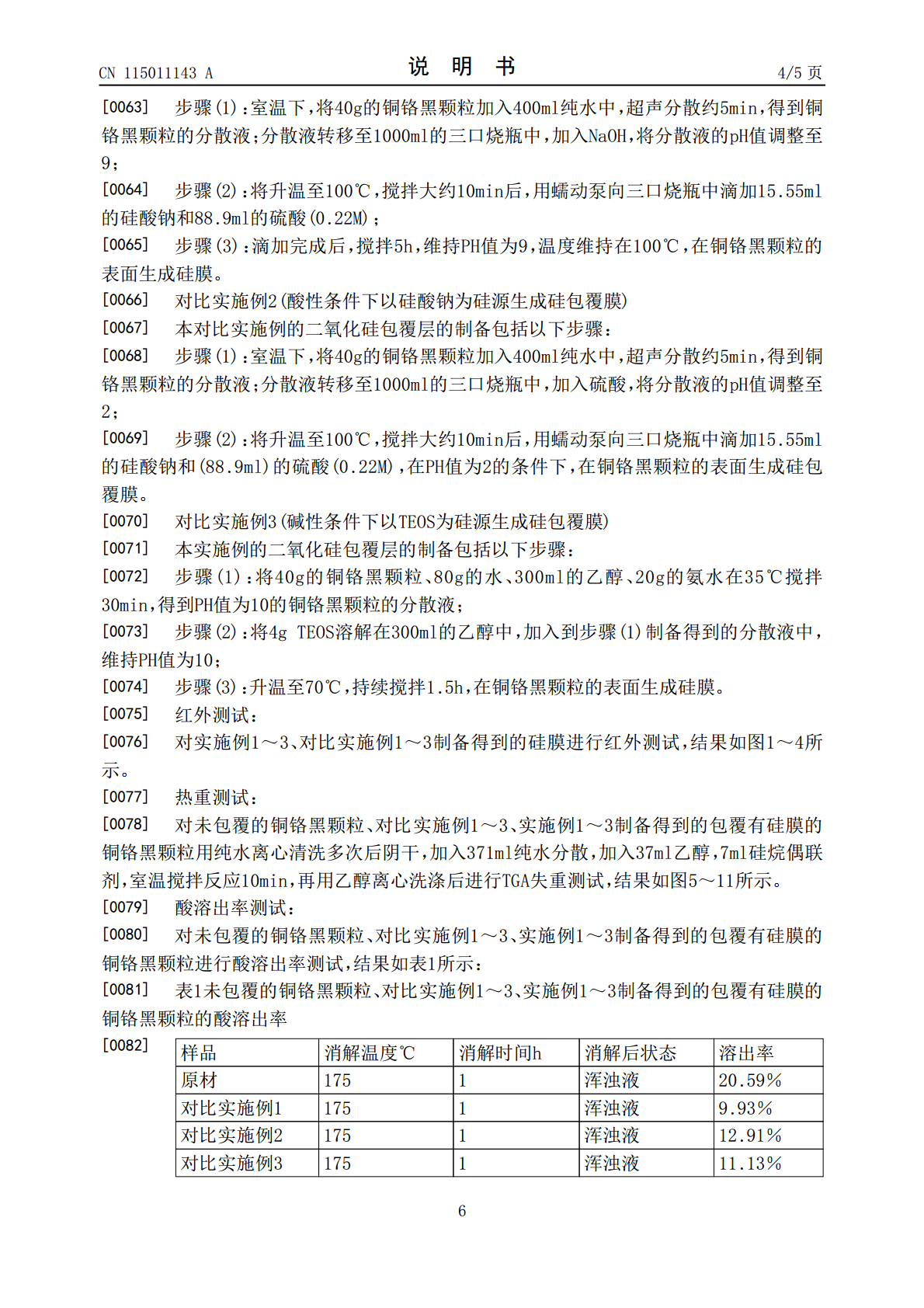

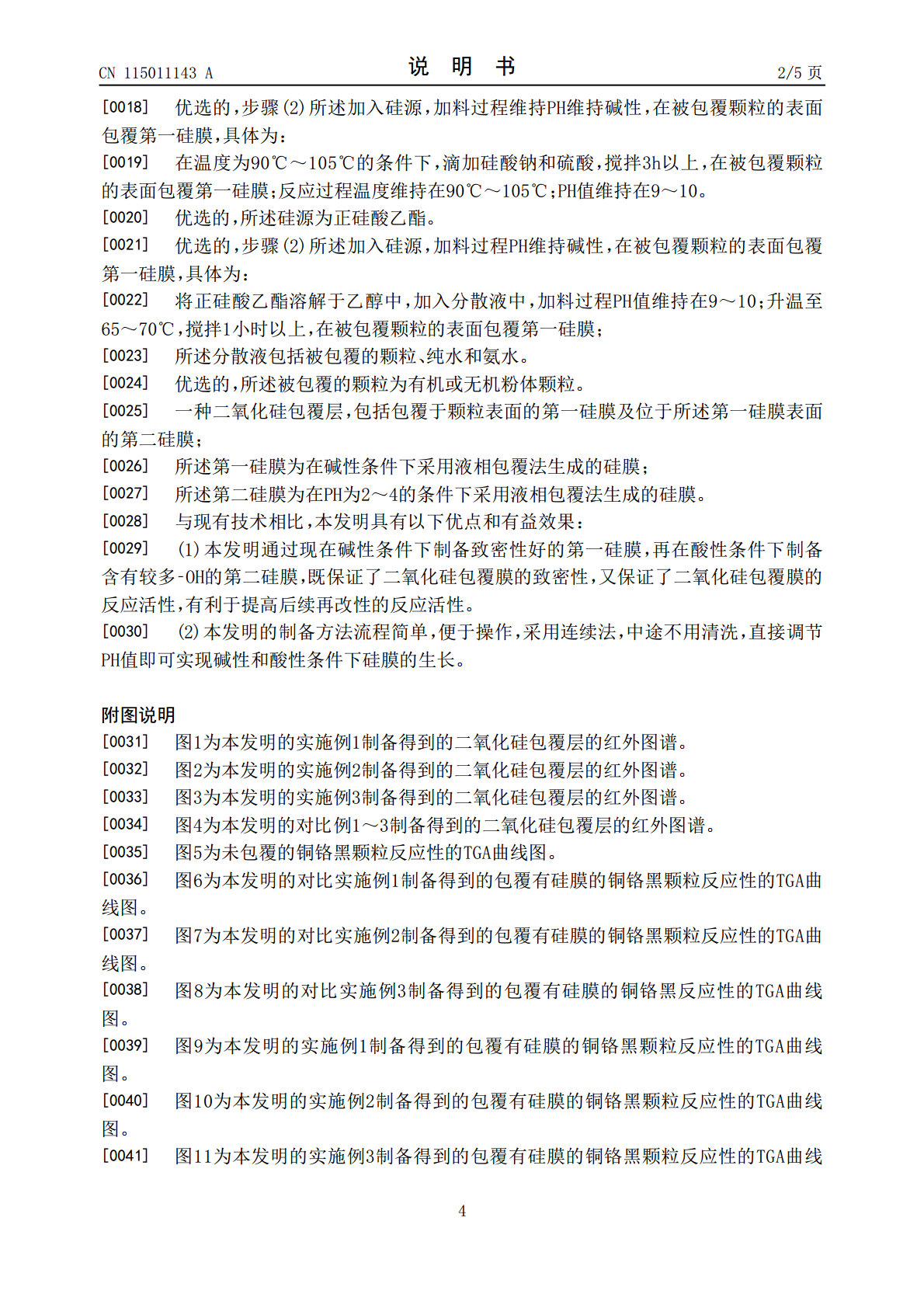

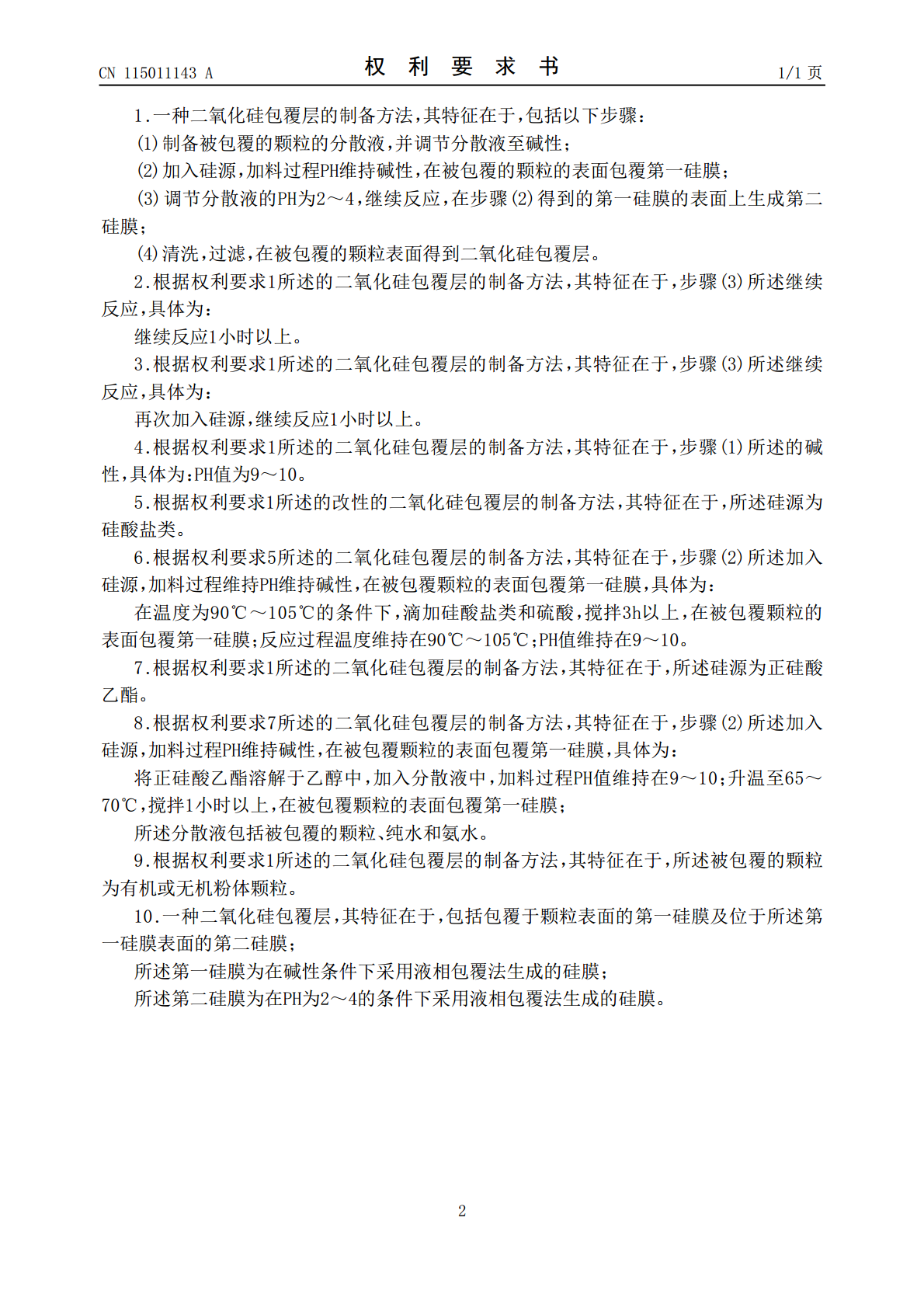

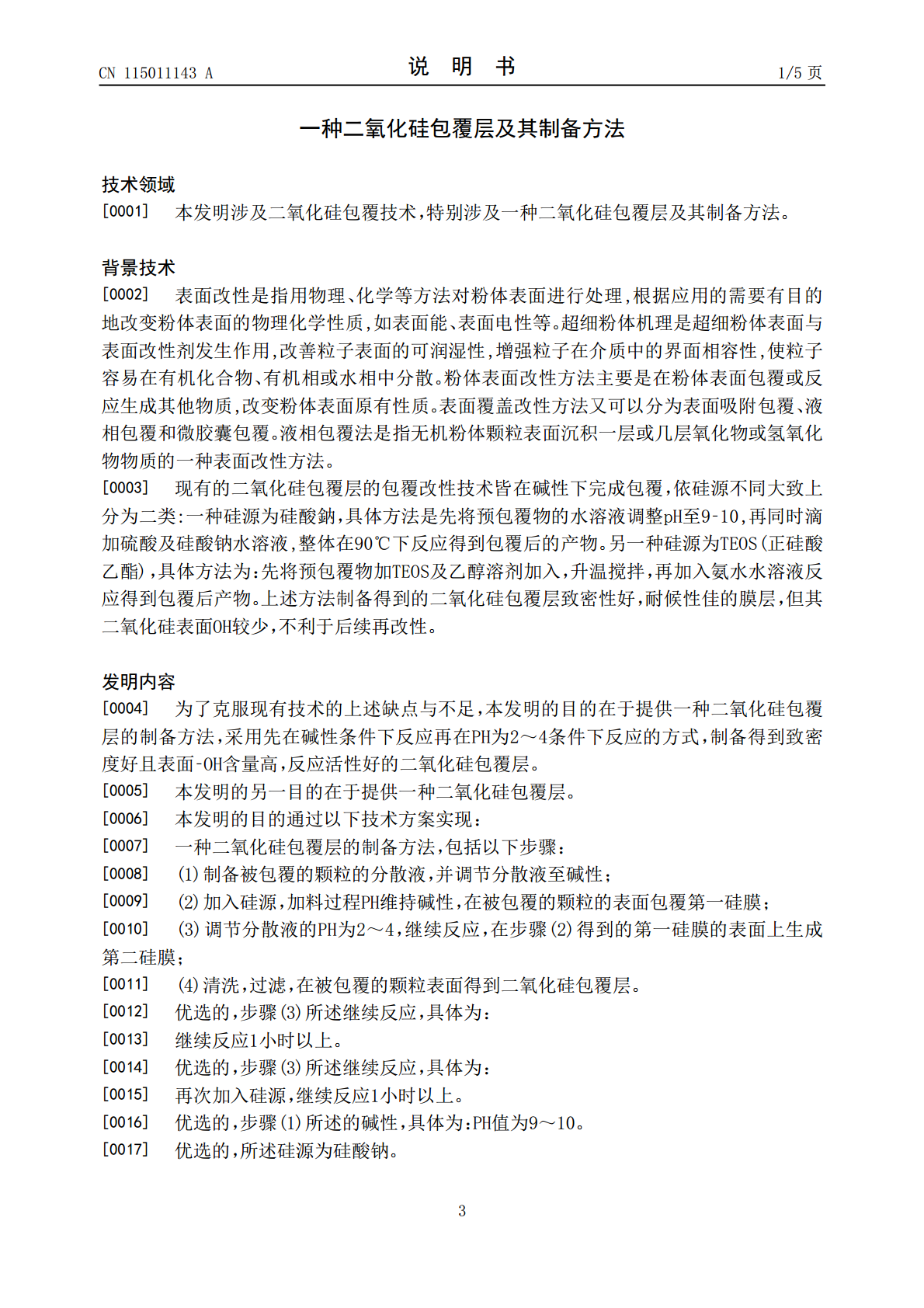

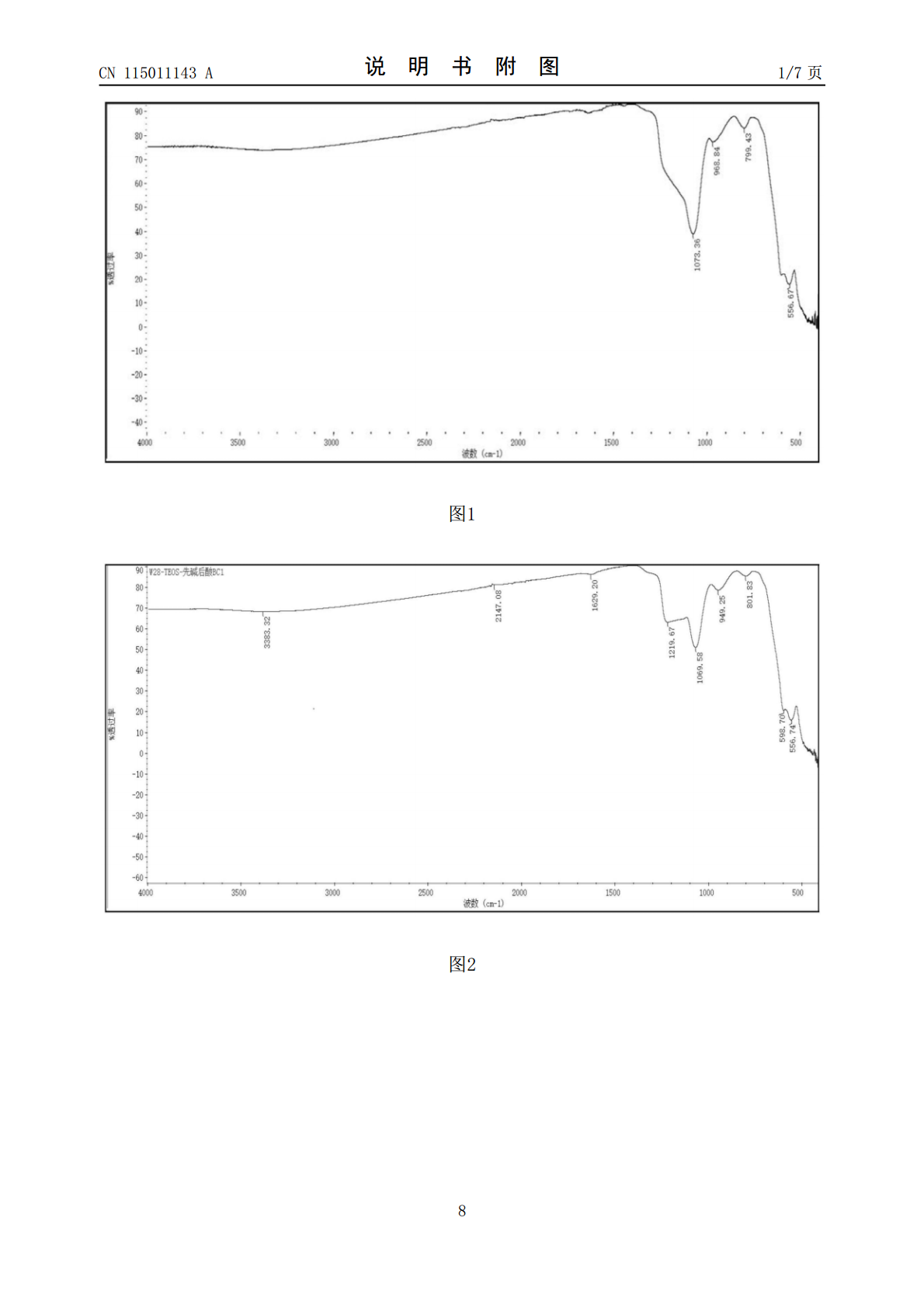

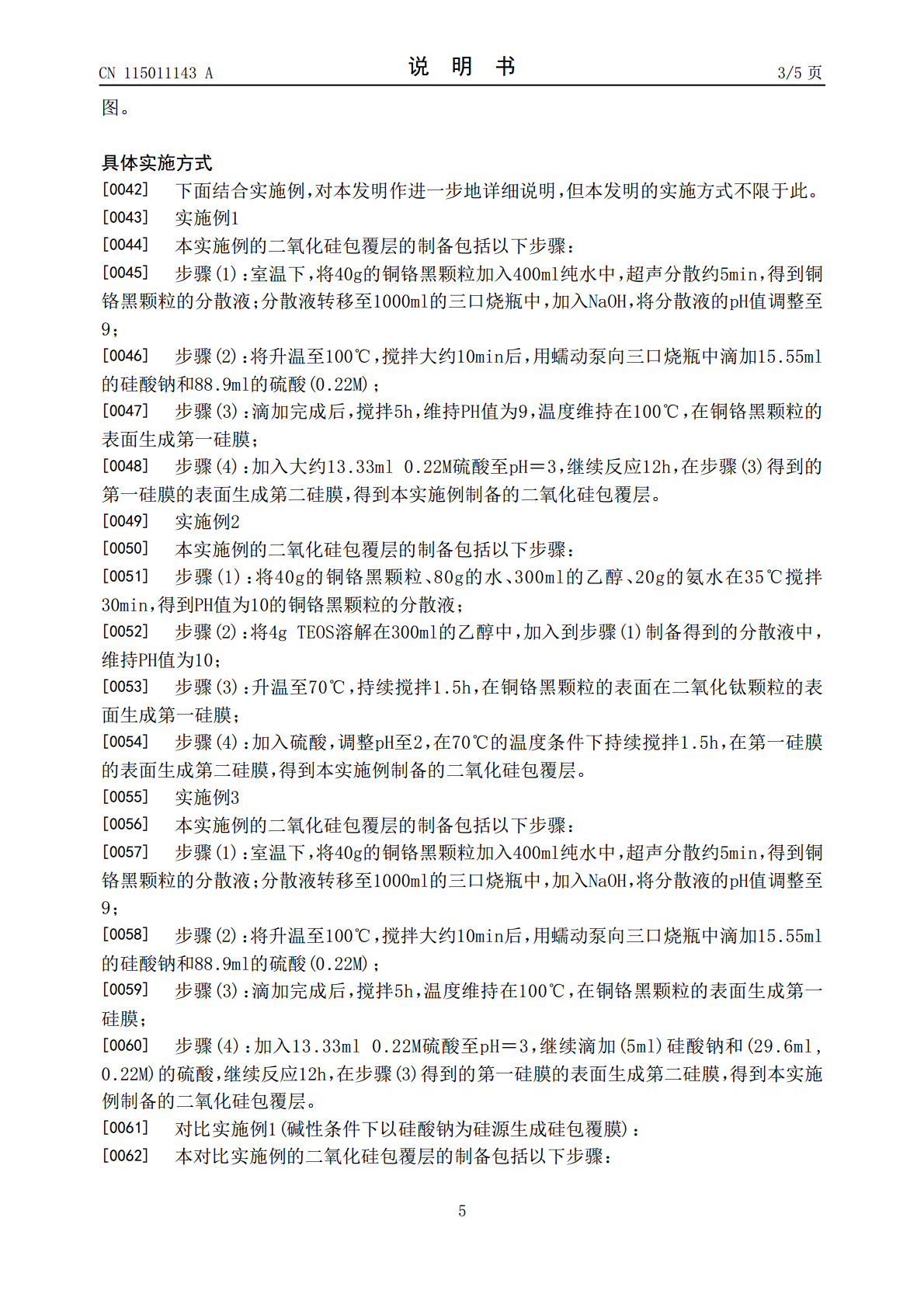

一种二氧化硅包覆层及其制备方法.pdf
本发明公开了一种二氧化硅包覆层的制备方法,包括以下步骤:(1)制备被包覆的颗粒的分散液,并调节分散液至碱性;(2)加入硅源,加料过程PH维持碱性,在被包覆颗粒的表面包覆第一硅膜;(3)调节分散液的PH为2～4,继续反应,在步骤(2)得到的硅膜的表面上生成第二硅膜;(4)清洗,过滤,在被包覆的颗粒表面得到改性的二氧化硅包覆层。本发明还公开了一种二氧化硅包覆层,包括包覆于颗粒表面的第一硅膜及位于所述第一硅膜表面的第二硅膜;所述第一硅膜为在碱性条件下采用液相包覆法生成的硅膜;所述第二硅膜为在PH为2～4的条件下
2023-05-24
10
772KB
包覆层的制备装置及其制备方法.pdf
本发明公开了一种包覆层的制备装置及其制备方法，涉及高温气冷堆核电站的安全技术领域，所述包覆层的制备装置包括：蒸发罐、波纹加热网和气路控制结构；其中，所述蒸发罐用于存储包覆层制备液体；所述波纹加热网均匀缠绕在所述蒸发罐的外壁上，用于对所述蒸发罐进行加热；所述气路控制结构包括第一气路和第二气路，第一气路和第二气路上分别设有第一阀门和第二阀门，所述第一气路的一端与所述蒸发罐连接，另一端与包覆炉连接，所述第二气路的一端位于蒸发罐外，另一端位于蒸发罐内。本发明能够提供温度均匀的包覆层制备蒸汽，其对温度的反馈和调节比
2023-06-20
10
351KB
一种具有多孔包覆层的硅负极材料及其制备方法.pdf
本申请提供了一种具有多孔包覆层的硅负极材料，包括硅基材料、导电碳层和快离子导体层，其特征在于，所述导电碳层包覆在所述硅基材料表面，所述快离子导体层包覆在导电碳层表面；所述快离子导体层为多孔结构。多孔快离子导体层的实体位置是锂离子的优良导体并稳定了SEI膜，提高了材料的循环性能；孔隙位置使内层碳层裸露，增加了电子导电性；同时孔隙位置预留了膨胀空间，有利于缓冲硅基内核的膨胀。采用上述负极材料可以制备高能量密度、可快速充放电的锂离子电池。
2023-11-06
10
679KB
一种高温窑炉复合包覆层的制备方法.pdf
本发明涉及耐火材料领域，尤其涉及一种高温窑炉复合包覆层的制备方法，包括以下步骤：S1、预混合：取9重量份的EPDM与6重量份的纳米SiC进行预混合；S2、将EPDM与纳米SiC混炼：将EPDM和纳米SiC混炼胶在双辊开炼机上混炼均匀，制成2mm厚的胶片A；S3、使用排布机制备CFRP(步长：3.7mm，排布张力：4‑7N，排布速度：22m/min)；S4、将胶片A与CFRP铺层后放置于框型模具中，采用平板硫化机进行胶片A与CFRP复合包覆层的成型固化，通过使用碳化型烧蚀材料EPDM、耐烧蚀填料SiC和CF
2023-06-15
10
920KB
一种具有均匀包覆层的高镍正极材料及其制备方法.pdf
本发明公开了一种具有均匀包覆层的高镍正极材料及其制备方法，所述制备方法包括如下步骤：(1)将高镍正极材料与锂源和纳米包覆材料固相混合均匀，过筛，得混合物；(2)将步骤(1)所述混合物置于匣钵中，在预热的马弗炉氧气气氛下进行高温烧结，冷却，破碎，过筛，得具有均匀包覆层的高镍正极材料。本发明通过在高镍正极材料表面包覆一层氧化物包覆层外，再添加额外的锂源，经过高温烧结得到稳定性好，比容量高的正极材料。本发明通过固相混合包覆材料、高镍正极材料与锂源，操作简单，成本低廉，易于实现大规模生产。
2023-06-17
10
662KB
