一种气体过滤装置.pdf

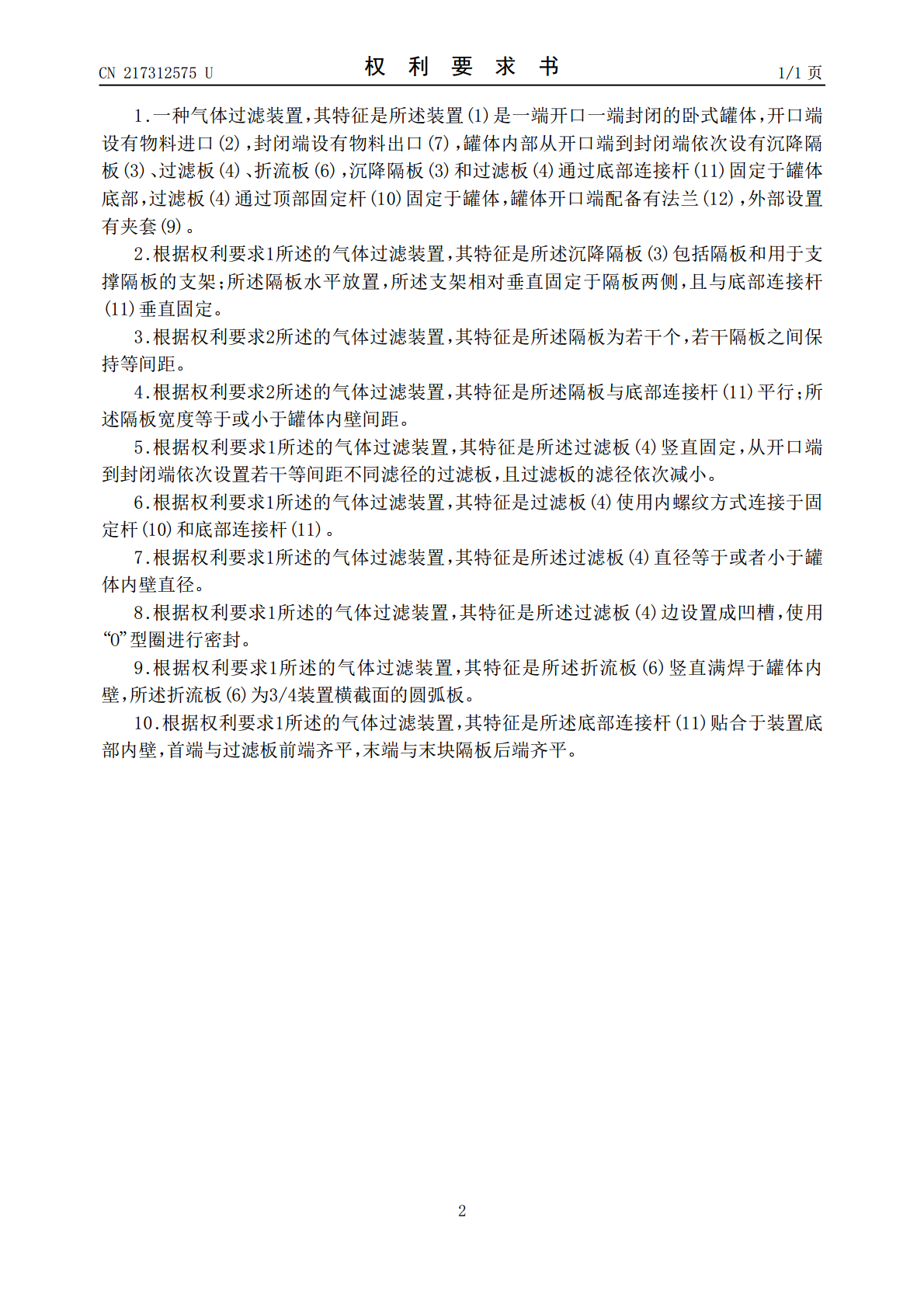

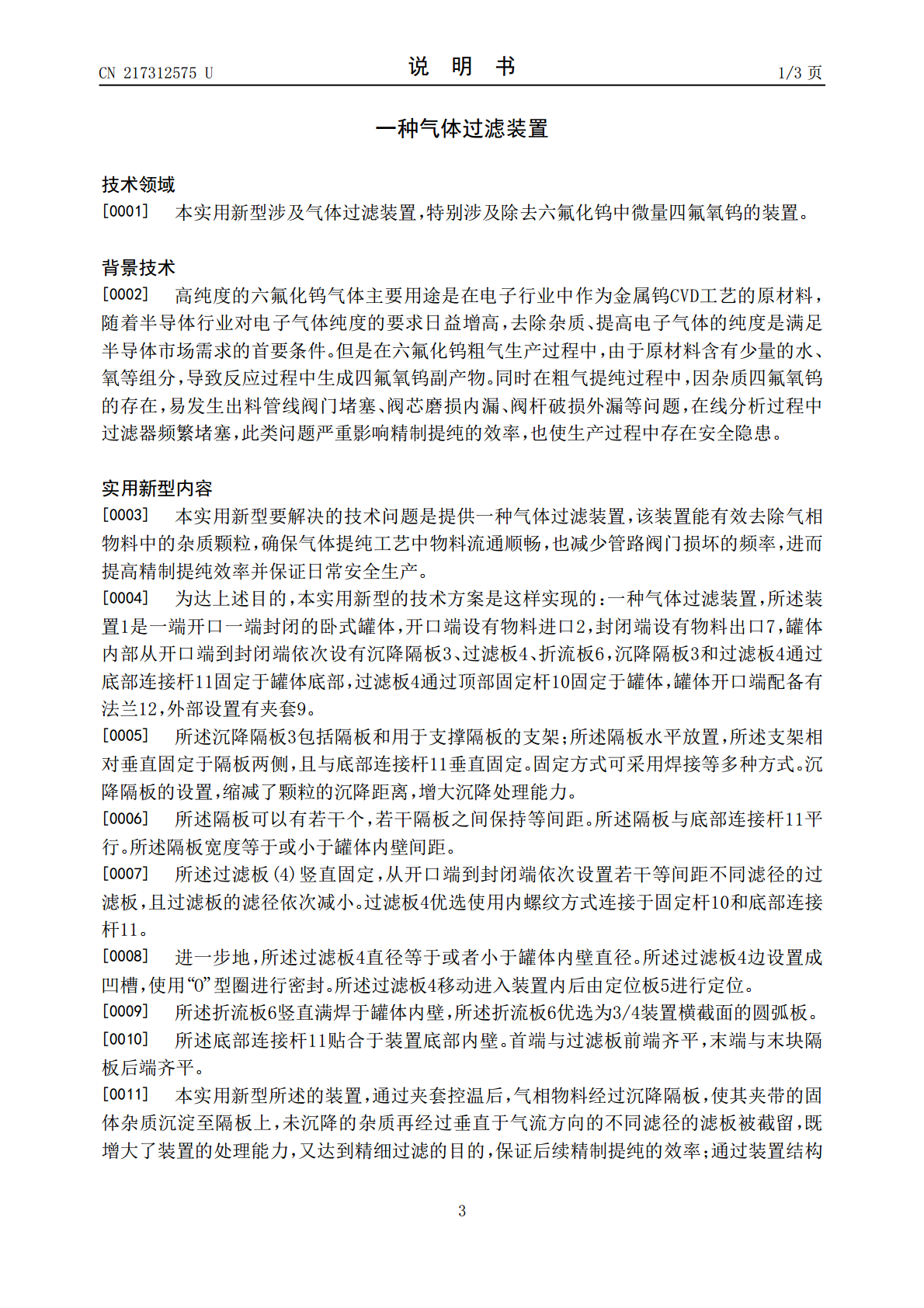

本实用新型公开了一种气体过滤装置,其特征是所述装置(1)是一端开口一端封闭的卧式罐体,开口端设有物料进口(2),封闭端设有物料出口(7),罐体内部从开口端到封闭端依次设有沉降隔板(3)、过滤板(4)、折流板(6),沉降隔板(3)和过滤板(4)通过底部连接杆(11)固定于罐体底部,过滤板(4)通过顶部固定杆(10)固定于罐体,罐体开口端配备有法兰(12),外部设置有夹套(9)。该装置能有效去除气相物料中的杂质颗粒,确保气体提纯工艺中物料流通顺畅,也减少管路阀门损坏的频率,进而提高精制提纯效率并保证日常安全生
2023-05-23
10
一种有毒有害气体的过滤装置.pdf
本发明提供了一种有毒有害气体的过滤装置，包括过滤腔，过滤腔一端设置有进气口，另一端设置有出气口，过滤腔内沿进气方向依次设置有风机、过滤层、活性炭吸附层，紫外线灯管、光催化触媒网和臭氧分解装置；所述活性炭吸附层的纵截面呈锯齿形；所述过滤腔设置于支撑架上端，所述支撑架下端可转动的设置于底座上端的安装槽内。本发明所述的有毒有害气体的过滤装置结构简单，设计合理，通过旋转支撑架的设置使过滤装置能多方向吸收有害气体，多方向输出净化后的气体，并且通过活性炭过滤层的特殊结构设计，大大增加了吸附面积，过滤效果得到了显著的提
2023-06-02
10
388KB
一种麻醉气体的过滤装置.pdf
本实用新型提供一种麻醉气体的过滤装置,包括盒体和与盒体固定连接的盒盖,所述盒体一面安装进气管,所述盒体远离进气管的一面安装出气管,所述盒盖远离盒体的一面四个棱角处均布置连接螺栓,所述连接螺栓上啮合六棱内螺纹筒,所述六棱内螺纹筒沿连接螺栓长度方向的两侧设有限位块和托块,所述盒体内设有三个隔板和三个活性炭过滤网,三个所述隔板与三个活性炭过滤网交替布置,所述隔板面向活性炭过滤网的一面均匀开设多个透气孔,与现有技术相比,本实用新型具有如下的有益效果:实现分散废气,扩大废气与活性炭过滤网的接触范围,达到易损部件的局
2023-05-11
10
361KB
一种电动伺服粉尘气体过滤装置.pdf
本发明提供了一种电动伺服粉尘气体过滤装置，在过滤装置一端设置有粉尘进气管，过滤装置的另一端设置有第一伺服电机和螺旋输送机；尾气吸收罐的内部设置有气体过滤层；螺旋输送机与过滤装置固定连接，螺旋输送机的内部均匀设置有螺旋叶片，螺旋输送机的底端镂空有孔；轴承固定安装在壳体上，轴承与水管固定连接。本发明的上端盖与过滤装置活动连接便于拆卸清洗粉尘气体过滤装置；气体过滤层便于过滤残留的粉尘气体；喷淋装置能够在过滤装置中实现全方位喷淋；螺旋输送机能够将粉尘水浆挤压分离，同时能够实现水循环利用。
2023-11-19
10
257KB
一种气体杂醇油过滤装置.pdf
本实用新型涉及酿酒气体处理设备技术领域,具体为一种气体杂醇油过滤装置,包括顶板,所述顶板的顶部固定连接有过滤桶,所述过滤桶的输入端固定连接有进气管,所述进气管的输出端固定连接有延长管,所述过滤桶靠近顶部的一侧固定连接有排气管,所述过滤桶的内部设置有过滤液,所述过滤桶的底部固定连接有排水管,所述排水管的内部设置有阀门。本实用新型的优点在于:过滤桶的内部设置有过滤液,杂醇油气体通过进气管和延长管排入过滤液内,杂醇油熔接于过滤液内,其他气体溢出过滤液并通过排气管排至外界,杂醇油气体中的有害物质留在过滤液内,有害
2023-04-17
10
509KB
