负荷计算公式.doc

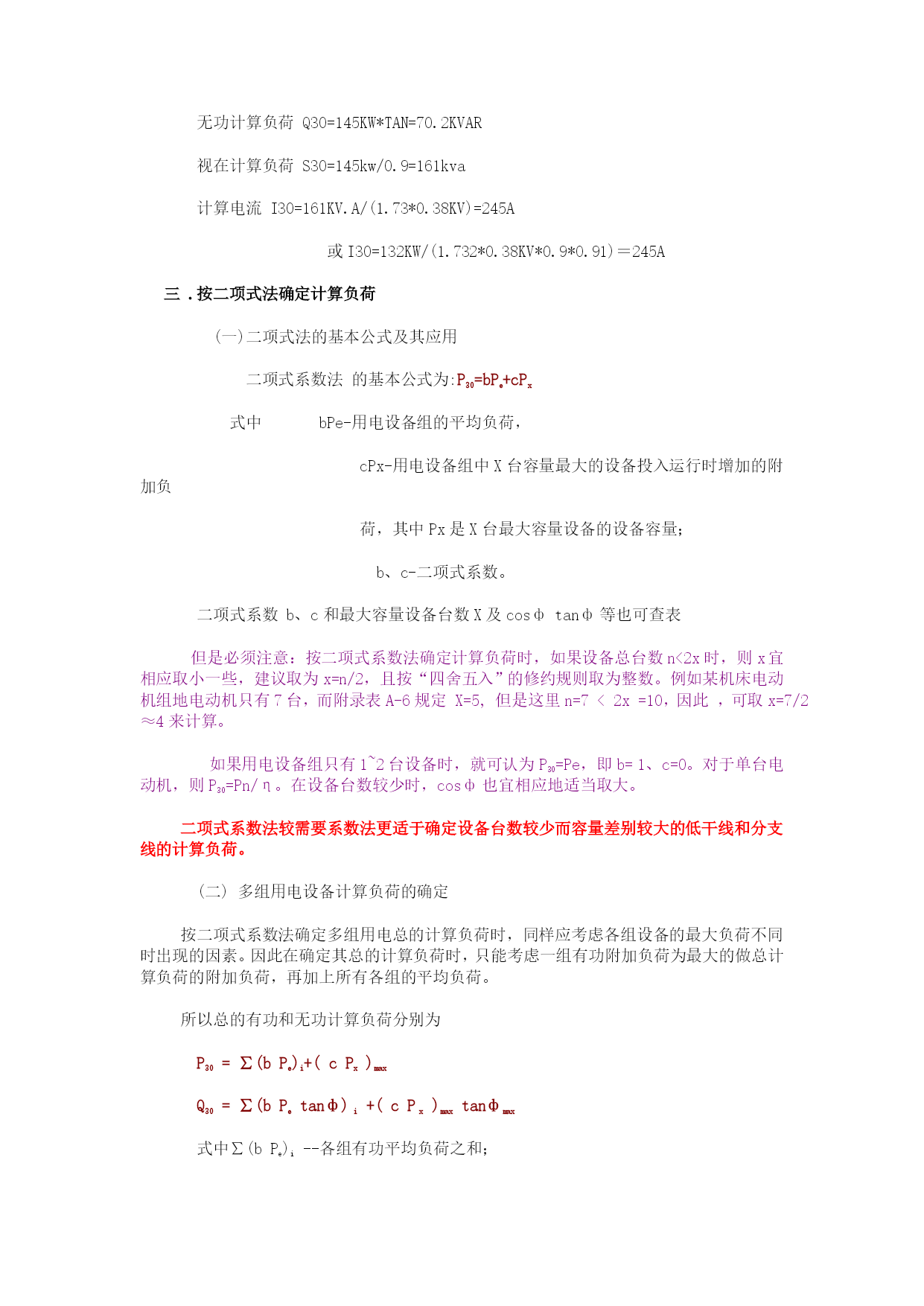

一.三相用电设备组计算负荷的确定:1.单组用电设备负荷计算:P30=KdPeQ30=P30tanφS30=P30/cosφI30=S30/(1.732UN)2.多组用电设备负荷计算:P30=K∑p∑P30,iQ30=K∑q∑Q30,iS30=(P²30+Q²30)½I30=S30/(1.732UN)注:对车间干线取K∑p=0.85～0.95K∑q=0.85～0.97对低压母线①由用电设备组计算负荷直接相加来计算时取K∑p=0.80～0.90K∑q=0.85～0.95②由车间干线计算负荷直接相加来计算时取K∑p=0.90～0.95K∑q=0.93～0.973.对断续周期工作制的用电设备组①电焊机组要求统一换算到ε=100﹪,Pe=PN(εN)½=Sncosφ(εN)½(PN.SN为电焊机的铭牌容量;εN为与铭牌容量对应的负荷持续率;cosφ为铭牌规定的功率因数.)②吊车电动机组要求统一换算到ε=25﹪,Pe=2PN(εN)½二.单相用电设备组计算负荷的确定:单相设备接在三相线路中,应尽可能地均衡分配,使三相负荷尽可能的平衡.如果三相线路中单相设备的总容量不超过三相设备总容量的15﹪,则不论单相设备容量如何分配,单相设备可与三相设备综合按三相负荷平衡计算.如果单相设备容量超过三相设备容量15﹪时,则应将单相设备容量换算为等效三相设备容量,再与三相设备容量相加.1.单相设备接于相电压时等效三相负荷的计算:Pe=3Pe.mφ(Pe.mφ最大单相设备所接的容量)2.单相设备接于线电压时等效三相负荷的计算:①接与同一线电压时Pe=1.732Pe.φ②接与不同线电压时Pe=1.732P1+(3-1.732)P2Qe=1.732P1tanφ1+(3-1.732)P2tanφ2设P1>P2>P3,且cosφ1≠cosφ2≠cosφ3,P1接与UAB,P2接与UBC,P3接与UCA.③单相设备分别接与线电压和相电压时的负荷计算首先应将接与线电压的单相设备容量换算为接与相电压的设备容量,然后分相计算各相的设备容量和计算负荷.而总的等效三相有功计算负荷为其最大有功负荷相的有功计算负荷P30.mφ的3倍.即P30=3P30.mφQ30=3Q30.mφ5施工用电准备现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按三级配电两级保护设计施工，PE线与N线严格分开使用。接地电阻不大于4欧姆。开关箱内漏电保护器额定漏电动作电流不大于30毫安，额定漏电动作时间不大于0.1秒。临时用电系统根据各种用电设备的情况，采用三相五线制树干式与放射式相结合的配电方式。施工配电箱采用安监站推荐的统一制作的标准铁质电箱，箱、电缆编号与供电回路对应。总用电量P=1.05×（K1∑P1/COSφ+K2∑P2+K3∑P3+K4∑P4）式中P—供电设备总需要容量（KVA）P1—电动机额定功率（KW）P2—电焊机额定容量（KVA）P3—室内照明容量（KW）P4—室外照明容量（KW）COSφ—电动机的平均功率因数查表可知COSφ=0.75，K1=0.5，K2=0.5，K3=0.8，K4=1.0∑P1=822.5KW，∑P2=595KVA由于照明用电量所占比重较动力用电量（P1、P2之和）要少得多，所以在总用电量计算时照明用电计算可以简化，只要在动力用电量之外再加10%作为照明用电即可。则总用电量:P=1.05×(0.5×822.5/0.75+0.5×595)×1.1=976.9KVA经过用电量计算，施工高峰期间总用电量为976.9KVA，建设单位提供须提供1000KVA变压器一台。开工前，与业主办理用电交接，现场用电线路布置，在业主提供电源7天内完成。第三章负荷计算及短路计算第一节电力负荷与负荷曲线一、电力负荷的分级及其对供电电源的要求电力负荷:既可指用电设备或用电单位（用户），也可指用电设备或用户所耗用的电功率或电流，视具体情况而定。电力负荷：1、用电设备或用电单位（用户）----一般所指2、用电设备或用电单位所消耗的电功率或电流。(一)电力负荷的分级1．一级负荷中断供电将造成人身伤亡者；或政治、经济上将造成重大损失者。在一级负荷中，特别重要的负荷是指在中断供电时将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷。2．二级负荷二级负荷为中断供电将在政治、经济上造成较大损失者，3．三级负荷三级负荷为一般的电力负荷，(二)各级电力负荷对供电电源的要求1．一级负荷对供电电源的要求要求应由两个电源供电，当一个电源发生故障时，另一个电源应不致同时受到损坏。对一级负荷中特别重要的负荷，除要求有上述两个电源外，还要求增设应急电
