一种液冷多芯铜电缆.pdf

预览
1/8
2/8
3/8
4/8
5/8
6/8
7/8
8/8

在线预览结束，喜欢就下载吧，查找使用更方便

下载提示 文本预览

如果您无法下载资料，请参考说明：

1、部分资料下载需要金币，请确保您的账户上有足够的金币

2、已购买过的文档，再次下载不重复扣费

3、资料包下载后请先用软件解压，在使用对应软件打开

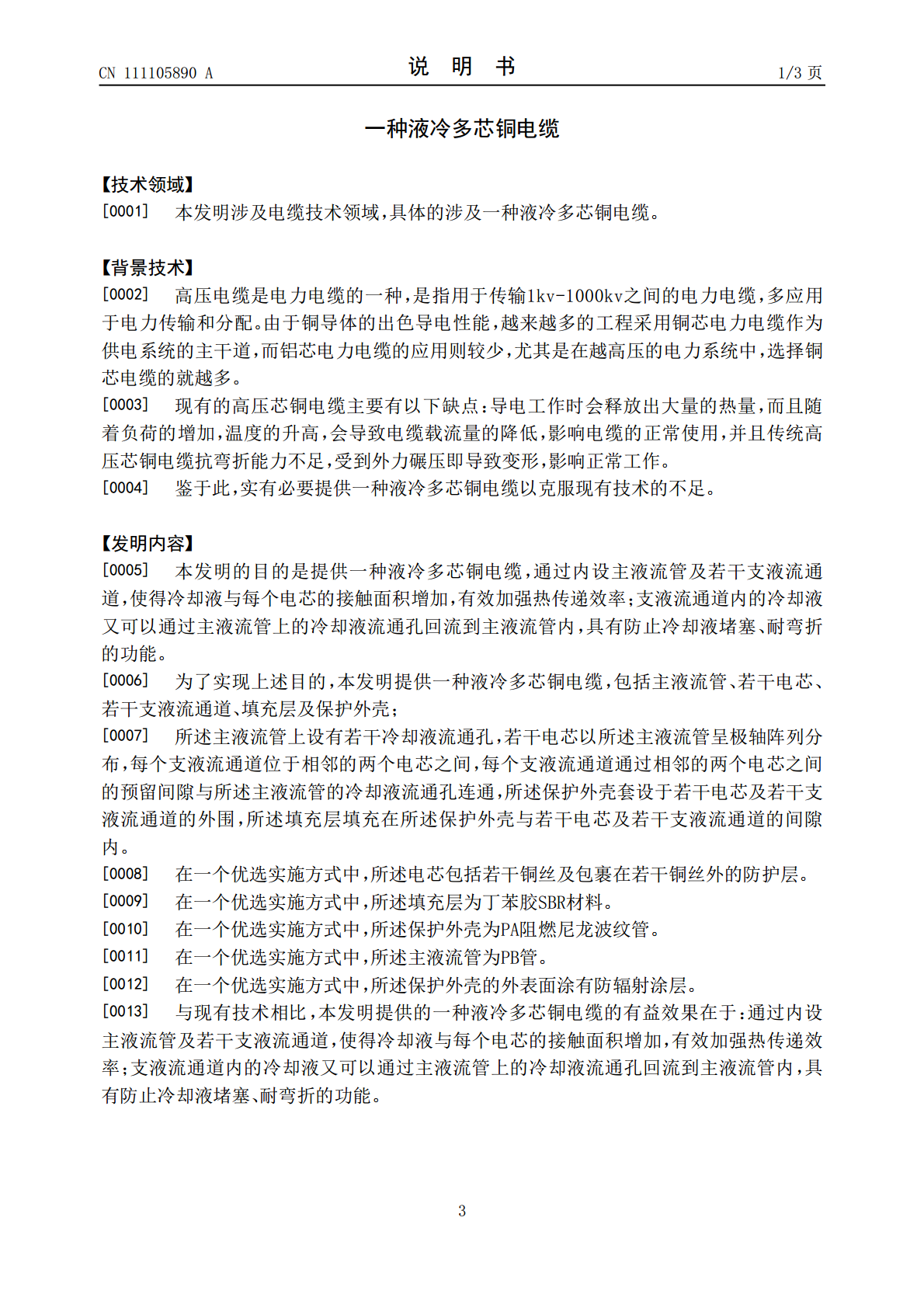

一种液冷多芯铜电缆,包括主液流管、若干电芯、若干支液流通道、填充层及保护外壳;所述主液流管上设有若干冷却液流通孔,若干电芯以所述主液流管呈极轴阵列分布,每个支液流通道位于相邻的两个电芯之间,每个支液流通道通过相邻的两个电芯之间的预留间隙与所述主液流管的冷却液流通孔连通,所述保护外壳套设于若干电芯及若干支液流通道的外围内;与现有技术相比,本发明的有益效果在于:通过内设主液流管及若干支液流通道,使得冷却液与每个电芯的接触面积增加,有效加强热传递效率;支液流通道内的冷却液又可以通过主液流管上的冷却液流通孔回流到主液流管内,具有防止冷却液堵塞、耐弯折的功能。
