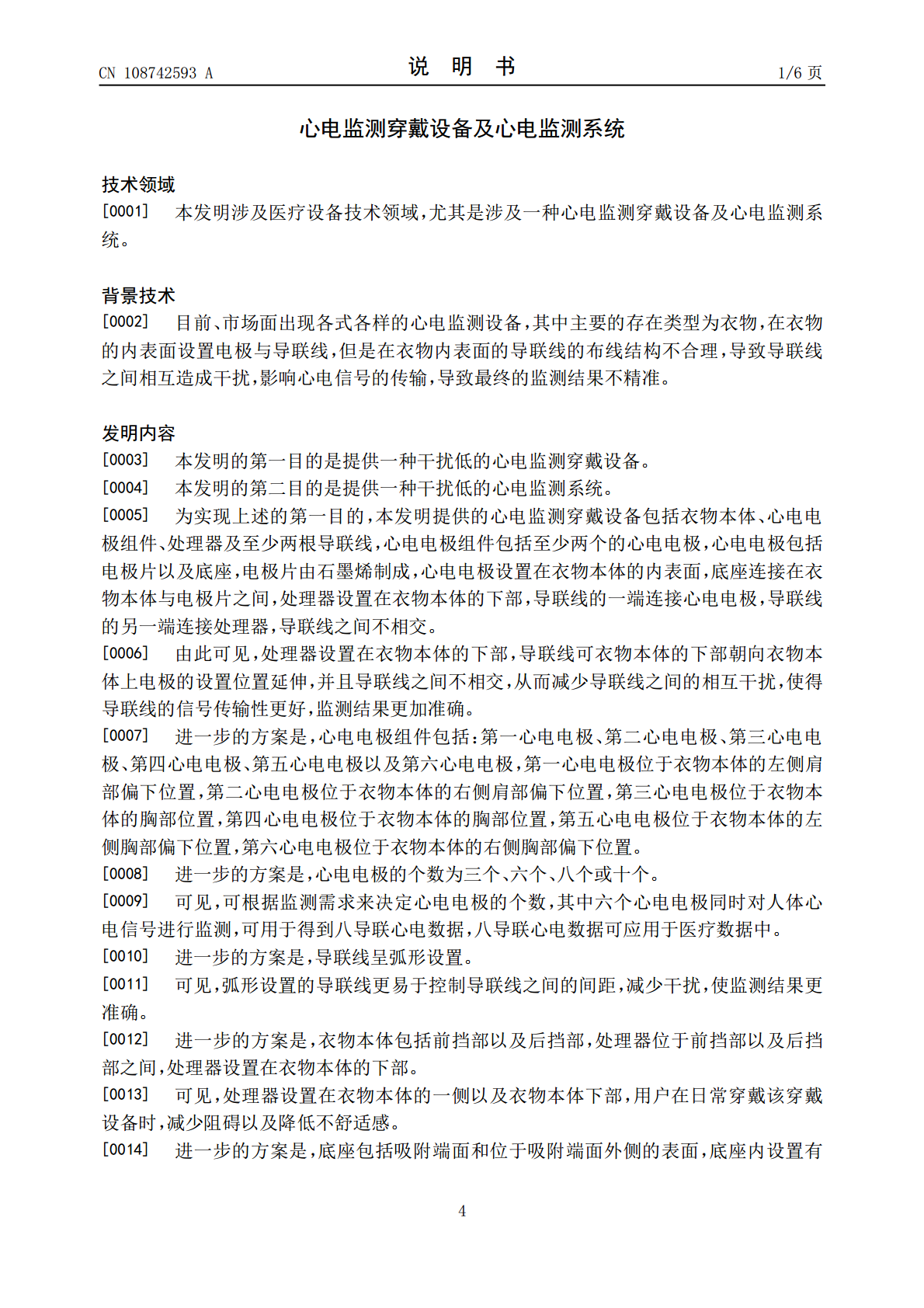

本发明提供一种心电监测系统,该系统包括相互连接的心电监测穿戴设备与显示终端,心电监测穿戴设备包括衣物本体、心电电极组件、处理器及至少两根导联线,心电电极组件包括至少两个的心电电极,心电电极包括电极片以及底座,心电电极设置在衣物本体的内表面,底座连接在衣物本体与电极片之间,处理器设置在衣物本体的下部,导联线的一端连接心电电极,导联线的另一端连接处理器,导联线之间不相交,采用以上结构,处理器设置在衣物本体的下部,导联线可衣物本体的下部朝向衣物本体上电极的设置位置延伸,并且导联线之间不相交,从而减少导联线之间的相互干扰,使得导联线的信号传输性更好,监测结果更加准确。
