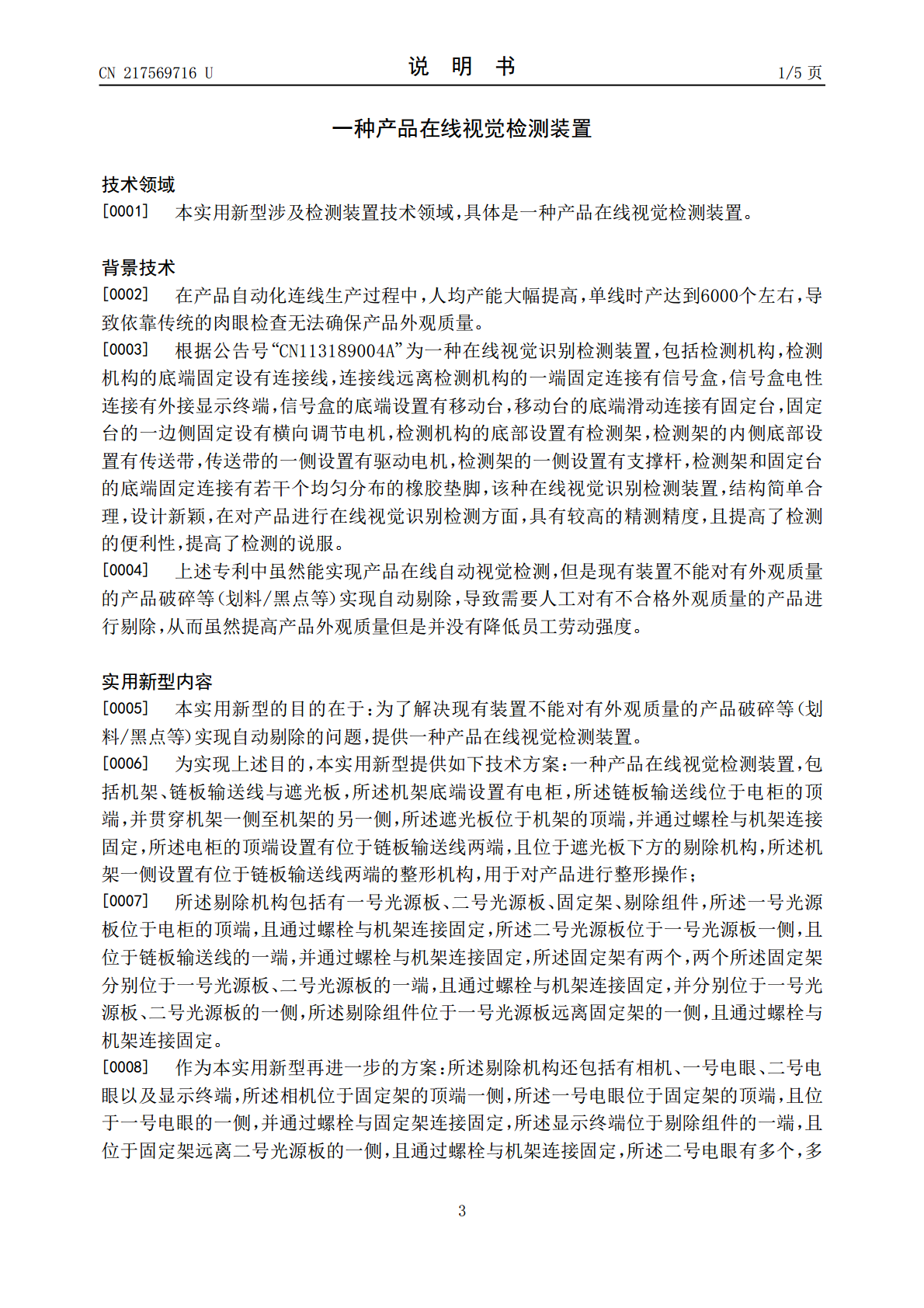

一种产品在线视觉检测装置.pdf

本实用新型公开了一种产品在线视觉检测装置,涉及检测装置技术领域,包括机架1、链板输送线2与遮光板3,剔除机构4。本实用新型通过设置剔除机构4,产品通过链板输送线3移动至二号光源板402一端,一号电眼405感应到产品,使二号光源板402点亮且相机404对产品一端进行拍照,产品移动至一号光源板401的一端,另一个固定架上的一号电眼405感应到产品,一号光源板401点亮且相机404对产品的另一端进行拍照,照片传输至显示终端408中,显示终端408对产品外观进行比对判断是否合格,当产品不合格时显示终端408将信号传送给剔除组件407,二号电眼406扫描到不合格的产品后,电动推杆推动产品从链板输送线2上移动至托盘上,即可完成对不合格产品的自动剔除。
