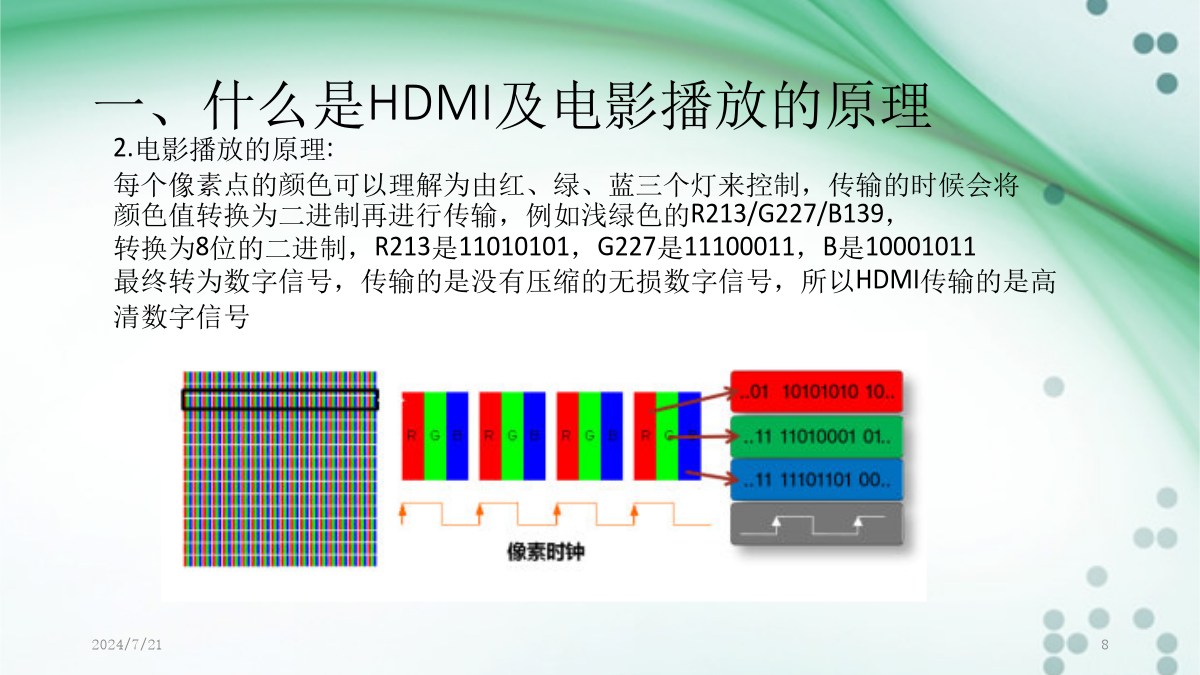

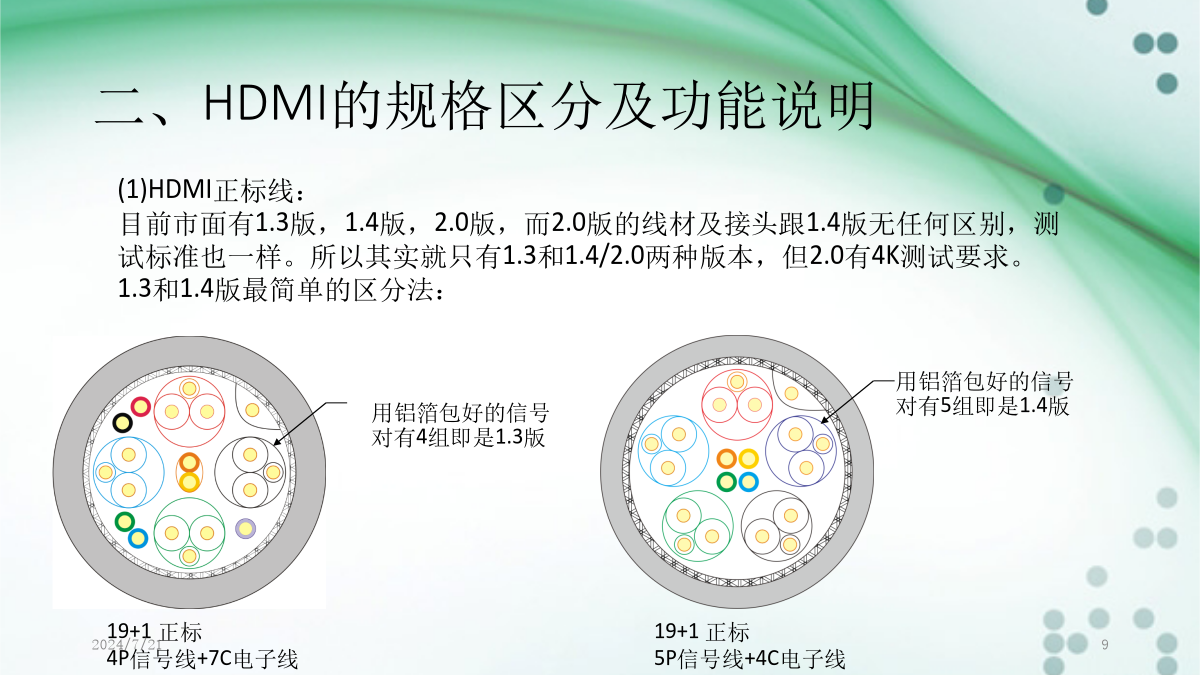

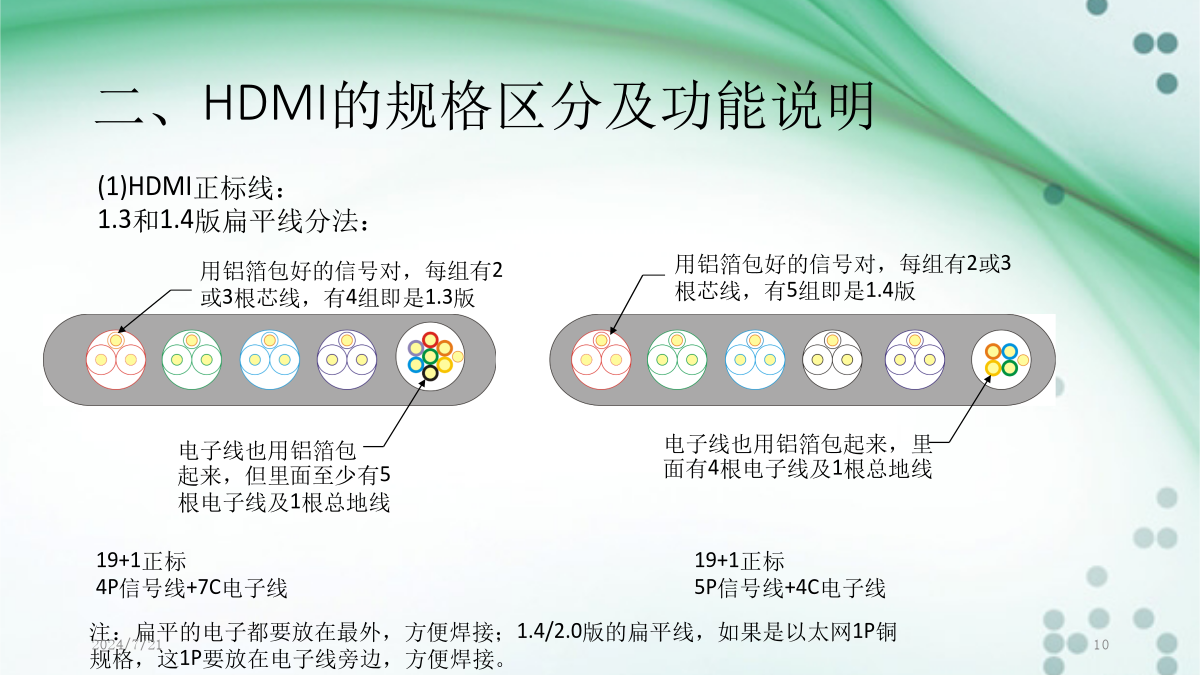

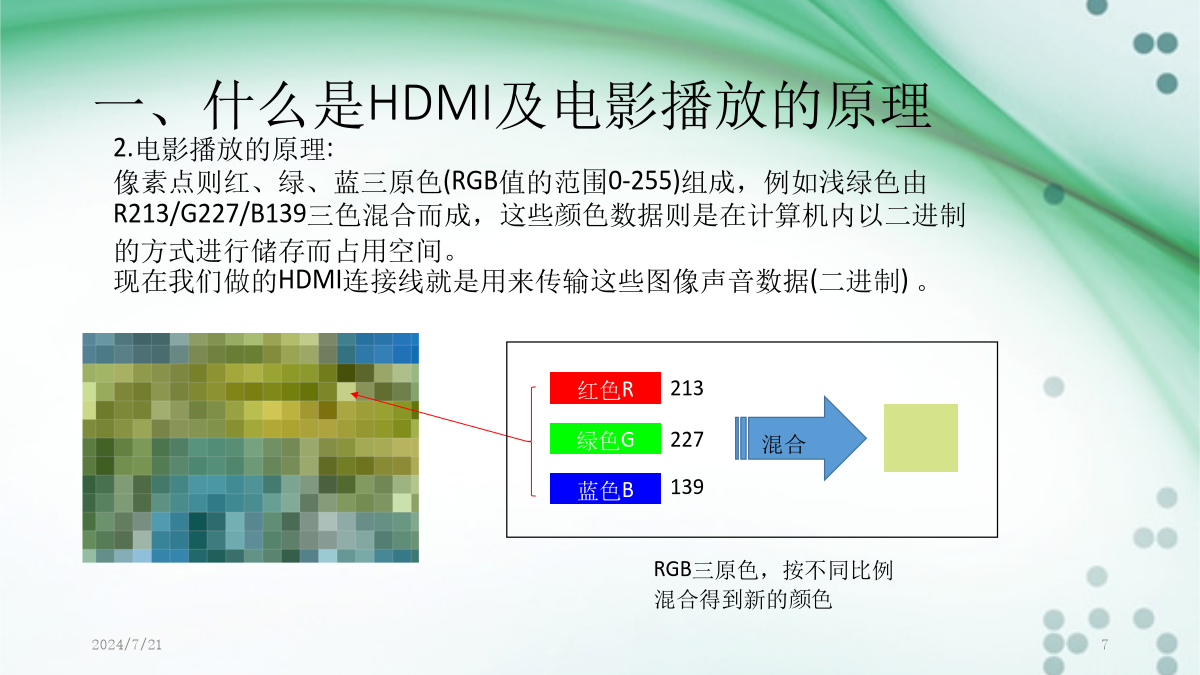

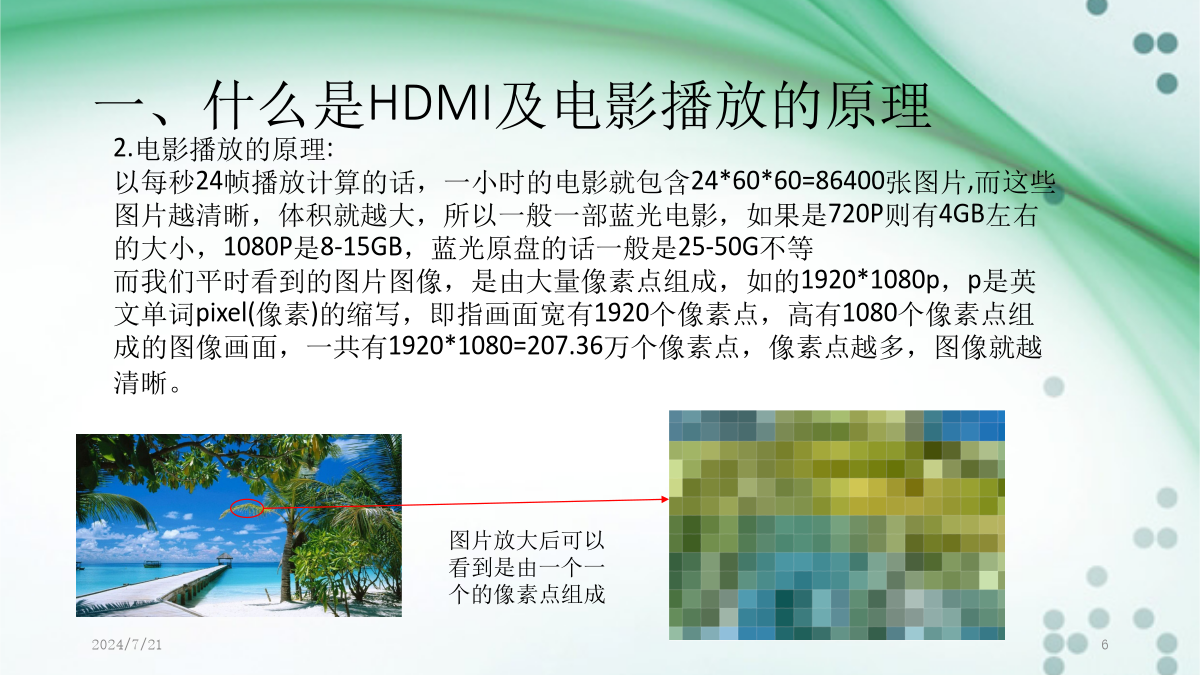

高频线项目培训培训内容培训内容要求一、什么是HDMI及电影播放的原理一、什么是HDMI及电影播放的原理一、什么是HDMI及电影播放的原理一、什么是HDMI及电影播放的原理一、什么是HDMI及电影播放的原理二、HDMI的规格区分及功能说明二、HDMI的规格区分及功能说明二、HDMI的规格区分及功能说明二、HDMI的规格区分及功能说明二、HDMI的规格区分及功能说明二、HDMI的规格区分及功能说明二、HDMI的规格区分及功能说明二、HDMI的规格区分及功能说明三、测试方法及信号名词解释三、测试方法及信号名词解释三、测试方法及信号名词解释四、HDMI材料及作用四、HDMI材料及作用四、HDMI材料及作用四、HDMI材料及作用四、HDMI材料及作用四、HDMI材料及作用五、HDMI生产工序及工艺影响五、HDMI生产工序及工艺影响五、HDMI生产工序及工艺影响五、HDMI生产工序及工艺影响五、HDMI生产工序及工艺影响五、HDMI生产工序及工艺影响五、HDMI生产工序及工艺影响五、HDMI生产工序及工艺影响六、HDMI通信步骤七、HDMI版本对比七、HDMI版本对比七、HDMI版本对比七、HDMI版本对比八、HDMI协会规范的测试标准八、HDMI协会规范的测试标准八、HDMI协会规范的测试标准八、HDMI协会规范的测试标准九、HDMI的EMI测试十、学会写HDMI线材规格十、学会写HDMI线材规格十、学会写HDMI线材规格十、学会写HDMI线材规格十、学会写HDMI线材规格十、学会写HDMI线材规格十一、向客户提供灵活多样的规格方案十一、向客户提供灵活多样的规格方案十一、Question问题?十一、Question问题?导体用量kg/km=圆的截面积*材质比重*根数=π*(圆的半径)²*材质比重*根数=π*(圆的直径/2)²*材质比重*根数=π*(圆的直径²/2²)*材质比重*根数=π*(圆的直径²/4)*材质比重*根数=3.14*圆的直径*圆的直径/4*材质比重*根数=0.7854*圆的直径*圆的直径*材质比重*根数铜的比重8.9,铜包钢8.3,铝镁丝2.7,铜包铝2.8。如果是算编织导体的用量=圆的截面积*材质比重*根数*1.151.15是经验系数外被用量kg/km=(外径面积-内径面积)*材质比重HDMI内径面积=5.2*发泡芯线直径+编织导体直径*55.2为经验系数,仅适合于HDMI的总绞直径计算如果是扁平线的面积直接是长*宽即可。
