尺寸公差及其标注(课堂PPT).ppt

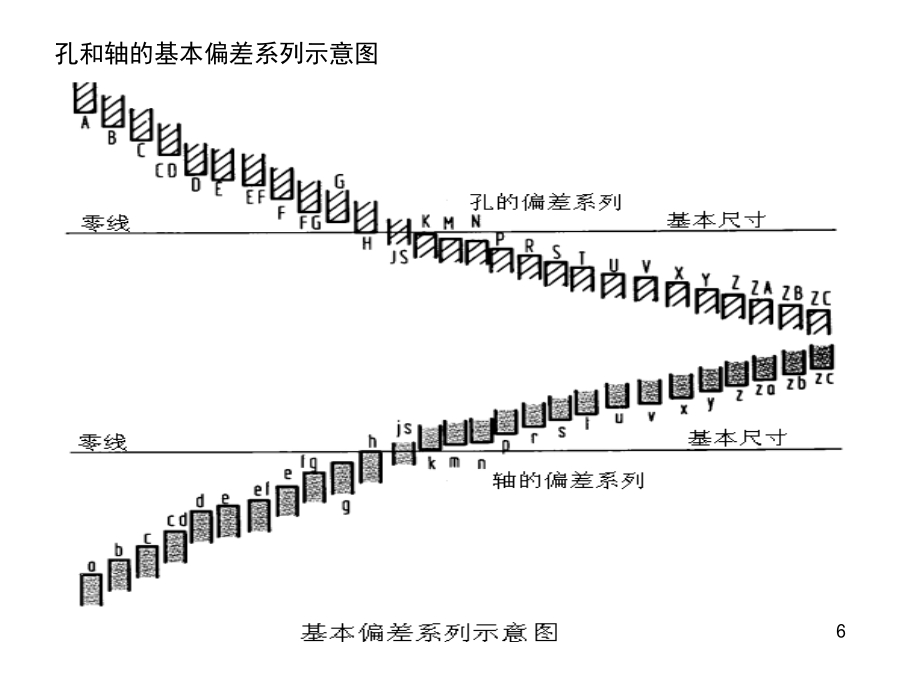

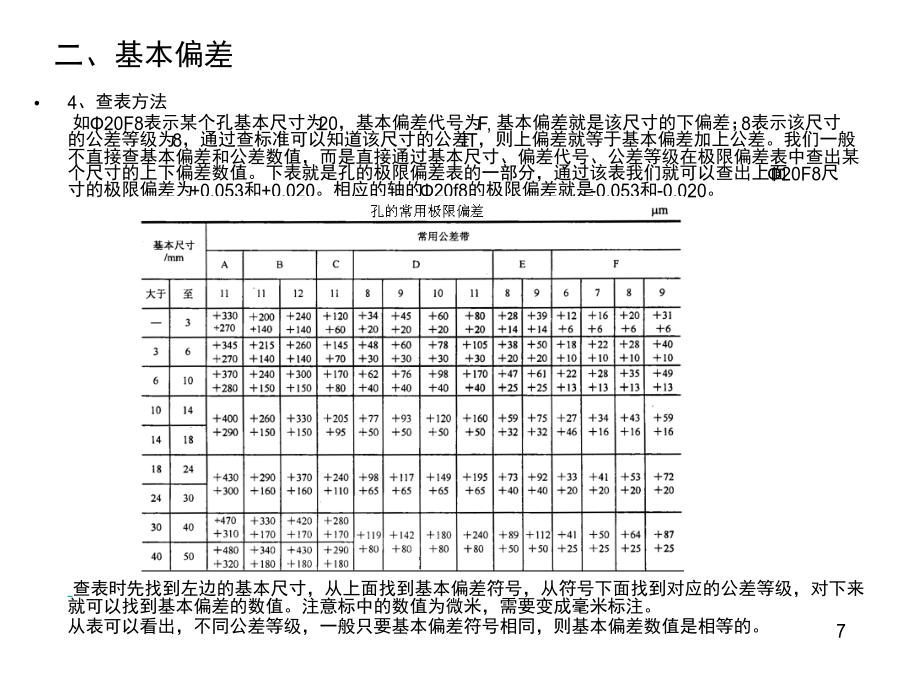

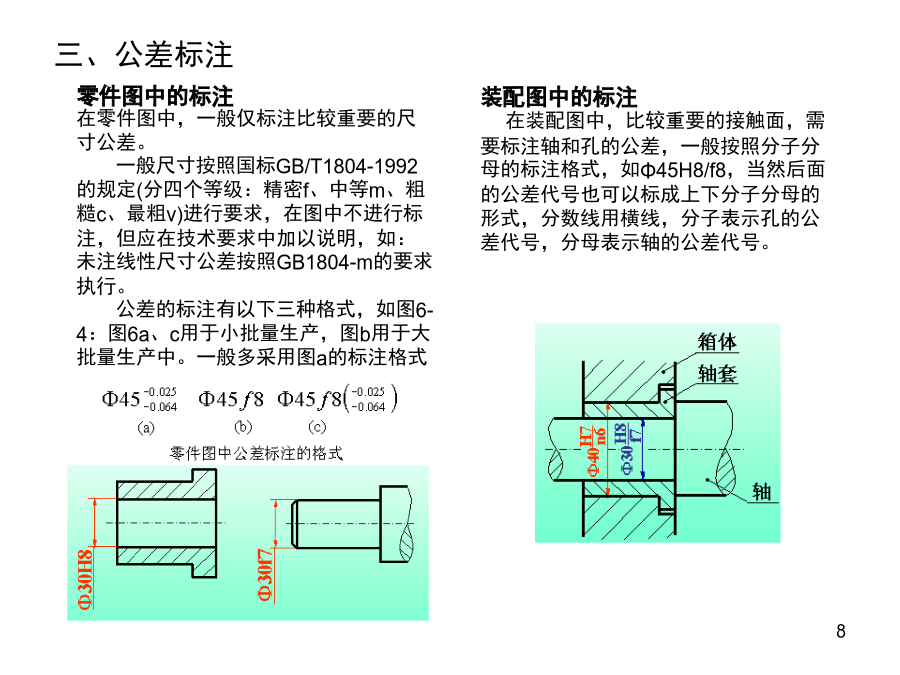

尺寸公差及其标注相关知识一、概念尺寸的几个概念1、基本尺寸：零件设计时标注的名义尺寸。2、实际尺寸：通过测量获得的尺寸，由于存在测量误差，因此实际尺寸不一定是尺寸的真实值。3、极限尺寸：允许尺寸变化的两个极限值，较大的一个称为最大极限尺寸、较小的一个称为最小极限尺寸。公差带图用来表示某一尺寸的偏差范围的图形称为公差带图，如图所示，其中的直线称为零线，表示基本尺寸。轴和孔的公差带图一般用不同方向的剖面线表示，或者轴用点填充、孔用剖面线填充。1、基本偏差在公差带图中，靠近零线的偏差称为基本偏差，其值决定了最大极限尺寸和最小极限尺寸的数值。基本偏差同样也决定了公差带靠近零线的距离。2、表示偏差用字母表示。轴的基本偏差代号用小写英文字母表示，孔的基本偏差用大写字母表示。下图所示表示孔和轴的基本偏差系列示意图。从图中可以看出，上面为孔的偏差系列示意图，基本偏差代号H的基本偏差为零，坐在零线上；从A～H,基本偏差均为下偏差且大于等于零，基本偏差的数值逐渐减小，直到H的基本偏差为零；从K～ZC基本偏差均为上偏差，且都小于（特殊情况等于）零，基本偏差的绝对值逐渐加大；基本偏差代号JS比较特殊，上下偏差等于公差的一半，正好骑在零线上。轴的偏差代号在图中的分布与孔的基本偏差分布正好相反，相当于将孔的图形关于零线镜像的图形（字母改为小写），从a～z,基本偏差逐渐增大（从负到正），其中从a～h，基本偏差为上偏差，基本偏差的绝对值逐渐减小，直到h为零；从k～zc基本偏差为下偏差，数值逐渐增大。同一基本尺寸，同一基本偏差字母（如A和a）,孔和轴的基本偏差的绝对值是相等的，但符号相反。3、作用基本偏差决定了公差带相对于零线的位置（上下位置），公差等级则决定了公差带自身的高度，因此公差代号是由基本偏差代号和公差等级两个符号来决定的。孔和轴的基本偏差系列示意图4、查表方法如Φ20F8表示某个孔基本尺寸为20，基本偏差代号为F,基本偏差就是该尺寸的下偏差；8表示该尺寸的公差等级为8，通过查标准可以知道该尺寸的公差IT，则上偏差就等于基本偏差加上公差。我们一般不直接查基本偏差和公差数值，而是直接通过基本尺寸、偏差代号、公差等级在极限偏差表中查出某个尺寸的上下偏差数值。下表就是孔的极限偏差表的一部分，通过该表我们就可以查出上面Φ20F8尺寸的极限偏差为+0.053和+0.020。相应的轴的Φ20f8的极限偏差就是-0.053和-0.020。查表时先找到左边的基本尺寸，从上面找到基本偏差符号，从符号下面找到对应的公差等级，对下来就可以找到基本偏差的数值。注意标中的数值为微米，需要变成毫米标注。从表可以看出，不同公差等级，一般只要基本偏差符号相同，则基本偏差数值是相等的。三、公差标注
