内容提供者
一种抗开裂耐老化防水装饰一体化涂料及其制备方法.pdf
2023-05-18
10金币
372KB
9页
是你****盟主
实名认证
内容提供者
1/9

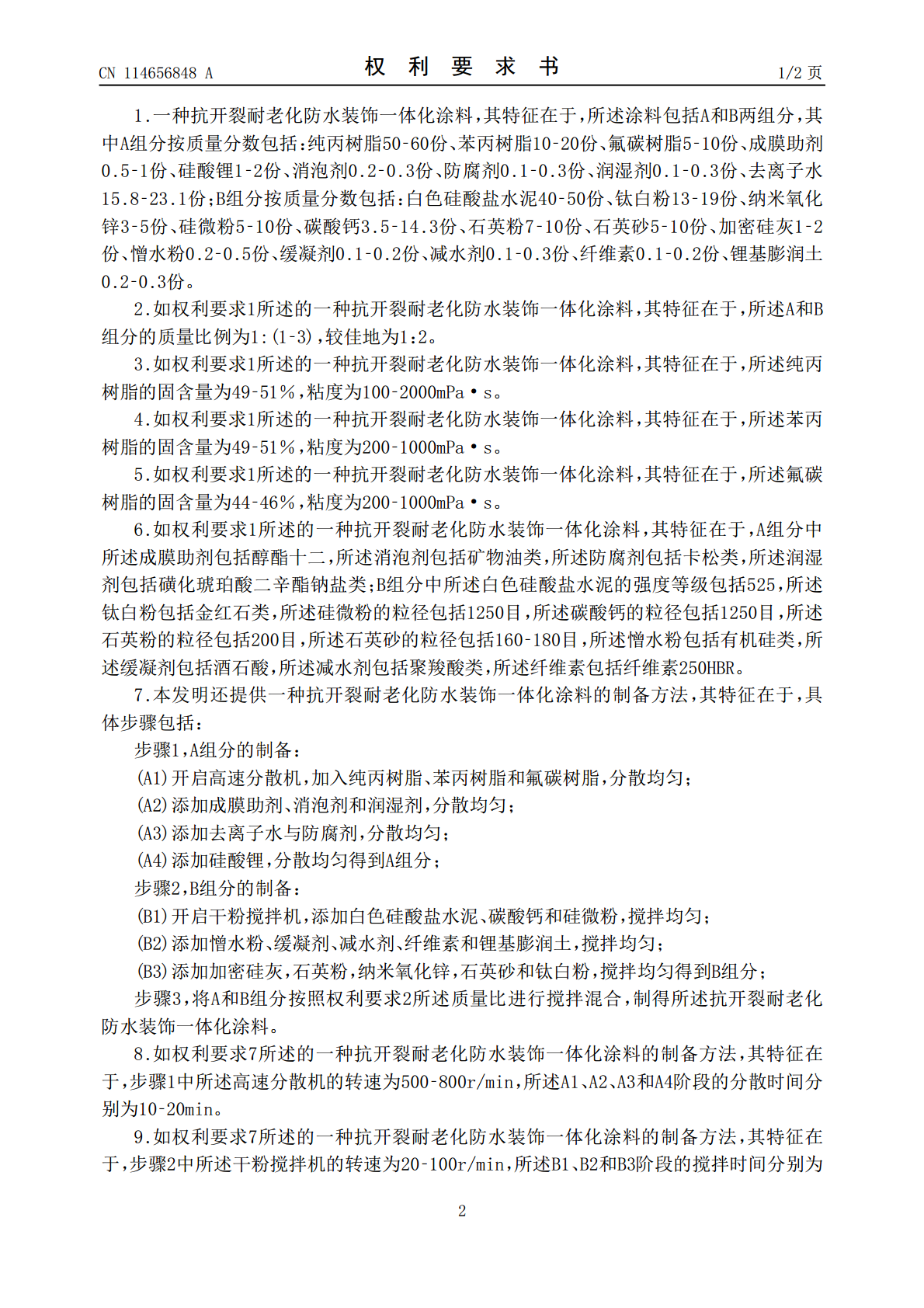

2/9
3/9
4/9
5/9

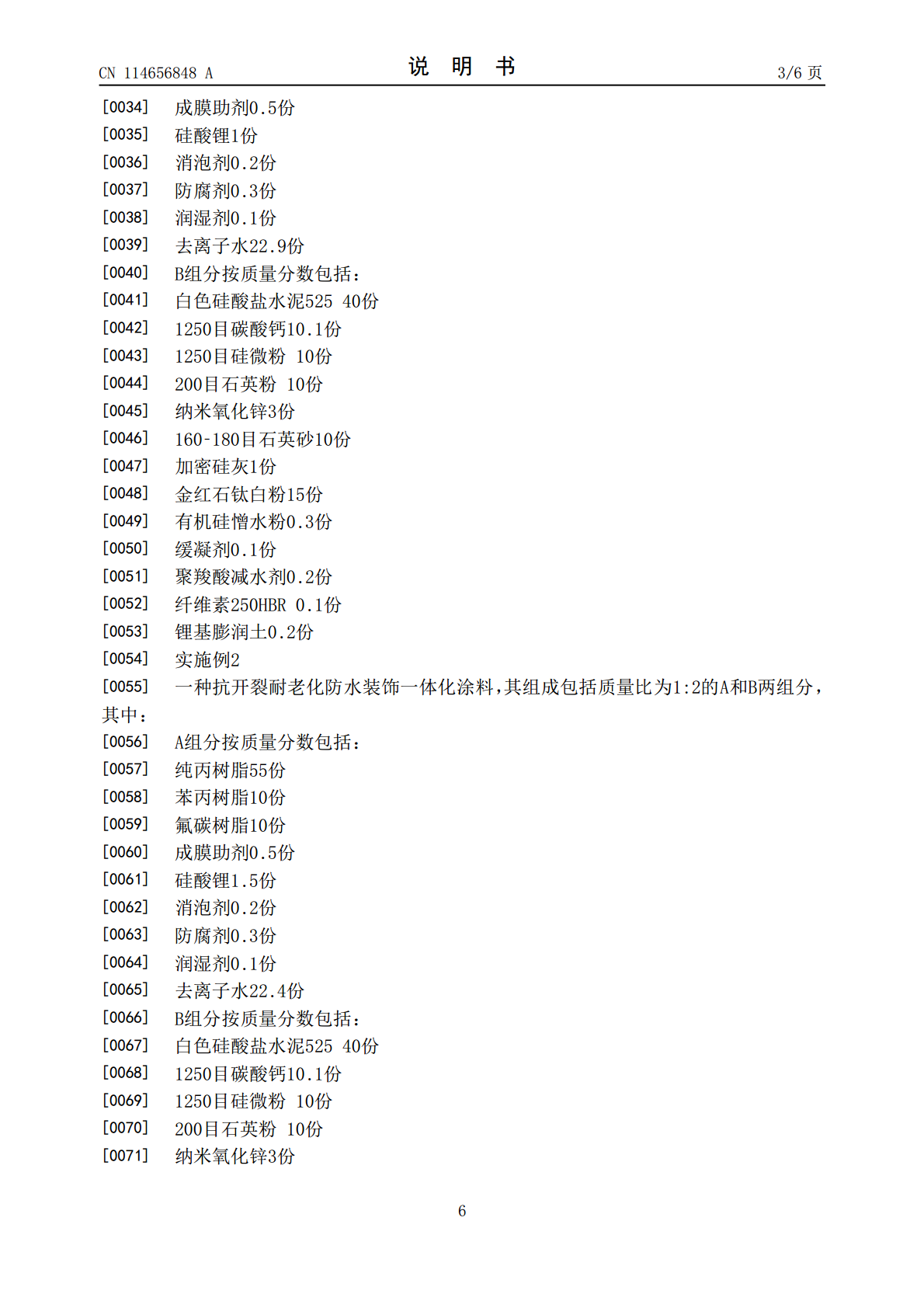

6/9

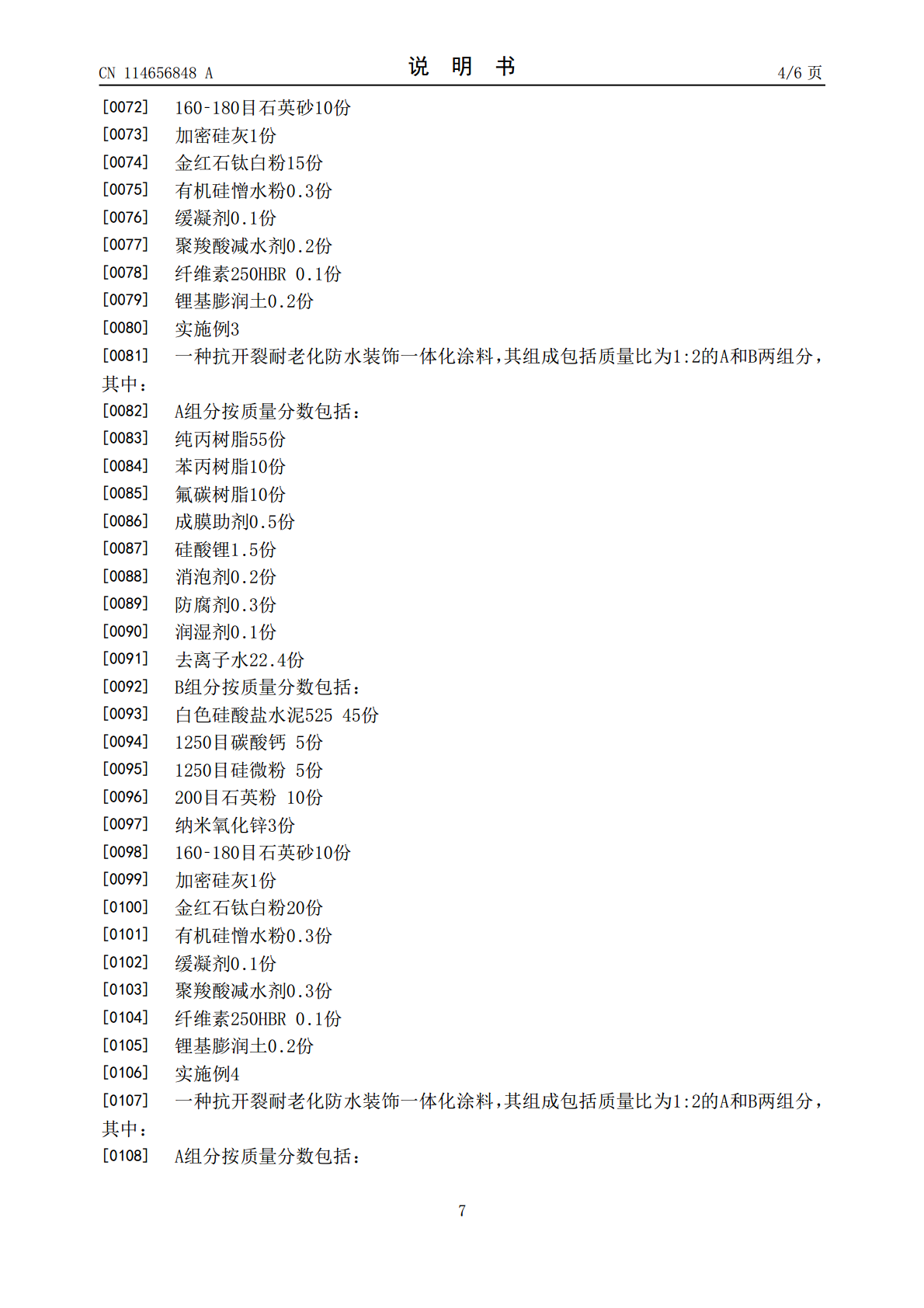

7/9
8/9

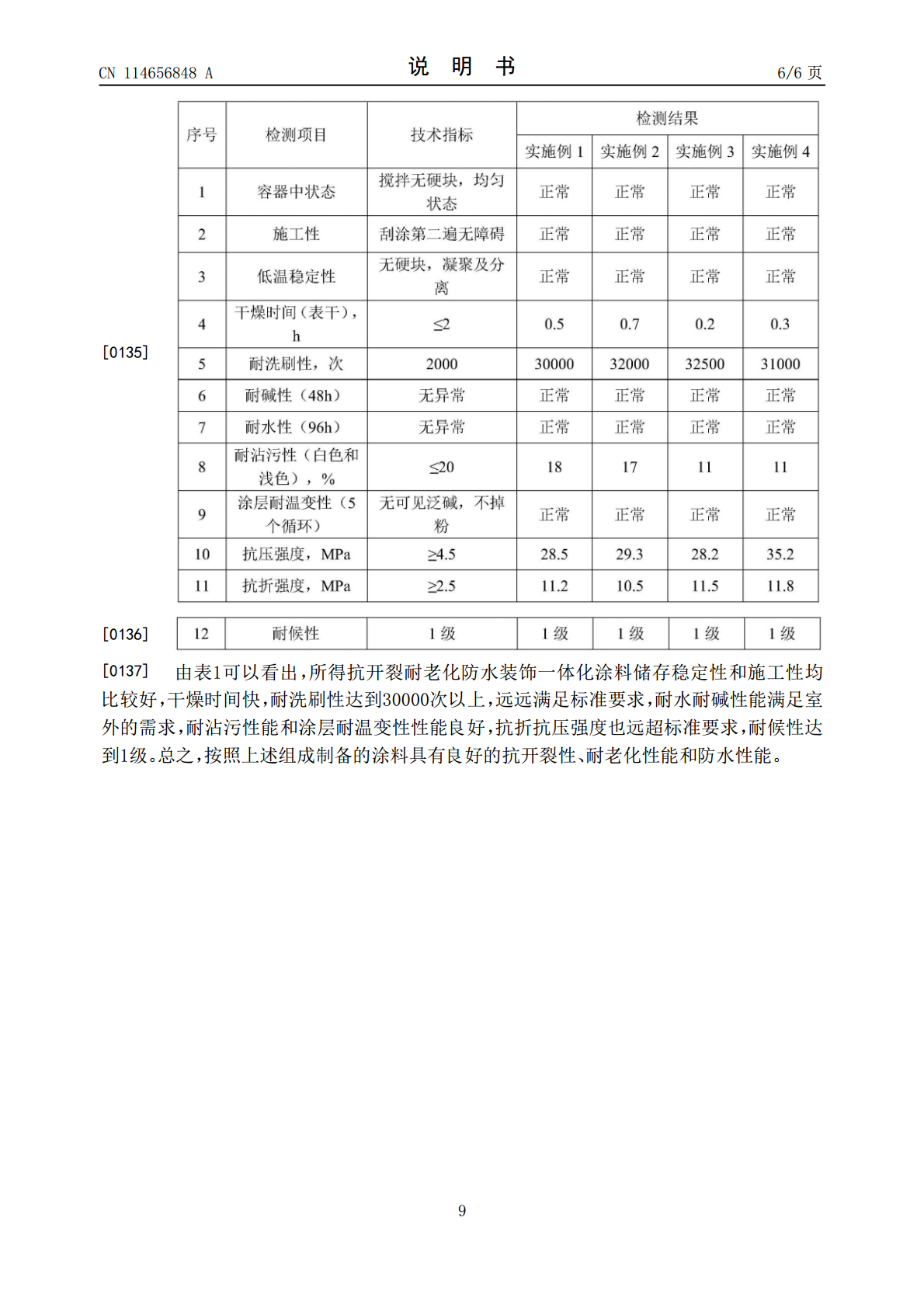

9/9
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种抗开裂耐老化防水装饰一体化涂料及其制备方法.pdf
本发明公开了一种抗开裂耐老化防水装饰一体化涂料,其组成为质量比1:(1?3)的A和B两组分,其中A组分按质量分数包括:纯丙树脂50?60份、苯丙树脂10?20份、氟碳树脂5?10份、成膜助剂0.5?1份、硅酸锂1?2份、消泡剂0.2?0.3份、防腐剂0.1?0.3份、润湿剂0.1?0.3份、去离子水15.8?23.1份;B组分按质量分数包括:白色硅酸盐水泥40?50份、碳酸钙3.5?14.3份、硅微粉5?10份、石英粉7?10份、纳米氧化锌3?5份、石英砂5?10份、加密硅灰1?2份、钛白粉13?19份、
2023-05-18
10
372KB
一种抗开裂耐老化防水装饰一体化涂料及其制备方法.pdf
本发明公开了一种抗开裂耐老化防水装饰一体化涂料,其组成为质量比1:(1?3)的A和B两组分,其中A组分按质量分数包括:纯丙树脂50?60份、苯丙树脂10?20份、氟碳树脂5?10份、成膜助剂0.5?1份、硅酸锂1?2份、消泡剂0.2?0.3份、防腐剂0.1?0.3份、润湿剂0.1?0.3份、去离子水15.8?23.1份;B组分按质量分数包括:白色硅酸盐水泥40?50份、碳酸钙3.5?14.3份、硅微粉5?10份、石英粉7?10份、纳米氧化锌3?5份、石英砂5?10份、加密硅灰1?2份、钛白粉13?19份、
2023-06-07
10
372KB
一种无机抗动态开裂修补涂料及其制备方法.pdf
本发明涉及建筑工程技术领域，特别是涉及一种无机抗动态开裂修补涂料及其制备方法。无机抗动态开裂修补涂料按其重量百分比计，包括棕榈纤维、水泥、蜂窝芯材颗粒、纤维素、重钙。本发明有效修补了建筑外墙中的大裂缝10mm‑50mm，并且能有保持在一定的动态下不产生二次开裂，这样能有效防止建筑物主体结构被自然侵害，增加建筑物的耐久性。且棕榈纤维属于可再生的资源，绿色环保。
2023-06-20
10
857KB
一种抗开裂无机陶瓷建筑涂料及其制备方法.pdf
本发明公开了一种抗开裂无机陶瓷建筑涂料及其制备方法;该涂料组成为:硅溶胶25?27%,硅烷18?20%,无机阻聚剂0.5?1%,氧化石墨烯1?2%,分散剂0.2?0.5%,消泡剂0.2?0.5%,纤维素纳米纤维3?5%,无机填料13?15%,颜料15?18%,增稠剂1?2%,25%甲酸1?2%,去离子水余量。本发明通过硅烷复配防止涂层开裂;利用石墨烯的层状结构和较大的拉伸模量和拉伸强度,通过化学反应将石墨烯连接到分子链上,保证了增韧作用的持久性;添加纤维素纳米纤维,利用其线状纤维在涂层中形成多纤维取向结构
2023-05-24
10
946KB
一种防水抗渗沥青涂料及其制备方法.pdf
本申请涉及一种防水抗渗沥青涂料及其制备方法。一种防水抗渗沥青涂料，由如下重量份数的组分组成：丙烯酸乳液100‑250份；骨料50‑150份；颜料5‑15份；水100‑200份；成膜助剂5‑10份；抗渗剂3‑5份；改性乳化沥青50‑100份；所述改性乳化沥青的制备步骤如下：将乳化沥青与改性液在酸性条件下，抽真空，并加热至100‑120℃,以2500‑3000r/min的转速搅拌20‑30min，即可制得改性乳化沥青；酸性条件pH为4‑6；所述改性液由改性胶体和改性填料组成；所述改性胶体由超支化聚酰胺树脂、淀
2023-05-26
10
678KB
