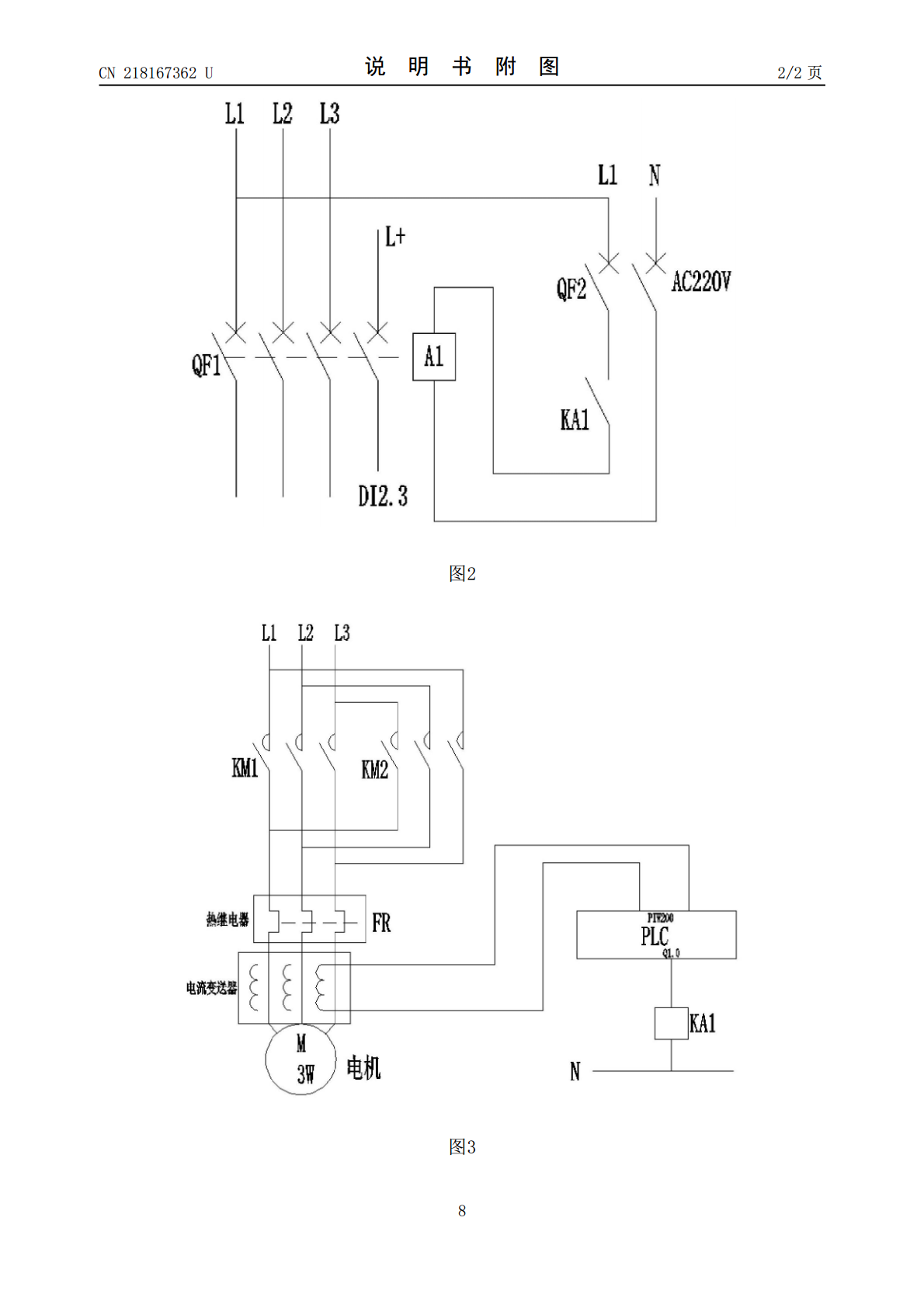

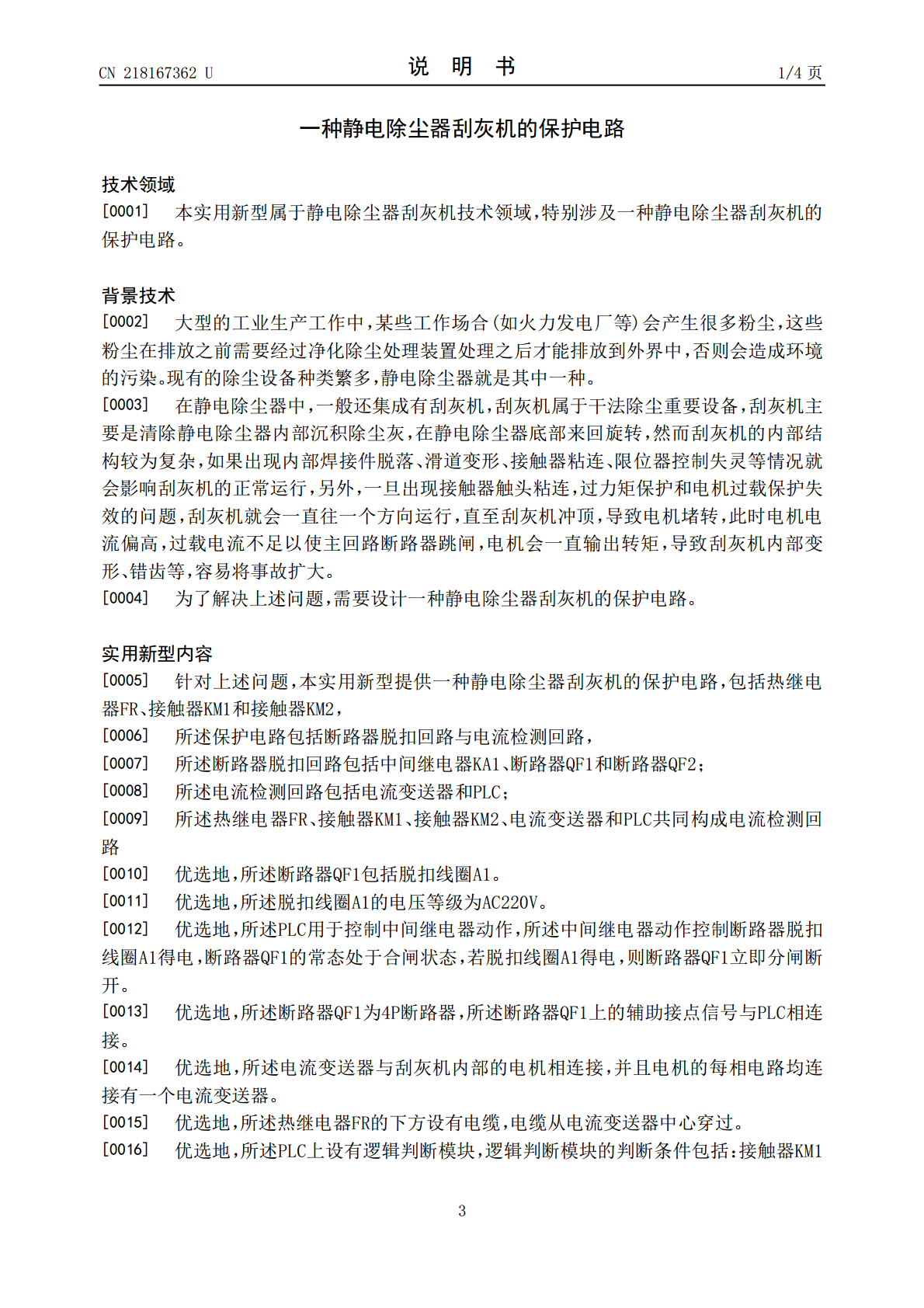

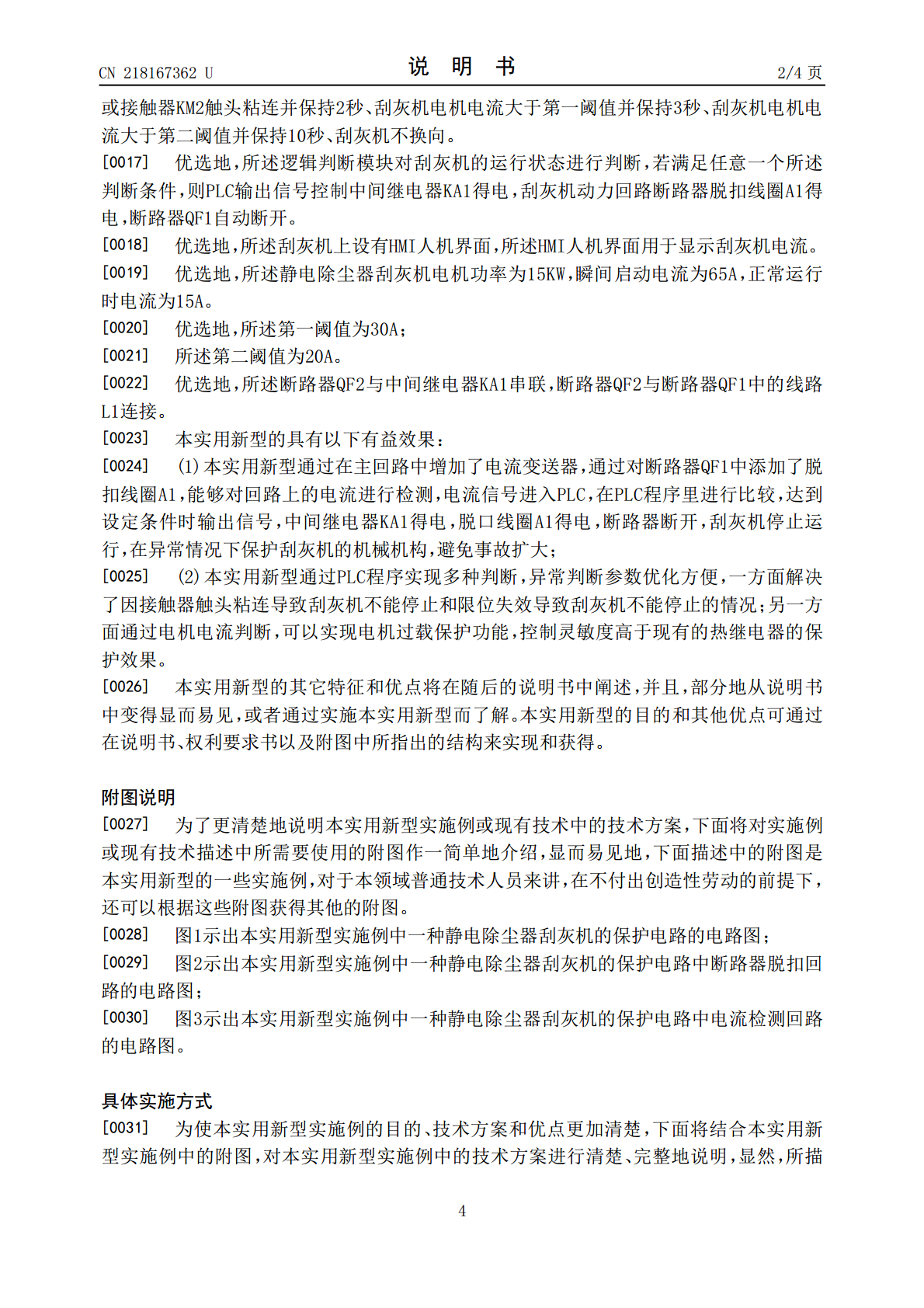

本实用新型涉及一种静电除尘器刮灰机的保护电路,包括热继电器FR、接触器KM1和接触器KM2,所述保护电路包括断路器脱扣回路与电流检测回路,所述断路器脱扣回路包括中间继电器KA1、断路器QF1和断路器QF2;所述电流检测回路包括电流变送器和PLC;所述热继电器FR、接触器KM1、接触器KM2、电流变送器和PLC共同构成电流检测回路。本实用新型通过在主回路中增加了电流变送器,通过对断路器QF1中添加了脱扣线圈A1,能够对回路上的电流进行检测,电流异常时,断路器断开,刮灰机停止运行,在异常情况下保护刮灰机的机械机构,避免事故扩大,配合PLC程序实现多种判断,异常判断参数优化方便。
