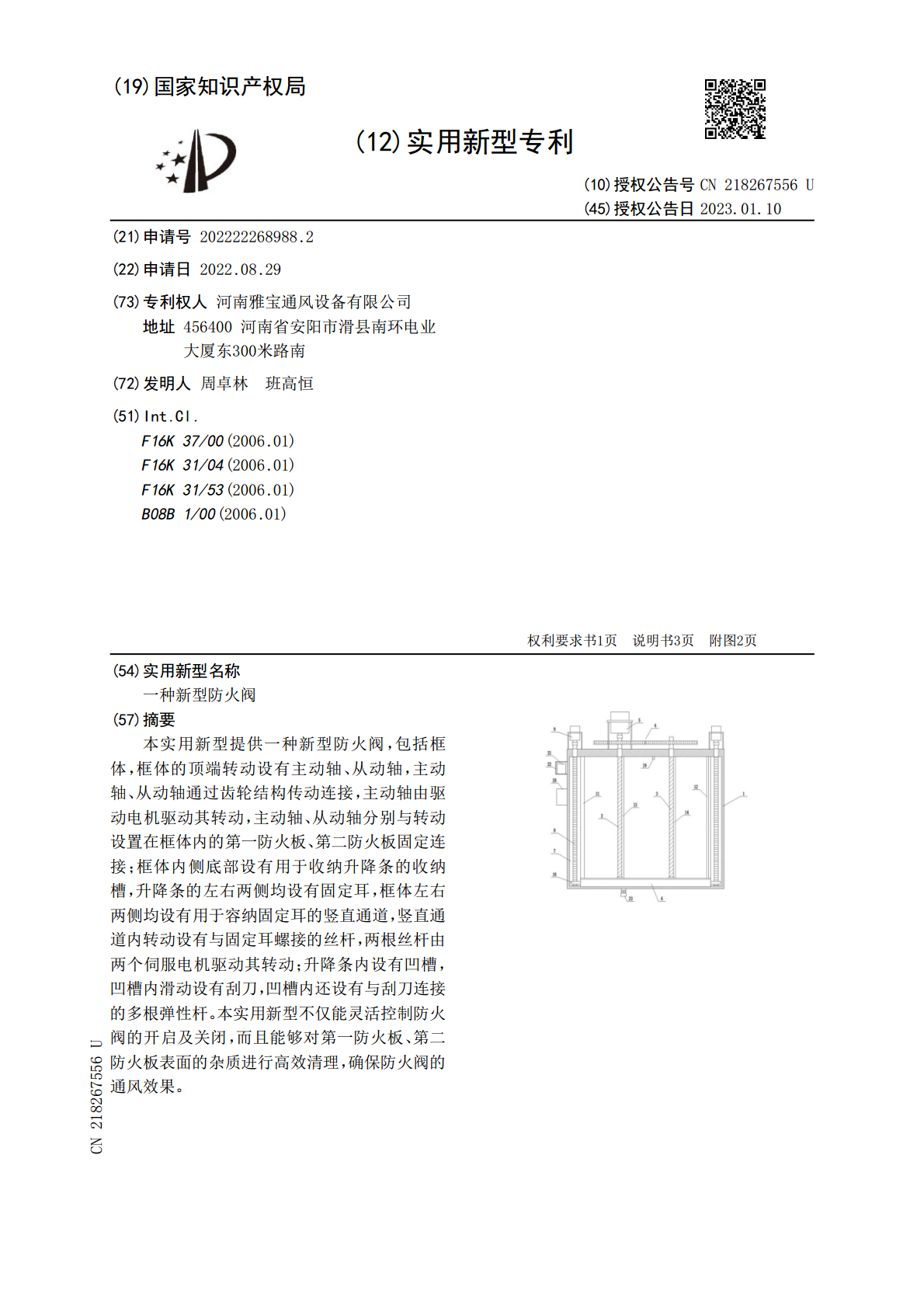

一种新型防火阀.pdf

本实用新型提供一种新型防火阀,包括框体,框体的顶端转动设有主动轴、从动轴,主动轴、从动轴通过齿轮结构传动连接,主动轴由驱动电机驱动其转动,主动轴、从动轴分别与转动设置在框体内的第一防火板、第二防火板固定连接;框体内侧底部设有用于收纳升降条的收纳槽,升降条的左右两侧均设有固定耳,框体左右两侧均设有用于容纳固定耳的竖直通道,竖直通道内转动设有与固定耳螺接的丝杆,两根丝杆由两个伺服电机驱动其转动;升降条内设有凹槽,凹槽内滑动设有刮刀,凹槽内还设有与刮刀连接的多根弹性杆。本实用新型不仅能灵活控制防火阀的开启及关闭,而且能够对第一防火板、第二防火板表面的杂质进行高效清理,确保防火阀的通风效果。
